全电脑VVVF同步带门机安装调试说明书PDF created with pdfFactory Pro trial version 目录门机及层门装置安装简图中分700~1200 门机及层门装置―――――――――――――――――――――――1旁开700~1800 门机及层门装置―――――――――――――――――――――――2中分双折1400～3000门机及层门装置――――――――――――――――――――3电梯快车前检查――――――――――――――――――――――――――――――――4 门机系统的维护保养――――――――――――――――――――――――――――――4 层门装置的维护保养――――――――――――――――――――――――――――――4 门机的电气接线及调试1 、电气接线说明―――――――――――――――――――――――――――5~62 、面板说明―――――――――――――――――――――――――――――6~73 、运行状态――――――――――――――――――――――――――――――7~84 、电气调试―――――――――――――――――――――――――――――8~105 、完整运行――――――――――――――――――――――――――――――106 、门机参数的存取―――――――――――――――――――――――――――107 、参数设置报警――――――――――――――――――――――――――――108 、门机故障――――――――――――――――――――――――――――――119 、门机常见故障及处理――――――――――――――――――――――――11~1310、服务――――――――――――――――――――――――――――――――13开关门运行示意图――――――――――――――――――――――――――――14门机参数表―――――――――――――――――――――――――――――――15PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version 电梯快车前的检查。

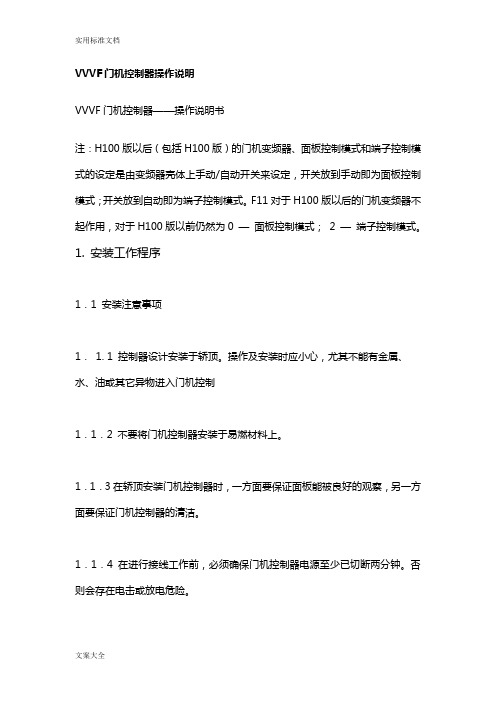

VVVF门机控制器操作说明VVVF门机控制器——操作说明书注：H100版以后（包括H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。
F11对于H100版以后的门机变频器不起作用，对于H100版以前仍然为0—面板控制模式；2—端子控制模式。
1.安装工作程序1．1安装注意事项1．1.1控制器设计安装于轿顶。
操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制1．1．2不要将门机控制器安装于易燃材料上。
1．1．3在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。
1．1．4在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。
否则会存在电击或放电危险。
1．1．5门机控制器的接线必须由有专业资格的人员来完成。
1．1．6检查安全开关电路是否断开（急停）。
1．1．7确保所有的电气部件都正确接地。
1．1．8确认门机控制器有正确的电源电压。
1．1．9反复确认装置接线正确。
1．2使用注意事项1．2．1在布线过程中始终注意信号及控制线（弱电）与交流电源线、电机线（强电）之间保持一定距离，不要混在一起，避免造成干扰。
1．2．2在轿厢启动前，控制系统必须给出关门指令，并且在轿厢运行过程中始终给出关门指令，避免门锁断开造成中途停车。
1．2．3HdXX或HXXX（Hd4、H100等为软件版本号）为软件版本标志，“20.00”—为可读入脉冲数，如遇软件版本升级，恕不再另行通知。
1．2．4对于开关门控制信号输入必须使用无源触点，避免造成门机变频器损坏或工作不正常。
1．2．5在使用前必须仔细阅读本说明书。
2．产品介绍2．1工作环境2．1．1使用在无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气的环境中。
2．1．2温度：-10℃～+40℃。
2．1．3湿度：小于90%RH，无结露。
VVVF门机控制器操作说明VVVF门机控制器——操作说明书注：H100版以后（包括H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。
F11对于H100版以后的门机变频器不起作用，对于H100版以前仍然为0 —面板控制模式；2 —端子控制模式。
1. 安装工作程序1．1 安装注意事项1．1. 1 控制器设计安装于轿顶。
操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制1．1．2 不要将门机控制器安装于易燃材料上。
1．1．3在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。
1．1．4 在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。
否则会存在电击或放电危险。
1．1．5门机控制器的接线必须由有专业资格的人员来完成。
1．1．6检查安全开关电路是否断开（急停）。
1．1．7 确保所有的电气部件都正确接地。
1．1．8 确认门机控制器有正确的电源电压。
1．1．9反复确认装置接线正确。
1．2 使用注意事项1．2．1 在布线过程中始终注意信号及控制线（弱电）与交流电源线、电机线（强电）之间保持一定距离，不要混在一起，避免造成干扰。
1．2．2 在轿厢启动前，控制系统必须给出关门指令，并且在轿厢运行过程中始终给出关门指令，避免门锁断开造成中途停车。
1．2．3 HdXX或HXXX（Hd4、H100等为软件版本号）为软件版本标志，“20. 00”—为可读入脉冲数，如遇软件版本升级，恕不再另行通知。
1．2．4 对于开关门控制信号输入必须使用无源触点，避免造成门机变频器损坏或工作不正常。
1．2．5 在使用前必须仔细阅读本说明书。
2．产品介绍2．1 工作环境2．1．1 使用在无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气的环境中。
2．1．2 温度：-10℃～+40℃。
VVVF门机控制器操作说明VVVF门机控制器——操作说明书注：H100版以后（包括H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。
F11对于H100版以后的门机变频器不起作用，对于H100版以前仍然为0 —面板控制模式； 2 —端子控制模式。
1. 安装工作程序1．1 安装注意事项1． 1. 1 控制器设计安装于轿顶。
操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制1．1．2 不要将门机控制器安装于易燃材料上。
1．1．3在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。
1．1．4 在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。
否则会存在电击或放电危险。
1．1．5门机控制器的接线必须由有专业资格的人员来完成。
1．1．6检查安全开关电路是否断开（急停）。
1．1．7 确保所有的电气部件都正确接地。
1．1．8 确认门机控制器有正确的电源电压。
1．1．9反复确认装置接线正确。
1．2 使用注意事项1．2．1 在布线过程中始终注意信号及控制线（弱电）与交流电源线、电机线（强电）之间保持一定距离，不要混在一起，避免造成干扰。
1．2．2 在轿厢启动前，控制系统必须给出关门指令，并且在轿厢运行过程中始终给出关门指令，避免门锁断开造成中途停车。
1．2．3 HdXX或HXXX（Hd4、H100等为软件版本号）为软件版本标志，“20. 00”—为可读入脉冲数，如遇软件版本升级，恕不再另行通知。
1．2．4 对于开关门控制信号输入必须使用无源触点，避免造成门机变频器损坏或工作不正常。
1．2．5 在使用前必须仔细阅读本说明书。
2．产品介绍2．1 工作环境2．1．1 使用在无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气的环境中。
2．1．2 温度：-10℃～+40℃。
展鹏数字式VVVF同步带门机和挂件安装调试说明(部分）(2009-04-15 16:00:20)数字式VVVF同步带门机和挂件安装调试说明2 面板说明2.1 双位七段码显示2.1.1 正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。
2.1.2 修改参数时，参数类别号以双位十六进制显示；参数值用双位十进制显示，当前位闪烁显示。
2.1.3 参数值设置报警以双位闪烁方式显示，十位闪烁显示出错的参数类别（U、H、P），个位闪烁显示“－” 。
2.1.4 故障显示，十位闪烁显示“－”，个位闪烁显示故障代码（1－8）。
2.1.5 面板显示优先级：参数设置＞参数值设置故障＞门机故障＞正常显示。
2.2 键盘分布①③②④左上①键-----∧键，向上翻转参数号／参数值增１／面板开门；左下②键-----∨键，向下翻转参数号／参数值减１／面板关门；右上③键-----Ｆ键，进入参数设置／光标移位／退出参数设置/中止开关门；右下④键-----Enter键，进入参数修改／确认修改值。
2.3 在设定A1＝01／A1＝02时，可按∧键开门或∨键关门在A1＝02时，按∧键／∨键可使正在开／关门中的门机反向关门或开门；在A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。
2.4 在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。
2.5 首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。
2.6 按Enter键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，改完后按Enter键确认，系统会自动转至下一个参数号。
2.7 全部参数设定完成后，在显示参数号状态时按Ｆ键退出，进入正常运行状态。
无锡展鹏门机系统参数说明A参数1设00端子控制,设01面板点动,设02面板手动,设03全自动开关门.2 设00门刀安装在同步位置,设021门刀安装在异步位置3设00编码器A相领先B相,01设01编码器B相领先与A相.4设00电机电源UVW相为开门,设01电机UWV相为开门5开门保持的最大时间,单位为1分钟,大于60,永久保持.6自动开关门的间隔时间,单位为秒钟,不小于2秒.7设00/01直接传动,设02有减速传动E参数1开关门基准频率<一般为15>2 开/关门中速频率<E1的百分率>3 开门快速频率4 开门慢速频率5 关门快速频率6 关门慢速频率7开门保持频率C参数1 时间<斜率>基准2 开门放门刀斜率< C1的百分率>3 开门加速时间4 开门减速时间5 关门加速时间6 关门减速时间7急停时间U参数1 0.1HZ对应电压<220V的百分率>2 E4对应电压3 开门是E1对应的电压4 关门是E1对应的电压H参数1,2,3,4 多功能输入<01—05常开信号,06—10常闭信号>,00没使用,01/06关门输入,02/07开门输入03/08慢关门输入,04/09电眼输入,05/10非开门区, 不同端子功能不可重复定义,01/06,02/07功能必须定义.P参数1 ,2,3,4 多功能输出<01—04常开信号,05—08常闭信号>,00没使用,01/05关门到位,02/06开门到位,03/07门故障,04/08系统故障,不同端子功能不可重复定义,02/06功能必须定义.F参数1 关门快速减速点2 开门快速减速点3 关门中速减速点4 关门到位减速点5 开门到位减速点L参数1 设01取出厂值,设02取用户设定值,设存用户设定值.2 01门机自学习3 01查看历史故障,2册除历史故障4 00显示门位置脉冲,01/02显示不含/含收放门刀之开关门时间.。
VVVF门机控制器操作说明VVVF门机控制器——操作说明书注：H100版以后（包括H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。
F11对于H100版以后的门机变频器不作用，对于H100版以前仍然为0—面板控制模式；2—端子控制模式。
1.安装工作程序1．1安装注意事项1．1.1控制器设计安装于轿顶。
操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制1．1．2不要将门机控制器安装于易燃材料上。
1．1．3在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。
1．1．4在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。
否则会存在电击或放电危险。
1．1．5门机控制器的接线必须由有专业资格的人员来完成。
1．1．6检查安全开关电路是否断开（急停）。
1．1．71．1．81．1．91．21．2．1免造成干扰。
1．2．21．2．1．2．41．2．522．12．1．12．1．22．1．32．1．42．1．52．1．62．22．2．12．2．22．2．32．2．42．2．52．2．62．2．72．32．3．1DO2．3．2DC2．3．3Hz2．3．4%发光二级管点亮，指数码管所显示数值的单位为百分数。
2．3．5SEC发光二级管点亮，指数码管所显示数值的单位为秒。
2．3．6MIN、MIC、MIS发光二级管为备用。
2．3．7写入键，把修改后的数据存储到变频器中。
2．3．8功能键，用以切换数码管所显示的是参数值还是参数单元。
2．3．9增减键，用以调整数码管所显示数值大小。
2．3．10面板控制状态下的开关门按键。
2．3．11“强迫关门compelｃｌｏｓｅ”面板控制状态下的慢速关门按键。
2．3．12 “停止Stop”面板控制状态下的停止按键。
3．变频器安装及配线3．1 安装位置与空间3．1．1 B型、C型、D型变频器外型尺寸单位：mm3．1．2 门机变频器安装轿顶上，一方面要方便观察门机变频器工作状态，另一方面要保证门机变频器清洁，有一个良好散热空间。
展鹏数字式VVVF同步带门机和挂件安装调试说明(部分）(2009-04-15 16:00:20)数字式VVVF同步带门机和挂件安装调试说明2 面板说明2.1 双位七段码显示2.1.1 正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。
2.1.2 修改参数时，参数类别号以双位十六进制显示；参数值用双位十进制显示，当前位闪烁显示。
2.1.3 参数值设置报警以双位闪烁方式显示，十位闪烁显示出错的参数类别（U、H、P），个位闪烁显示“－” 。
2.1.4 故障显示，十位闪烁显示“－”，个位闪烁显示故障代码（1－8）。
2.1.5 面板显示优先级：参数设置＞参数值设置故障＞门机故障＞正常显示。
2.2 键盘分布①③②④左上①键-----∧键，向上翻转参数号／参数值增１／面板开门；左下②键-----∨键，向下翻转参数号／参数值减１／面板关门；右上③键-----Ｆ键，进入参数设置／光标移位／退出参数设置/中止开关门；右下④键-----Enter键，进入参数修改／确认修改值。
2.3 在设定A1＝01／A1＝02时，可按∧键开门或∨键关门在A1＝02时，按∧键／∨键可使正在开／关门中的门机反向关门或开门；在A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。
2.4 在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。
2.5 首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。
2.6 按Enter键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，改完后按Enter键确认，系统会自动转至下一个参数号。
2.7 全部参数设定完成后，在显示参数号状态时按Ｆ键退出，进入正常运行状态。
