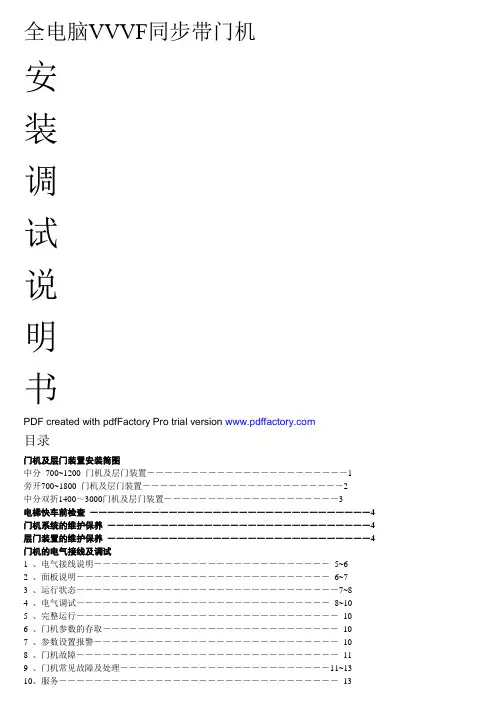

全电脑VVVF同步带门机安装调试说明书PDF created with pdfFactory Pro trial version 目录门机及层门装置安装简图中分700~1200 门机及层门装置―――――――――――――――――――――――1旁开700~1800 门机及层门装置―――――――――――――――――――――――2中分双折1400～3000门机及层门装置――――――――――――――――――――3电梯快车前检查――――――――――――――――――――――――――――――――4 门机系统的维护保养――――――――――――――――――――――――――――――4 层门装置的维护保养――――――――――――――――――――――――――――――4 门机的电气接线及调试1 、电气接线说明―――――――――――――――――――――――――――5~62 、面板说明―――――――――――――――――――――――――――――6~73 、运行状态――――――――――――――――――――――――――――――7~84 、电气调试―――――――――――――――――――――――――――――8~105 、完整运行――――――――――――――――――――――――――――――106 、门机参数的存取―――――――――――――――――――――――――――107 、参数设置报警――――――――――――――――――――――――――――108 、门机故障――――――――――――――――――――――――――――――119 、门机常见故障及处理――――――――――――――――――――――――11~1310、服务――――――――――――――――――――――――――――――――13开关门运行示意图――――――――――――――――――――――――――――14门机参数表―――――――――――――――――――――――――――――――15PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version PDF created with pdfFactory Pro trial version 电梯快车前的检查。

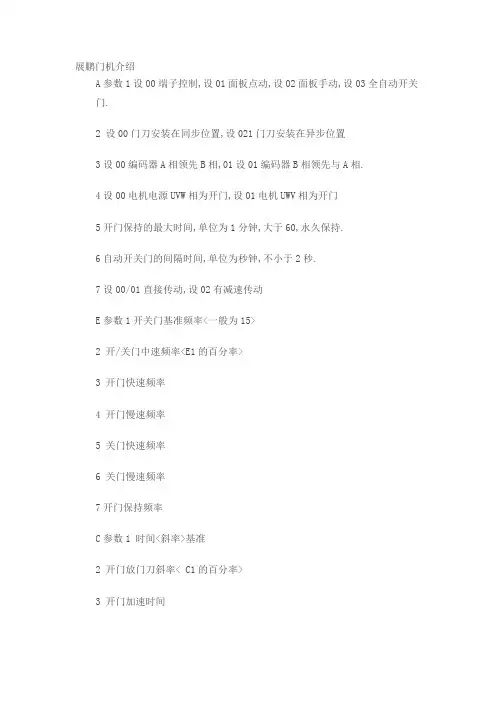

展鹏门机介绍A参数1设00端子控制,设01面板点动,设02面板手动,设03全自动开关门.2 设00门刀安装在同步位置,设021门刀安装在异步位置3设00编码器A相领先B相,01设01编码器B相领先与A相.4设00电机电源UVW相为开门,设01电机UWV相为开门5开门保持的最大时间,单位为1分钟,大于60,永久保持.6自动开关门的间隔时间,单位为秒钟,不小于2秒.7设00/01直接传动,设02有减速传动E参数1开关门基准频率<一般为15>2 开/关门中速频率<E1的百分率>3 开门快速频率4 开门慢速频率5 关门快速频率6 关门慢速频率7开门保持频率C参数1 时间<斜率>基准2 开门放门刀斜率< C1的百分率>3 开门加速时间4 开门减速时间5 关门加速时间6 关门减速时间7急停时间U参数1 0.1HZ对应电压<220V的百分率>2 E4对应电压3 开门是E1对应的电压4 关门是E1对应的电压H参数1,2,3,4 多功能输入<01—05常开信号,06—10常闭信号>,00没使用,01/06关门输入,02/07开门输入 03/08慢关门输入,04/09电眼输入,05/10非开门区, 不同端子功能不可重复定义,01/06,02/07功能必须定义.P参数1 ,2,3,4 多功能输出<01—04常开信号,05—08常闭信号>,00没使用,01/05关门到位,02/06开门到位,03/07门故障,04/08系统故障,不同端子功能不可重复定义,02/06功能必须定义.F参数1 关门快速减速点2 开门快速减速点3 关门中速减速点4 关门到位减速点5 开门到位减速点L参数1 设01取出厂值,设02取用户设定值,设存用户设定值.2 01门机自学习3 01查看历史故障,2册除历史故障4 00显示门位置脉冲,01/02显示不含/含收放门刀之开关门时间.。

展鹏门机安装调试说明书 Last updated on the afternoon of January 3, 2021展鹏门机安装调试说明书数字式VVVF同步带门机和挂件安装调试说明?1.机械性能、特点.数字式VVVF同步带门机，采用同步带传动，由变频电机直接驱动轿门，传动零件少，整机可靠性高，运行噪音低，控制精度好。

.特制变频电机低频力矩大，同步带传动经减振降噪优化设计，同步轮采用耐磨材料一次成形，因而运行噪声更低，同步带使用寿命更长。

.门刀结构可靠、刚性好、动作灵活自如。

门刀收放动作的各个连接件中，都嵌有滚动轴承、并与门刀销轴铆压，门刀动作灵活自如、刚性好，无滑动磨擦，无磨损，免保养。

锁勾动作时都经橡胶适当缓冲，无噪音。

.门刀安装调整简便。

门刀安装在门机挂板而不是轿门上，门刀的位臵通过四个调整螺栓而不是垫片作调整，因而调整精确简便。

.门机结构简化、体积小、重量轻，安装调整方便。

.门机、挂件维修保养简单，工作量小。

门机结构中所有传动部件(同步带传动系统、门刀系统)中都有密封轴承，不存在因滑动磨擦产生的磨损，不需要定期加油或更换零件，只需做些常规检查、调整、清洁工作，维保工作量小。

1.门机的安装：如上图所示，把门机安放在轿顶上，用四个M10×20的螺栓和方螺母块通过门机支脚把门机固定在轿顶上。

调整高度及左右位臵：测量导轨底面到轿门地坎的距离，确保PH＋160mm（PH为出入口高度），A型门机导轨面距地坎面为PH＋81mm见上图，紧固底板固定螺栓。

然后在门机导轨中心螺栓处放臵垂线，测量门机中心与出入口中心是否一致，松开门机支脚上的支脚螺栓，左右移动门机，待门机中心与出入口中心一致后，再紧固门机支脚螺栓。

调整门机底板垂直度。

放垂线测量门机底板垂直度，确保垂直度±。

可通过在门机支脚或门机底板固定螺栓处加调整垫片来保证门机底板的垂直度。

调整门机与地坎的距离及平行度：以层门地坎作参照，门机导轨端面到层门地坎的距离在开门宽度两端应一致；门机导轨端面到层门地坎边的距离：中分门机尺寸为69±1mm，旁开，中分双折门机尺寸为71±1mm；爱鹏系列门机为80±1mm?复核下列门机安装主要参数后，紧固所有门机固定螺栓。

展鹏门机安装调试说明书；数字式VVVF同步带门机和挂件安装调试说明；1.机械性能、特点；1.1.数字式VVVF同步带门机，采用同步带传动；1.2.特制变频电机低频力矩大，同步带传动经减振；1.3.门刀结构可靠、刚性好、动作灵活自如；1.4.门刀安装调整简便；1.5.门机结数字式VVVF同步带门机和挂件安装调试说明1.机械性能、特点1.1.数字式VVVF同步带门机，采用同步带传动，由变频电机直接驱动轿门，传动零件少，整机可靠性高，运行噪音低，控制精度好。

1.2.特制变频电机低频力矩大，同步带传动经减振降噪优化设计，同步轮采用耐磨材料一次成形，因而运行噪声更低，同步带使用寿命更长。

1.3.门刀结构可靠、刚性好、动作灵活自如。

门刀收放动作的各个连接件中，都嵌有滚动轴承、并与门刀销轴铆压，门刀动作灵活自如、刚性好，无滑动磨擦，无磨损，免保养。

锁勾动作时都经橡胶适当缓冲，无噪音。

1.4.门刀安装调整简便。

门刀安装在门机挂板而不是轿门上，门刀的位臵通过四个调整螺栓而不是垫片作调整，因而调整精确简便。

1.5.门机结构简化、体积小、重量轻，安装调整方便。

1.6.门机、挂件维修保养简单，工作量小。

门机结构中所有传动部件(同步带传动系统、门刀系统)中都有密封轴承，不存在因滑动磨擦产生的磨损，不需要定期加油或更换零件，只需做些常规检查、调整、清洁工作，维保工作量小。

1.门机的安装：如上图所示，把门机安放在轿顶上，用四个M10×20的螺栓和方螺母块通过门机支脚把门机固定在轿顶上。

1.1调整高度及左右位臵：测量导轨底面到轿门地坎的距离，确保PH＋160mm（PH为出入口高度），A型门机导轨面距地坎面为PH＋81mm见上图，紧固底板固定螺栓。

然后在门机导轨中心螺栓处放臵垂线，测量门机中心与出入口中心是否一致，松开门机支脚上的支脚螺栓，左右移动门机，待门机中心与出入口中心一致后，再紧固门机支脚螺栓。

1.2调整门机底板垂直度。

无锡展鹏门机系统参数说明A参数1设00端子控制,设01面板点动,设02面板手动,设03全自动开关门.2 设00门刀安装在同步位置,设021门刀安装在异步位置3设00编码器A相领先B相,01设01编码器B相领先与A相.4设00电机电源UVW相为开门,设01电机UWV相为开门5开门保持的最大时间,单位为1分钟,大于60,永久保持.6自动开关门的间隔时间,单位为秒钟,不小于2秒.7设00/01直接传动,设02有减速传动E参数1开关门基准频率<一般为15>2 开/关门中速频率<E1的百分率>3 开门快速频率4 开门慢速频率5 关门快速频率6 关门慢速频率7开门保持频率C参数1 时间<斜率>基准2 开门放门刀斜率< C1的百分率>3 开门加速时间4 开门减速时间5 关门加速时间6 关门减速时间7急停时间U参数1 0.1HZ对应电压<220V的百分率>2 E4对应电压3 开门是E1对应的电压4 关门是E1对应的电压H参数1,2,3,4 多功能输入<01—05常开信号,06—10常闭信号>,00没使用,01/06关门输入,02/07开门输入03/08慢关门输入,04/09电眼输入,05/10非开门区, 不同端子功能不可重复定义,01/06,02/07功能必须定义.P参数1 ,2,3,4 多功能输出<01—04常开信号,05—08常闭信号>,00没使用,01/05关门到位,02/06开门到位,03/07门故障,04/08系统故障,不同端子功能不可重复定义,02/06功能必须定义.F参数1 关门快速减速点2 开门快速减速点3 关门中速减速点4 关门到位减速点5 开门到位减速点L参数1 设01取出厂值,设02取用户设定值,设存用户设定值.2 01门机自学习3 01查看历史故障,2册除历史故障4 00显示门位置脉冲,01/02显示不含/含收放门刀之开关门时间.。

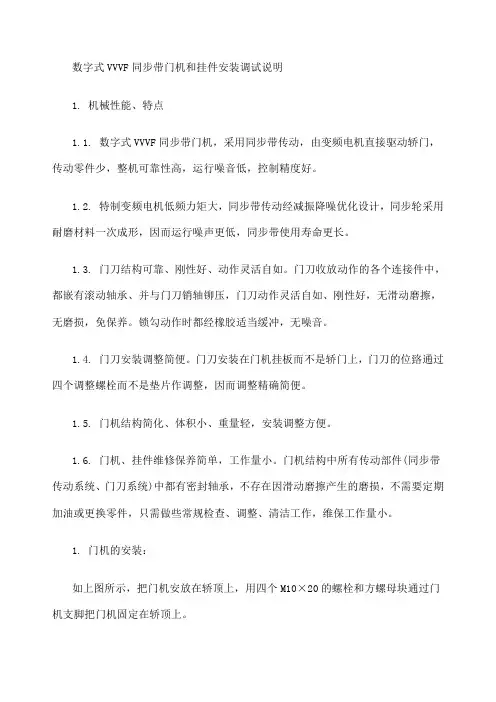

展鹏门机安装调试说明书LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】数字式VVVF同步带门机和挂件安装调试说明1. 机械性能、特点. 数字式VVVF同步带门机，采用同步带传动，由变频电机直接驱动轿门，传动零件少，整机可靠性高，运行噪音低，控制精度好。

. 特制变频电机低频力矩大，同步带传动经减振降噪优化设计，同步轮采用耐磨材料一次成形，因而运行噪声更低，同步带使用寿命更长。

. 门刀结构可靠、刚性好、动作灵活自如。

门刀收放动作的各个连接件中，都嵌有滚动轴承、并与门刀销轴铆压，门刀动作灵活自如、刚性好，无滑动磨擦，无磨损，免保养。

锁勾动作时都经橡胶适当缓冲，无噪音。

. 门刀安装调整简便。

门刀安装在门机挂板而不是轿门上，门刀的位臵通过四个调整螺栓而不是垫片作调整，因而调整精确简便。

. 门机结构简化、体积小、重量轻，安装调整方便。

. 门机、挂件维修保养简单，工作量小。

门机结构中所有传动部件(同步带传动系统、门刀系统)中都有密封轴承，不存在因滑动磨擦产生的磨损，不需要定期加油或更换零件，只需做些常规检查、调整、清洁工作，维保工作量小。

1. 门机的安装：如上图所示，把门机安放在轿顶上，用四个M10×20的螺栓和方螺母块通过门机支脚把门机固定在轿顶上。

调整高度及左右位臵：测量导轨底面到轿门地坎的距离，确保PH＋160mm（PH为出入口高度），A型门机导轨面距地坎面为PH＋81mm见上图，紧固底板固定螺栓。

然后在门机导轨中心螺栓处放臵垂线，测量门机中心与出入口中心是否一致，松开门机支脚上的支脚螺栓，左右移动门机，待门机中心与出入口中心一致后，再紧固门机支脚螺栓。

调整门机底板垂直度。

放垂线测量门机底板垂直度，确保垂直度±0.5mm。

可通过在门机支脚或门机底板固定螺栓处加调整垫片来保证门机底板的垂直度。

调整门机与地坎的距离及平行度：以层门地坎作参照，门机导轨端面到层门地坎的距离在开门宽度两端应一致；门机导轨端面到层门地坎边的距离：中分门机尺寸为69±1m m，旁开，中分双折门机尺寸为71±1mm；爱鹏系列门机为80±1mm复核下列门机安装主要参数后，紧固所有门机固定螺栓。

展鹏数字式VVVF同步带门机和挂件安装调试说明(部分）(2009-04-1516:00:20)数字式VVVF同步带门机和挂件安装调试说明2面板说明2.1双位七段码显示2.1.1示为992.1.22.1.32.1.42.1.52.2①②左上①左下②右上③右下④2.3在A1＝02时，按∧键／∨键可使正在开／关门中的门机反向关门或开门；在A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。

2.4在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。

2.5首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。

2.6按Enter键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，改完后按Enter键确认，系统会自动转至下一个参数号。

2.7全部参数设定完成后，在显示参数号状态时按Ｆ键退出，进入正常运行状态。

3.1.1面板点动开关门（A1=01）当A1=01时，持续按住∧键或∨键才能保持开关门，释放按键开关门即停止当未进行过自学习时，只有面板点动功能方可进行开关门运行。

但该功能不可进行上电自整定（后有详述）。

3.1.2面板手动开关门（A1=02）当可用Ｆ3.1.3当A1＝3.23.344.14.24.3置4.4断开门机电源，将门盘至半开半关，通电并置A1＝01，按住∧键，应向开门方向运行；按住∨键，应向关门方向运行；若运行方向相反，可能会显示“-８”或“-７”故障，则改变A4的设置值。

4.5确认脉冲的方向开、关门同时观察，开门时显示面板上脉冲显示数据应增加；关门时脉冲显示数据应减小，否则可能会显示“-８”或“-７”故障，这时应改变A3的设置值。

4.6调整慢速开／关门V/F曲线（电气附图2）置A1＝01，持续按住∧键走开门全程二次，开门过程中若出现“-8”故障，则说明开门低速力矩不够，适当增加U1、U2、E2、E4，保证能正常全程开门。

V V V F门机控制器 Prepared on 24 November 2020展鹏数字式VVVF同步带门机和挂件安装调试说明(部分）(2009-04-15 16:00:20)数字式VVVF同步带门机和挂件安装调试说明2 面板说明双位七段码显示2.1.1 正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。

2.1.2 修改参数时，参数类别号以双位十六进制显示；参数值用双位十进制显示，当前位闪烁显示。

2.1.3 参数值设置报警以双位闪烁方式显示，十位闪烁显示出错的参数类别（U、H、P），个位闪烁显示“－” 。

2.1.4 故障显示，十位闪烁显示“－”，个位闪烁显示故障代码（1－8）。

2.1.5 面板显示优先级：参数设置＞参数值设置故障＞门机故障＞正常显示。

键盘分布①③②④左上①键-----∧键，向上翻转参数号／参数值增１／面板开门；左下②键-----∨键，向下翻转参数号／参数值减１／面板关门；右上③键-----Ｆ键，进入参数设置／光标移位／退出参数设置/中止开关门；右下④键-----Enter键，进入参数修改／确认修改值。

在设定A1＝01／A1＝02时，可按∧键开门或∨键关门在A1＝02时，按∧键／∨键可使正在开／关门中的门机反向关门或开门；在A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。

在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。

首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。

按Enter键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，改完后按Enter键确认，系统会自动转至下一个参数号。

展鹏vvvf门机电气调试说明书默者1 电气接线图（电气附图1）1.1 供电电源使用单相交流电源AC220V±10％，50Hz±5％；建议通过6A 的C45N 后向门机供电。

电源线：棕色―L，兰色―N，黄绿色―E。

1.2 编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可。

1.3 电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可。

1.4 输入／输出信号接线1.4.1 输入输入共有四个共COM 的端子，每个输入端子均可独立定义成参数表中H 组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。

参数H1－H4 分别对应输入端子H1－H4。

以下为出厂缺省定义：1.4.1.1 关门输入――即加在COM 和H1 上的持续导通信号；1.4.1.2 开门输入――即加在COM 和H2 上的持续导通信号；1.4.1.3 慢关门输入――即加在COM 和H3 上的持续导通信号，一般用于超时强迫关门使用。

1.4.1.4 电眼信号――在A1＝03/04 门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。

注意：输入信号电源由门机控制器提供，不得接入外界电源！1.4.2 输出输出共有四对相互独立的继电器触点（容量为3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中P 组任一功能，常开或常闭也可任意定义。

参数P1－P4 分别对应输出端子对C1－P1 到C4－P4。

以下为出厂缺省定义：1.4.2.1 关门到位信号――关门到位时C1 与P1 导通；1.4.2.2 开门到位信号――开门到位时C2 与P2 导通；1.4.2.3 门障碍信号――开关门遇障碍时C3 与P3 导通；1.4.2.4 系统故障信号――有系统内部故障时C4 与P4 导通。

1.4.2.5关门到位提前输出信号――在关门最后剩下50mm 时输出该信号，一般用于屏蔽此位置过后的安全触板动作信号。
