SLK型乘客电梯配置及功能表
- 格式:doc
- 大小:86.00 KB
- 文档页数:3

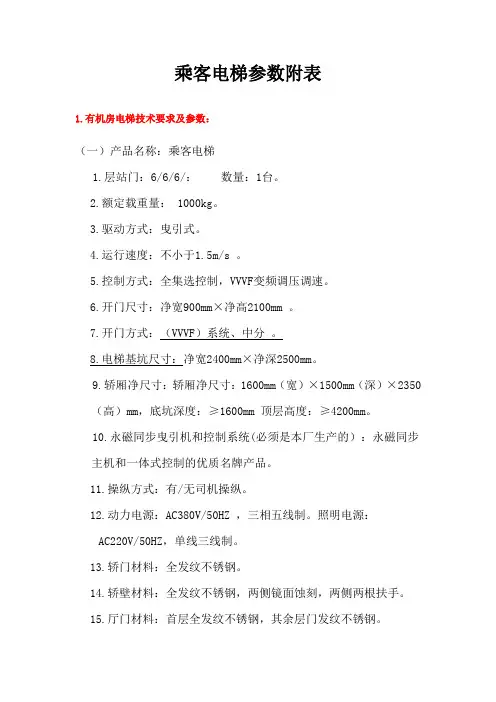

乘客电梯参数附表1.有机房电梯技术要求及参数:(一)产品名称:乘客电梯1.层站门:6/6/6/:数量:1台。
2.额定载重量: 1000kg。
3.驱动方式:曳引式。
4.运行速度:不小于1.5m/s 。
5.控制方式:全集选控制,VVVF变频调压调速。
6.开门尺寸:净宽900mm×净高2100mm 。
7.开门方式:(VVVF)系统、中分。
8.电梯基坑尺寸:净宽2400mm×净深2500mm。
9.轿厢净尺寸:轿厢净尺寸:1600mm(宽)×1500mm(深)×2350(高)mm,底坑深度:≥1600mm 顶层高度:≥4200mm。
10.永磁同步曳引机和控制系统(必须是本厂生产的):永磁同步主机和一体式控制的优质名牌产品。
11.操纵方式:有/无司机操纵。
12.动力电源:AC380V/50HZ ,三相五线制。
照明电源:AC220V/50HZ,单线三线制。
13.轿门材料:全发纹不锈钢。
14.轿壁材料:全发纹不锈钢,两侧镜面蚀刻,两侧两根扶手。
15.厅门材料:首层全发纹不锈钢,其余层门发纹不锈钢。
16.轿厢吊顶:豪华吊顶。
17.操纵箱和呼梯箱:发纹不锈钢面板、点阵显示。
18.消防装置:具备,有消防紧急返回1楼功能。
19.整机保质期一年,曳引机、变频器、主板保质期三年。
20.其他配置:带应急平层,远程监控自动报修系,五方对讲器、运行计数、报警电话、超载显示、应急照明、警铃、门光电保护、轿厢照明、风扇、厅外、轿内位置显示、超速保护。
(二)1.门洞封堵以及御货,就位,塔吊,运输费,安装费,泥辅配合费,验收费,取证费,调试费,全由电梯方自行处理。
电梯免费质保期壹年,质保金为10%。
2.门套:6层厅门门套由电梯方做大理石外包装。
3.井道四周用空心砖填充,如产生井道改造所用材料费,由电梯方负责。
4.机房爬梯由电梯方负责安装。
(三)驱动部分:1.驱动方式:曳引式(国内市场知名品牌)。
2.井道布置形式:(详见实物并制出电梯土建图)。
介绍各位领导你们好:我代表西尼电梯杭州对此次投标进行述标。
在投标方案的制作过程中,我们通过对贵方工程的研究,结合杭州西尼的先进技术,在文件中推出了我们认为最完美的方案。
下面我对产品制造商、投标产品、售后效劳进行一个简单的介绍:一、杭州西尼电梯集研发、制造、销售、效劳为一体,专业生产各类电扶梯产品。
公司占地近99000平方米,拥有员工850余人。
杭州西尼虽然是电梯业中年青的一员,但年青就意为着活力,就意为着在技术方面追求完美,杭州西尼正是凭借这股生机勃勃的力量,让企业在开展道路上不断创新,在新产品研发、管理方式革新、制度创新等方面,从未停下过探索的脚步。
除了大范围推进节能环保的无齿轮电梯,近年来,在企业的运营过程中,严格执行ISO9001质量管理体系、ISO14001环境管理体系及ISO18001职业健康与平安管理体系,并不断完善员工鼓励机制,致力于为员工提供一个开放、透明的展示平台。
目前,西尼电梯的产品种类及制造能力都已经到达了行业领先水平。
产品的多样化囊括了乘客电梯、家用电梯、载货电梯、杂物电梯、汽车梯、自动扶梯、自动人行道等多种型号。
在制造能力上西尼乘客电梯速度已经到达了7m/s,成为了行业中的佼佼者!二、我司此次投标的产品为绿色环保功能的小机房乘客电梯。
该产品的优点在于突破传统电梯节能方式,实现电梯从节能到造能的革命性转变。
采用永磁同步无齿轮曳引机,节能性能到达国际领先水平。
在电梯的显示方面,轿内和轿外我们为所投标产品的配置了黑白炫彩液晶显示,与以往的断码显示及点阵显示相比具有更强的美观性,给乘客以视觉上的美感。
同时轿外呼梯采用无底盒召唤,无需在墙面开凿孔洞,更具美观性。
轿厢厅门等不锈钢,我公司一致采用国标304*1.2m厚度的不锈钢,照明我们采用LED照明系统,轿厢内部采用钛金不锈钢装饰,不但节能环保,而且更美观三、售后效劳方面:我在云南省文山州文山市新锐空间A309出资成立了一个集售后、效劳、销售为一体的公司,名称为文山市辛西尔电梯设备有限责任公司,并为该公司配备了专业的技术人员为优质的售后效劳做坚强的后盾,满足了文山州、红河州等众多政府机构提供并安装了电梯设备,均受到客户的一致好评,在文山城不分时段24小时全天候效劳,接到报修30分钟赶到现场。

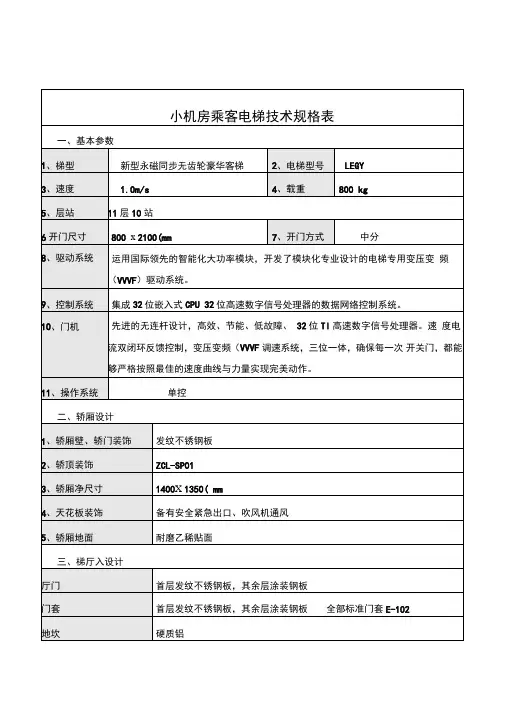

乘客电梯(小机房)配置表规格载重量≤1600Kg 速度≤1.75m/s序号No 名称Name品牌(型号)Brand(Type)产地Original一曳引机系统Traction drive1 永磁同步曳引机Synchronous motor帝奥GMDEO中国工厂2 编码器Rotate encoder德国海德汉HEIDENHAIN全球工厂二控制与变频系统Control & Drive system帝奥GMDEO全球工厂1 主控主芯片-单片机Main Chip SCMAT89S52-24AU美国爱特梅尔(全球工厂)双端口RAMDUAL-Port RAMCY7C131美国赛普拉斯(全球工厂)控制监控芯片Control monitor chipAD708美国凌创(全球工厂)RS232双驱动芯片RS232 Communicate ICMAX202EESE美国美信(全球工厂)2 驱动逆变桥SpacerFPXX12KE3德国优派克(德国工厂)驱动光藕Drive photocouplerA316J美国安捷伦(全球工厂)数字信号处理器DSPTMS320-2403美国德州仪器(全球工厂)3 电源整流桥RectifierFPXX12KE3德国优派克(德国工厂)开关电源芯片Switch power chipU3844美国国际整流器公司(全球工厂)主板电压调整器Voltager regulator for control boardMC34063ABD-TR美国德州仪器(全球工厂)4 通信CAN总线控制器CAN bus controllerSJA1000T荷兰飞利浦(全球工厂)通讯接口芯片Communication chipSN65LBC184美国德州仪器(全球工厂)5 存储存储器SRAMIDT7130LA55JG美国IDT(全球工厂)寄存器Shift registersSN74HC165DR美国德州仪器(全球工厂)6 继电器Relay法国施耐德SCHNEIDER全球工厂7 主接触器Contactor法国施耐德SCHNEIDER全球工厂8 电源开关Power台湾台达DELTA中国工厂9 断路器Circuit breaker德力西DELIXI中国工厂三门机系统Door system帝奥GMDEO中国工厂四轿厢Car(发纹不锈钢贴面/ 转印钢板)1 轿厢部件Car parts帝奥GMDEO中国工厂五轿厢操纵系统Car Operate system1 轿厢控制电路板Car board帝奥GMDEO中国工厂2 轿厢指令板Instruction board帝奥GMDEO中国工厂3 轿厢显示电路板Display帝奥GMDEO中国工厂4 操纵盘Operate panel帝奥GMDEO中国工厂六光幕Light scan微科/赛福特WECO/SAFETY中国工厂七召唤系统Call system1 召唤显示电路板Call board帝奥GMDEO中国工厂2 召唤盒Calling board帝奥GMDEO中国工厂八厅门及门套Landing door & Jamb protector(首层发纹不锈钢贴面/ 转印钢板,其余喷塑钢板,标准门套)1 厅门Landing door帝奥GMDEO中国工厂2 门套Jamb protector帝奥GMDEO中国工厂九安全部件Safety system1 安全钳Safety gear东方DONGFANG中国工厂2 限速器Governor奥德普/奥帆AODEPU/AOFAN中国工厂3缓冲器Buffer飞耐/奥德普FEINAI/AODEPU中国工厂注:为了进一步提高产品质量和技术革新,更好地满足客户需求,我司保留更改上述个别部品型号和产地的权利,但我司保证新部件的质量和品质不低于原部件。
电梯技术规格、功能配置一办公楼有机房乘客电梯一台(一)技术规格1.1技术规格产品型号额定载重1050kg额定速度 1.5m/s层/站/门8层7站7门(二层不开门)驱动方式微机控制交流变频调压调速(要求报价时约定品牌及厂家) 操纵系统交流集选控制(JXW)(要求报价时约定品牌及厂家)运行方式单控制作标准GB7588-2003《电梯制造与安装安全规范》动力电源三相 380V 50HZ(提供动力设备的品牌及厂家)照明电源单相 220V 50HZ(约定品牌及厂家,并使用LED灯)开门尺寸宽1000×高2100(mm)轿厢尺寸宽1600 ×深1500 ×高2350(mm)井道尺寸宽2400 ×深2200(mm)地坑深度≥1650 mm 以实际测量为准请提供井道及机房设计图纸顶层高度≥ mm 以实际测量为准请提供井道及机房设计图纸门机系统变频门机开门方式自动中分双开门机房位置井道正上方1.2轿厢装饰及厅门装饰轿厢前壁发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢侧壁发纹不锈钢, 材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢后壁发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢门发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)门灯横梁发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)吊顶标准型轿门保护红外线光幕感应(带儿童防夹\儿童锁)轿厢地板天然黑金砂花岗岩地板操纵箱数码形式轿厢位置显示及运行方向箭头(↑↓)显示,发纹不锈钢厅门各层均为304发纹不锈钢,厚度不低于1.5毫米,含镍量不低于8.门套各层均为304发纹不锈钢,厚度不低于1.5毫米,并要求下1米内衬厚度不低于1毫米的镀锌板,门套外包饰不小于门洞(左上右三侧)300毫米宽.并折扣边收口(要求使用镀锌角铁或铝合金作龙骨安装,不得使用木夹板打底).层站召唤发纹不锈钢面板,微动控钮,登记带辉光显示地坎硬质铝合金,包含安装门坎长约1100毫米,宽约250毫米,厚度不低于8毫米的铝(304不锈钢)花纹板(含做氧化处理).注:各相关尺寸以双方确认的建筑图为准。
乘客电梯技术参数(正确国
标)
-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
乘客电梯技术参数表
电梯整梯性能
项目电梯实测值GB规定值(国家标准)
运行中水平振动加速度(cm/s2)1415 cm/s2
运行中垂直振动加速度(cm/s2)2325cm/s2
开关门噪声(db(A))5665
轿内噪声(db(A))5055
机房内噪声(db(A))7180
平层精度(mm)±5±15
制动和起动最大加速度(m/s2) 1.5≤1.5 m/s2
0.48≥0.48 m/s2
平均加速度(m/s2)
1 m/s<电梯速度≤
2 m/s
限速器、缓冲器、安全钳、绳头组合、电梯门锁
项目电梯实测值GB规定值
限速器动作速度(m/s) 1.15 1.15~1.5
限速器钢绳拉力(N)400N≥300N,同时不小于安全
钳动作所需拉力的2倍制动平均减速度(g)0.5≤0.2~1.0g
制动轿厢倾斜度3%5%
制动质量极限重量(kg)150%150%
缓冲平均减速度(g)1g≤1.0g
绳头组合最大拉力(KN)5400N297.2
门锁啮合长度(mm)9≥7
电梯曳引机
项目电梯实测值GB规定值
电机温升(℃)80k/105k80K/105K
油温升(℃)70≤85
噪声(db(A))73≤80
平均小时渗油面积(cm/h)120150
效率0.55 1.5~0.6
蜗轮蜗杆轴向间隙(mm)0.06≤0.08
乘客电梯技术参数表。
乘客电梯技术参数表
电梯整梯性能
项目电梯实测值GB规定值(国家标
准)
运行中水平振动加速度(cm/s2)1415 cm/s2
运行中垂直振动加速度(cm/s2)2325cm/s2
开关门噪声(db(A))5665
轿内噪声(db(A))5055
机房内噪声(db(A))7180
平层精度(mm)±5±15
制动和起动最大加速度(m/s2)≤1.5 m/s2
≥0.48 m/s2
平均加速度(m/s2)
1 m/s<电梯速度≤
2 m/s
项目电梯实测值GB规定值
限速器动作速度(m/s)~
限速器钢绳拉力(N)400N≥300N,同时不小于
安全钳动作所需拉力的2
倍
制动平均减速度(g)≤~1.0g
制动轿厢倾斜度3%5%
制动质量极限重量(kg)150%150%
缓冲平均减速度(g)1g≤1.0g
绳头组合最大拉力(KN)5400N
门锁啮合长度(mm)9≥7
项目电梯实测值GB规定值
电机温升(℃)80k/105k80K/105K
油温升(℃)70≤85
噪声(db(A))73≤80
平均小时渗油面积(cm/h)120150
效率~
蜗轮蜗杆轴向间隙(mm)≤
乘客电梯技术参数表。
