结构力学静定结构与超静定结构结构力学是研究结构承受外力后的力学性能的学科，它在建筑、机械、航空航天等领域都扮演着重要的角色。
在结构力学中，我们可以将结构分为两类：静定结构和超静定结构。
静定结构是指在确定边界条件下，结构的所有支反力以及结构内部的应力分布等参数都可以通过静力平衡方程唯一求解出来的结构。
在静定结构中，支反力的计算可以通过平衡方程解决，而应力的计算可以通过弹性力学理论求解。
以简支梁为例，简支梁的两端固定支承，中间用力作用时，通过平衡方程可以求解出支反力。
而根据梁的几何形状和荷载的大小，可以计算出梁内部的应力分布。
在静定结构中，支反力和应力可以通过简单的数学计算求解，因此设计和分析起来相对简单。
而超静定结构则相对复杂一些。
超静定结构是指在确定边界条件下，结构的参数无法通过静力平衡方程唯一求解出来的结构。
这意味着在求解超静定结构时，不仅需要静力平衡方程，还需要考虑结构的变形和材料的本构关系等。
以悬臂梁为例，悬臂梁的一端固定支承，另一端悬空。
在悬臂梁上增加一个附加支承，形成一个超静定结构。
在这种情况下，由于支承力未知，无法通过静力平衡方程唯一求解出来。
因此，我们需要考虑结构的变形情况，并将其作为一个未知数来求解。
在超静定结构中，我们通常采用的方法是引入截面变形理论和力法。
通过假设结构具有一定的变形形态，并利用力法求解出结构的变形、应力和支反力等参数。

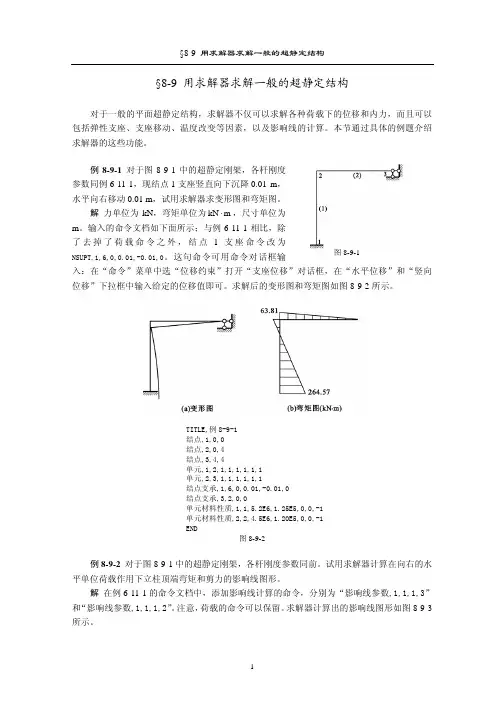

通常情况下，超静定结构的计算需要较为复杂的数学方法和计算机仿真。
静定结构和超静定结构在工程实践中都有广泛的应用。
静定结构常常用于桥梁、楼房等普通建筑结构的设计与分析中，因其计算相对简单，容易掌握。
而超静定结构常常用于大跨度的特殊结构的设计与分析中，如悬索桥、曲线梁等。
虽然超静定结构计算较为复杂，但可以提供更多的设计自由度和结构优化的可能性。
总而言之，静定结构和超静定结构都是结构力学中的重要概念。
静定结构是可通过静力平衡方程求解出内部参数的结构，而超静定结构则需要额外的变形理论和力法求解。
第四章 超静定结构计算——力法一、判断题：1、判断下列结构的超静定次数。
（1）、 （2）、(a )(b)（3）、 （4）、（5）、 （6）、（7）、(a)(b)2、力法典型方程的实质是超静定结构的平衡条件。
3、超静定结构在荷载作用下的反力和内力，只与各杆件刚度的相对数值有关。
4、在温度变化、支座移动因素作用下，静定与超静定结构都有内力。
5、图a 结构，取图b 为力法基本结构，则其力法方程为δ111X c =。
(a)(b)X 16、图a 结构，取图b 为力法基本结构，h 为截面高度，α为线膨胀系数，典型方程中∆12122t a t t l h =--()/()。
t 21t l Ah(a)(b)X 17、图a 所示结构，取图b 为力法基本体系，其力法方程为。
(a)(b)1二、计算题：8、用力法作图示结构的M 图。
3mm9、用力法作图示排架的M 图。
已知 A = 0.2m 2，I = 0.05m 4，弹性模量为E 0。
qa a11、用力法计算并作图示结构的M 图。
ql /212、用力法计算并作图示结构的M 图。
q3 m4 m13、用力法计算图示结构并作出M 图。
E I 常数。
（采用右图基本结构。
）l 2/3l /3/3l/314、用力法计算图示结构并作M 图。
EI =常数。
3m 3m2m2m 2m2m16、用力法计算图示结构并作M 图。
EI =常数。
l lql l17、用力法计算并作图示结构M 图。
E I =常数。
18、用力法计算图示结构并作弯矩图。
161kNmmmm19、已知EI = 常数，用力法计算并作图示对称结构的M 图。
ql lqa a21、用力法作图示结构的 M 图 。
EI = 常数。
2ql22、用力法作M 图。
各杆EI 相同，杆长均为 l 。
23、用力法计算图示结构并作M 图。
EI = 常数。
4m2kN24mmm24、用力法计算并作出图示结构的M 图。
E = 常数。
20kN3m 4m 3m26、用力法计算图示结构并作M 图。
结构力学主要知识点归纳Organized at 3pm on January 25, 2023Only by working hard can we be better结构力学主要知识点一、基本概念1、计算简图：在计算结构之前,往往需要对实际结构加以简化,表现其主要特点,略去其次要因素,用一个简化图形来代替实际结构;通常包括以下几个方面：A、杆件的简化：常以其轴线代表B、支座和节点简化：①活动铰支座、固定铰支座、固定支座、滑动支座；②铰节点、刚节点、组合节点;C、体系简化：常简化为集中荷载及线分布荷载D、体系简化：将空间结果简化为平面结构2、结构分类：A、按几何特征划分：梁、拱、刚架、桁架、组合结构、悬索结构;B、按内力是否静定划分：①静定结构：在任意荷载作用下,结构的全部反力和内力都可以由静力平衡条件确定;②超静定结构：只靠平衡条件还不能确定全部反力和内力,还必须考虑变形条件才能确定;二、平面体系的机动分析1、体系种类A、几何不变体系：几何形状和位置均能保持不变；通常根据结构有无多余联系,又划分为无多余联系的几何不变体系和有多余联系的几何不变体系;B、几何可变体系：在很小荷载作用下会发生机械运动,不能保持原有的几何形状和位置;常具体划分为常变体系和瞬变体系;2、自由度：体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立坐标数目;3、联系：限制运动的装置成为联系或约束体系的自由度可因加入的联系而减少,能减少一个自由度的装置成为一个联系①一个链杆可以减少一个自由度,成为一个联系;②一个单铰为两个联系;4、计算自由度：)W+-=,m为刚片数,h为单铰束,r为链杆数;h2(3rmA、W>0,表明缺少足够联系,结构为几何可变；B、W=0,没有多余联系；C、W<0,有多余联系,是否为几何不变仍不确定;5、几何不变体系的基本组成规则：A、三刚片规则：三个刚片用不在同一直线上的三个单铰两两铰联,组成的体系是几何不变的,而且没有多余联系;B、二元体规则：在一个刚片上增加一个二元体,仍未几何不变体系,而且没有多余联系;C、两刚片原则：两个刚片用一个铰和一根不通过此铰的链杆相联,为几何不变体系,而且没有多余联系;6、虚铰：连接两个刚片的两根链杆的作用相当于在其交点处的一个单铰;虚铰在无穷远处的体系分析可见结构力学P20,自行了解;7、静定结构的几何构造为特征为几何不变且无多余联系;三、静定梁与静定钢架1、内力图绘制：A 、内力图通常是用平行于杆轴线方向的坐标表示截面的位置,用垂直于杆轴线的坐标表示内力的数值而绘出的;B 、弯矩图习惯绘在杆件受拉的一侧,而图上可不注明正负号；梁的剪力图和轴力图将正值的竖标绘在基线的上方,同时注明正负号；刚架的剪力图和轴力图将正值的竖标绘在杆件的任意一侧,但必须注明正负号;C 、轴力以拉为正,剪力以绕隔离体顺时针方向转动为正；弯矩以使梁的下侧纤维受拉为正;D 、一般先求出支反力再求内力;2、计算躲跨静定梁的顺序应该是先附属部分,后基本部分;3、静定结构的特征：A 、静力解答唯一性B 、在静定结构中,除荷载外,其他任何原因如温度改变、支座位移、材料收缩、制造误差等均不引起内力;C 、平衡力系的影响：当由平衡力系组成的荷载作用于静定结构的某一本身为几何不变的部分上时,则只有则只有此部分受力,其余部分的反力和内力为零;D 、荷载等效变换的影响：合力相同的各种荷载称为静力等效的荷载;当作用在静定结构的某一本身几何不变部分上的荷载在该部分范围内作等效变换时,则只有该部分的内力发生变化,而其余部分的内力保持不变;四、静定桁架1、桁架结构的特点：只受轴力2、桁架内力分析方法：A 、节点法：所取隔离体只包含一个节点;①L 形节点：当节点上无荷载时,两杆内力皆为0；②T 形节点：当节点无荷载时,第三杆又称单杆必为零,共线两杆内力相等且符号相同； ③X 形节点：当节点无荷载时,共线两杆内力相等且符号相同；④K 形荷载：当节点无荷载时,共线两杆内力相等且符号相同;B 、截面法：所取隔离体不只包括一个节点;①力矩法②投影法五、结构位移计算1、虚功原理：变形体系处于平衡的必要和充分条件是,对于任何虚位移,外力所作虚功总和等于各微段上的内力在其变形上所作的虚功总和,或者简单的说,外力虚功等于变形虚功;2、变形虚功方程：∑⎰∑⎰∑⎰++=ds F Md du F W s N v γϕ外力虚功：∑+∆=c F F W R K K3、单位荷载外力虚功∑+∆•=c F W R K _1单位荷载内力虚功∑⎰∑⎰∑⎰++=ds F d M du F W s N v γϕ______∑⎰∑⎰+=EI ds M M EA ds F F P NP N ____常不考虑剪切影响4、图乘法：一个弯矩图的面积w A 乘以其形心处所对应的另一个直线弯矩图上的竖标c y ,再除以EI;A 、使用条件：①杆件为直线；②EI=常数；③__M 和p M 两个弯矩图中至少有一个是直线图形;B 、注意点：①竖标取自直线图形②w A 和c y 在杆件的同侧乘积取正号,异侧则取负号;5、温度变化,静定结构位移计算tds du t α=,t 为杆件轴心温度变化值tds d t ∆=αϕ,t ∆为杆件两侧温度变化之差; 六、超静定结构计算——力法1、力法：解除超静定结构的多余联系而得到静定的基本结构,以多余未知力作为基本未知量,根据基本体系应与原结构变形相同而建立的位移条件,首先求出其多余未知力,然后由平衡条件即可计算其余反力、内力;2、超静定问题求解思路：A 、超静定问题需综合考虑以下三个方面：①平衡条件；②几何条件；③物理条件;B 、确定超静定次数;C 、确定基本结构及基本体系;3、力法的典型方程以三阶方程组为例方程意义：基本结构在全部多余未知力和荷载共同作用下,在去掉各多余联系处沿各多余未知力方向的位移,应与原结构相应的位移相等;4、力法解题步骤：①确定基本体系；②写出位移条件,力法方程；③作单位弯矩图,荷载弯矩图；④求出系数和自由项；⑤解力法方程；⑥叠加法作弯矩图;5、力法注意事项：A 、对于刚架通常可略去轴力和剪力的影响而只考虑弯矩一项;B 、在荷载作用下,超静定结构的内力只与各杆的刚度相对值有关,而与其刚度绝对值无关;C 、基本结构必须是几何不变的,而不能是几何可变或瞬变的,否则将无法求解;D 、对称性的利用：①对称结构在对称荷载作用下,轴力图和弯矩图是对称的,剪力图是反对称的;②对称结构在反对称荷载作用下,轴力图和弯矩图是反对称的,剪力图是对称的;七、位移法1、位移法以节点位移作为基本未知量,通常不考虑杆件轴向变形;每一根杆件可以看成一根单跨超静定梁;2、为计算方便,杆端弯矩是以对杆端顺时针方向为正对节点说支座则以反时针方向位移,转角以顺时针方向为正,位移以使杆件顺时针转动为正;八、影响线及其应用1、影响线：当一个指向不变的单位集中荷载通常是竖直向下的沿结构位移时,表示某一指定量值变化规律的图形,称为该量值的影响线;绘制影响线时,通常规定正值的竖标绘在基线的上方;2、绘制影响线有两种基本方法：静力法和机动法;静力法就是将荷载F=1放在任意位置,并选定一坐标系,以横坐标x 表示荷载作用点的位置,然后根据平衡条件求出所求量值与荷载位置x 之间的函数关系式,这种关系式称为影响线方程,再根据方程作出影响线图形;机动法作影响线的依据是理论力学的虚位移原理,即刚体体系在力系作用下处于平衡的必要和充分条件是：在任何微小的虚位移中,力系所作的虚功总和为零;欲作某一量值影响线,只需将与该量值相应的联系去掉,并使所得体系沿量值正方向发生单位位移,则由此得到的荷载作用点的竖向位移图即代表该量值的影响线;3、最不利荷载位置使量值S 成为极大的条件是：荷载自该位置无论向左或向右移动微小距离,S 均减小; 荷载左移,0tan >∑i Ri F α荷载右移,0tan <∑i Ri F α使量值S 成为极小的条件是：荷载自该位置无论向左或向右移动微小距离,S 均增大; 荷载左移,0tan <∑i Ri F α荷载右移,0tan >∑i Ri F α注：只有当某个集中荷载恰好作用在影响线的某一个顶点处时才可能出现极值;为减少试算次数,宜事先大致估计最不利荷载位置;为此,应将行列荷载中数值较大且较为密集的部分置于影响线的最大竖标附近,同时注意位于同符号影响线范围内的荷载应尽可能的多;4、简支梁的绝对最大弯矩A 、在移动荷载作用下,可以求出简支梁任一指定截面的最大弯矩;所有截面的最大弯矩中的最大的,称为绝对最大弯矩;B 、求解步骤：①确定使梁中点截面发生最大弯矩的临界荷载Fk 此时可顺便求出此截面的最大弯矩; ②移动荷载组使Fk 和FR 对称于梁的中点,此时应注意检查对梁上荷载是否与求合力时相符,如不符,则应重新计算合力,再行安排直至相符;③最后计算Fk 作用点截面的弯矩,通常即为绝对最大弯矩;。
结构力学主要知识点一、基本概念１、计算简图:在计算结构之前,往往需要对实际结构加以简化,表现其主要特点,略去其次要因素,用一个简化图形来代替实际结构。
通常包括以下几个方面：A、杆件得简化:常以其轴线代表B、支座与节点简化：①活动铰支座、固定铰支座、固定支座、滑动支座;②铰节点、刚节点、组合节点。
C、体系简化:常简化为集中荷载及线分布荷载D、体系简化:将空间结果简化为平面结构2、结构分类:A、按几何特征划分:梁、拱、刚架、桁架、组合结构、悬索结构。
Ｂ、按内力就是否静定划分:①静定结构:在任意荷载作用下,结构得全部反力与内力都可以由静力平衡条件确定。
②超静定结构:只靠平衡条件还不能确定全部反力与内力,还必须考虑变形条件才能确定。
二、平面体系得机动分析１、体系种类A、几何不变体系:几何形状与位置均能保持不变;通常根据结构有无多余联系，又划分为无多余联系得几何不变体系与有多余联系得几何不变体系。
B、几何可变体系:在很小荷载作用下会发生机械运动，不能保持原有得几何形状与位置。
常具体划分为常变体系与瞬变体系。
2、自由度：体系运动时所具有得独立运动方程式数目或者说就是确定体系位置所需得独立坐标数目。
3、联系：限制运动得装置成为联系（或约束)体系得自由度可因加入得联系而减少,能减少一个自由度得装置成为一个联系①一个链杆可以减少一个自由度，成为一个联系。
②一个单铰为两个联系。
4、计算自由度:,m为刚片数,ｈ为单铰束，ｒ为链杆数。
A、Ｗ>0,表明缺少足够联系,结构为几何可变；B、W＝0,没有多余联系；C、W＜0,有多余联系,就是否为几何不变仍不确定。
５、几何不变体系得基本组成规则:A、三刚片规则:三个刚片用不在同一直线上得三个单铰两两铰联，组成得体系就是几何不变得,而且没有多余联系。
B、二元体规则:在一个刚片上增加一个二元体，仍未几何不变体系,而且没有多余联系。
Ｃ、两刚片原则：两个刚片用一个铰与一根不通过此铰得链杆相联,为几何不变体系，而且没有多余联系。
1、静定与超静定结构的概念:无多余约束的几何不变体系是静定结构静定结构：由静力平衡方程可求出所有内力和约束力的体系有多余约束的几何不变体系是超静定结构超静定结构：由静力平衡方程不能求出所有内力和约束力的体系.瞬变体系不能作为结构:瞬变体系的主要特性为:1.可发生微量位移,但不能继续运动2.在变形位置上会产生很大内力3.在原位置上,一般外力不能平衡4.在特定荷载下,可以平衡,会产生静不定力5.可产生初内力.常变体系是一种机构而不是结构2、静定结构的内力分析方法几何特性：无多余联系的几何不变体系静力特征：仅由静力平衡条件可求全部反力内力求解一般原则：从几何组成入手，选择合适的隔离体，使得一个隔离体上未知力的个数不超过三个，如果力系为平面汇交力系，则不应超过两个。
一般按照几何组成的相反顺序分析。
一、单跨梁的内力分析弯矩、剪力、荷载集度之间的微分关系1.无荷载分布段(q=0),Q图为水平线，M图为斜直线。
2.均布荷载段(q=常数)，Q图为斜直线,M图为抛物线,且凸向与荷载指向相同。
3.集中力作用处,Q图有突变，且突变量等于力值; M图有尖点,且指向与荷载相同。
4.集中力偶作用处，M图有突变，且突变量等于力偶值; Q图无变化。
内力计算的关键在于:正确区分基本部分和附属部分. 熟练掌握单跨梁的计算.单体刚架(联合结构)的支座反力(约束力)计算方法:切断约束，取一个刚片为隔离体，假定约束力的方向，由隔离体的平衡建立三个平衡方程。
四.刚架弯矩图的绘制做法:拆成单个杆,求出杆两端的弯矩,按与单跨梁相同的方法画弯矩图. 分段定点连线六.由做出的剪力图作轴力图做法: 逐个杆作轴力图,利用结点的平衡条件,由已知的杆端剪力和求杆端轴力,再由杆端轴力画轴力图.注意:轴力图画在杆件那一侧均可,必须注明符号和控制点竖标.。
《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分）1、对结构进行刚度计算的目的，是为了保证结构A、不发生刚体运动B、美观实用C、不致发生过大的变形以至于影响正常的使用D、既经济又安全2、结构力学的研究对象是A、单根杆件B、杆件结构C、板壳结构D、实体结构3、固定铰支座有几个约束反力分量？A、一个B、两个C、三个D、四个4、可动铰支座有几个约束反力分量A、一个B、两个C、三个D、四个5、固定端支座有几个约束反力分量？A、一个B、两个C、三个D、四个第二题、多项选择题（每题2分，5道题共10分）1、下列哪种情况应按空间结构处理A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直B、所有杆件的轴线都不位于同一平面内C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内D、所有杆件的轴线都位于同一平面内，荷载与该平面平行E、荷载不作用在结构的平面内2、铰结点的约束特点是A、约束的各杆端不能相对移动B、约束的各杆端可相对转动C、约束的各杆端不能相对转动D、约束的各杆端可沿一个方向相对移动E、约束的各杆端可相对移动3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为A、刚结点B、铰结点C、组合结点D、不完全铰结点E、半铰结点4、固定端支座的特点是A、不允许杆端移动B、只有一个反力C、允许杆端转动D、不允许杆端转动E、有两个反力和一个反力偶5、固定铰支座有几个约束几个约束反力？A、两个约束B、两个约束反力分量C、三个约束D、三个约束反力分量E、无法确定第三题、判断题（每题1分，5道题共5分）1、板壳结构的厚度远远小于其它两个尺度。
正确错误2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。
正确错误3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。
正确错误4、代替实际结构的简化图形，称为结构的计算简图。
正确错误5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。
2018.04
Doors&Windows 手算超静定结构力法
摘
工业与民用建筑中
2
力法通过超静定结构的拆分
）。
δ11X1+Δ1p=0（
r11Z1+R1Δ=0
r11Z1
R1Δ
求解方法上
力法与位移法在计算超静定结构时
应用与实践
223
Doors&Windows
对比内容基本体系基本未知量基本方程适用结构方法选择
力法
去多余约束，等效静定结构
计算
多余未知反力
反力处的位移协调方程
超静定结构
多余约束较少，结点位移较
多；如桁架、拱
位移法
增附加联系，分别计算单
根杆件
独立结点位移
附加联系处的力系平衡
方程
静定及超静定结构
多余约束较多，结点位移
较少；如有侧移的钢架
超静定结构中基本未知量若既有多余约束
），）。
ì
í
î
δ11X1+δ12Z2+Δ1p=0
r21X1+r22Z2+R2p=0
在上述综合应用中
δ11X1+Δ1p=0
X1
）。
δ11
Δ1p
力法与位移法是超静定结构计算的两种基本方法
应用与实践224
2018.04。
