M10功率放大器原理图

图1图2上图为大家常用的一个10W的OCL功放图。

下面主要是教大家怎样去调试电路，因为一般初学者做着电路总会遇到多多少的问题，而不懂从何下手。

1、首先我们可以看到功放一共分为两个部分，图1是功率放大部分，图2为电源部分，由于电源部分一般很少会出现有问题所以这里只对功放部分进行分析怎样去调试电路。

2、由图1我们可以看出，可以把功率放大电路拆解为四个小部分，其中四个部分中我们主要关注的是前级放大和后级的功率放大部分，因为其他两个电路基本上是不会出问题的，出问题我们也很容易分析和解决，如扬声器消振，如果出问题主要出现的现象是自激现象。

而反馈回路出问题则是音量的大小，还有轻重音的不同。

3、前级放大：我们在调试电路的时候应该先把前级和后级断开来调试，调试的过程中我们不需要用正负16V那么大的电压，避免毁坏三极管，我们可以换正负5V的电源来进行调试。

断开前后级把反馈回路接到运放的1或7脚使得运放有放大倍数，接着检查电路时否正常，在上电前先测量下运放的电源脚是否有接错。

接着给运放输入音频信号，通过喇叭听是否有放大的音频信号输出，如果有的话说明了前级电路时正常的。

如果没有的话检测音频信号是否有真正的输入到输入脚，确定后检查反馈回路是否有接错，电源是否接上，当这几个关键点都有了之后运放还是不能正常输出信号说明了运放坏了，可以直接更换运放。

4、后级功放：后级调试同样也要先确保电源电路没有接反，同样给电路输入音频信号，看是否有音频输出，A、如果有正常音色的音频输出时，说明后级是正常的。

如果没输出或者是音色不好的话。

需要进一步的调试，如果没输出，可以用万用表测量电源电压看电源电压是否被拉低了，如果电源电压不正常，说明功放中的三极管已经处于导通状态，通过的电流很大，这时候三极管也会出现发热严重的现象。

如果电源不正常，断电后测量三极管的好坏，和偏置电压是否正常，如果测量得三极管没坏还是有这种现象，建议认真检查电路是否出现假焊，如果还不能解决，建议直接更坏小三极管。

功率放大器原理功率放大器原理图要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

功率放大器原理高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。

甲类放大器电流的流通角为360o，适用于小信号低功率放大。

乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。

乙类和丙类都适用于大功率工作。

丙类工作状态的输出功率和效率是三种工作状态中最高者。

高频功率放大器大多工作于丙类。

但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。

由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

输出10OW的低频MOSFET功率放大器电路图
如图所示，是输出10OW的低频MOS FET功率放大器电路。

电路的输出功率为100～150W，在输出级与激励级采用功率MOS FET，目的是改善频率特性。

用MOS FET（VT5～VT8）构成的电流镜将差动输出（VT1～VT2）变换为单端输出。

VT9产生输出晶体管的栅极偏压，用RP1设定该偏压,使无信号时输出晶体管的输出电流约为0.1A。

VT10和VT11构成过流保护电路，输出晶体管VT12～VT15的源极接的0．51Ω电阻用于检测输出电流。

输出级采用功率MOS FET，当接感性负载时易产生振荡，为此，在其栅极串联的RG选用几十Ω～1kΩ的电阻，R1和C2用于改善感性负载时稳定性，其参数也与振荡有关，因此，要根据需要改变其参数。

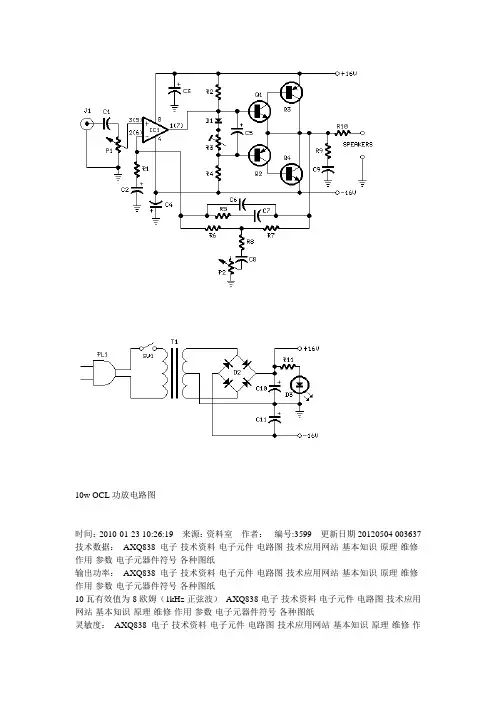

10w OCL功放电路图时间：2010-01-23 10:26:19 来源：资料室作者：编号:3599 更新日期20120504 003637 技术数据：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸输出功率：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸10瓦有效值为8欧姆（1kHz正弦波）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸灵敏度：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸115-180mV为10W 输入输出（取决于电位器P2）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸总谐波失真@1KHz：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸0.1W=0.009％1W=0.004％10W=0.005％AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸总谐波失真@100Hz的：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸0.1W=0.009％1W=0.007％10W=0.012％AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸总谐波失真@10kHz的：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸0.1W=0.056％1W=0.01％10W=0.018％AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸元件表：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸P1________________22K （音量电位器）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸P2________________100K（低音提升电位器）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R1________________820RΩ1/4W电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R2，R4，R8________4.7K 1/4W电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R3________________500Ω1/2W金属陶瓷微调（静态电流调整）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R5________________82K 1/4W 电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R6，R7____________47K 1/4W电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R9________________10Ω1/2W电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R10_______________0.22Ω4瓦电阻（线绕式）AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C1，C8____________470nF 63V 涤纶电容器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C2，C5____________100μF25V 电解电容AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C3，C4____________470μF25V 电解电容AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C6________________47pF 63V 陶瓷或聚苯乙烯电容器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C7________________10nF 63V 涤纶电容器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C9________________100nF 63V 涤纶电容器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸D1______________1N4148 75V 150mA 二极管AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸IC1_____________NE5532低噪声双运算放大器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸Q1_______________BC547B 45V 100mA NPN三极管AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸Q2_______________BC557B 45V 100mA PNP三极管AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸Q3_______________TIP42A 60V 6A PNP晶体管AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸Q4_______________TIP41A 60V 6A NPN晶体管AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸J1_______________Av音频输入插座AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸电源部分：AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸R11______________1K5 1/4W电阻AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸C10，C11_________4700μF/25V 电解电容AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸D2_______________100V 4A 二极管整流桥AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸D3_______________5mm 红色LED（发光二极管）电源指示灯AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸T1_______________初级220V，次级12+12V 24-30V A电源变压器AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸PL1______________电源插头AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸SW1______________电源开关AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸图1 10W OCL功率放大器电路AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸AXQ838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸图2 10W OCL功电源电路<a href='/av/HIHI/1685.html'>本文来自【838电子】</a>。

一丶音频功率放大器原理图及原理音频功率放大器原理图：音频功率放大器原理：上图所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。

RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为（R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容，防止电路产生自激振荡。

R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。

VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。

二丶元器件识别电阻序号电阻色标万用表档位及量程实测值标准值1 R12 R23 R34 R45 R56 R67 R78 R89 R9序号电容性质万用表档位及量程实测值标准值1 C12 C23 C34 C45 C56 C6集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器，耐压为16V，C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻，额定功率为1/8W。

R4为碳膜电阻，额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

三丶元器件的安装元件分布图根据元件分布图上的元件分布将对应的元器件放置在对应的位置。

由于TDA2030输出功率较大，因此需加散热器。

而TDA2030的负电源引脚（3脚）与散热器相连，所以在装散热器时，要注意散热器不能与其他元器件相接触。

四丶焊接的工艺焊接工艺的流程：按清单归类元器件—插件—焊接—剪脚—检查—修整。

一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。

二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。

又是给后级提供栅负压的偏值电阻。

它适用于栅负压较高的功率管制作的功放电路。

电路比较简单。

电路中两个竹子的灯丝接地端。

应接在各自阴极电阻的下端。

同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。

电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。

同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。

三、推挽式功率放大级的正偏压电路此电路用EL34管。

在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。

调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。

正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。

四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。

该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。

AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。

通过干电池提供3V单电源供电，接收放大电路如图2所示。

放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。

系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。

五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。

高音细腻的120W功率放大器电路图
本文介绍的功率放大器，最大优点就是高音细腻，各种音乐器发出的细微声响均能尽皆重放，使用话筒却无啸叫，而低音振撼有力，舒缓深沉。

曲目间歇时嗽叭几乎无声。

由于取材容易、性能良好，较适合业余制作。

相信大多数电子爱好者都利用TDA2030A、TDA1514等优秀电路组装过简单的放大器，但是，即使组成大功率的BTL电路去驳接VCD、录音机还是不能使音箱发出足够的声音、这是由于没有装上前置推动级造成的。

如果没前置推动，用TDA2030A组成的BTL功放也只能有10W左右的功率输出。

但装上前置推动后，最大的输出功率就能够充分发挥出来，就是TDA2030A也能输出震撼人心的音频功率来。

电路原理：
元件选择与制作：。

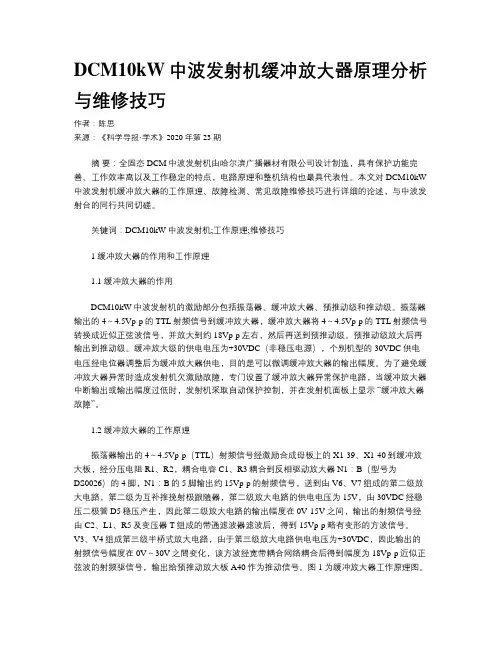

DCM10kW中波发射机缓冲放大器原理分析与维修技巧作者：陈思来源：《科学导报·学术》2020年第23期摘要：全固态DCM中波发射机由哈尔滨广播器材有限公司设计制造，具有保护功能完善、工作效率高以及工作稳定的特点，电路原理和整机结构也最具代表性。

本文对DCM10kW 中波发射机缓冲放大器的工作原理、故障检测、常见故障维修技巧进行详细的论述，与中波发射台的同行共同切磋。

关键词：DCM10kW中波发射机;工作原理;维修技巧1 缓冲放大器的作用和工作原理1.1 缓冲放大器的作用DCM10kW中波发射机的激励部分包括振荡器、缓冲放大器、预推动级和推动级。

振荡器输出的4～4.5Vp-p的TTL射频信号到缓冲放大器，缓冲放大器将4～4.5Vp-p的TTL射频信号转换成近似正弦波信号，并放大到约18Vp-p左右，然后再送到预推动级。

预推动级放大后再输出到推动级。

缓冲放大级的供电电压为+30VDC（非稳压电源），个别机型的30VDC供电电压经电位器调整后为缓冲放大器供电，目的是可以微调缓冲放大器的输出幅度。

为了避免缓冲放大器异常时造成发射机欠激励故障，专门设置了缓冲放大器异常保护电路，当缓冲放大器中断输出或输出幅度过低时，发射机采取自动保护控制，并在发射机面板上显示“缓冲放大器故障”。

1.2 缓冲放大器的工作原理振荡器输出的4～4.5Vp-p（TTL）射频信号经激励合成母板上的X1-39、X1-40到缓冲放大板，经分压电阻R1、R2，耦合电容C1、R3耦合到反相驱动放大器N1：B（型号为DS0026）的4脚，N1：B的5脚输出约15Vp-p的射频信号，送到由V6、V7组成的第二级放大电路，第二级为互补推挽射极跟随器，第二级放大电路的供电电压为15V，由30VDC经稳压二极管D5稳压产生，因此第二级放大电路的输出幅度在0V-15V之间，输出的射频信号经由C2、L1、R5及变压器T组成的带通滤波器滤波后，得到15Vp-p略有变形的方波信号。

音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。

它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。

音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。

原理图中包括输入端、放大电路、输出端和电源端。

输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。

放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。

功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。

电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。

音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。

这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。

在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。

例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。

总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。

通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。

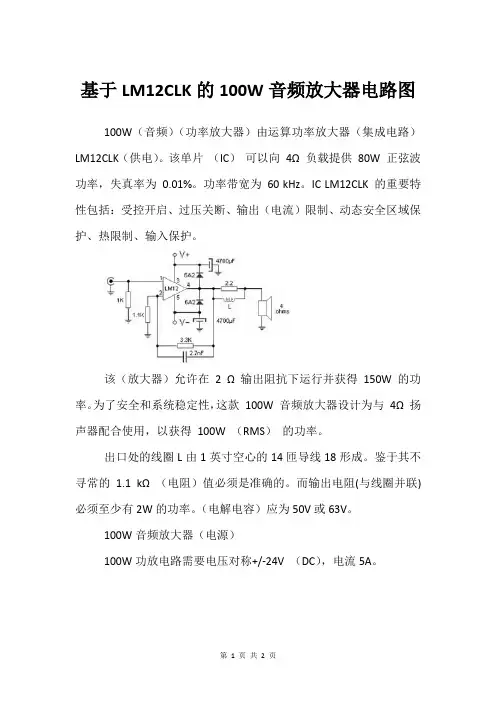

基于LM12CLK的100W音频放大器电路图
100W（音频）（功率放大器）由运算功率放大器（集成电路）LM12CLK（供电）。

该单片（IC）可以向4Ω 负载提供80W 正弦波功率，失真率为0.01%。

功率带宽为60 kHz。

IC LM12CLK 的重要特性包括：受控开启、过压关断、输出（电流）限制、动态安全区域保护、热限制、输入保护。

该（放大器）允许在2 Ω 输出阻抗下运行并获得150W 的功率。

为了安全和系统稳定性，这款100W 音频放大器设计为与4Ω 扬声器配合使用，以获得100W （RMS）的功率。

出口处的线圈L由1英寸空心的14匝导线18形成。

鉴于其不寻常的 1.1 kΩ （电阻）值必须是准确的。

而输出电阻(与线圈并联)必须至少有2W的功率。

（电解电容）应为50V或63V。

100W音频放大器（电源）
100W功放电路需要电压对称+/-24V （DC），电流5A。

100 W 音频放大器部件列表：R1 : 1 k
R2 : 1.1 kΩ
R3 : 3.3 kΩ
R4 : 2.2 Ω
C1 : 2.7 nF
C2 : 4700 uF
C3 : 4700 uF
D1 : 6A2
D2 : 6A2
IC1: LM12CLK
4 Ω 扬声器SPK。

几种常见的放大电路原理图解 - 电子技术能够把微弱的信号放大的电路叫做放大电路或放大器。

例如助听器里的关键部件就是一个放大器。

放大器有沟通放大器和直流放大器。

沟通放大器又可按频率分为低频、中源和高频;接输出信号强弱分成电压放大、功率放大等。

此外还有用集成运算放大器和特殊晶体管作器件的放大器。

它是电子电路中最简单多变的电路。

但初学者经常遇到的也只是少数几种较为典型的放大电路。

读放大电路图时也还是依据“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。

首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。

放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和沟通通路才能进行分析;二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。

在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。

下面我们介绍几种常见的放大电路：低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有肯定电压值而不要求很强的电流的放大器。

( 1 )共放射极放大电路图 1 ( a )是共放射极放大电路。

C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。

1 、 3 端是输入， 2 、 3 端是输出。

3 端是公共点，通常是接地的，也称“地”端。

静态时的直流通路见图 1 ( b )，动态时沟通通路见图 1 ( c )。

电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。

( 2 )分压式偏置共放射极放大电路图 2 比图 1 多用 3 个元件。

基极电压是由 RB1 和 RB2 分压取得的，所以称为分压偏置。

放射极中增加电阻 RE 和电容 CE ， CE 称沟通旁路电容，对沟通是短路的; RE 则有直流负反馈作用。

放大器电路原理及放大器电路图详解引言放大器是通信系统中发送装置的重要组件。

放大器的作用是把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。

用在通讯、广播、雷达、电视、自动控制等各种装置中。

虽然集成电路的使用已经极为普遍，但在介绍种类放大器电路的基本原理时，本着一切从实用出发的原则介绍各种放大器电路，希望本文对你有所帮助。

过去只有电子管这样的器件,乙(B)类电子管功放产生的失真在公共广播系统中都难于被人们接受,因而长时间以来,高保真功放的工作类别仅限于甲(A)类和甲乙(AB)类两种类型。

随着半导体器件的出现和电子技术的飞速发展,人们为适应各种不同的要求,设计出形形色色的低频功放电路。

功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。

分立和集成电路的音频功率放大器常采用A、B、AB类电路,C类常用于射频功放电路。

D类功率放大亦称开关式功率放大器,因其有接近理想状态的高效率。

D类低频功率放大器具有效率高、功耗低、谐波失真低的特点，在方方面面得到广泛的应用。

一、放大器电路的分类按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。

甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。

功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类.二、功率放大器电路的特殊问题放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。

放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。

因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。

放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。

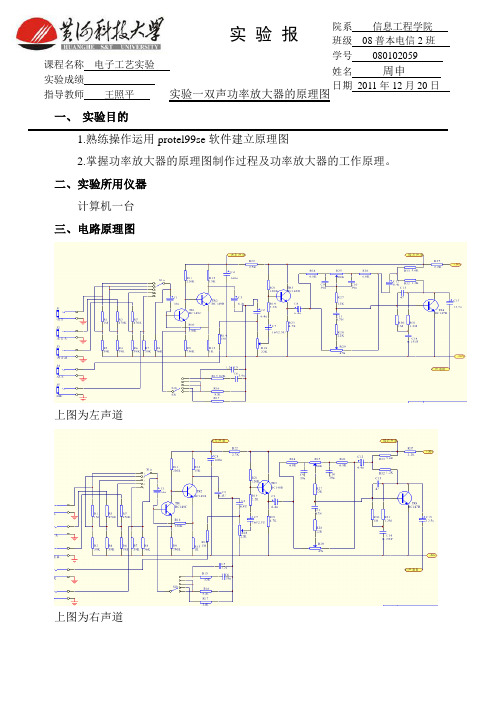

实验一双声功率放大器的原理图 一、 实验目的1.熟练操作运用protel99se 软件建立原理图2.掌握功率放大器的原理图制作过程及功率放大器的工作原理。

二、实验所用仪器计算机一台三、电路原理图上图为左声道上图为右声道课程名称 电子工艺实验 实验成绩 指导教师 王照平 实 验 报院系 信息工程学院 班级 08普本电信2班 学号 080102059姓名 周申 日期 2011年12月20日分层总图四、原理图分析组合音响的电路组成如图所示，它主要由卡座、调谐器、电唱盘、CD唱机、前置放大、均衡器和电平指示器、主功率放大器、扬声器电路和电源电路等构成。

其中，卡座、调谐器、电唱盘和CD唱机都是音源（即节目源，有的组合音响的节目源还有卡拉OK或话筒、线路输入等）。

各节目源之间是彼此独立的，它们通过转换功能开关有选择地与后面的电路相连。

在某一种工作方式下（如调谐器工作时），其他节目源电路处于停止工作状态。

从功能开关开始之后的电路均是各节目源共享的电路。

1.卡座卡座中有一个放音卡和一个录音卡，由于放音卡只能放音而不能录音，所以有时称这种卡座为一卡半制式的。

在组合音响中，卡座是用来播放磁带和进行录音的装置。

卡座与双卡录音机相比较，主要有下列不同之处：（1）录音座中只有放音前置放大器、后级放大器和录音放大器电路，不设音调、音量控制器电路和功率放大器电路，而双卡录音机中这些电路都有。

（2）卡座的性能一般要比双卡录音机好些。

另外，卡座的电路结构较复杂，采用的集成电路型号与双卡录音机也有较大的不同。

2.调谐器调谐器是收音机电路中的一部分，它是用来接收、处理广播电台信号的。

调谐器与收音机相比，在电路结构等方面存在着下列不同之处：（1）调谐器中没有音量控制器和低放电路，它只有高放、混频、本振、中放、检波、立体声解码电路。

（2）调谐器电路结构一般比收音机复杂些，性能较好，各种辅助电路也较多。

3.电唱盘电唱盘是用来播放唱片的装置，它与电唱机相比省去了低频放大器电路。

音响功率放大器原理功率放大器，顾名思义，是将“功率”放大的放大器。

把微弱的信号，如话筒、VCD、CD机等送到前置放大器，放大成足以推动功率放大器的信号幅度，最后后级功率放大电路推动喇叭（或其它设备），它最大的功用，是当成“输出级”（Output Stage）使用。

从另一个角度来看，它是在做大信号的电流放大，以达到功率放大的目的。

一、音响放大器的基本组成音响放大器的基本组成框图如图1所示。

各部分电路的作用如下。

低频功率放大器图1 音响放大器的基本组成框图前置放大器是各种音源设备（包括普通音源如CD机、调谐器、卡座、MP3播放器等，特殊音源如报警器以及各种话筒音源）和功率放大器之间的连接设备。

因为如CD机、调谐器以及话筒等音源设备的输出信号电平都比较低，不能推动功率放大器正常工作，而前置放大器正是起到了信号放大的作用。

音源信号在经过前置放大器的放大后，就可以直接送入功率放大器，使功率放大器能正常工作。

此外，除了有信号放大作用外，前置放大器还有音质控制的作用，如通过其音调控制电路或等响控制电路，对信号的频率特性进行调节和控制，起到修饰和美化声音的作用，使功率放大器放出来的声音能满足聆听者的喜好要求。

所谓音调控制就是人为地改变信号里高、低频成分的比重，以满足听者的爱好、渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。

这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓"音调控制"只是个习惯叫法，实际上是“高、低音控制”或“音色调节”。

然而，从保证信号传送质量来考虑，音调控制倒不是必须的。

一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。

低频功率放大器是把从前级来的信号放大给杨声器用的，后级必须有足够的功率输出才能推动扬声器发音。

二、音调控制器音调控制器主要是控制、调节音响放大器的幅频特性，理想的控制曲线如图2中折线所示。
