一个很牛的功放电路图

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

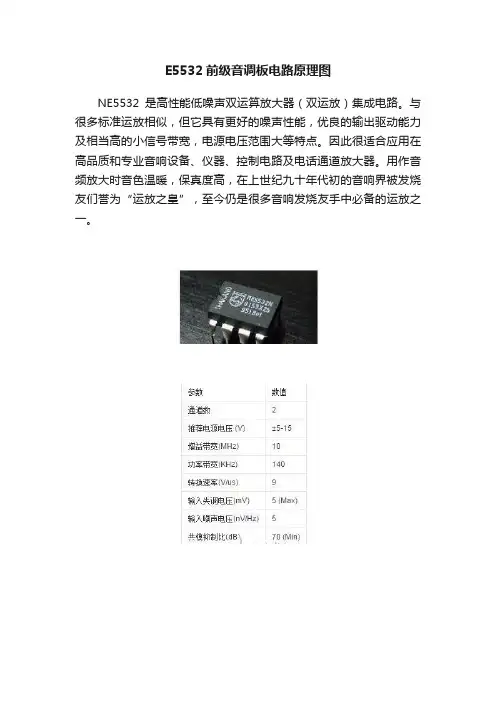

E5532前级音调板电路原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。

用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

E5532前级音调板电路原理图NE5532耳机放大器制作1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。

整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。

运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。

耦合电容C9（C10）是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。

电路中R9（R10）和R6（R7）的阻值应反复调试。

在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。

但现在作功放，就会出现自激，因此将R9（R10）改用8.2K，R9（R10）减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。

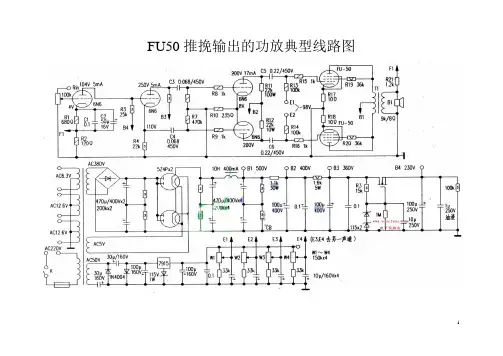

FU50推挽输出的功放典型线路图25W×2 EL34推挽功放由于受到电子管器件本身的特性限制，业余制作胆机功放的输出功率一般都不太大，尤其是采用单端输出功放时，其输出功率更小，通常仅数瓦，一般不超过10W。

对于一台10W的功率放大器，它往往只能提供1～2W的平均工作功率。

因为当进行高保真重放时，由于节目源的动态大，平均功率为1～2W时的峰值功率已经超出10W，从而加大了放音失真，特别是采用灵敏度较低的音箱时，失真情况更趋严重。

在国际电工委员会(IEC)有关高保真度家用声频功率放大器最低性能要求中就作了规定，要求功放的额定输出功率应≥10W。

由此可知，如果要较好地欣赏包括大型交响乐等曲目在内的各类音乐节目的话，一台10W×2的功放是最起码的要求。

一般而言，20～30W×2的额定功率才能达到高保真重放的基本目标。

本文详细介绍一款EL34 25W×2功放的制作，供需要较大输出功率的胆机爱好者仿制。

一.基本结构胆机的输出功率主要取决于输出级电子管型号及其采用的电路程式。

就电路程式而言，要成倍提高其输出功率的话，通常采用两种方式。

对于单端甲类放大，可以将两只输出功率管并联起来使用，如图1(a)所示。

与单管工作相比，在工作电压保持不变的前提下，屏极电流增大1倍，输出功率也增大1倍，而输入电压和失真则保持不变。

此外，由于双管并联，内阻减小一半，负载电阻也减小一半。

因此只要加大电源的电流容量，并把输出变压器的一次侧阻抗减小一半，很容易把单管A类输出改成双管并联A类工作方式。

实际上，输出变压器的一次侧阻抗并非一定要严格地减小一半，也已能获得比单管工作时大得多的输出功率。

例如，300B作单端A类工作时，输出变压器一次侧阻抗为3～3.5kΩ。

当改为双管并联A类工作时，输出变压器一次侧阻抗可采取1.5～1.6kΩ，此时输出功率大致为单管时的2倍。

不过，如果找不到现成的阻抗为1.5～1.6kΩ的输出变压器，也可以采用一次侧阻抗为2～3kΩ的输出变压器来代用。

500w⼤功率功放电路图（四款功放电路图详解）⼀.500w⼤功率功放电路图（⼤功率单极电源的输出电路）电路的功能本电路是功率放⼤器的输出电路，负载为8欧，有效输出为500W，输出电压为180VP-P，输出电流峰值可达10A以上，所以它也可⽤于⾼输出单极电源。

电源电压为正负95V即使低些也⽆须改变电路参数。

电路⼯作原理负载为8欧时，为了输出500W的功率，根据VCC=√8RLP，VCC应为179V，再将损耗电压考虑在内，可采⽤正负95V双极电源。

四个并联流⼊的总集电极电流IO（MAX），根据IO（MAX）=√2PO/RL公式计算，约为11.2A，应配备能供给这样电流的电源。

如果TT5~TT12各晶体管的直流电流放⼤率HFE2最低为50，则有224MA的基极电流流过，若TT3（TT4）的HFE1也为50，则TT1（TT2）的发射极电流约为4.5MA，电路很容易在这样的电流下⼯作。

象这种HFE作为乘法结果（HFE1*HFE2）的连接⽅式称为达林顿连接。

⼆.500w⼤功率功放电路图（功率放⼤器开关电源电路图）三.500w⼤功率功放电路图（三垦⼤功率⾳响对管2SA2l5l/2SC6Oll）三垦⼤功率⾳响对管2SA2l5l/2SC6Oll，并应⽤这两对⼤功率管，设计出了⼀款⾼性能500W ⼤功率功放电路，电路如下图所⽰，⼯作原理输⼊级由VT1-VT3组成带射极恒流源的差分放⼤器，由VD2-VD4的正向导通电压作基准电压提供给VT3，⽽VD2-VD4的供电⼜由VT4及外围元件组成的恒流源提供，提⾼了输⼊级的稳定性，并具有较⾼的共模抑制能⼒，对于电⽹电压的变化、电⽹⼲扰、电位漂移、温度漂移等都有较强的抑制作⽤，并能很好地消除“厄雷效应（晶体管VCE的变化引起结电容的变化），输⼊管静态电流取1.5mA以保证⾜够的动态。

调RP2可以改变输⼊级静态电流的⼤⼩。

电压放⼤级是由VT5与VT6组成共基极电路，这种电路多⽤于宽带放⼤器，其电流放⼤倍数略⼩于1，但电压增益并不⽐共发射极低，并具有极好的⾼频特性，调RP4可以改变电压放⼤级电流的⼤⼩，本级电流取为5mA⼀6mA，VT7、VT8是它的镜像负载。

音响功放650W高速电源电路图音响功放650W高速电源电路是用下面的PM4020A作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品。

详细电路图如：图4；图1是PM4020A的产品实物图片，在设计图4：里面大大简化电路原理图中的安装和调试，用PM4020A设计的电源基本不需要调试就会可靠工作。

图1是为大功率开关电源设计的专业驱动模块，模块型号定义为：PM4020A和PM4060A两种，PM4020A最大驱动为（以MOS 管为例25A；MOS管）在应用驱动最老的MOS管是IRFP460内部电容大约6000P。

图1；图2；图2是PM4060A最大驱动能力为60A的MOS管或者IGBT管，两个电路图相同、不同的是所使用的驱动IC有区别，前面是使用的IR2101驱动IC、后面是使用IR2181驱动IC，两个驱动电路的脚列完全相同！可以直接代替使用。

采用该模块设计一个大功率1000W到3000W的开关电源是十分简单的事情，你不必花费更多的时间就可以完成，供爱好制作的朋友提供最大的方便。

上面两种模块的全部技术资料由（老铎）设计！所有出版在“电子制作网”上面。

并且由本网站提供完整的成品（如上图片）。

PM4020A每块30元；PM4060A每块 35元；具体订购方法请参考后页。

图3；主要变压器制作图，可以用3K-EI50的磁芯，如果按N2主线圈38匝计算每匝大约7.5V。

制作时按自己需要重新计算。

图3；Q1IRF740Q2IRF740R15.1kR25.1kC71.5u400V D16A10D26A10D36A10D46A10R50.05/5wC1330uF/400vR6100/5wR712K2wGNDD5UF4004D6UF4004D7UF4004D8UF4004GNDKA Vin1G N D2Vout3V17815C3100uF/50VR8150k/1WC4100uF/25GNDR915/1W D9MUR1520D10MUR1520B1EI50C51000u/63vC61000u/63v0V+48V10A HOR 11VSR 10VCC 7LOR6GND5KA 4KB 3IO 8IS 1LOL13VSL 15HOL 16DT 2IC1PM4020A 驱动模块C222u/400v Q3IRF740Q4IRF740GNDR35.1KR45.1KGND38T 3T 11T11TD11MUR1520D12MUR1520-48V10AD13IN4007R101kR1115KC80.1u400vC90.1u400v 220U220VEIM1EIM25F1保险管6AB2EI50inRinL2T7T音响功放650W 高速电源电路图C810u400vKBM1CPU12V 风扇M2CPU12V 风扇W?L431WR110kR111kR1368k KAKBR1012K2WR124.7K+48V10A-48V10A专业音响高速电源原理图由电子制作网出版设计人：刘铎版权所有模块按下面的方法订购一、中国工商银行---------------------------牡丹灵通卡卡号：9558 8031 0011 0610 446收款人：刘小铎二、中国建设银行-----------------------------------龙卡卡号：4367 4237 6228 1090 624收款人：刘小铎三、中国邮政联网-----------------------通存通取卡号：60 6530401 2 20203942收款人：刘小铎四、邮局汇款---------------------------------普通邮汇收款地址：重庆市渝北区嘉州花园A2-18-3室邮编：401147 （在留言栏写明需要的器件）收款人：刘小铎注意：如果您已经汇款！请务必在站内的 [订购确认]上写清楚汇款的信息！说明您需要的套件或元件和您的收货地址和收货人姓名！这样可以确保您需要的东西能及时寄到您手里。

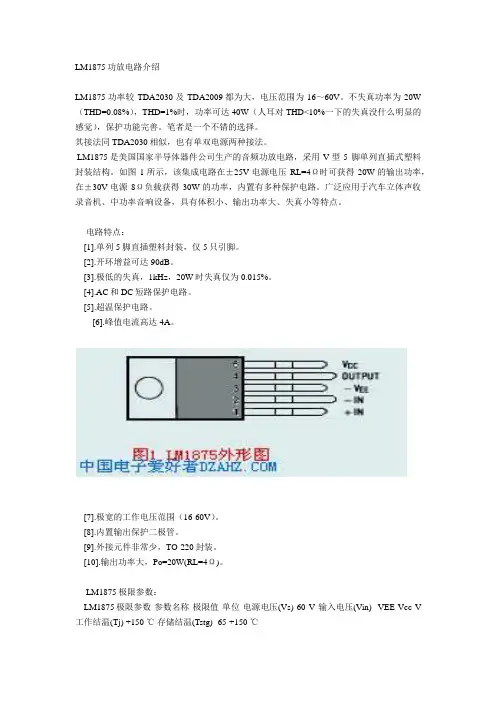

LM1875功放电路介绍LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。

不失真功率为20W （THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。

笔者是一个不错的选择。

其接法同TDA2030相似，也有单双电源两种接法。

LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。

如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。

广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。

电路特点：[1].单列5脚直插塑料封装，仅5只引脚。

[2].开环增益可达90dB。

[3].极低的失真，1kHz，20W时失真仅为0.015%。

[4].AC和DC短路保护电路。

[5].超温保护电路。

[6].峰值电流高达4A。

[7].极宽的工作电压范围（16-60V）。

[8].内置输出保护二极管。

[9].外接元件非常少，TO-220封装。

[10].输出功率大，Po=20W(RL=4Ω)。

LM1875极限参数：LM1875极限参数参数名称极限值单位电源电压(Vs) 60 V 输入电压(Vin) -VEE-Vcc V 工作结温(Tj) +150 ℃存储结温(Tstg) -65-+150 ℃UA741中文资料uA741M，uA741I，uA741C（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

uA741M，uA741I，uA741C芯片引脚和工作说明：1和5为偏置(调零端)，2为正向输入端，3为反向输入端，4接地，6为输出，7接电源8空脚单电源双电源。

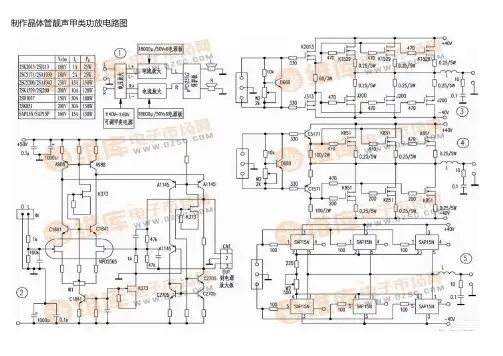

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

目录场效应管功率放大电路 (1)场效应管80W音频功率放大电路 (1)一款性能极佳的JFET-MOSFET耳机功放电路图 (2)100W的MOSFET功率放大器 (2)场效应管(MOSFET)组成的25W音频功率放大器电路图 (4)一种单电源供电的MOSFET功放电路 (6)100W的V-MOSFET功率放大器电路 (6)100W场效应管功率放大电路 (8)全对称MOSFET OCL功率放大器电路图 (9)场效应管功率放大电路如图所示电路是采用功率MOSFET管构成的功率放大器电路。

电路中差动第二级采用2SJ77***率MOSFET，电流镜像电路采用2SK214。

其工作电流为6mA，但电源电压较高(为±50V)，晶体管会发热，因此要接人小型散热器。

场效应管80W音频功率放大电路一款性能极佳的JFET-MOSFET耳机功放电路图100W的MOSFET功率放大器电路图关于电路电容C8是阻止直流电压，如果从输入源的输入直流去耦电容。

如果畅通，将改变这个直流电压偏置值S后续阶段。

电阻R20限制输入电流到Q1 C7 -绕过任何输入的高频噪声。

晶体管Q1和Q2的形式输入差分对和Q9和Q10来源1毫安左右建成的恒流源电路。

预设R1用于调整放大器的输出电压。

电阻R3和R2设置放大器的增益。

第二差的阶段是由晶体管，第三季度和Q6，而晶体管Q4和Q5形式电流镜，这使得第二个差分对漏一个相同的电流。

这样做是为了提高线性度和增益。

Q7和Q8在AB 类模式运行的功率放大级的基础上。

预设R8可用于调整放大器的静态电流。

电容C3和电阻R19组成的网络，提高了高频率稳定度和防止振荡的机会。

F1和F2是安全的保险丝。

电路设置设置在中点R1开机前，然后慢慢调整为了得到一个最低电压（比50mV）输出。

下一步是成立的静态电流，并保持在最低电阻预设的R8和万用表连接跨标记点电路图X和Y的调整R8使万用表读取16.5mV对应50mA的静态电流。

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

AMP晶体管功放电路原理图音频信号经180 ohm的串接电阻输入进来，经过3.3u与R3组成的隔直高通滤波器后进入差分管，原图2.2uF被我换成3.3，低频下潜更深，此处并联0.1uF小电容也是我的习惯，可以某种程度上补偿高频泛音，不知有没有金耳朵可以听出差别，如有请一定将结果转告给我。

呵呵。

C5是去耦电容，可取100p-500p均可。

差分输入级采用的是最简单的差分电路，没有有源负载与有源静态电流源，估计是因为电流源的引入虽然有助于电路的稳定与失真度的保证，但容易使声音发硬，这就是为什么一些老的经典电路声音更加耐听，这也在某种程度上解释了为什么分离功放比集成功放声音更软，你如果剖析过集成功放芯片的话，你会发现里面全是有源负载与有源静态恒流源。

Anyway，这种最简单的差分电路也是经典靓声的。

R4/R8在稳定差分管的同时可减小对它的配对要求，还可适当调节开环增益，据说开环增益对音色的调节也比较关键。

差分放大后送放BD139的VAS（电压放大级），非常简洁，在这里提一下国外很多人对“simple is the best"-简洁至上的理解，他们在设计一个电路的时候，会尽量使元件最少化，先提出比较全面的电路，再试着去掉一个元件，听感，如果有变化则保留，如果没变化则将这个元件永久去掉！这一点在这个电路的VAS级体现得非常明显，呵呵。

简简单单，看起来也很舒服！相伴补偿电容C14在这里是不可缺少的，原图取值24-27pF，我的测试结果与分析显示须在100pF以下才有得保障，于是，取值110，舍我取谁。

C12与R12组成自举电路，C12将输出点电压举高，用经保障三极管的静态工作点，减少开环过程中的非线性失真，R12的引入防止交流短路。

BD140与两只电阻组合起来控制末级电流放大管的静态偏置，经典适用。

后面的电流放大级没有射极输出电阻！这个很特别，原理很简单，不过也很容易出问题。

因为当5200/1943发热的时候，管子的导通电路会降低，继而电路加大，于是管子进一步变烫，恶性循环，管子必烧！常见的电路采用射级电阻可以相当程度的避免这一情况，当电流变大的时候，在射极电阻上的压降会加大，从而起到局部负反馈的效果。

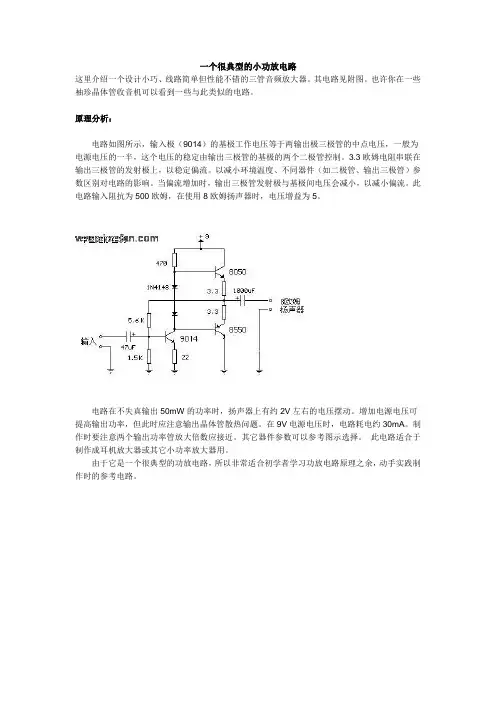

一个很典型的小功放电路
这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。

其电路见附图。

也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。

原理分析：
电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。

3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。

以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。

当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。

此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。

电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。

增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。

在9V电源电压时，电路耗电约30mA。

制作时要注意两个输出功率管放大倍数应接近。

其它器件参数可以参考图示选择。

此电路适合于制作成耳机放大器或其它小功率放大器用。

由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。

简单易制的50W功放电路图
最近自制了一款功放，用来驱动一对自制的书架箱。

这款功放总共只有17个零件，却收到了意想不到的效果，还音效果真实，频响平直，解析力高，功率达50W。

此功放可谓一装即成，特别适合初学者制作，现介绍如下：
电路如图(只画出一个声道)，全机电阻用1／2W，电位器VR可用50k～100k，C2、C4用瓷片电容，BG5、BG6采用大功率管2SC5200，变压器容量大于200W，次级22V×2／4A。

调试：本机一般来说无需调整，装机后测中点电压在50mV内可以认为正常，否则可调R2的阻值，如偏离过高，可加大R2，反之则减小。

马兰士PM功放前级电路
最近在维修一台早期的马兰士PM系列功放时，发现其前级放大电路既简洁又稳定，于是本人用极普通的元器件搭焊后试听，确实不愧为名机电路。

如图所示，本前级电路只要焊接无误，无需调试，开机即可出靓声。

如摩机，改变R18阻值，可改变末级放大管的工作电流。

适当减小R18，可使末级工作在甲类，声音会更靓，不过不要忘了给末级管加散热片。

C2、C8、C10为钽电容。

TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。

<TDA2030引脚图>TDA2030特点:1.开机冲击极小。

2.外接元件非常少。

3.TDA2030输出功率大，Po=18W(RL=4Ω)。

4.采用超小型封装（TO-220）,可提高组装密度。

5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。

6.内含各种保护电路，因此工作安全可靠。

主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。

业余制作时，又会碰到手头无双电源，这就给制作带来困难。

本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。

用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。

利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。

在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。

O’端又是虚地点，它与输入电源的接地端完全隔离。

C2、C3分别为正、负电源的滤波电容。

正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。

由于NE5532在以往的文章中介绍较多，这里不再赘述。

在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。

专业功放电路图贝拉利BEILARLY PM-700专业功放根据贝拉利PM-700功放的实物绘制的一个声道的主功放电路图。

Q1、Q2两只2SC2383构成差分输入级，R8、ZD1、C3组成差分放大器的恒流源。

Q1的基极增加了R3、R4、RP1、D1、D2辅助电路，一是对输入端进行直流钳位，通过调整RP1可对输出中点进行调整；二是对输入的交流信号进行限幅，使输入信号峰峰值被限制在±0.7V以内，防止输入信号过强。

电压放大级Q3、Q4组成第二级差分放大器，Q5、Q6构成集电极负载。

恒压偏置管Q7、Q8两管并联使用，Q8由引线连接安装在散热片上，起到温度补偿作用。

该机每个声道的最大输出功率接近1000W，为保证足够的推动电流，电路设置了两级电流放大。

第一级Q9、Q10使用一对中功率管，两只中功率管b、c极间设有吸收电容C11、Cl2，进行高频相位补偿防止高频自激。

第二级Q11、Q12则使用一对大功率管。

Q11、Q12发射极之间R25、D3将后边七对功率管偏置钳位在很低的水平，上下对管b-e结偏置电压只有±0.3V左右。

实际测量功率管的b-e结电压只有±0.1V，Q11、Q12的b-e结电压只有±0.5V。

这就是该机的电路设计独特之处，末端的低偏置使整机的静态功耗降到最低点。

不追求理论上的高保真，力求使用中不失真的大功率输出和强负荷的经久耐用。

这样的电路设计更适合商业性宣传演出。

一般功放保护电路中只在末级一对功率菅发射极各设置一只取样电阻，可以说是抽选取样。

而该机在每个功率管发射极都设有取样电阻{即R54～R67），任何一只功率管出现过流异常都会使Q27导通，经D8、R70使保护电路启控断开继电器。

上下取样信号分别加在Q27的基极和发射极。

NPN 管一侧有过流现象时发射极电阻压降增加，升高后正电压经过取样电阻加到Q27基极使其导通。

PNP管一侧有过流发生时，将会有负电压加到Q27发射极，也等于抬高其基极电压而导通。

300W音频功放电路图（四款300W音频功放电路图详解）一.300W音频功放电路图选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

输出三极管选用MJL4281A（NPN）和MJL4302A（PNP），具有高带宽，良好的SOA（安全工作区），高线性和高增益。

驱动晶体管选用MJE15034（NPN）和MJE15035（PNP）。

所有器件的额定电压为350V。

性能指标：8Ω4Ω电压增益27dB27dB功率（连续）153W （240W）240W （470W）峰值功率 - 10 ms185W （250W）344W （512W）峰值功率 - 5 ms185W （272W）370W （540W）输入电压1.3V （2.0V）RMS1.3V （2.0V） RMS噪声 *-63dBV （ref. 1V）-63dBV （ref. 1V）S / N比 *92dB92dB失真0.4%0.4%失真（@ 4W）0.04% （1 Khz）0.04% （1 Khz）失真（@ 4W）0.07% （10 kHz）0.07% （10 kHz）摆率》 3V/us》 3V/us300W音频功率放大器电路原理图300W音频功率放大器电源线路图二.由STK3152Ⅲ组成的300W功放电路前置放大电路信号输入采用平衡与不平衡两种方式，平衡输入电路由运放NE5532及外围电路组成，不平衡输入直接送人STK3152Ⅲ的1脚和15脚，经STK3152Ⅲ放大后的信号分别由5、6、10、11脚输出，2、14脚分别为两个声道的负反馈输入端NF。

电源电路功率放大电路每声道采用了8对日本东芝生产的发烧级大功率对管，以保证足够的电流驱动能力。

制作时也可根据实际需要选取合适的功率管数量。

图8对应的印板图见图9。

专业功放电路图1QSC MX-1500 功放>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>NUSUN CE-060 定压输出功放>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>SPIRIT AV-600 功放声艺VA-600功放是一款较为高档的专业功放，下图是根据实物绘制的主功放电路图，其电路结构与传统OCL功放有较大的区别，特别是采用具有电源补偿功能的双电源供电结构，能有效降低功耗和温升，克服强信号时的动态失真，很多国外名牌专业功放也都采用了类似电路。

Q1、Q2组成NPN差分放大器，Q3、Q4构成镜流源。

Q6、Q7组成PNP差分放大器，Q8、Q9是镜流源。

ZD1、ZD2与C5、C6、R7、R14组成+36V稳压器，既给镜流源提供稳压偏置，又是两个差分放大器的发射极的稳压源。

R21、R22组成直流反馈网络，R19、C7、R20、c8组成高频补偿电路。

为了提高电压放大级Q11、Q12驱动电流，比普通功放增加了Q5、Q10缓冲放大级。

恒压偏置电路中Q13采用TIP42这种。

PNP管是此机的另一个特点。

环境温度引起Q11、Q12之间电流增加时，恒压偏置管集电极与发射极之间的压差Uce增大，此电压直接加在Q13的发射极。

加大Q13的偏置而增加导通。

从而达到降低Uce，使推动级Q14、Q15有一个恒定的偏置。

一般功放的恒压偏置管都采用NPN管，Uce 是通过上下偏置电阻分压后提供给偏置管基极，使其增加导通来稳定uce的。
