cad室内设计施工图制图规范

CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。

在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。

一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。

统一的标准可以提高团队协作的效率和图纸的一致性。

2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。

比如，将墙体、家具、装饰物等分别设置在不同的图层上。

另外，图层的命名要尽量简洁明了，方便查找和识别。

3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。

尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。

另外，尺寸标注的文字大小和字体要与整个图纸保持一致。

4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。

图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。

5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。

这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。

二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。

在需要使用这些元素时，只需将相应的图块插入到图纸中即可。

2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。

通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。

5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。

打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。

总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

图面多少可根据图面内容的丰富程度来确定，以 A3 打印出来层次分明又不稀疏为原则。

3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4 同一幅图中，索引序号不得重复。

第 1 页3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7 图面与图框内框竖线之间应留一定的距离。

3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。

4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2 等分尺寸与总体尺寸必须相等，必要时可用 EQ 表示。

4.3 所有标准应在图纸空间视口内以 1- 1 的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5 尺寸标注严禁炸开；严禁小数点。

详见《材料填充图例》6.1 图纸目录6.2 设计说明(天花平面图、墙体定位图、地材铺装图、立面索引图)(包含剖面图、大样图)以楼层从下至上为排序原则；每一个楼层图纸挨次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→ 区域天花布置图→ (区域立面索引图)→立面图→详图。

[注：如有总平面的(立面索引图)时，无需(区域立面索引图) 重复索引。

]一层平面布置图1L-P-01一层立面索引图1L-P-02一层墙体定位图1L-P-03一层天花布置图1L-P-04一层灯具定位图灯具定位)1L-P-05 (如有区域平面部份时，无需总平面一层地材铺装图1L-P-06一层××平面及天花布置图 1L-PM01 1L-PM02第 3 页一层××立面图-01、-02 1L-E-01一层××立面图-03、-04 1L-E-02[注：详图部份根据图纸阶段而定]一层××剖面大样图 1L-D-01……二层平面布置图2L-P-01二层立面索引图2L-P-02二层墙体定位图2L-P-03二层天花布置图2L-P-04二层墙体定位图2L-P-05二层地材铺装图2L-P-06……装饰图纸(平面，立面，剖面，公共节点)；打孔装订。

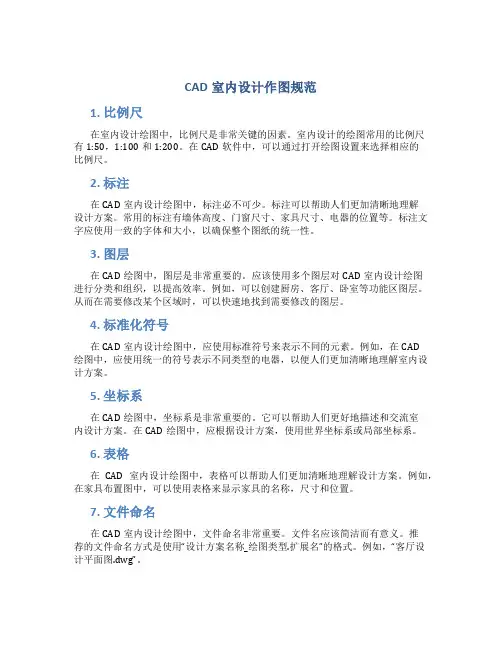

CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。

室内设计的绘图常用的比例尺有1:50，1:100和1:200。

在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。

2. 标注在CAD室内设计绘图中，标注必不可少。

标注可以帮助人们更加清晰地理解设计方案。

常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。

标注文字应使用一致的字体和大小，以确保整个图纸的统一性。

3. 图层在CAD绘图中，图层是非常重要的。

应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。

例如，可以创建厨房、客厅、卧室等功能区图层。

从而在需要修改某个区域时，可以快速地找到需要修改的图层。

4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。

例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。

5. 坐标系在CAD绘图中，坐标系是非常重要的。

它可以帮助人们更好地描述和交流室内设计方案。

在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。

6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。

例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。

7. 文件命名在CAD室内设计绘图中，文件命名非常重要。

文件名应该简洁而有意义。

推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。

例如，“客厅设计平面图.dwg”。

8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。

通常使用DWG或DXF格式保存。

这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。

9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。

尺寸特性可以帮助人们更好地描述和交流室内设计方案。

例如，在绘图中应该使用一致的尺寸单位和格式。

如使用英寸、毫米等系统作为长度单位。

10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。

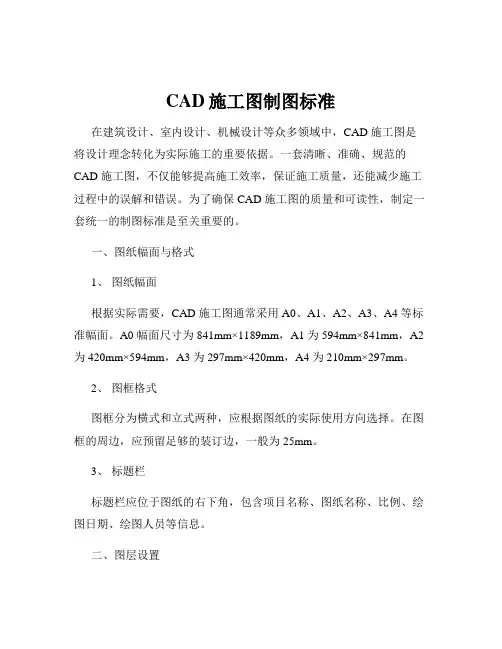

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。

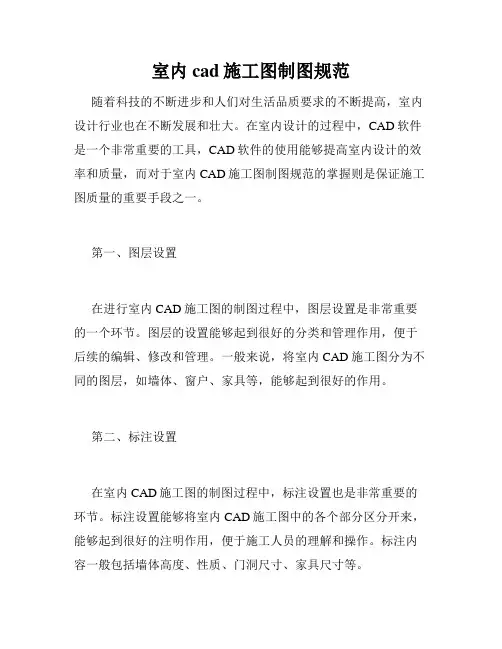

室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。

在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。

第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。

图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。

一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。

第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。

标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。

标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。

第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。

符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。

第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。

线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。

线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。

第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。

不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。

在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。

总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。

前言在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。

专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

本书是以制图标准为基础，结合具体工程实例书写而成。

书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。

书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。

此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。

书中所附光盘内图纸均含标准图层。

符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。

图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。

写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。

目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。

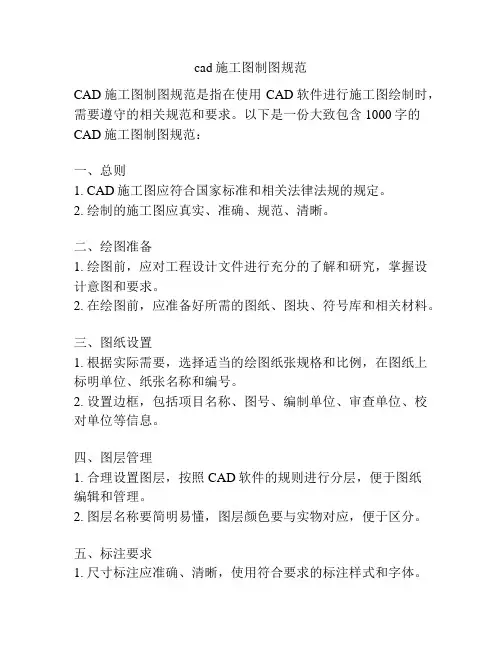

cad施工图制图规范CAD施工图制图规范是指在使用CAD软件进行施工图绘制时，需要遵守的相关规范和要求。

以下是一份大致包含1000字的CAD施工图制图规范：一、总则1. CAD施工图应符合国家标准和相关法律法规的规定。

2. 绘制的施工图应真实、准确、规范、清晰。

二、绘图准备1. 绘图前，应对工程设计文件进行充分的了解和研究，掌握设计意图和要求。

2. 在绘图前，应准备好所需的图纸、图块、符号库和相关材料。

三、图纸设置1. 根据实际需要，选择适当的绘图纸张规格和比例，在图纸上标明单位、纸张名称和编号。

2. 设置边框，包括项目名称、图号、编制单位、审查单位、校对单位等信息。

四、图层管理1. 合理设置图层，按照CAD软件的规则进行分层，便于图纸编辑和管理。

2. 图层名称要简明易懂，图层颜色要与实物对应，便于区分。

五、标注要求1. 尺寸标注应准确、清晰，使用符合要求的标注样式和字体。

2. 字体大小要适中，字体类型要统一，避免使用过小或不易辨认的字体。

六、线型和线宽1. 使用合适的线型和线宽进行绘制，区分不同的实体和结构。

2. 线型和线宽的选择要与实际物体对应，便于阅读和理解。

七、圆角处理1. 在绘图中，需要合理处理圆角，使之与实际物体一致。

2. 圆角处理应简洁、规范，避免过度细化。

八、符号使用1. 使用合适的符号和图标进行标注和表示，便于阅读和理解。

2. 符号的大小、形状和比例要与实际相符，避免使用过小或不易识别的符号。

九、图纸完整性1. 绘制的施工图要完整、不缺少任何需要说明的内容。

2. 确保绘图中的文字、线条、标注等都清晰可辨认。

十、绘图规范1. 绘制的施工图要按照绘图标准要求和要点进行，避免随意绘制。

2. 确保绘图的整体风格和内容一致性，便于理解和使用。

以上是一份大致包含1000字的CAD施工图制图规范，具体还需根据实际情况进行补充和调整。

在实际操作中，还需要结合具体的绘图要求和CAD软件的使用方法进行操作。

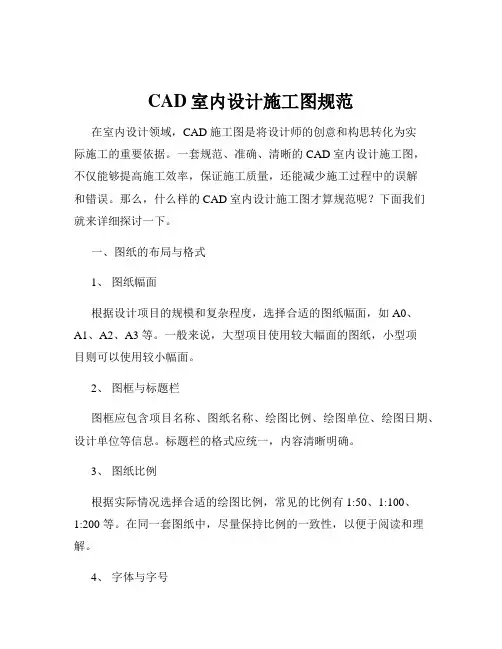

CAD室内设计施工图规范在室内设计领域，CAD 施工图是将设计师的创意和构思转化为实际施工的重要依据。

一套规范、准确、清晰的 CAD 室内设计施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

那么，什么样的 CAD 室内设计施工图才算规范呢？下面我们就来详细探讨一下。

一、图纸的布局与格式1、图纸幅面根据设计项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2、A3 等。

一般来说，大型项目使用较大幅面的图纸，小型项目则可以使用较小幅面。

2、图框与标题栏图框应包含项目名称、图纸名称、绘图比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式应统一，内容清晰明确。

3、图纸比例根据实际情况选择合适的绘图比例，常见的比例有 1:50、1:100、1:200 等。

在同一套图纸中，尽量保持比例的一致性，以便于阅读和理解。

4、字体与字号图纸中的文字应使用规范的字体，如宋体、黑体等，字号大小应根据内容的重要性和图纸的比例进行选择，一般标注文字的字号要大于说明文字的字号。

二、图层的设置与管理1、图层分类将不同类型的图形元素放置在不同的图层中，如墙体图层、门窗图层、家具图层、标注图层等。

这样可以方便对图形进行编辑和管理，同时也可以控制图形的显示和打印。

2、图层颜色为每个图层设置不同的颜色，以便于区分和识别。

颜色的选择应遵循一定的原则，如墙体图层使用深色，家具图层使用浅色等。

3、图层线型根据图形元素的性质设置不同的线型，如实线、虚线、点划线等。

例如，墙体使用实线，轴线使用点划线。

4、图层锁定与冻结对于已经绘制完成且不需要修改的图层，可以进行锁定或冻结操作，以防止误操作。

三、图形的绘制规范1、墙体墙体应使用双线表示，标注墙体的厚度和材质。

在绘制墙体时，要注意墙体的交接关系和转角处理。

2、门窗门窗应按照实际尺寸和样式进行绘制，并标注门窗的编号、尺寸和开启方向。

3、家具家具的绘制应简洁明了，尺寸准确，并标注家具的名称和型号。

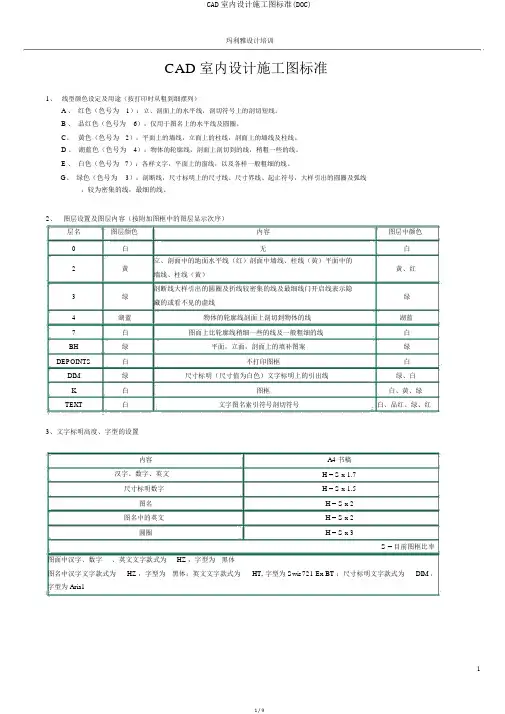

玛利雅设计培训CAD 室内设计施工图标准1、线型颜色设定及用途（按打印时从粗到细摆列）A 、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。

B 、品红色（色号为6）：仅用于图名上的水平线及圆圈。

C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。

D 、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。

E 、白色（色号为7）：各样文字，平面上的窗线，以及各样一般粗细的线。

G、绿色（色号为3）：剖断线，尺寸标明上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。

2、图层设置及图层内容（按附加图框中的图层显示次序）层名图层颜色内容图层中颜色0 白无白2 黄立、剖面中的地面水平线（红）剖面中墙线、柱线（黄）平面中的黄、红墙线、柱线（黄）3 绿剖断线大样引出的圆圈及折线较密集的线及最细线门开启线表示隐绿藏的或看不见的虚线4 湖蓝物体的轮廓线剖面上剖切到物体的线湖蓝7 白图面上比轮廓线稍细一些的线及一般粗细的线白BH 绿平面，立面，剖面上的填补图案绿DEPOINTS 白不打印图框白DIM 绿尺寸标明（尺寸值为白色）文字标明上的引出线绿、白K 白图框白、黄、绿TEXT 白文字图名索引符号剖切符号白、品红、绿、红3、文字标明高度、字型的设置内容A4 书稿汉字、数字、英文H = S x 1.7尺寸标明数字H = S x 1.5图名H = S x 2图名中的英文H = S x 2圆圈H = S x 3S = 目前图框比率图面中汉字、数字、英文文字款式为HZ ，字型为黑体图名中汉字文字款式为HZ ，字型为黑体；英文文字款式为HT, 字型为 Swis721 Ex BT ；尺寸标明文字款式为DIM ，字型为 Arial玛利雅设计培训4、尺寸标明及文字说明形式的设置资料标明在一般在图面右边或上侧（关于剖面图或大样图中能够雅观为准不加以要求）尺寸标明在图面左边或下侧（一般标明为三段式，标不下或内容较少的状况下可标明为两段式）标明格式（尺寸标明格式DIM ）(1) 几何尺寸线间隔0 (3) 说明单位0延伸 1 缩放比率 1延伸线原点偏移 1 格式None偏差允许量高Architectural Tick 0.5 箭头尺寸 1 字体DIM 中心没有文字高 1.5色彩绿空隙0.5比率目前图框比率色彩白(2) 格式限制在线内拟合No Leader水平对齐Centered垂直对齐Above标明格式（文字标明格式TEXT ）(1) 几何尺寸线间隔0 (3) 说明单位0延伸 1 缩放比率 1延伸线原点偏移 1 格式None偏差允许量高Right-Angle 0.5 箭头尺寸 1.5 字体HZ 中心没有文字高 1.5色彩绿空隙0.5比率目前图框比率色彩白(2) 格式限制在线内拟合No Leader水平对齐Centered垂直对齐Above5、线型设置A 、中轴线CenterB 、隐藏日光灯带DashedC、不行见的物体结构线DashedD 、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用资料标明举例（文字说明不要重复标明，以能说明图面为准）玛利雅设计培训600x600 白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm 夹板 18mm 夹板 18mm 夹板龙骨18mm 夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨 30x30 角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20 孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm 钢化玻璃 5mm 清玻璃5mm 明镜5mm 车边明镜隐藏日光灯带（平、立面）隐藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面 )银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥沙浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm 钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标明尺寸标明一般需要注明：最外整体尺寸中间结构尺寸最内功能尺寸分尺寸与整体尺寸一定相等，必需时可用EQ 表示第二层标明应以第一层标明的尾端为起点，不要重复标明。

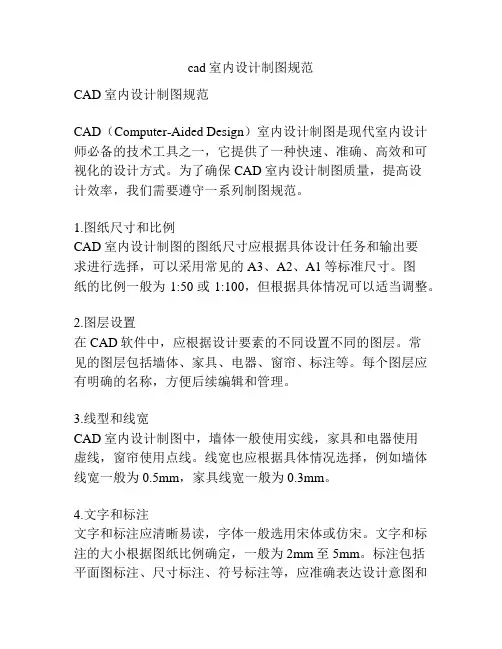

cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。

为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。

1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。

图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。

2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。

常见的图层包括墙体、家具、电器、窗帘、标注等。

每个图层应有明确的名称，方便后续编辑和管理。

3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。

线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。

4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。

文字和标注的大小根据图纸比例确定，一般为2mm至5mm。

标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。

5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。

应组织好图块的库文件，方便后续的复用和编辑。

6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。

平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。

7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。

8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。

命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。

9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。

输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。

适用于建筑、室内设计的CAD制图规范不同行业CAD图纸的复杂程度不同，制图规范也不尽相同，不同的设计单位对字体、格式的要求也不完全相同，因此这种问题很难回答，最近从网上看到一篇关于制图规范的文章，写得还比较细，可以供学习建筑和室内设计的人做一个参考.（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1．粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2．中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线:0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5．细点划线:0.1-0.13mm 1.中心线、对称线、定位轴线。

6．细折断线:0.1-0.13mm 1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1．m:ø12mm(在A0、A1、A2图纸)2．m:ø10mm(在A3、A4图纸)3．A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01–B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸) 5．箭头为视图方向。

cad施工图制图规范CAD施工图制图规范是指在CAD软件中绘制施工图时需要遵循的一些规范和标准，以确保施工图的准确性和完整性。

下面是一些常见的CAD施工图制图规范：1. 绘图单位和比例：在开始绘制施工图之前，首先确定绘图的单位和比例。

常用的单位有毫米、厘米、米和英尺。

比例一般根据图纸的尺寸和所需表达的信息来确定，例如1:50或1:100等。

2. 图幅和框架：在每张施工图上应标明图幅和框架。

图幅指的是图纸的大小，例如A0、A1、A2等。

框架包括图纸的标题、图号、比例尺、制图日期等信息。

3. 图层设置：利用CAD软件的图层功能来设置施工图的各个图层，例如建筑层、结构层、电气层等。

每个图层应有明确的名称和颜色，并且各个图层之间应有明确的划分和分离。

4. 绘图标准：根据相关标准和规范，绘制各种图形和符号。

例如，在绘制平面布置图时，使用不同的线型和线宽来表示不同的构件和设备。

5. 尺寸标注：绘制施工图时需要标注各个构件和设备的尺寸。

尺寸标注应清晰、准确，并且与实际情况一致。

标注的文字应清晰可读，一般使用工程字体。

6. 图形符号：根据相关标准和规范，使用合适的图形符号来表示不同的构件、设备和管线等。

符号应具有统一的规范和标准，以确保信息的准确传达。

7. 绘图精度：在绘制施工图时，应注意绘图的精度和准确性。

各个构件和设备的位置、尺寸等应与实际情况相符。

在进行绘图时，可以使用CAD软件的辅助功能来保证绘图的准确性。

8. 标注和说明：在施工图中应标注和说明各个构件和设备的具体信息，例如材料、规格、型号等。

标注和说明的文字应清晰可读，并与图纸的比例相符。

9. 图纸检查：在绘制施工图后，应进行图纸的检查和审查，确保图纸的正确性和完整性。

检查包括对图纸的内容、格式、标注等方面进行全面的检查和核对。

以上是一些常见的CAD施工图制图规范，可以根据具体项目的需求和要求进行进一步细化和补充。

通过遵循这些规范和标准，可以提高施工图的质量和效果，减少误差和问题的发生，为施工工作提供有效的支持和指导。

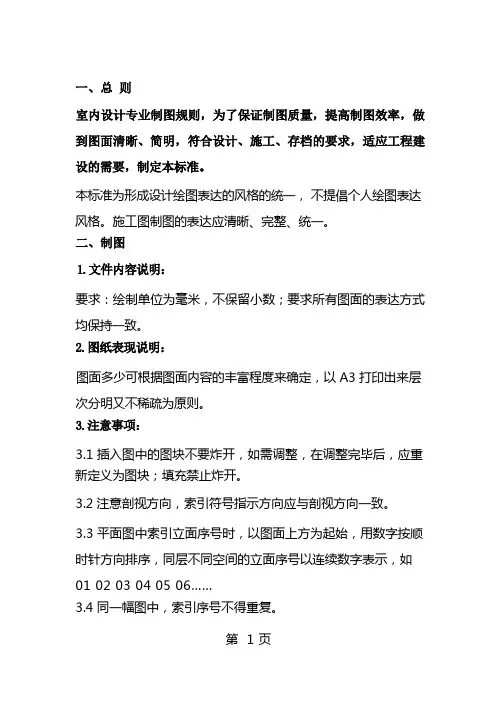

一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求,适应工程建设的需要，制定本标准。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

二、制图1.文件内容说明：要求:绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致.2.图纸表现说明:图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。

3。

注意事项：3.1插入图中的图块不要炸开，如需调整,在调整完毕后,应重新定义为图块；填充禁止炸开。

3.2注意剖视方向，索引符号指示方向应与剖视方向一致。

3。

3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示,如01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。

3。

6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。

3。

8确保画面均衡、美观、各视图间应按照对应的原则排版。

4.尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。

4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。

4.3所有标准应在图纸空间视口内以1—1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4。

4门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5尺寸标注严禁炸开；严禁小数点。

5。

填充说明：详见《材料填充图例》6.图纸目录编排（图号编号）说明：6。

1图纸目录6.2设计说明6.3装饰专业:6.3。

1图纸命名：总平面图-————-ZP区域空间平面图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图——-—-—-E详图--—-—--—D（包含剖面图、大样图)6。

3。

2图纸顺序：以楼层从下至上为排序原则;每个楼层图纸依次为:平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→（区域立面索引图)→立面图→详图。

室内设计施工图的制图整体规范室内设计施工图的制图整体规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房立面图13. 厨房立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间立面图20. 卫生间立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
