怎么使用CAD绘制建筑平面图我们都知道CAD可以绘制很多行业的图纸，并且这些图纸都有固定的画法。
那么大家知道怎么使用CAD绘制建筑平面图吗?下面是店铺整理的怎么使用CAD绘制建筑平面图的方法，希望能帮到大家!使用CAD绘制建筑平面图的方法建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车图 19单段画次梁通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
CAD绘制楼宇平面图的步骤CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于建筑设计、工程设计和制图等领域的软件工具。
在绘制楼宇平面图方面，CAD可以提供高效准确的绘图功能，极大地简化了设计师的工作流程。
下面将介绍CAD绘制楼宇平面图的具体步骤，并提供一些使用技巧。
1. 收集并整理资料在开始绘制楼宇平面图之前，首先需要收集相关的资料和文件，包括建筑的设计图纸、平面布局图、尺寸规格等。
这些资料将作为参考，有助于确保绘制出准确的平面图。
同时，还需要考虑绘图所需的比例尺，以便在CAD软件中进行设置。
2. 创建图层在CAD软件中，可以使用图层（Layer）来组织和管理不同的绘图元素。
为了更好地控制绘图的组织和显示效果，建议根据需要创建不同的图层，如墙体、门窗、家具等。
通过设置每个图层的颜色、线型和线宽等属性，可以使图纸更加清晰易读。
3. 绘制基本轮廓在CAD软件的绘图界面中，首先使用直线工具绘制建筑物的基本轮廓。
根据提供的设计图纸和平面布局图，按照比例逐步描绘外墙和内墙的位置。
可以使用CAD软件提供的辅助工具，如吸附、捕捉等，帮助精确绘制墙体线段的连接关系。
4. 描绘房间布局根据平面布局图，使用CAD软件的矩形工具或多边形工具描绘各个房间的形状和位置。
可以在不同的图层中绘制不同的房间，以便后续编辑和修改。
同时，可以设置图层的显示属性，如填充颜色、透明度等，使平面图更具可读性和美观度。
5. 添加门窗和家具根据设计图纸和平面布局图，使用CAD软件的门窗工具绘制房间中的门窗位置和尺寸。
同样地，可以在不同的图层中绘制不同的门窗，以便后续编辑和修改。
此外，还可以使用CAD软件提供的家具库，快速添加和插入各种家具元素，如桌椅、床铺等。
6. 标注和注释为了使平面图更加完整和易于理解，需要添加适当的标注和注释。
在CAD软件中，可以使用标注工具绘制尺寸标注、文字注释等。
可以根据需要选择标注样式和文字字体，确保标注内容清晰可读。
CAD中绘制建筑平面图的详细步骤建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。
下面将详细介绍CAD中绘制建筑平面图的步骤。
第一步，打开CAD软件，新建一个空白文件。
选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。
第二步，开始绘制建筑的外墙轮廓。
选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。
如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。
第三步，绘制建筑物内部的墙体。
选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。
使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。
第四步，添加门窗等建筑物的开口。
选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。
可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。
第五步，标注和注释建筑平面图。
选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。
选择注释工具，在平面图上添加文字描述、箭头、图例等注释。
第六步，绘制建筑物的内部布局。
使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。
第七步，绘制建筑物的家具和设备。
选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。
第八步，调整图层和颜色。
根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。
第九步，保存和打印建筑平面图。
保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。
以上是CAD中绘制建筑平面图的详细步骤。
通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。
希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
cad2007绘制室内平面图教程在CAD里面我们经常需要绘制一些平面图，下面是店铺带来关于cad2007绘制室内平面图教程的内容，希望可以让大家有所收获!cad2007绘制室内平面图教程这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD 的工具面板。
工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。
首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。
我们先来看怎么画直线。
左侧工具面板第一个就是直线，这里要注意画直线要选择“正交”，“正交”没有打开画的就是斜线。
图中红色框住的地方是我们要注意的。
点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数值按“回车键”就可以了。
墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一样的线了，间距就是刚才输入的数值。
用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。
这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成，所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标注设置的，请关注。
标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。
下面我们再标注就方便多了。
标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。
cad如何绘制基础房屋平面图
房屋的平面图其实很好绘制，因为cad的绘图能力很强大。
那么大家知道cad如何绘制基础房屋平面图吗?下面是店铺整理的cad如何绘制基础房屋平面图的方法，希望能帮到大家!
cad绘制基础房屋平面图的方法
1、这张图用了直线、偏移、修剪工具来完成的。
2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它。
这张图不懂的可以看看前面几篇说到。
3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。
4、如下图把其它的窗都改为青色。
5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。
6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。
7、单击要拾取点。
8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。
选择之后按空格键。
9、在跳到如下图，单击确定就可以了。
10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。
下一篇是门和梁的画法。

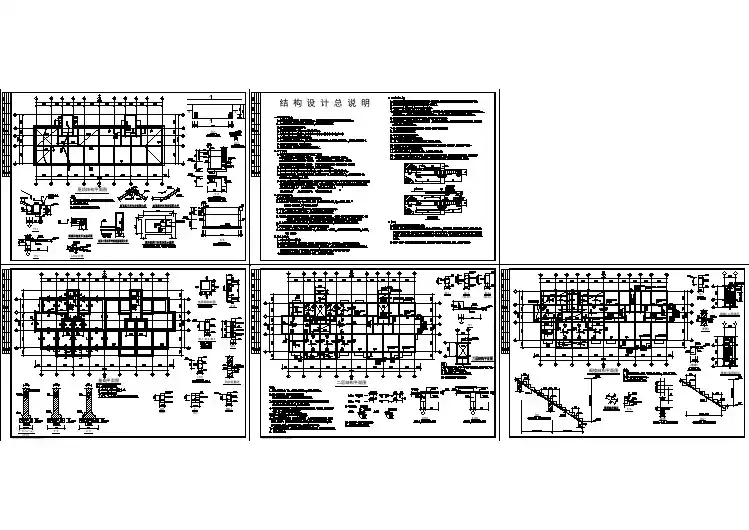

在CAD中如何画建筑基础图
大家知道CAD平时经常画一些建筑平面图，那么大家知道在CAD 中如何画建筑基础图吗?下面是店铺整理的在CAD中如何画建筑基础图的方法，希望能给大家解答。
在CAD中画建筑基础图的方法
我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择“墙体——绘制墙体”进行墙线的添加，根据需要使用鼠标绘制即可。
完成墙线的绘制后，我们进行门窗的添加，选择“门窗——门窗”，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。
完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。
在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适的位置点击鼠标即可。
当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击“俯视”，调整视角，从而获得不同的图纸。
在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。
利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。
利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。
下面将介绍利用CAD绘制建筑平面图的步骤。
步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。
建筑平面图通常包括建筑物的布局、尺寸、标注等信息。
了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。
步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。
可以选择使用现有的模板文件，以节省时间和精力。
建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。
步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。
可以使用线段、弧线、圆等基本绘图工具来完成。
确认建筑物的形状、尺寸等参数并准确输入。
根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。
步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。
可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。
添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。
步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。
可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。
在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。
步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。
可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。
此外，需要添加标注来标示墙体、门窗等的尺寸和特征。
标注功能可以通过CAD软件的“标注”命令完成。
步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。
在创建图层时，可以为不同的元素分配不同的颜色和线型。
利用CAD进行绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑行业的工具，它能够帮助设计师以更高效的方式创建和修改建筑平面图。
在这篇文章中，我们将了解使用CAD软件制作建筑平面图的基本步骤。
1. 收集需求和测量数据在开始使用CAD软件之前，首先需要收集建筑项目的需求和测量数据。
这包括了解土地面积、建筑尺寸和功能需求等。
确保对于建筑的每个细节都有准确的测量数据，这是成功绘制建筑平面图的关键。
2. 创建新项目在CAD软件中，打开一个新的项目文件。
你可以选择使用已有的模板，比如建筑平面图、草图或绘图模板。
在新项目文件中，你可以创建建筑物的基本草图。
3. 绘制外部轮廓根据收集到的测量数据，在CAD软件中绘制建筑物的外部轮廓。
你可以使用线和弧线工具创建墙壁、窗户和门等元素。
确保将尺寸和比例设置正确，以获得准确的建筑平面图。
4. 绘制内部墙壁和隔板根据建筑物的功能需求，在CAD软件中绘制内部墙壁和隔板。
这些可以通过创建新的线元素来完成。
确保考虑到墙壁和隔板的厚度，并将它们正确地连接到外部墙壁，以形成合理的房间和空间。
5. 插入窗户和门在CAD软件中，插入窗户和门等元素。
你可以使用CAD软件提供的库文件来选择适当的窗户和门的形状和尺寸。
将这些元素放置在适当的位置，确保与建筑的其他部分连接正确。
6. 添加家具和装饰物根据建筑平面图的需求，添加家具和装饰物等细节。
CAD软件通常提供了一些标准家具和装饰物的库文件，你可以从中选择适合你的设计的元素。
7. 调整比例和布局在绘制建筑平面图的过程中，你可能需要调整比例和布局。
这可以通过使用CAD软件提供的缩放和控制布局的工具来完成。
确保建筑平面图的比例和布局符合设计要求。
8. 添加文本和标注在平面图上添加文本和标注，以说明建筑的不同部分和细节。
这可以帮助其他人更好地理解你的设计意图。
CAD软件提供了一些文字和标注工具，可供你使用。
9. 检查并保存文件在完成建筑平面图之前，确保审查和检查绘图。
CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。
它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。
对于建筑平面图的绘制，以下是一些重要步骤和要点。
第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。
这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。
收集到的信息将作为绘图的依据。
第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。
根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。
第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。
根据设计要求，绘制建筑物的外界轮廓线条。
可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。
第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。
可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。
确保按比例准确地绘制空间，并保持适当的尺寸和间距。
第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。
使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。
添加文字注释，标明房间名称或其他重要信息。
第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。
这包括窗户、门、楼梯、卫生间等。
使用CAD软件提供的绘图工具，绘制并标注这些细节。
确保它们与建筑平面图的比例和尺寸相符。
第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。
确保图纸的准确性和一致性，以及符合设计要求。
检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。
第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。
可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。
