室内设计CAD绘图比例

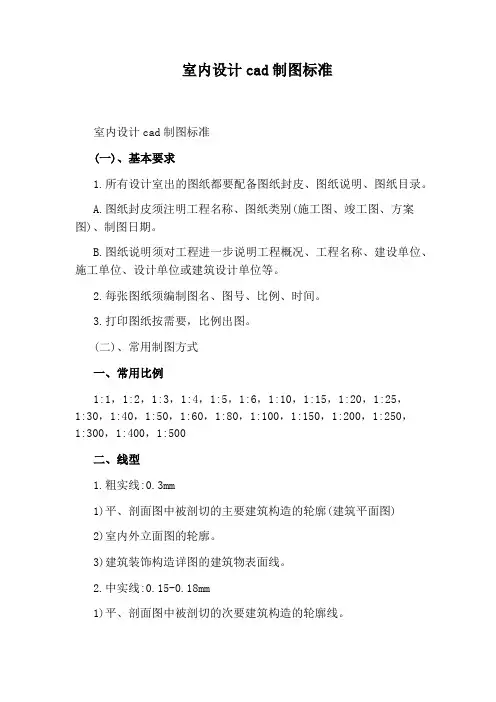

室内设计cad制图标准室内设计cad制图标准(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要，比例出图。

(二)、常用制图方式一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1.粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2.中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1.m:ø12mm(在A0、A1、A2图纸)2.m:ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。

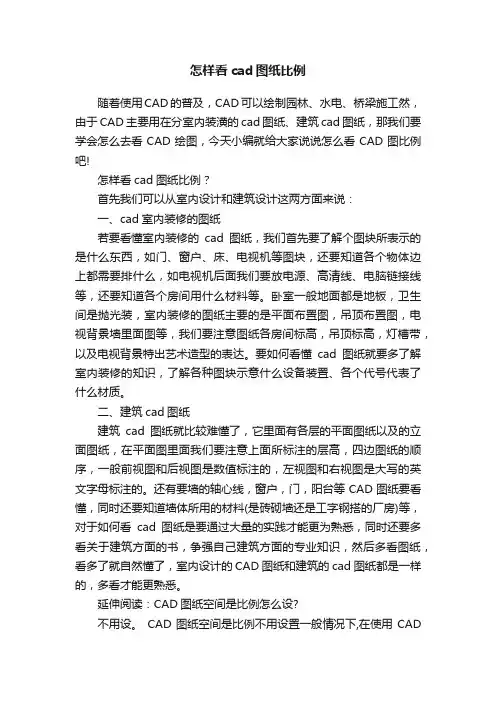

怎样看cad图纸比例随着使用CAD的普及，CAD可以绘制园林、水电、桥梁施工然，由于CAD主要用在分室内装潢的cad图纸、建筑cad图纸，那我们要学会怎么去看CAD绘图，今天小编就给大家说说怎么看CAD图比例吧!怎样看cad图纸比例？首先我们可以从室内设计和建筑设计这两方面来说：一、cad室内装修的图纸若要看懂室内装修的cad图纸，我们首先要了解个图块所表示的是什么东西，如门、窗户、床、电视机等图块，还要知道各个物体边上都需要排什么，如电视机后面我们要放电源、高清线、电脑链接线等，还要知道各个房间用什么材料等。

卧室一般地面都是地板，卫生间是抛光装，室内装修的图纸主要的是平面布置图，吊顶布置图，电视背景墙里面图等，我们要注意图纸各房间标高，吊顶标高，灯槽带，以及电视背景特出艺术造型的表达。

要如何看懂cad图纸就要多了解室内装修的知识，了解各种图块示意什么设备装置、各个代号代表了什么材质。

二、建筑cad图纸建筑cad图纸就比较难懂了，它里面有各层的平面图纸以及的立面图纸，在平面图里面我们要注意上面所标注的层高，四边图纸的顺序，一般前视图和后视图是数值标注的，左视图和右视图是大写的英文字母标注的。

还有要墙的轴心线，窗户，门，阳台等CAD图纸要看懂，同时还要知道墙体所用的材料(是砖砌墙还是工字钢搭的厂房)等，对于如何看cad图纸是要通过大量的实践才能更为熟悉，同时还要多看关于建筑方面的书，争强自己建筑方面的专业知识，然后多看图纸，看多了就自然懂了，室内设计的CAD图纸和建筑的cad图纸都是一样的，多看才能更熟悉。

延伸阅读：CAD图纸空间是比例怎么设?不用设。

CAD图纸空间是比例不用设置一般情况下,在使用CAD软件制图时候,在模板中绘制零件图以及装配图,在布局中导入图框;图框可。

画图时按1:1,只有需要出图纸时才需要比例。

1、把图框画在纸张空间,图框比例不变,打印的比例可以按要求调整,而且可以同一张图多个打印比例。

室内设计cad制图规范在室内设计领域，cad制图已经成为了必须的技能之一。

通过cad制图软件，室内设计师能够非常精准地完成各种图纸的绘制，如平面图、立面图、剖面图、电气图、水暖图等等。

而在进行cad 制图的时候，需要遵循一定的规范，才能保证绘制出来的图纸具有良好的可读性和可操作性。

下面就来了解一下室内设计cad制图的规范。

1. 尺寸标注规范在进行平面图的绘制时，尺寸标注是必不可少的一个环节。

因为尺寸标注可以让使用者很快地了解到物品的具体尺寸，从而更好地进行设计。

在进行尺寸标注时，需要注意一下几点：1）尺寸标注不要过于密集。

2）标注尺寸的时候，要按照一定的方法进行排序。

3）尽量避免交叉标注。

4）标注字体的大小、颜色、字型要有一定的规范。

2. 图框标注规范在进行cad绘制时，图框也是一个非常重要的元素。

图框可以让使用者了解到图纸的具体信息、比例尺、日期、制图人员等等，从而更好地进行操作。

在进行图框绘制时，需要注意一下几点：1）图框的比例要与绘图的实际大小相符。

2）标注的位置要合理，不要挤占绘图区域。

3）标注内容要简洁、明了。

3. 电气符号标准在进行电气图纸绘制时，需要使用到一些电气符号，如电灯、插座、开关等。

这些符号必须清晰、准确地表达出来，从而方便使用者查看、理解。

在进行电气符号绘制时，需要注意一下几点：1）电气符号的大小、颜色、形状要有一定的规范。

2）符号的位置要合理、有序。

3）标注电气符号时，需注明其类型、安装位置、数量等信息。

4. 剖面图标准在进行室内设计时，剖面图也是非常必要的一个环节。

剖面图可以让使用者更好地了解到物品的具体构造、各种材质、高度、距离等信息，从而更好地进行设计。

在进行剖面图绘制时，需要注意以下几点：1）剖面图绘制要有层次、有序。

2）标注有关各种材料、颜色、质地等信息。

3）标注高度、距离等尺寸信息。

以上就是室内设计cad制图规范的一些基本内容。

在进行cad 制图时，需要特别注意这些规范，从而保证绘制出来的图纸具有良好的可读性和可操作性。

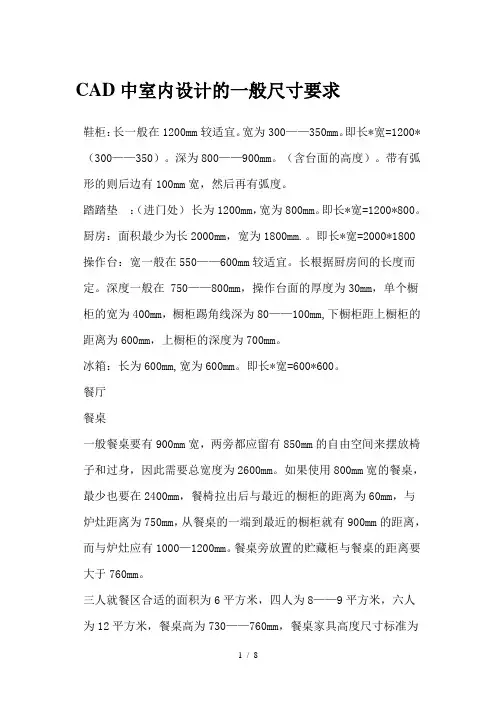

CAD中室内设计的一般尺寸要求鞋柜：长一般在1200mm较适宜。

宽为300——350mm。

即长*宽=1200*（300——350）。

深为800——900mm。

（含台面的高度）。

带有弧形的则后边有100mm宽，然后再有弧度。

踏踏垫：（进门处）长为1200mm，宽为800mm。

即长*宽=1200*800。

厨房：面积最少为长2000mm，宽为1800mm.。

即长*宽=2000*1800 操作台：宽一般在550——600mm较适宜。

长根据厨房间的长度而定。

深度一般在 750——800mm，操作台面的厚度为30mm，单个橱柜的宽为400mm，橱柜踢角线深为80——100mm,下橱柜距上橱柜的距离为600mm，上橱柜的深度为700mm。

冰箱：长为600mm,宽为600mm。

即长*宽=600*600。

餐厅餐桌一般餐桌要有900mm宽，两旁都应留有850mm的自由空间来摆放椅子和过身，因此需要总宽度为2600mm。

如果使用800mm宽的餐桌，最少也要在2400mm，餐椅拉出后与最近的橱柜的距离为60mm，与炉灶距离为750mm，从餐桌的一端到最近的橱柜就有900mm的距离，而与炉灶应有1000—1200mm。

餐桌旁放置的贮藏柜与餐桌的距离要大于760mm。

三人就餐区合适的面积为6平方米，四人为8——9平方米，六人为12平方米，餐桌高为730——760mm，餐桌家具高度尺寸标准为700mm,720mm,740mm,760mm四人规格，椅凳尺寸为400mm,420mm,440mm三个规格。

水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。

即下橱柜距上橱柜的距离为500——600mm。

卫生间脸盆脸盆的安装高度为800——840mm。

脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。

脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。

《室内设计AutoCAD制图》课程标准1.课程说明《室内设计AutoCAD制图》课程标准课程编码〔 38244 〕承担单位〔美术学院〕制定〔〕制定日期〔2022年10月25日〕审核〔专业指导委员会〕审核日期〔2022年10月26日〕批准〔〕批准日期〔2022年10月29日〕（1）课程性质：本门课程是室内艺术设计类专业的的学生必须掌握的一门核心课，是专业必修课程。

（2）课程任务：主要针对室内装饰施工图、房屋建筑施工图及家具设计图等岗位开设，主要任务是培养学生在室内设计施工图，建筑制图、家具制图等岗位的绘制室内设计施工图、平面图、家具设计、土木、机械、水利等方面室内设计的绘图能力、读图能力和实践操作能力，要求学生掌握软件的基本操作技能和综合运用各项功能解决实际问题方面的基本技能。

（3）课程衔接：在课程设置上，前导课程有设计基础、设计速写、空间创意表现、室内设计制图基础，后续课程有室内设计原理与设计要素、设计透视学、室内装饰工程规程和质量验收(室内) 室内手绘快速表现效果图3Dmax\vray效果图表现居住空间设计公共室内空间设计装饰材料与施工工艺室内工程概预算(室内) 。

2.学习目标室内设计AutoCAD制图，使学生熟练掌握建筑图形的绘制方法和操作技巧，培养出既能掌握软件的基本操作技能，又能综合运用各项功能解决实际问题，设计制作出标准的建筑图形的专门人才。

本课程是室内专业学生的一门实践性较强的技术专业课，是培养室内工程技术应用型人才的知识结构和能力结构的重要组成部分。

通过本课程的学习，掌握AutoCAD基本命令和灵活运用能力；培养空间想象能力和一定的分析与表达能力；培养使用计算机设备与AutoCAD软件绘制建筑图样的能力。

通过本课程的学习，实现以下目标的专业必修课程；知识目标：通过cad基础知识的学习，掌握基础操作、掌握软件功能的同时，应用软件进行建筑制图，制作出标准的建筑图、能力目标：让学生逐步地具有一定的cad基本操作技能，综合运用各项功能解决实际问题，灵活快捷的制作出精确的建筑图形、素质目标：在整个教学过程中，通过对不同建筑图形的分析，运用启发、引导和实践的方式，训练学生的独立分析和绘制能力，以市场行业需求为导向，培养学生德智体美劳全面发展。

CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。

室内设计的绘图常用的比例尺有1:50，1:100和1:200。

在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。

2. 标注在CAD室内设计绘图中，标注必不可少。

标注可以帮助人们更加清晰地理解设计方案。

常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。

标注文字应使用一致的字体和大小，以确保整个图纸的统一性。

3. 图层在CAD绘图中，图层是非常重要的。

应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。

例如，可以创建厨房、客厅、卧室等功能区图层。

从而在需要修改某个区域时，可以快速地找到需要修改的图层。

4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。

例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。

5. 坐标系在CAD绘图中，坐标系是非常重要的。

它可以帮助人们更好地描述和交流室内设计方案。

在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。

6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。

例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。

7. 文件命名在CAD室内设计绘图中，文件命名非常重要。

文件名应该简洁而有意义。

推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。

例如，“客厅设计平面图.dwg”。

8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。

通常使用DWG或DXF格式保存。

这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。

9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。

尺寸特性可以帮助人们更好地描述和交流室内设计方案。

例如，在绘图中应该使用一致的尺寸单位和格式。

如使用英寸、毫米等系统作为长度单位。

10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。

CAD室内设计施工图标准1、线型颜色设定及用途（按打印时从粗到细排列）A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。

B、品红色（色号为6）：仅用于图名上的水平线及圆圈。

C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。

D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。

E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。

G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。

2、图层设置及图层内容（按附带图框中的图层显示顺序）3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置•材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式）TEXT）标注格式（文字标注格式5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标注•尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸•分尺寸与总体尺寸必须相等，必要时可用EQ表示•第二层标注应以第一层标注的末端为起点，不要重复标注。

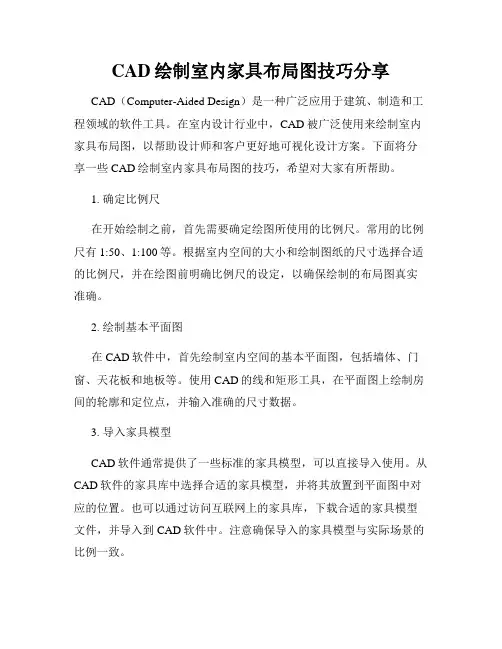

CAD绘制室内家具布局图技巧分享CAD（Computer-Aided Design）是一种广泛应用于建筑、制造和工程领域的软件工具。

在室内设计行业中，CAD被广泛使用来绘制室内家具布局图，以帮助设计师和客户更好地可视化设计方案。

下面将分享一些CAD绘制室内家具布局图的技巧，希望对大家有所帮助。

1. 确定比例尺在开始绘制之前，首先需要确定绘图所使用的比例尺。

常用的比例尺有1:50、1:100等。

根据室内空间的大小和绘制图纸的尺寸选择合适的比例尺，并在绘图前明确比例尺的设定，以确保绘制的布局图真实准确。

2. 绘制基本平面图在CAD软件中，首先绘制室内空间的基本平面图，包括墙体、门窗、天花板和地板等。

使用CAD的线和矩形工具，在平面图上绘制房间的轮廓和定位点，并输入准确的尺寸数据。

3. 导入家具模型CAD软件通常提供了一些标准的家具模型，可以直接导入使用。

从CAD软件的家具库中选择合适的家具模型，并将其放置到平面图中对应的位置。

也可以通过访问互联网上的家具库，下载合适的家具模型文件，并导入到CAD软件中。

注意确保导入的家具模型与实际场景的比例一致。

4. 自定义家具模型如果无法找到合适的家具模型，也可以自定义家具模型。

CAD软件通常提供了3D建模工具，可用于创建自己的家具模型。

在CAD软件中使用绘图工具，按照家具的尺寸和形状绘制零件，然后将零件组合成家具的完整模型。

根据需要，还可以为家具模型添加材质和贴图，以增强真实感。

5. 编辑家具模型在CAD软件中，可以对导入的或自定义的家具模型进行编辑。

例如，可以调整家具模型的尺寸、角度和位置，以更好地适应室内空间。

还可以为家具模型添加额外的细节，如把手、布艺和纹理等，以使家具模型更加生动有趣。

6. 布置家具模型根据设计方案和空间需求，将家具模型放置到室内空间中。

在CAD软件中，可以使用移动和复制工具来调整家具模型的位置和数量。

随着家具的布置，室内空间的布局图也逐渐呈现出来。

cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。

为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。

1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。

图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。

2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。

常见的图层包括墙体、家具、电器、窗帘、标注等。

每个图层应有明确的名称，方便后续编辑和管理。

3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。

线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。

4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。

文字和标注的大小根据图纸比例确定，一般为2mm至5mm。

标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。

5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。

应组织好图块的库文件，方便后续的复用和编辑。

6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。

平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。

7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。

8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。

命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。

9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。

输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。

使用CAD进行室内设计的实用技巧CAD（计算机辅助设计）是现代室内设计师必备的工具之一。

借助CAD软件，设计师可以轻松创建和编辑室内设计图纸，加快设计流程，提高工作效率。

本文将介绍一些使用CAD进行室内设计的实用技巧，帮助设计师更好地运用这一工具。

1. 创建准确的比例图纸在CAD软件中，要确保绘制出准确的室内设计图纸很重要。

首先，确定比例比例尺，如1：50。

然后，在绘图模型中设置正确的比例尺，在绘制墙壁、家具和其他元素时保持一致。

这样可以确保设计图纸与实际场地的比例相符，为后续的设计工作打下基础。

2. 使用图层进行分组和管理CAD软件通常提供图层功能，设计师可以使用不同的图层来区分和管理不同的设计元素。

例如，可以将墙壁、家具、门窗等元素放置在不同的图层中。

这样，设计师可以根据需要随时切换显示或隐藏不同的图层，方便设计过程中的修改和调整。

3. 利用CAD库提高工作效率许多CAD软件都提供了丰富的CAD库，其中包含了各种常见的室内设计元素，如家具、灯具、电器等。

设计师可以直接从库中选择需要的元素，减少了手工绘制的时间和工作量。

此外，还可以通过添加自定义元素到CAD库中，方便日后的再次使用。

4. 使用CAD的编辑和修改功能一旦绘制完成室内设计图纸，设计师可能需要进行一些修改和调整。

CAD软件提供了丰富的编辑和修改功能，例如移动、旋转、缩放、偏移等。

通过熟练掌握这些功能，设计师可以快速修改图纸中的元素位置和大小，满足客户的需求。

5. 运用CAD的渲染功能制作真实效果图为了更好地展示设计效果，设计师可以利用CAD软件的渲染功能制作真实效果图。

通过添加适当的材质和光照效果，使设计图纸更加逼真，让客户更好地理解并评估设计方案。

此外，一些CAD软件还提供了可视化工具，设计师可以生成360度全景图或虚拟漫游，让客户更加身临其境地感受设计。

6. 与其他设计软件进行协同工作在室内设计工作中，设计师可能需要与其他专业软件进行协同工作。

CAD图纸比例是多少CAD（计算机辅助设计）是现代设计领域中非常重要的工具之一，它在建筑、工程和制造等行业中被广泛使用。

在CAD设计过程中，图纸的比例起着至关重要的作用。

本文将介绍CAD图纸比例的概念和常见的比例选择。

1. CAD图纸比例的概念CAD图纸比例指的是绘制在计算机上的CAD图纸中，实际物体与图纸上表示该物体的长度之间的比值关系。

比例通常用分数或冒号表示，例如1:50或1/50。

比例的选择取决于设计师需要在CAD图纸中显示的物体大小以及图纸的可打印尺寸。

2. 常见的CAD图纸比例选择在CAD设计中，常见的比例选择包括1:1、1:2、1:5、1:10、1:20、1:50、1:100等。

不同的比例适用于不同的设计需求和打印尺寸。

下面将介绍几种常见的比例选择。

•1:1比例：这是实际尺寸的比例，即图纸上的长度与实际物体的长度相同。

这种比例常用于展示详细的部件或特定的构造细节。

•1:2比例：这意味着CAD图纸上的长度是实际物体长度的一半。

1:2比例通常用于较小的构建或零件，使设计师能够在CAD图纸中绘制更多的细节。

•1:5比例：这意味着CAD图纸上的长度是实际物体长度的五分之一。

1:5比例通常用于设计较大的构建或建筑群。

•1:10比例：这意味着CAD图纸上的长度是实际物体长度的十分之一。

1:10比例通常用于设计建筑物或大型工程项目。

•1:20比例：这意味着CAD图纸上的长度是实际物体长度的二十分之一。

1:20比例通常用于较大的室内空间，如会议室或办公室。

•1:50比例：这意味着CAD图纸上的长度是实际物体长度的五十分之一。

1:50比例通常用于室内设计，如家具布局或装修方案。

•1:100比例：这意味着CAD图纸上的长度是实际物体长度的一百分之一。

1:100比例常用于大规模的建筑设计，如城市规划或景观设计。

3. 如何选择CAD图纸比例在选择CAD图纸比例时，需要考虑以下因素：•设计需求：不同的设计需求有不同的比例要求。

CAD室内‎设计的常用‎尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度‎：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180‎，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120‎；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12‎；双层布16‎-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120‎-135；宽度38-50或者6‎0-75正方形：长度75-90，高度43-50大型，长方形：长度150‎-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离‎地至少58‎；长度：最少90（150-180最佳‎）餐桌：高度75-78（一般），西式高度6‎8-72，一般方桌宽‎度120，90，75；长方桌宽度‎80，90，105，120；长度150‎，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型‎下方深度3‎5-45，高度80-90活动未及顶‎高柜：深度45，高度180‎-200木隔间墙厚‎：6-10；内角材排距‎：长度（45-60）*90室内常用尺‎寸：1、墙面尺寸(1)踢脚板高；80—200mm‎。

Cad室内设计常用尺寸1.墙面踢脚板高：80~200mm墙裙高： 800~1500mm挂镜线高： 1600~1800(画中心距地面高度 )mm2.餐厅餐桌高： 750~790mm餐椅高： 450~500mm圆桌直径：二人 500mm、三人 800mm、四人 900mm、五人 1100mm、六人 1100~1250mm、八人 1300mm、十人 1500mm、十二人 1800mm 放餐桌尺寸：二人 700~850mm、四人 1350~850mm、八人 2250~850mm 餐桌转盘直径： 700~800mm餐桌间距：（其中桌椅占 500mm）应大于 500mm主通道 : 1200~1300mm内部工作道宽： 600~900mm酒吧台高： 900~1050mm、宽 500mm酒吧凳高： 600~750mm3.商场营业厅单边双人走道宽： 1600mm双边双人走道宽： 2000mm双边三人走道宽： 2300mm双边四人走道宽： 3000mm营业员柜台走道宽： 800mm营业员货柜台：厚600mm、高 800~1000mm单背立货架：厚 300~500mm、宽 1800~2300mm双背立货架：厚 600~800mm、宽 1800~2300mm小商品橱窗：厚 500~800mm、宽 400~1200mm摆设地台高： 400~800mm敞开式货架： 400~600mm放射式售货架：直径2000mm收款台：长 1600mm、宽 600mm4.饭店客房标准面积：大型客房为 25 平方米、中型客房为 16~18 平方米、小型客房为16 平方米床高： 400~450mm床头高： 850~950mm床头柜：高 500~700mm、宽 500~800mm写字台：长 1100~1500mm、宽 450~600mm、高 700~750mm行李台：长 910~1070mm、宽 500mm、高 400mm衣柜：宽 800~1200mm、高 1600~2000mm、深 500mm沙发：宽600~800mm、高350~400mm、背高1000mm衣架高： 1700~1900mm5.卫生间卫生间面积： 3~5 平方米浴缸：长度一般为 3 种，即 1220mm、1520mm、1680mm、宽 720mm、高450mm坐便器： 750*350mm冲洗器： 690*350mm化妆台：长 1350mm、宽 450mm淋浴器高： 2100mm洗手盆： 550~410mm6.会议室中心会议室客容量：会议桌边长600mm环式高级会议室客容量：环形内线长 700~1000mm环式会议室服务通道宽： 600~800mm7.交通空间楼梯间休息平台净空：等于或大于2100mm楼梯跑道净空：等于或大于2300mm客房走廊高：等于或大于2400mm两侧设座的综合式走廊宽度：等于或大于 2500mm楼梯扶手高： 850~1100mm门的常用尺寸：宽850~1000mm窗的常用尺寸：宽400~1800mm窗台高： 800~1200mm8.灯具大吊灯最小高度：壁灯高：反光灯槽最小直径：等于或大于灯管直径两倍壁式床头灯高： 1200~1400mm照明开关： 1000mm9.办公空间办公桌：长 1200~1600mm、宽 500~650mm、高 700~800mm办公椅：长 400~450mm、宽 450mm、高 450mm沙发：宽 600~800mm、高 350~400mm、反面 1000mm茶几：前置性 900mm*400mm*400mm 、中心型 900mm*900mm*400mm 、左右型 600mm*400mm*400mm书厨：高 1800mm、宽 1200~1500mm、深 450~500mm书架：高 1800mm、宽 1000~1300mm、深 350~450mm10.室内家具衣橱：深度 600~650mm、推拉门高度 700mm、衣橱门宽度 400~650mm推拉门：宽 750~1500mm、高 1900~2400mm矮柜：深度 350~450mm、柜门宽 300~600mm电视柜：深度 450~600mm、高 600~700mm单人床：宽度有900mm、1050mm、1200mm 几种；长度有1800mm、1860mm、2000mm、2100mm 几种双人床：宽度有1350mm、1500mm、1800mm 几种；长度有1800mm、1860mm、2000mm、2100mm 几种圆床：直径 1860mm、 2125mm、 2424mm室内门：宽 800~950mm;高度有 1900mm、2000mm、2100mm、2200mm、2400mm卫生间、厨房门：宽800mm、900mm;高度有1900mm、2000mm、2100mm.窗帘盒：高120~180mm；单层布深度为120mm、双层布深度160~180mm （本质尺寸）单人沙发：长度 800~950mm、深度 850~900mm、坐垫高 350~420mm、背高 700~900mm双人沙发：长度1260~1500mm、深度800~900mm三人沙发：长度1750~1960mm、深度800~900mm四人沙发：长度 2320~2520mm、深度 800~900mm小型茶几：（长方形）：长度 600~750mm、深度 450~600mm、高度（ 380mm 最正确）中型茶几（长方形）：长度 1200~1350mm 长度380~500mm 也许600~750mm中型茶几（正方形）：长度 750~900mm、高度 430~500mm大型茶几（长方形）：长度1500~1800mm、宽度600~800mm、高度330~420mm（330mm 最正确）大型茶几（圆形）：直径750mm、 900mm、 1050mm、 1200mm；高度330~420mm大型茶几（正方形）：宽度 900mm、1050mm、1200mm、1350mm、1500mm；高度 330~420mm书桌（固定式）：深度 450~700mm（ 600mm 最正确）、高度 750mm书桌（活动式）：深度 650~800mm、高度 750~780mm书桌下缘离地面最少5800mm；长度最少 900mm（1500~1800mm最正确）餐桌：高度 750~780mm（一般）；西式高度 680~720mm；一般方桌宽度1200mm、900mm 、750mm长方桌：宽度 800mm、900mm、1050mm、1200mm；长度 1500mm、1650mm、1800mm、2100mm、2400mm圆桌：直径 900mm、1200mm、1350mm、1500mm、1800mm书架：深度250~400mm（每一格）、长度 600~1200mm；上大下小型下方深度 350~450mm、高度 800~900mm活动未及顶高柜：深度450mm、高度 1800~2000mm。

cad室内制图标准CAD室内制图标准。

在进行室内设计制图时，CAD软件的运用已经成为了必不可少的工具。

而在使用CAD软件进行室内制图时，需要遵循一定的标准和规范，以确保制图的准确性和规范性。

本文将介绍CAD室内制图的标准，希望能够帮助大家更好地进行室内设计制图工作。

首先，对于CAD室内制图，我们需要明确图纸的比例尺。

在进行室内设计制图时，一般采用1:50或1:100的比例尺进行绘制。

在选择比例尺时，需要根据实际情况和图纸大小进行合理选择，以确保制图的清晰度和可读性。

其次，对于CAD室内制图，需要合理设置图层。

在进行室内设计制图时，需要将不同的元素设置在不同的图层中，如墙体、门窗、家具等，以便于后续的编辑和管理。

同时，需要对图层进行命名和颜色的设置，以确保图纸的清晰度和易读性。

另外，对于CAD室内制图，需要准确绘制平面布局图。

在进行室内设计制图时，需要将室内空间的布局、墙体、门窗等元素进行准确绘制，以确保设计的准确性和规范性。

同时，需要标注清楚尺寸和距离，以便于后续的施工和使用。

此外，对于CAD室内制图，需要细致绘制立面和剖面图。

在进行室内设计制图时，需要将室内空间的立面和剖面进行细致绘制，以展现室内空间的立体感和细节。

同时，需要标注清楚各个元素的高度和尺寸，以确保设计的准确性和规范性。

最后，对于CAD室内制图，需要添加必要的图例和标注。

在进行室内设计制图时，需要添加必要的图例和标注，以便于他人的理解和使用。

同时，需要标注清楚各个元素的材质、颜色和尺寸，以确保设计的准确性和规范性。

综上所述，CAD室内制图标准是进行室内设计制图的重要指导，遵循这些标准和规范能够帮助我们更好地进行室内设计制图工作。

希望大家能够在实际工作中，严格遵循这些标准和规范，提高室内设计制图的准确性和规范性。

全国室内设计师考试真题及答案考试科目：室内设计一、选择题1. 下列哪项不是室内设计中的基本要素？A. 空间B. 灯光C. 颜色D. 施工工艺答案：D2. 室内设计常用的比例尺是以下哪个？A. 1:50B. 1:100C. 1:200D. 1:500答案：A3. 在室内设计中，何种色彩可以使房间显得宽敞明亮？A. 暖色调B. 冷色调C. 中性色调D. 鲜艳亮丽的色彩答案：A4. 当根据客户需求进行室内设计时，以下哪个环节最先进行？A. 方案设计B. 施工图设计C. 预算报价D. 材料选择答案：A5. 在室内设计中，以下哪项不是考虑到的人体工学因素？A. 动线流畅B. 空气质量C. 视觉舒适度D. 声学效果答案：B二、填空题1. 室内装修主要包括设计和____________两个阶段。

答案：施工2. 室内设计施工图中的标注主要包括尺寸标注、____________标注和箭头标注。

答案：文字描述3. 室内设计的 CAD 绘图工具中，常用的图层命名规则是按照图层的____________来进行划分。

答案：功能三、简答题1. 请简述室内设计中的平面布局设计原则。

答：室内设计中的平面布局设计原则包括功能布局、动线布局和空间比例布局。

功能布局是根据房间的使用需求，合理安排各个功能区域的位置和大小。

动线布局是指优化房间内的行走路径，使其流线型和便捷。

空间比例布局是通过合理的尺度关系，使整个室内空间达到和谐、舒适的效果。

2. 室内设计中，如何根据不同的风格要求选择适合的材料？答：在室内设计中，根据不同的风格要求选择适合的材料需要考虑颜色、质感、形状等因素。

比如，对于现代简约风格，通常选择简洁、明亮的颜色和光滑的材质来表达简约的特点。

而对于欧式古典风格，可以选择华丽、浓重的颜色和细腻的材质来表达豪华与典雅。

3. 在室内设计施工过程中，有哪些常见的质量问题需要注意？答：在室内设计施工过程中，常见的质量问题包括施工质量不合格、材料选择不当、装修工艺不细致等。

CAD正确制图规范CAD制图规范基本要求1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2. 每张图纸须编制图名、图号、比例、时间。

3. 打印图纸按需要、比例出图。

常用制图方式>>>>一、常用比例1:1，1:2，1:3，1:4，1:5，1:6 ，1:101:15，1:20，1:25，1:30，1:40，1:50，1:60，1:801:100，1:150，1:200，1:250，1:300，1:400，1:500>>>>二、线型1. 粗实线：0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）。

2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2. 中实线：0.15-0.18mm1) 平、剖面图中被剖切的次要建筑构造的轮廓线。

2) 室内外平顶、立、剖面图中建筑构配件的轮廓线。

3) 建筑装饰构造详图及构配件详图中一般轮廓线。

3. 细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4. 细虚线：0.1-0.13mm1) 室内平面、顶面图中未剖切到的主要轮廓线。

2) 建筑构造及建筑装饰构配件不可见的轮廓线。

3) 拟扩建的建筑轮廓线。

4) 外开门立面图开门表示方式。

5. 细点划线：0.1-0.13mm中心线、对称线、定位轴线。

6. 细折断线：0.1-0.13mm不需画全的断开界线。

>>>>三、打印出图笔号1-10号线宽设置10号特粗线：1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线>>>>四、剖切索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A：字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01：字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图>>>>五、平、立面索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. A1-A4：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01--B-04：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5. 箭头为视图方向>>>>六、大样图索引大样引出框1. m：ø12mm(在A0、A1、A2图纸)2. m：ø12mm(在A3、A4图纸)3. A：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) >>>>七、图标1. 图名：字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2. 比例及英文图名：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸）>>>>八、文字注释1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

CAD绘图中的比例与单位设置技巧在CAD（计算机辅助设计）软件中进行绘图是许多工程师和设计师日常工作中必不可少的一部分。

但是，正确设置比例和单位是确保绘制准确且符合要求的图纸的关键。

本篇文章将为您介绍CAD绘图中的比例与单位设置技巧。

在开始绘图之前，首先需要确定绘制图纸的比例，也称为比例尺。

比例尺可以根据绘图的需要进行选择，常见的比例有1:1、1:2、1:10等。

比例的选择应根据实际工作需求和图纸尺寸来决定。

下面是一些比例选择的指导原则：1. 大型建筑工程：通常选择1:100或1:200的比例尺。

此比例适用于绘制大型建筑物的平面图纸，确保图纸有足够的清晰度和细节。

2. 室内设计：常见的比例尺为1:50、1:20或1:10。

这些比例适用于绘制室内布局、家具安排等图纸，以更准确地反映实际的尺寸和比例。

3. 机械工程：常见的比例尺为1:10、1:5或1:2。

这些比例适用于绘制机械零件的细节和装配图，以确保每个零件的尺寸和布局都符合要求。

选择了适当的比例尺后，接下来需要设置绘图的单位。

单位是用来衡量绘图中长度、面积和体积等尺寸的基本标准。

根据实际需求和行业标准，以下是常见的单位选择：1. 建筑工程：米（m）是常用的长度单位，平方米（㎡）用于面积，立方米（m³）用于体积。

2. 机械工程：毫米（mm）是常用的长度单位，平方毫米（mm²）用于面积，立方毫米（mm³）用于体积。

3. 土木工程：常用的长度单位包括米（m）、千米（km）和厘米（cm），面积和体积单位也根据具体项目需求而变化。

在CAD软件中进行比例和单位的设置是非常简单的。

具体步骤如下：1. 打开CAD软件并创建新的绘图文件。

2. 在菜单栏或工具栏上找到“设置”或“单位设置”选项。

3. 在“单位”选项中选择合适的长度、面积和体积单位。

可以通过下拉菜单选择或手动输入。

4. 在“比例”选项中输入或选择所需的比例尺。

确保选择的比例与绘图需求一致。
