《半导体物理实验》课程教学大纲一、课程说明（一）课程名称、所属专业、课程性质、学分；课程名称：半导体物理实验所属专业：电子材料与器件工程专业本科生课程性质：专业必修课学分: 4（二）课程简介、目标与任务；本课程是为物理科学与技术学院电子材料与器件工程专业大四本科生所开设的实验课，是一门专业性和实践性都很强的实践教学课程。
开设本课程的目标和任务是使学生熟练掌握半导体材料和器件的制备、基本物理参数以及物理性质的测试原理和表征方法，为半导体材料与器件的开发设计与研制坚定基础。
（三）先修课程要求，与先修课与后续相关课程之间的逻辑关系和内容衔接；由于是实验课，所以需要学生首先掌握《半导体物理》和《半导体器件》的基本知识，再通过本课程培养学生对半导体材料和器件的制备及测试方法的实践能力。
其具体要求包括：1、了解半导体材料与器件的基本研究方法；2、理解半导体材料与器件相关制备与基本测试设备的原理、功能及使用方法，并能够独立操作；3、通过亲自动手操作提高理论与实践相结合的能力，提高理论学习的主动性。
开设本课程的目的是培养学生实事求是、严谨的科学作风，培养学生的实际动手能力，提高实验技能。
（四）教材与主要参考书。
教材：《半导体物理实验讲义》,自编教材参考书：1. 半导体器件物理与工艺(第三版)，施敏，苏州大学出版社，2. [美]A.S.格罗夫编,齐健译.《半导体器件物理与工艺》.科学出版社，1976二、课程内容与安排实验一绪论1、介绍半导体物理实验的主要内容2、学生上课要求，分组情况等实验二四探针法测量电阻率一、实验目的或实验原理1、了解四探针电阻率测试仪的基本原理；2、了解的四探针电阻率测试仪组成、原理和使用方法；3、能对给定的薄膜和块体材料进行电阻率测量，并对实验结果进行分析、处理。
二、实验内容1、测量单晶硅样品的电阻率；2、测量FTO导电层的方块电阻；3、对测量结果进行必要的修正。
三、实验仪器与材料四探针测试仪、P型或N型硅片、FTO导电玻璃。

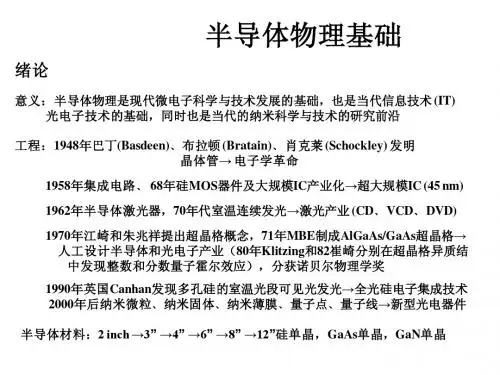

半导体重点总结（1-7章）绪论1. 制作pn 结的基本步骤。
（重点，要求能够画图和看图标出步骤）第一章． 固体晶体结构1. 半导体基本上可以分为两类：位于元素周期表IV 元素半导体材料和化合物半导体材料。
大部分化合物半导体材料是III 族和V 族化合形成的。
2. 元素半导体，如：Si 、Ge ； 双元素化合物半导体，如：GaAs （III 族和V 族元素化合而成）、InP 、ZnS 。
类似的也有三元素化合物半导体。
3. 固体类型：（a ）无定形（b ）多晶（c ）单晶 图见P6 多晶：由两个以上的同种或异种单晶组成的结晶物质。
多晶没有单晶所特有的各向异性特征 准晶体: 有长程的取向序，沿取向序的对称轴方向有准周期性，但无长程周期性。
似晶非晶。
4. 原胞和晶胞：原胞是可以通过重复形成晶格的最小晶胞。
晶胞就是可以复制出整个晶体 的小部分晶体。
5. （a ）简立方 1 个原子（b ）体心立方 2 个原子（c ）面心立方 4 个原子计算方法：顶点的一个原子同时被8个晶胞共享，因此对于所求晶胞而言只占有了该原子的1/8；边上、面心和体心原子分别同时被4,2,1个晶胞共享，对于所求晶胞而言分别占有了该原子的1/4,1/2,1/2.如此计算。
例如（c ）图中8*1/8+6*1/2=1+3=4. 6. 晶格常数：所取的立方体晶胞的边长。
单位为A ,1A=10^-8cm. 7. 原子体密度：原子个数/体积。
比如上图（c ）假设晶格常数为5A 。
求原子体密度。
8．密勒指数（取面与x,y,z 平面截距的倒数）：密勒指数描述晶面的方向，任何平行平面都有相同的密勒指数。
9. 特定原子面密度：原子数/截面面积。
计算方法：计算原子面密度时求原子个数的方法与求体密度时的方法类似，但是应当根据面的原子共用情况来计算。
其中有一种较为简便的算法：计算该面截下该原子的截面的角度除处以360，即为该面实际占有该原子的比例。
举例1：计算下图（a ）中所显示面所拥有的原子个数和原子面密度：该面截取了顶角四个原子和体心一个原子，顶角每个原子与面的截面角度为90度，90/360=1/4,体心原子与面的截面角度为360度，360/360=1，所以原子总数,1+1+1/4*4=2()223384 3.210510cm ρ-==⨯⨯个原子/举例2：第一次作业中有一道小题是计算硅晶体在晶面（1,1,1）的面密度，晶格常数为a ，如下图可以知道如图所示的等边三角形的边长为√2*a,三个角顶点截面角度为60度，所以该面实际占据这个三个点的比率都为1/6,三个面心点截面角度为180度，所以该面实际占据这个三个点的比率都为1/2.所以该面拥有原子数为3*1/6+3*1/2=1/2+3/2=2.等边三角形面积为√3/2*a^2,所以可以算出面密度为4/(√3a^2).10. 晶向：与晶面垂直的矢量（在非简立方体晶格中不一定成立）。
半导体器件物理施敏答案【篇一：施敏院士北京交通大学讲学】t>——《半导体器件物理》施敏 s.m.sze,男，美国籍，1936年出生。
台湾交通大学电子工程学系毫微米元件实验室教授，美国工程院院士，台湾中研院院士，中国工程院外籍院士，三次获诺贝尔奖提名。
学历：美国史坦福大学电机系博士（1963），美国华盛顿大学电机系硕士（1960），台湾大学电机系学士（1957）。
经历：美国贝尔实验室研究（1963-1989），交通大学电子工程系教授（1990-），交通大学电子与资讯研究中心主任（1990-1996），国科会国家毫微米元件实验室主任（1998-），中山学术奖（1969），ieee j.j.ebers奖（1993），美国国家工程院院士（1995）, 中国工程院外籍院士 (1998)。
现崩溃电压与能隙的关系，建立了微电子元件最高电场的指标等。
施敏院士在微电子科学技术方面的著作举世闻名，对半导体元件的发展和人才培养方面作出了重要贡献。
他的三本专著已在我国翻译出版，其中《physics of semiconductor devices》已翻译成六国文字，发行量逾百万册；他的著作广泛用作教科书与参考书。
由于他在微电子器件及在人才培养方面的杰出成就,1991年他得到了ieee 电子器件的最高荣誉奖（ebers奖），称他在电子元件领域做出了基础性及前瞻性贡献。
施敏院士多次来国内讲学，参加我国微电子器件研讨会；他对台湾微电子产业的发展，曾提出过有份量的建议。
主要论著：1. physics of semiconductor devices, 812 pages, wiley interscience, new york, 1969.2. physics of semiconductor devices, 2nd ed., 868 pages, wiley interscience, new york,1981.3. semiconductor devices: physics and technology, 523 pages, wiley, new york, 1985.4. semiconductor devices: physics and technology, 2nd ed., 564 pages, wiley, new york,2002.5. fundamentals of semiconductor fabrication, with g. may,305 pages, wiley, new york,20036. semiconductor devices: pioneering papers, 1003 pages, world scientific, singapore,1991.7. semiconductor sensors, 550 pages, wiley interscience, new york, 1994.8. ulsi technology, with c.y. chang,726 pages, mcgraw hill, new york, 1996.9. modern semiconductor device physics, 555 pages, wiley interscience, new york, 1998. 10. ulsi devices, with c.y. chang, 729 pages, wiley interscience, new york, 2000.课程内容及参考书：施敏教授此次来北京交通大学讲学的主要内容为《physics ofsemiconductor device》中的一、四、六章内容，具体内容如下：chapter 1: physics and properties of semiconductors1.1 introduction 1.2 crystal structure1.3 energy bands and energy gap1.4 carrier concentration at thermal equilibrium 1.5 carrier-transport phenomena1.6 phonon, optical, and thermal properties 1.7 heterojunctions and nanostructures 1.8 basic equations and exampleschapter 4: metal-insulator-semiconductor capacitors4.1 introduction4.2 ideal mis capacitor 4.3 silicon mos capacitorchapter 6: mosfets6.1 introduction6.2 basic device characteristics6.3 nonuniform doping and buried-channel device 6.4 device scaling and short-channel effects 6.5 mosfet structures 6.6 circuit applications6.7 nonvolatile memory devices 6.8 single-electron transistor iedm，iscc, symp. vlsi tech.等学术会议和期刊上的关于器件方面的最新文章教材：? s.m.sze, kwok k.ng《physics of semiconductordevice》,third edition参考书：? 半导体器件物理(第3版)(国外名校最新教材精选)(physics of semiconductordevices) 作者:(美国)(s.m.sze)施敏 (美国)(kwok k.ng)伍国珏译者:耿莉张瑞智施敏老师半导体器件物理课程时间安排半导体器件物理课程为期三周，每周六学时，上课时间和安排见课程表：北京交通大学联系人：李修函手机：138******** 邮件：lixiuhan@案2013~2014学年第一学期院系名称：电子信息工程学院课程名称：微电子器件基础教学时数： 48授课班级： 111092a,111092b主讲教师：徐荣辉三江学院教案编写规范教案是教师在钻研教材、了解学生、设计教学法等前期工作的基础上，经过周密策划而编制的关于课程教学活动的具体实施方案。
《半导体物理》课程考试大纲一、适用专业：集成电路工程二、参考书目：1．刘恩科朱秉升编，半导体物理学，国防工业出版社三、考试内容与基本要求：第一章绪论[考试要求]本章要求学生掌握本课程研究的对象和内容，了解半导体材料及器件的应用，了解本课程的基本要求；了解与半导体晶体相关的概念，重点掌握倒格子、布里渊区的概念，重点了结晶体中的缺陷、晶格振动和晶体中的电子运动。
[考试内容]①晶格、格点、基矢、布里渊区、倒格子等概念②晶体中的缺陷、晶格振动③晶体中的电子运动第二章半导体中的电子状态[考试要求]本章要求学生掌握电子、空穴和有效质量的概念，重点了解和掌握半导体的能带结构，了解半导体中的杂质和缺陷能级。
[考试内容]①电子、空穴和有效质量的概念②能带论，并用能带理论解释半导体物理学中的一些现象③常用半导体的能带结构④半导体中的杂质和缺陷第三章热平衡状态下载流子的统计分布[考试要求]本章要求学生掌握状态密度及费米能级的概念，掌握热平衡状态下本征半导体及杂质半导体的载流子浓度，了解非简并情况下费米能级和载流子浓度随温度的变化。
[考试内容]①状态密度及费米能级的概念以及它们的表达式②热平衡状态下本征及杂质半导体的载流子浓度③非简并情况下费米能级和载流子浓度随温度的变化④简并半导体第四章载流子的漂移和扩散[考试要求]本章要求学生掌握半导体中载流子的各种散射机制，了解电阻率和迁移率与杂质浓度和温度的关系，掌握载流子的扩散和漂移运动、爱因斯坦关系。
[考试内容]①半导体中载流子的各种散射机制②电导率和迁移率③电阻率和迁移率与杂质浓度和温度的关系④载流子的扩散和漂移运动，爱因斯坦关系⑤强电场效应，热载流子第五章非平衡载流子[考试要求]本章要求学生掌握非平衡载流子的注入与复合，了解各种复合理论，连续性方程。
[考试内容]①非平衡载流子的注入与复合②各种复合理论③连续性方程第六章p-n结[考试要求]本章要求学生掌握p-n结概念及其能带图，掌握理想p-n结的电流电压关系，了解p-n 结电容，了解实际p-n结的电流电压关系、p-n结击穿、p-n结隧道效应等。
