Ch半导体物理和半导体器件物理基础

半导体物理及器件随着现代科技的不断发展，半导体技术已经成为了当今世界最具有前沿性的技术之一。

半导体器件的广泛应用已经渗透到了我们日常生活的方方面面，比如智能手机、电脑、平板等等。

那么，什么是半导体物理及器件呢？本文将从物理层面解读半导体及其相关器件的工作原理。

一、半导体物理基础半导体是指在温度较高时表现为导体，在温度较低时表现为绝缘体的物质。

半导体的电子结构与导体和绝缘体不同，它们的导电方式是通过控制外部电场，来控制内部电子的行为。

半导体材料通常由四元素组成，如硅、锗等，这些元素的原子堆积方式形成了晶格结构，其中的电子行为也受到了晶格结构的影响。

半导体中的电子行为分为自由电子和价带电子。

自由电子是指受到外部电场作用后，可以自由移动的电子。

而价带电子则是不能自由移动的电子。

当半导体受到外部电场的作用时，价带电子会被激发到导带电子中，从而形成电流。

二、半导体器件半导体器件是基于半导体材料制造的电子器件。

半导体器件主要包括二极管、场效应晶体管、晶体管等等。

这些器件的工作原理都是基于半导体物理基础的。

1. 二极管二极管是一种最基本的半导体器件，它由P型半导体和N型半导体组成。

P型半导体与N型半导体之间形成了PN结，当施加电压时，PN结中的电子会被激发到导带中，从而形成电流。

当电流方向为从P型半导体流向N型半导体时，二极管可以通过电流；当电流方向为从N型半导体流向P型半导体时，二极管则不导电。

2. 场效应晶体管场效应晶体管（FET）是一种电子管，它是由金属栅极、P型半导体和N型半导体组成。

FET的工作原理是基于电场效应的，当外加电压作用于金属栅极时，会在P型半导体和N型半导体之间形成一个电场，从而控制电子的流动。

FET有很多种类型，其中最常见的是MOSFET。

3. 晶体管晶体管是一种三端半导体器件，它由P型半导体、N型半导体和控制极组成。

晶体管的工作原理是基于PN结的反向偏压和电场效应。

当控制极施加正电压时，会在PN结中形成反向偏压，从而使电流无法通过；当控制极施加负电压时，PN结中的电子会被激发到导带中，形成电流。

半导体物理与器件的基本原理解析半导体是一种能够在一定条件下既能导电又能绝缘的物质，因其在电子学领域的广泛应用而备受关注。

本文将对半导体物理及器件的基本原理进行解析，为读者提供更全面的了解。

一、半导体物理基础1. 原子结构半导体是由原子构成的，涉及到原子的结构和性质非常重要。

原子包含了原子核和绕核运动的电子。

每个原子都有自己的特定电子结构和能级分布。

2. 能带理论能带理论是解释电子在固体中运动的模型。

根据能带理论，固体的电子能级可以分为多个能带，其中最高填充的被称为价带，最低未被填充的被称为导带。

价带与导带之间的能量间隙称为禁带宽度。

3. 共价键与禁带在半导体中，原子通过共价键形成晶体。

共价键是由原子之间的电子互相共享形成的。

晶体中的共价键形成了价带，而禁带宽度是导带和价带之间的能隙。

二、半导体器件原理解析1. P-N 结P-N 结是最基本也是最重要的半导体器件。

它由一片N型半导体和一片P型半导体组成。

在P-N 结中，P型半导体中的空穴与N型半导体中的电子发生重组，产生了一个空穴-电子对。

这种特殊的结构和电子重组现象使得P-N 结具有二极管特性。

2. 二极管二极管是一种基本半导体器件，它由P-N 结组成。

二极管具有一个P型区域和一个N型区域，其中P型区域为阳极，N型区域为阴极。

正向偏置时，电流可以流过二极管；反向偏置时，电流无法通过二极管。

3. 晶体管晶体管是一种用来放大和开关电信号的半导体器件。

它由三个区域构成：发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是通过外加电压控制基区的电流，从而控制集电极和发射极之间的电流流动。

4. MOSFETMOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，用于放大和开关电信号。

MOSFET由金属栅极、绝缘层和半导体通道构成。

通过改变栅极电压，可以控制通道中的电流。

5. 整流器整流器是一种将交流电转换为直流电的设备。

半导体物理的基础知识半导体物理是研究半导体材料及其电子行为的一门学科。

半导体是介于导体和绝缘体之间的材料，具有独特的电子特性。

本文将介绍半导体物理的基础知识，包括半导体材料的结构、能带理论、杂质掺杂以及PN结等内容。

一、半导体材料的结构半导体材料是由单晶、多晶或非晶三种形态构成。

单晶是指晶体结构完整、无缺陷的材料，拥有良好的导电性能。

多晶是由多个晶粒组成，晶界存在缺陷，导电性能较差。

非晶的特点是结构无序，导电性能较差。

半导体材料的基本结构由共价键和离散缺陷构成。

共价键是指半导体材料中相邻原子之间的化学键，它保持了材料的稳定性。

离散缺陷是指晶体中出现的缺陷，如杂质、空穴等。

这些离散缺陷的存在对半导体材料的导电性能有重要影响。

二、能带理论能带理论是解释物质的导电性能的基础理论。

根据这一理论，半导体材料的电子行为与能带结构有密切关系。

能带是电子能量的分布区域，分为价带和导带两部分。

价带中的电子具有固定位置，不能自由移动；而导带中的电子能够自由移动。

在纯净的半导体中，价带带满，导带没有电子。

半导体的导电性能是通过在半导体中掺入适量的杂质来改变的。

杂质的掺入会导致新的能带形成，同时增加或减少可自由移动的电子数量。

掺杂过程中形成的能带被称为禁带，其能量介于价带和导带之间。

三、杂质掺杂杂质掺杂是一种通过引入少量外来原子来改变半导体材料导电性能的方法。

根据杂质掺入的原子种类不同，可以分为n型和p型两种半导体。

n型半导体是通过掺入五价元素，如磷（P）或砷（As），在半导体中形成额外的自由电子，增加导电性能。

这些自由电子会填满主导带，并进入导带，从而形成导电能力。

n型半导体表现为电子富余。

p型半导体是通过掺入三价元素，如硼（B）或铋（Bi），在半导体中形成额外的空穴，增强导电性能。

空穴是一种电子缺失的状态，它通过与晶格中的自由电子结合来传导电荷。

p型半导体表现为电子贫缺。

四、PN结PN结是将p型半导体和n型半导体通过一定方法连接而成的结构。

半导体物理和半导体器件学习总结1最近看了⼀遍半导体物理和半导体器件物理，准备总结⼀下。

涉及的内容和概念⾮常多，需要写好多篇，并配合图⽚和思维导图。

同时复习以前做过的习题、ppt、整理出的考研题等等。

但其实想要系统的理解其原理，还需要⼀些量⼦、电磁场、热⼒学、固体物理的知识，才能完整的掌握。

当然这些课我学的也不好，准备复习⼀下。

所以这⾥超纲或者不解的部分，我会做出记号，等明⽩之后再来解答。

1. 半导体物理基础和能带理论2. 载流⼦统计分布3. PN结原理4. ⾦半接触和MIS结构1. PN结原理2. 双极型晶体管3. MOS原理以上即为整理的⽬录，本次先从第⼀章，半导体物理基础和能带理论开始。

⼀、半导体物理基础和能带理论1、能带论①：⽤单电⼦近似法研究晶体中电⼦状态的理论称为能带论单电⼦近似法只知道密度泛函理论，虽然具体的推导也不太会，但⼤概意思了解⼀点。

这部分可能还要看看固体物理课本。

2、⾦刚⽯型结构：sp3杂化轨道这部分确实不太懂，好像是量⼦⼒学⾥⾯的内容，还要再复习⼀下②3、分⼦结构：四族主要是⾦刚⽯型结构三五族主要是闪锌矿型结构晶向、晶⾯之类的概念就不看了，具体研究遇到再说。

4、原⼦的能级和晶体的能带能级分⽴的原⼦形成晶体后，各个原⼦的电⼦壳层会有⼀定的交叠，外层交叠多，内层少，所以会产⽣电⼦共有化运动，越外层越显著。

同时能级分裂形成能带。

形成晶体的原⼦数N很⼤时，会形成明显的能带，叫做允带，允带之间是禁带。

但能带不⼀定与能级⼀⼀对应，例如硅、锗，它们都有四个价电⼦，两个s电⼦、两个p电⼦，组成晶体后，由于轨道杂化，形成上下两个能带，分别可以容纳4N个电⼦，于是形成满的价带和空的导带。

这部分还是不是很明⽩，可能还需要复习量⼦和近代物理才⾏。

③5、布⾥渊区与能带单电⼦近似的概念：晶体中的某⼀个电⼦是在周期性排列且固定不动的原⼦核的势场，以及⼤量电⼦的平均势场中运动，这个势场也是周期性变化的，周期与晶格周期相同。

半导体物理和器件的基本原理和应用半导体是一种电阻介于导体和绝缘体之间的物质，常见的半导体材料包括硅、锗、砷化镓等。

由于半导体具有电子、空穴控制和放大特性，因此广泛应用于电子器件和电路设计中。

一、半导体物理基本原理1. 晶格结构半导体是一种晶体，具有相对完整的晶格结构。

晶格结构决定了半导体的物理性质，如能带结构、晶格振动、热膨胀等。

晶体在一定的结构空间中，由原子的周期性排列而成，称为晶胞。

常见的半导体结构包括晶格常数、晶格类型、晶面取向等参数。

2. 能带结构能带结构是半导体物理基本原理之一，它描述了半导体的能量分布情况。

半导体的能带结构包含价带和导带，它们之间隔着能隙。

价带是电子最稳定的轨道，包容着大量的电子；导带是高能的轨道，电子在其中可以自由运动。

带隙宽度几乎决定了半导体材料在电子学中的行为。

3. 掺杂半导体材料中添加一定量的杂质被称为掺杂。

添加n型掺杂的杂质称为施主，添加p型掺杂的杂质称为受主。

掺杂可以改变半导体中的电荷载流子浓度，从而影响其电导率。

n型半导体中导电的载流子是电子，p型半导体中导电的载流子是空穴。

二、半导体器件基本原理1. 二极管二极管是一种简单的半导体器件，它由n型和p型半导体组成。

与p型半导体相接触的区域为P-N结，这种结构具有单向导电性，在正向电压下可以导通，在反向电压下则截止。

二极管广泛应用于电源电路、调制解调器、收音机等电子器件中。

2. 晶体管晶体管是一种用作放大器和开关的半导体器件。

它由n型和p 型半导体材料组成，与二极管相比具有放大倍数大、噪声小等优点。

晶体管主要由三个区域组成：发射区、集电区、基区。

收集区控制基区导电，从而控制发射区和集电区的导电状态。

3. MOS场效应管MOS场效应管是一种基于MOS结构的半导体器件，它是一种三端器件，包含源极、漏极和栅极。

通过对栅极电压的调节，可以控制源极与漏极之间的电阻，从而实现模拟和数字信号的放大和控制。

三、半导体器件应用1. 集成电路集成电路是一种将数千甚至数百万个晶体管、电容器、电阻器等器件集成在一个小芯片上的电子设备。

1第一章 半导体物理基础半导体物理知识是学习半导体器件物理课程的基础。

为了方便学过半导体物理的学生使用本书时对半导体物理的有关知识进行回顾和查阅，也为了给没有学过半导体物理的读者提供必要的参考，我们在本章简明地介绍半导体的基本性质。

其主要内容包括半导体能带论的主要结果，半导体中载流子浓度的统计分布，费米能级的计算，载流子的输运以及半导体中的基本控制方程等。

半导体表面和半导体光学性质等是半导体物理中的重要内容。

为不使本章的内容过于冗长，更为了学习相关器件物理的方便，分别把它们放在有关章节（第六、七章）予以介绍。

相信上述内容可为读者学习半导体器件物理提供足够的预备知识。

如果有些读者觉得本书所介绍的内容尚不够全面深入和详尽，可参阅标准的半导体物理和固体物理等教材。

1.1 半导体中的电子状态1.1.1半导体中电子的波函数和能量谱值 布洛赫定理电子状态亦称为量子态，指的是电子的运动状态。

晶体是由规则的周期性排列起来的原子所组成的。

每个原子又包含有原子核和核外电子。

原子核和电子之间、电子和电子之间存在着库仑作用。

因此，它们的运动不是彼此无关的，应该把它们作为一个体系统一地加以考虑。

也就是说，所遇到的是一个多体问题。

为使问题简化，近似地把每个电子的运动单独地加以考虑，即在研究一个电子的运动时，把在晶体中各处的其它电子和原子核对这个电子的库仑作用，按照它们的几率分布，被平均地加以考虑，这种近似称为单电子近似。

这样，一个电子所受的库仑作用仅随它自己的位置的变化而变化。

于是它的运动便由下面仅包含这个电子的坐标的波动方程式所决定()()()r E r r V m vv v h ψψ=⎥⎦⎤⎢⎣⎡+∇−222 （1-1） 式中2222∇−mh —— 电子的动能算符 )(r V v——电子的势能算符，它具有晶格的周期性E ——电子的能量()r vψ ——电子的波函数π2h =h ，h 为普朗克常数，h 称为约化普朗克常数如果势函数)(r V v有晶格的周期性，即)()(r V R r V m vv v =+ （1-2）则方程（1-1）的解)(r vψ具有如下形式)()(r u e r k rk i kv v r vv v ⋅=ψ （1-3） 式中)(r u kvv 为一与晶格具有同样周期性的周期性函数，即 ()()r u R r u k m kvv v v v =+ （1-4）（1-2）和（1-4）式中的m R v称为晶格平移矢量：332211a m a m a m R m vv v v ++= （1-5）式中1a v 、2a v 、3a v为晶格的一组基矢量，1m 、2m 、3m 为三个任意整数。

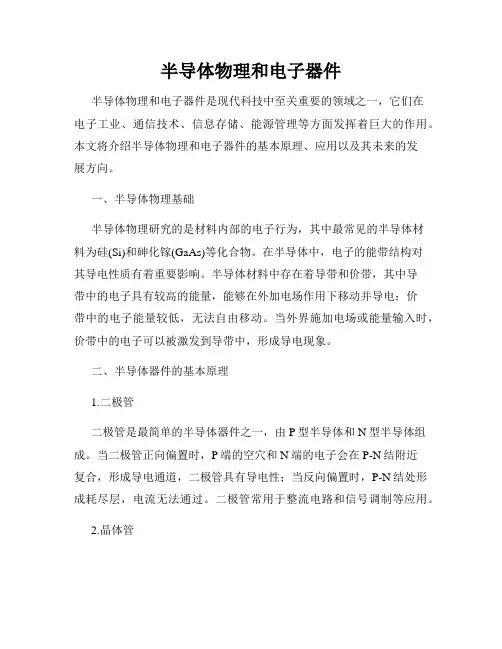

半导体物理和电子器件半导体物理和电子器件是现代科技中至关重要的领域之一，它们在电子工业、通信技术、信息存储、能源管理等方面发挥着巨大的作用。

本文将介绍半导体物理和电子器件的基本原理、应用以及其未来的发展方向。

一、半导体物理基础半导体物理研究的是材料内部的电子行为，其中最常见的半导体材料为硅(Si)和砷化镓(GaAs)等化合物。

在半导体中，电子的能带结构对其导电性质有着重要影响。

半导体材料中存在着导带和价带，其中导带中的电子具有较高的能量，能够在外加电场作用下移动并导电；价带中的电子能量较低，无法自由移动。

当外界施加电场或能量输入时，价带中的电子可以被激发到导带中，形成导电现象。

二、半导体器件的基本原理1.二极管二极管是最简单的半导体器件之一，由P型半导体和N型半导体组成。

当二极管正向偏置时，P端的空穴和N端的电子会在P-N结附近复合，形成导电通道，二极管具有导电性；当反向偏置时，P-N结处形成耗尽层，电流无法通过。

二极管常用于整流电路和信号调制等应用。

2.晶体管晶体管是一种三端设备，包括发射极、基极和集电极。

晶体管的工作原理基于电场控制电流的原理，通过调节基极电流来控制集电极的电流。

晶体管有NPN和PNP两种类型，在电子电路中广泛应用于放大、开关和逻辑运算等功能。

3.场效应晶体管场效应晶体管(FET)是另一种重要的半导体器件，由栅极、漏极和源极组成。

FET的工作原理是通过外界电场控制栅极和源极之间的电流，从而实现信号的放大、开关和调制等功能。

FET有多种类型，如金属氧化物半导体场效应晶体管(MOSFET)和肖特基栅极场效应晶体管(Schottky-gate FET)。

三、半导体器件的应用1.集成电路(IC)集成电路是将多个半导体器件集成到同一芯片上的电路元件。

IC的出现使得电子器件更加迷你化和高度集成，功耗降低，性能提升。

IC在计算机、通信和消费电子等领域的应用广泛，包括微处理器、存储器、逻辑门和放大器等。

半导体物理与器件现代电子技术的基石半导体物理与器件：现代电子技术的基石现代电子技术离不开半导体物理和器件的研究与应用。

半导体物理作为电子学的基础，为现代电子技术的发展提供了坚实的理论基础和实验验证。

一、半导体物理的基本概念半导体物理主要研究半导体材料的性质和特性。

半导体是介于导体和绝缘体之间的一类材料，具有特殊的电子能带结构和载流子行为。

1.1 半导体材料的能带结构半导体材料的能带结构是半导体物理研究的核心。

在晶体中，原子形成非常规则的晶格结构，从而形成能带结构。

半导体的价带和导带之间存在禁带，电子在价带和导带之间跃迁才能导致电流的流动。

1.2 载流子行为在半导体中，存在两类载流子：电子和空穴。

电子带负电荷，空穴带正电荷。

当半导体材料受到外部激励时，电子和空穴会发生跃迁，从而导致电流的形成。

二、半导体器件的基本原理半导体器件是基于半导体物理研究而发展起来的。

目前，半导体器件在电子技术中占据重要地位，广泛应用于集成电路、光电子器件、功率电子器件等领域。

2.1 二极管二极管是最简单的半导体器件之一，由P型半导体和N型半导体组成。

当正向偏置时，电流可以顺利通过；当反向偏置时，会产生压倒性的电势垒，阻止电流通过。

2.2 晶体管晶体管是半导体器件中最重要的一种，可以实现信号放大和开关功能。

晶体管主要由三个掺杂不同的半导体区域组成：发射区、基区和集电区。

通过不同的偏置控制，可以调节电流的放大倍数和导通状态。

2.3 集成电路集成电路是将多个晶体管、二极管等器件集成在一块半导体材料上的一种技术。

它可以实现大规模电路和功能的集成，为现代电子技术的高速发展提供了基础。

三、半导体器件在现代电子技术中的应用半导体物理和器件在现代电子技术的诸多领域都有广泛的应用。

3.1 通信领域移动通信、卫星通信、光纤通信等都需要半导体器件的支持，如光电二极管、激光器等。

3.2 计算机领域计算机内存、处理器等都依赖于半导体器件，如存储器芯片、逻辑门等。

半导体相关书籍基础
随着现代科技的发展，半导体技术已经成为了当今世界最为重要的技术之一。

半导体技术广泛应用于电子、通信、计算机、医疗、能源等诸多领域，成为了推动世界经济发展的重要力量。

如果你想深入了解半导体技术，学习相关知识，以下几本基础书籍可以为你提供全面的指导和帮助。

1.《半导体物理与器件基础》
这本书是半导体物理和器件方面的经典著作之一，由国内著名半导体专家杨维桢教授主编。

该书系统地介绍了半导体物理学的基本概念、半导体器件的基本结构和性能等内容，是学习半导体物理和器件的必备读物。

2.《半导体器件物理基础》
该书由美国著名半导体专家Richard S. Muller和Theodore I. Kamins合著，是一本经典的半导体器件物理学教材。

该书系统地介绍了半导体器件的物理基础，包括半导体PN结、二极管、场效应晶体管等器件的物理原理和工作原理，是学习半导体器件物理的重要参考书。

3.《半导体器件工艺学》
该书是半导体器件工艺方面的经典教材，由美国著名半导体专家S.M. Sze和K.K. Ng合著。

该书详细介绍了半导体器件的工艺流程、器件制造技术和测试方法等内容，是学习半导体器件工艺学的重要参考书。

4.《半导体物理学》
该书由美国著名半导体专家S.M. Sze编写，是半导体物理学领域的经典著作之一。

该书系统地介绍了半导体物理学的基础知识，包括晶体结构、半导体材料、载流子输运、PN结、金属-半导体接触等内容，是学习半导体物理学的重要参考书。

以上几本书籍都是半导体技术领域的重要参考书，对于想深入了解半导体技术的人来说，是不可或缺的宝贵资料。

9金属半导体与半导体异质结一、肖特基势垒二极管欧姆接触：通过金属-半导体的接触实现的连接。

接触电阻很低。

金属与半导体接触时，在未接触时，半导体的费米能级高于金属的费米能级，接触后，半导体的电子流向金属，使得金属的费米能级上升。

之间形成势垒为肖特基势垒。

在金属与半导体接触处，场强达到最大值，由于金属中场强为零，所以在金属——半导体结的金属区中存在表面负电荷。

影响肖特基势垒高度的非理想因素：肖特基效应的影响，即势垒的镜像力降低效应。

金属中的电子镜像到半导体中的空穴使得半导体的费米能级程下降曲线。

附图：电流——电压关系：金属半导体结中的电流运输机制不同于pn结的少数载流子的扩散运动决定电流，而是取决于多数载流子通过热电子发射跃迁过内建电势差形成。

附肖特基势垒二极管加反偏电压时的I-V曲线：反向电流随反偏电压增大而增大是由于势垒降低的影响。

肖特基势垒二极管与Pn结二极管的比较：1.反向饱和电流密度（同上），有效开启电压低于Pn结二极管的有效开启电压。

2.开关特性肖特基二极管更好。

应为肖特基二极管是一个多子导电器件，加正向偏压时不会产生扩散电容。

从正偏到反偏时也不存在像Pn结器件的少数载流子存储效应。

二、金属-半导体的欧姆接触附金属分别与N型p型半导体接触的能带示意图三、异质结：两种不同的半导体形成一个结小结：1.当在金属与半导体之间加一个正向电压时，半导体与金属之间的势垒高度降低，电子很容易从半导体流向金属，称为热电子发射。

2.肖特基二极管的反向饱和电流比pn结的大，因此达到相同电流时，肖特基二极管所需的反偏电压要低。

10双极型晶体管双极型晶体管有三个掺杂不同的扩散区和两个Pn结，两个结很近所以之间可以互相作用。

之所以成为双极型晶体管，是应为这种器件中包含电子和空穴两种极性不同的载流子运动。

一、工作原理附npn型和pnp型的结构图发射区掺杂浓度最高，集电区掺杂浓度最低附常规npn截面图造成实际结构复杂的原因是：1.各端点引线要做在表面上，为了降低半导体的电阻，必须要有重掺杂的N+型掩埋层。
