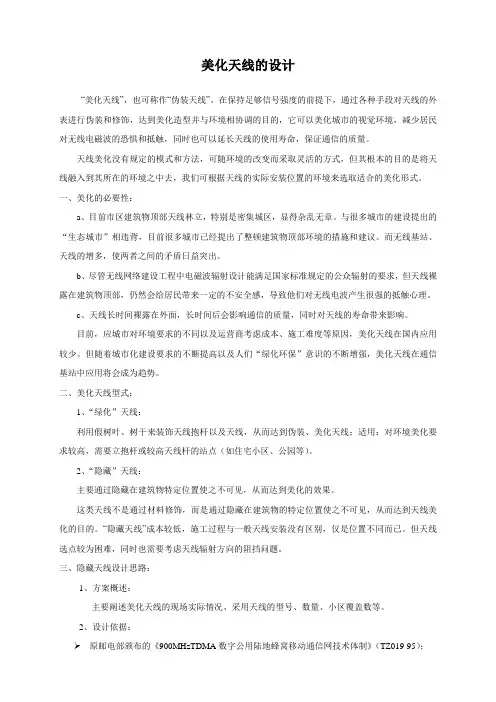

美化天线的设计“美化天线”，也可称作“伪装天线”。

在保持足够信号强度的前提下，通过各种手段对天线的外表进行伪装和修饰，达到美化造型并与环境相协调的目的，它可以美化城市的视觉环境，减少居民对无线电磁波的恐惧和抵触，同时也可以延长天线的使用寿命，保证通信的质量。

天线美化没有规定的模式和方法，可随环境的改变而采取灵活的方式，但其根本的目的是将天线融入到其所在的环境之中去，我们可根据天线的实际安装位置的环境来选取适合的美化形式。

一、美化的必要性：a、目前市区建筑物顶部天线林立，特别是密集城区，显得杂乱无章。

与很多城市的建设提出的“生态城市”相违背，目前很多城市已经提出了整顿建筑物顶部环境的措施和建议。

而无线基站、天线的增多，使两者之间的矛盾日益突出。

b、尽管无线网络建设工程中电磁波辐射设计能满足国家标准规定的公众辐射的要求，但天线裸露在建筑物顶部，仍然会给居民带来一定的不安全感，导致他们对无线电波产生很强的抵触心理。

c、天线长时间裸露在外面，长时间后会影响通信的质量，同时对天线的寿命带来影响。

目前，应城市对环境要求的不同以及运营商考虑成本、施工难度等原因，美化天线在国内应用较少。

但随着城市化建设要求的不断提高以及人们“绿化环保”意识的不断增强，美化天线在通信基站中应用将会成为趋势。

二、美化天线型式：1、“绿化”天线：利用假树叶、树干来装饰天线抱杆以及天线，从而达到伪装、美化天线；适用：对环境美化要求较高，需要立抱杆或较高天线杆的站点（如住宅小区、公园等）。

2、“隐藏”天线：主要通过隐藏在建筑物特定位置使之不可见，从而达到美化的效果。

这类天线不是通过材料修饰，而是通过隐藏在建筑物的特定位置使之不可见，从而达到天线美化的目的。

“隐藏天线”成本较低，施工过程与一般天线安装没有区别，仅是位置不同而已。

但天线选点较为困难，同时也需要考虑天线辐射方向的阻挡问题。

三、隐藏天线设计思路：1、方案概述：主要阐述美化天线的现场实际情况、采用天线的型号、数量、小区覆盖数等。

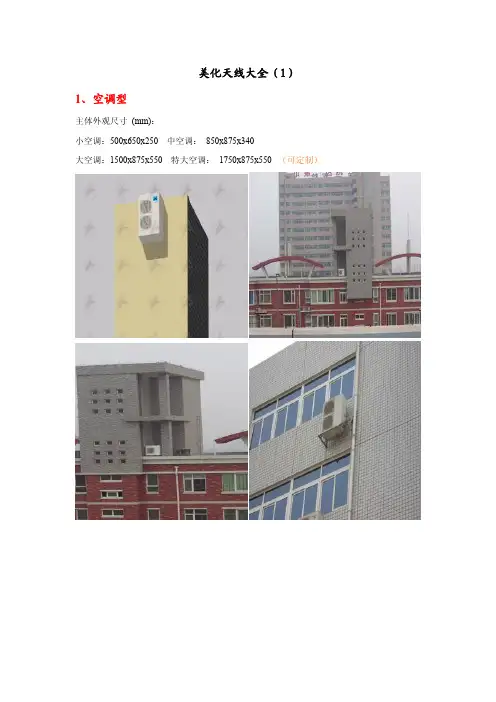

美化天线大全（1） 1、空调型主体外观尺寸 (mm)：小空调：500x650x250 中空调： 850x875x340大空调：1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。

2）产品配置：1、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度；2、标准配置含一支抱杆、外罩、锚固用化学螺栓等。

3）优点及特点：1、隐蔽效果非常好，通用性最好，是常见的楼体附属物件；2、外罩背面开维护孔，可方便维护；3、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4、支架采用化学螺栓锚固，可即时安装，抗震动；4）建议安装场所：a．楼顶电梯间或局部高处的顶台（优先安装场所）。

b．楼体外侧墙面。

2、变色龙型主题外观尺寸（mm） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。

2）产品配置：1、适合1支长1.5米及以下，宽0.27米及以下天线安装；2、500×475mm规格外罩可实现最大5度机械下倾；3、标准配置含抱杆、外罩、锚固用化学螺栓等。

3）优点及特点：1、隐蔽效果很好，不易被察觉；2、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护；3、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4、颜色外观与楼体一致，为定制图案；5、支架采用化学螺栓锚固，可即时安装，抗震动；4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。

5）建议安装场所：a．楼顶电梯间或局部高台外侧墙（优选安装场所）。

b．楼体平整外墙。

烟型3、囪主题外观尺寸（mm）： 2000x φ 600 2000x610x610 （可定制）烟囪型美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。

美化天线介绍
一、概述：
“美化天线”，也可称作“伪装天线”，即在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿限，保证通信的质量。

美化天线有加罩美化、一体化美化甚至独立订造等不同形式产品。

加罩美化因方便和灵活而流行，美化外罩我们有变色龙、方柱、圆柱、空调、水箱、门架、花架、栅栏、广告牌、集束、民族风情、仿生树等产品。

一体化有路灯型、草坪灯型、射灯型、标语牌、空调、蘑菇、石头、仙人掌、树桩、动物型等产品。

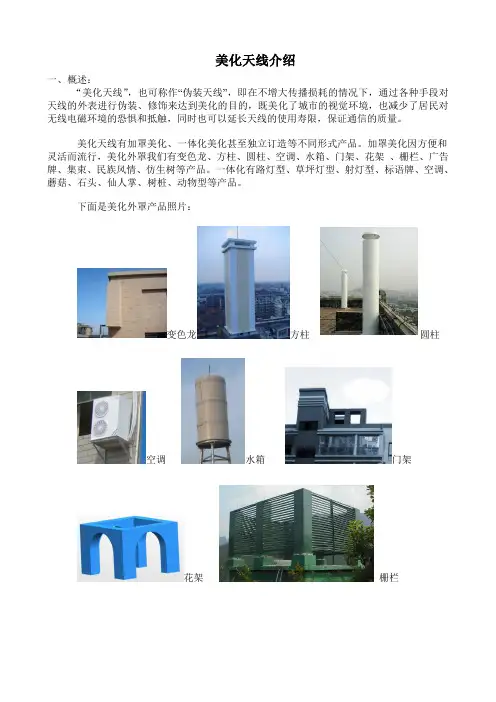

下面是美化外罩产品照片：
变色龙方柱圆柱
空调水箱门架
花架栅栏
广告牌 集束 民族风情 仿生树 下面是一体化天线照片：
路灯 草坪灯 射灯 蘑菇
石头动物仙人球 标语牌
空调树桩。

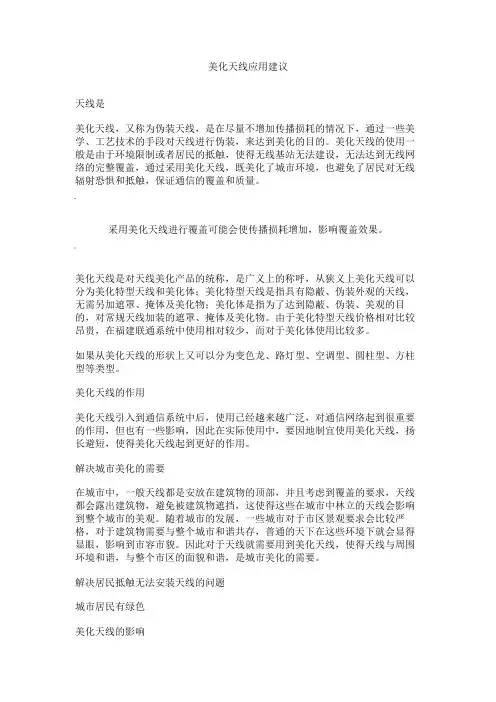

美化天线应用建议天线是美化天线，又称为伪装天线，是在尽量不增加传播损耗的情况下，通过一些美学、工艺技术的手段对天线进行伪装，来达到美化的目的。

美化天线的使用一般是由于环境限制或者居民的抵触，使得无线基站无法建设，无法达到无线网络的完整覆盖，通过采用美化天线，既美化了城市环境，也避免了居民对无线辐射恐惧和抵触，保证通信的覆盖和质量。

采用美化天线进行覆盖可能会使传播损耗增加，影响覆盖效果。

美化天线是对天线美化产品的统称，是广义上的称呼，从狭义上美化天线可以分为美化特型天线和美化体；美化特型天线是指具有隐蔽、伪装外观的天线，无需另加遮罩、掩体及美化物；美化体是指为了达到隐蔽、伪装、美观的目的，对常规天线加装的遮罩、掩体及美化物。

由于美化特型天线价格相对比较昂贵，在福建联通系统中使用相对较少，而对于美化体使用比较多。

如果从美化天线的形状上又可以分为变色龙、路灯型、空调型、圆柱型、方柱型等类型。

美化天线的作用美化天线引入到通信系统中后，使用已经越来越广泛，对通信网络起到很重要的作用，但也有一些影响，因此在实际使用中，要因地制宜使用美化天线，扬长避短，使得美化天线起到更好的作用。

解决城市美化的需要在城市中，一般天线都是安放在建筑物的顶部，并且考虑到覆盖的要求，天线都会露出建筑物，避免被建筑物遮挡，这使得这些在城市中林立的天线会影响到整个城市的美观。

随着城市的发展，一些城市对于市区景观要求会比较严格，对于建筑物需要与整个城市和谐共存，普通的天下在这些环境下就会显得显眼，影响到市容市貌。

因此对于天线就需要用到美化天线，使得天线与周围环境和谐，与整个市区的面貌和谐，是城市美化的需要。

解决居民抵触无法安装天线的问题城市居民有绿色美化天线的影响增益小，传播损耗增加美化天线受环境使用的限制，天线的增益普遍比较小，并且由于增加了美化罩，必然会增加传播损耗，如果增加的美化罩的电气性能不好，会导致损耗比较高，影响无线网络的覆盖。

1.技术特点1. 一体化设计，技术指标优越；2. 仿民用排气管设计，隐蔽效果强；3. 天线罩选择PVC 材质，电气辐射性能与常规板状天线相当。

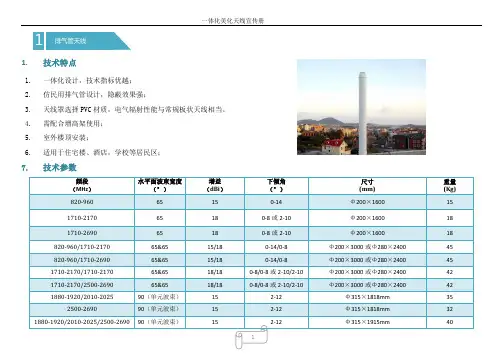

4. 需配合增高架使用；5. 室外楼顶安装；6.适用于住宅楼、酒店，学校等居民区；7. 技术参数频段（MHz ） 水平面波束宽度（°）增益 （dBi ） 下倾角 （°） 尺寸 (mm) 重量 (Kg) 820-960 65 15 0-14 Φ200×1600 15 1710-2170 65 18 0-8或2-10 Φ200×1600 18 1710-2690 65 18 0-8或2-10 Φ200×160018 820-960/1710-2170 65&65 15/18 0-14/0-8 Φ200×3000或Φ280×2400 45 820-960/1710-2690 65&65 15/18 0-14/0-8 Φ200×3000或Φ280×2400 45 1710-2170/1710-2170 65&65 18/18 0-8/0-8或2-10/2-10 Φ200×3000或Φ280×2400 42 1710-2170/2500-2690 65&65 18/18 0-8/0-8或2-10/2-10Φ200×3000或Φ280×240042 1880-1920/2010-202590（单元波束） 15 2-12 Φ315×1818mm 35 2500-269090（单元波束） 15 2-12 Φ315×1818mm 32 1880-1920/2010-2025/2500-269090（单元波束）152-12Φ315×1915mm401方柱美化外罩排气管天线8.应用图片9.技术特点1. 一体化设计，技术指标优越；2. 防建筑墙体及民用建筑体设计，隐蔽效果强；3. 底部设置维护门，便于安装及维护。

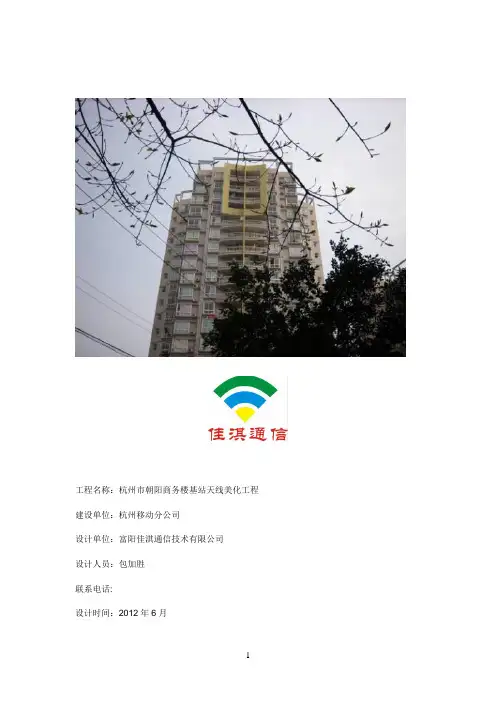

烟囱型美化天线设计（朝阳商务楼）工程名称：杭州市朝阳商务楼基站天线美化工程建设单位：杭州移动分公司设计单位：富阳佳淇通信技术有限公司设计人员：包加胜联系电话:设计时间：2012年6月站点周边90度站点周边180度站点周边270度站点周边360度前言随着移动通信网络的迅速发展，移动通信基站天线作为无线信号的主要辐射装置，越来越多地广泛进入人们的视野。

特别是在人口密集的城区，由于大话务量的需求，使得各大移动通信运营商基站网络越来越为密集。

人们站在自家阳台、街区、花园等户外场所，抬头总是能看见基站天线。

传统基站天线因其独特外形和安装方式，总是很难与周边环境很好地融合在一起，而因此直接影响到城市的美好环境。

另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。

这些都加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。

天线隐形工程作为一种手段，满足了人们对城市环境要求越来越高的需求，受到有关各方的广泛关注。

秉承环保，人性化关怀的产品理念，我公司2002年就开始隐形、环保天线的研发，采取人性化的设计思路，力求天线安装后与周围环境和谐融洽，降低运营商工程等方面的难度，满足了人们对美好环保环境的需求。

1、项目概况朝阳商务楼位于杭州市白马寺街16号，紧靠一环路内侧，为杭州市区一普通商务楼盘。

大楼共8层高约24米，外墙面采用浅青灰色外墙装饰，周围为居民楼及商业区。

浙江移动分公司拟在该楼楼顶安装有基站天线共3副，采用单抱杆安装方式，天线安装抱杆高3米，天线增益为15dB；天线安装于8层楼顶，天线相对悬挂高度约为28米。

（悬挂方式见附图1）应浙江移动分公司的要求，现拟对上述3副基站扇区板状天线在满足原覆盖指标的前提下进行外观改造，使其与整个大楼格调保持一致，消除其对周边环境视觉上的负面影响（具体见美化效果图）。

附图：欲安装天线的楼顶平台图片2、设计依据1、原邮电部颁布的《900MHz TDMA 数字公用陆地蜂窝移动通信网技术体制》TZ019-952、原邮电部颁布的《900MHz TDMA 数字通信工程设计暂行规定》部内标准.3、原邮电部《900/1800MHz TDMA 数字移动通信网基站子系统设备技术要求及无线指标测试方法》(YD/T883-1999)4、原无线电管理委员会国无管(1990)11号“关于调整900MHZ频段的函”.5、中华人民共和国国家标准GB8702-88《电磁辐射防护规定》6、国家通信行业标准，YD5039-97《通信工程建设环境保护技术规定》7、国家无线电管理委员会，国无管[1994]19号文《关于公众数字蜂窝移动通信系统使用频段的通知》8、FCC和GSM 1800ETSI标准.3、设备选型3.1、天线增益选择：根据浙江移动公司的要求及本补点站的特点，本方案使用15.5分贝增益天线。

美化天线介绍朱道通中国移动通信集团福建有限公司漳州分公司黄臻中国移动通信集团福建有限公司宁德分公司【摘要】：随着移动通信的发展，运营商努力打造全覆盖、无缝覆盖的优质网络，并不断加大网络建设的投入。

由于基站的增多，城市建筑物顶部天线林立，显得杂乱无章，给城市整体环境景观带来了许多负面影响。

美化天线的引入，使这个问题得到了很好的解决，既保证了信号覆盖，又美化了环境。

本文对美化天线的材质、分类、应用原理、注意事项等做了详细的介绍，并配以实物图片以及典型案例，使读者对美化天线这个新兴的天线类型有个初步的了解。

【关键词】：美化天线小区覆盖1、美化天线的提出随着无线网络的日益普及，如何能改变天线的外形，使之能更好的融入周围的环境，已经成了一个新的课题。

美化天线（也称伪装天线）的出现正是为了解决这日益增长的需要。

美化天线是指外型美观、隐蔽而又符合技术要求的天线，旨在解决天线外观与环境一致、协调，减少人们对天线的注意，以便于移动通信工程顺利进行。

它可以在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿命，保证通信的质量。

美化天线主要用于城市内的基站建设及高尚的住宅小区覆盖解决方案。

2、美化天线的材质天馈美化工程没有固定的模式和方法，应随着环境的改变而采取灵活的方式，但其根本目的是将天线融入到其所在的环境之中去，我们可以根据天线实际安装的环境来制定适合要求的美化方案。

2.1 材料的选择依据不同工作频段相对于同一种介质的传输损耗不同，频段越高，介质损耗越大，对伪装材料的选取要求也就越高。

伪装材料应尽可能选取介电常数较低、介质损耗角正切较小的材料，例如玻璃钢，其介电常数在3.60-3.63之间，损耗角正切值在0.005-0.009 之间。

一般地，美化外罩在设计时，充分考虑到在各方向上的损耗尽量做到一致，所以对方向图基本没有影响。

低频集束型(不分瓣)一体化美化天线282305-YJS-0001技术规范书目录一、产品指标........................................................................................................................错误!未定义书签。

1．电气指标................................................................................................................. 错误!未定义书签。

2．机械性能指标 (2)3．配件说明 (2)二、产品图片 (3)三、结构说明 (4)四、安装说明 (5)五、维护说明 (6)六、产品包装 (7)一、产品指标1．电气指标频率范围820~960MHz增益15dBi±1驻波比＜1.5极化形式±45°端口隔离度≥28dB0°交叉极化鉴别率≥15dB±60°交叉极化鉴别率≥10dB第一上旁瓣抑制≤-15dB前后比≥25dB水平波瓣宽度65°±5°垂直波瓣宽度14°±2°下倾角2°~18°三阶互调≤-107dBm输入阻抗50Ω功率容量250W接口形式2*7/16 Female水平面方向图Horizontal pattern 垂直面方向图Vertical pattern 机械性能二、产品图片三、结构说明三、安装说明五、维护说明天线角度调节说明1.垂直调节旋钮2.垂直刻度尺3.水平调节拨杆4.水平刻度盘5.水平调节固定螺母1.通过转动水平调节拨杆来调整天线的方位角，同时通过水平刻度盘可准确 读取当前天线的方位角度。

3.方位角度调好后,用板手拧紧固定螺母。

基站一体化美化天线产品说明基站一体化美化天线产品介绍东莞市腾发通讯设备有限公司2010年10月东莞腾发------高品质美化天线专家一、概述随着无线通信事业和现代都市的进展,天线与周围环境的协调与否越来越让人重视。

美化天线在保证各项技术指标的基础上，力求实现天馈系统和周围环境的协调统一，是天线应用上的又一新思路。

在网络建设、优化中，美化天线广泛应用在对环境要求较高的场所。

在不同的区域，采纳美化天线方案，既能够满足网络建设的要求，又能与周围环境协调，达到两全其美的目的。

直接设计适用并协调于该环境且外形美观的全新基站天线称为“基站美化天线”。

因该天线的天线体（包括辐射体、合路器、功分器）、相应支撑配套件及其相应的美观外罩已被设计融为一体，且天线按照规范指标的要求设计，我们亦称之为“基站一体化美化天线”。

基站一体化美化天线振子辐射单元外仅一层外罩材料，天线罩即美化罩，电气性能更优越于常规加罩美化产品。

基站一体化美化天线以电调天线为核心，通过水平及垂直角度调节器来实现天线方位角及下倾角的调节，具有产品尺寸小、重量轻的特点，使产品安装更为便捷，维护更趋于人性化。

天线美化方式的演进要紧是遵循以下方式（以方柱型为例）：基站一体化美化天线的差不多设计理念是将美化天线的外观形态设计成一般建筑楼顶的常见的外形，其要紧具有以下特点：◆该产品具有尺寸小，重量轻，外观隐蔽等特点，从而使得谈站选址成功率较高；◆产品集站天线于美化为一体，为客户省却了美化成本的同时将天线安装与天线美化一步到位；◆产品标准化设计，批量化生产，性能稳定，通用性强，可做一定的库存，达到快速建站的要求；◆规范化产品，统一的产品型号规格和性能指标，产品工程安装及后期维护调整快捷方便。

二、产品技术特点及优势1、建站成本低一体化集束美化天线与传统的常规加罩美化方式比较，勘测、运输、美化工程工程费、物业协调等费用都回大幅降低。

一体化美化可节约综合成本约 15% -- 20%。
