各种天线简介

电视发射天线的种类电视发射天线是电视信号的重要传输装置，主要用于将电视信号发送到接收器，使电视节目能够在用户家中的电视机上播放。

根据不同的工作原理和使用场景，电视发射天线可以分为多种类型。

下面将详细介绍几种常见的电视发射天线：1.家用室内电视发射天线：家用室内电视发射天线是最常见的一种电视发射天线，通常用于户内环境中。

这种天线采用电磁感应原理，通过接收电视信号并将其转化为电流，然后传输到电视机上进行解码播放。

家用室内电视发射天线的特点是安装简便、接收范围广、使用便捷。

2.室外电视发射天线：室外电视发射天线是安装在建筑物屋顶或外墙上的一种天线。

它能够接收到更远距离和更稳定的电视信号，并传输到电视机上。

室外电视发射天线通常具有更高的增益和方向性，可以减少来自不同方向的干扰信号，提高接收质量。

3.卫星电视发射天线：卫星电视发射天线主要用于接收卫星信号，并传输到接收器中。

这种天线通常有很高的增益和宽频带特性，能够接收到卫星信号源提供的高质量电视节目。

卫星电视发射天线一般安装在户外，位置尽量避免被建筑物或树木遮挡，以保证信号接收质量。

4.有线电视发射天线：有线电视发射天线是一种特殊的电视发射天线，主要用于有线电视系统中。

它将有线电视信号发送到用户家中的接收器，用户可以通过有线电视接收器观看电视节目。

有线电视发射天线的特点是信号传输稳定、不受天气和地理条件影响，适合长距离传输和大规模用户接入。

此外，还有一些其他类型的电视发射天线，如地面数字电视发射天线、车载电视发射天线等，它们根据具体的使用场景和需求有所不同。

总的来说，不同类型的电视发射天线在工作原理、信号传输距离、天线特性等方面各有差异。

用户在选择电视发射天线时，应根据实际需要和使用环境来选择适合自己的天线类型，并注意天线的安装和调试，以提高信号质量和观看效果。

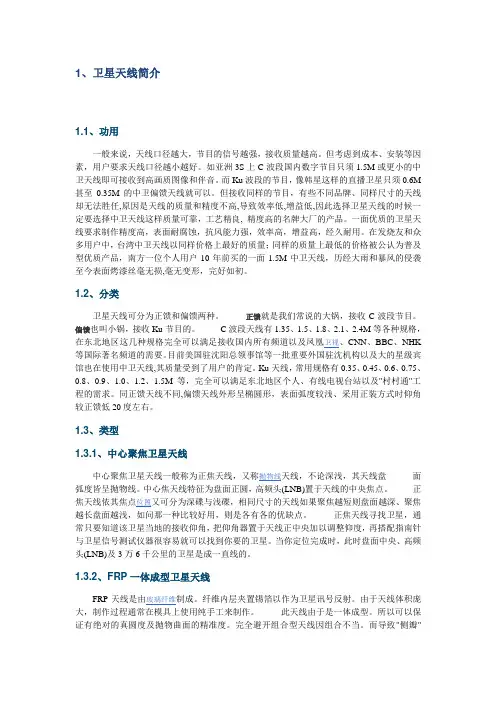

1、卫星天线简介1.1、功用一般来说，天线口径越大，节目的信号越强，接收质量越高。

但考虑到成本、安装等因素，用户要求天线口径越小越好。

如亚洲3S上C波段国内数字节目只须1.5M或更小的中卫天线即可接收到高画质图像和伴音。

而Ku波段的节目，像韩星这样的直播卫星只须0.6M 甚至0.35M的中卫偏馈天线就可以。

但接收同样的节目，有些不同品牌、同样尺寸的天线却无法胜任,原因是天线的质量和精度不高,导致效率低,增益低,因此选择卫星天线的时候一定要选择中卫天线这样质量可靠，工艺精良, 精度高的名牌大厂的产品。

一面优质的卫星天线要求制作精度高，表面耐腐蚀，抗风能力强，效率高，增益高，经久耐用。

在发烧友和众多用户中，台湾中卫天线以同样价格上最好的质量；同样的质量上最低的价格被公认为普及型优质产品，南方一位个人用户10年前买的一面1.5M中卫天线，历经大雨和暴风的侵袭至今表面烤漆丝毫无损,毫无变形，完好如初。

1.2、分类卫星天线可分为正馈和偏馈两种。

正馈就是我们常说的大锅，接收C波段节目。

偏馈也叫小锅，接收Ku节目的。

C波段天线有1.35、1.5、1.8、2.1、2.4M等各种规格，在东北地区这几种规格完全可以满足接收国内所有频道以及凤凰卫视、CNN、BBC、NHK 等国际著名频道的需要。

目前美国驻沈阳总领事馆等一批重要外国驻沈机构以及大的星级宾馆也在使用中卫天线,其质量受到了用户的肯定。

Ku天线，常用规格有0.35、0.45、0.6、0.75、0.8、0.9、1.0、1.2、1.5M等，完全可以满足东北地区个人、有线电视台站以及"村村通"工程的需求。

同正馈天线不同,偏馈天线外形呈椭圆形，表面弧度较浅、采用正装方式时仰角较正馈低20度左右。

1.3、类型1.3.1、中心聚焦卫星天线中心聚焦卫星天线一般称为正焦天线，又称抛物线天线，不论深浅，其天线盘面弧度皆呈抛物线。

中心焦天线特征为盘面正圆，高频头(LNB)置于天线的中央焦点。

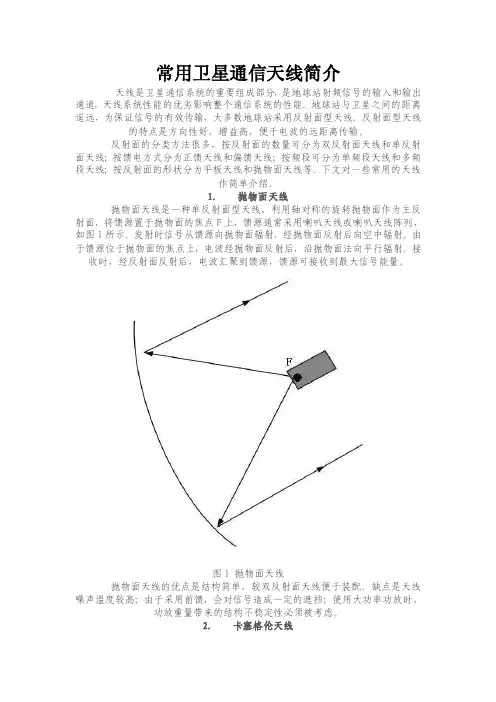

常用卫星通信天线简介天线是卫星通信系统的重要组成部分，是地球站射频信号的输入和输出通道，天线系统性能的优劣影响整个通信系统的性能。

地球站与卫星之间的距离遥远，为保证信号的有效传输，大多数地球站采用反射面型天线。

反射面型天线的特点是方向性好，增益高，便于电波的远距离传输。

反射面的分类方法很多，按反射面的数量可分为双反射面天线和单反射面天线；按馈电方式分为正馈天线和偏馈天线；按频段可分为单频段天线和多频段天线；按反射面的形状分为平板天线和抛物面天线等。

下文对一些常用的天线作简单介绍。

1．抛物面天线抛物面天线是一种单反射面型天线，利用轴对称的旋转抛物面作为主反射面，将馈源置于抛物面的焦点F上，馈源通常采用喇叭天线或喇叭天线阵列，如图1所示。

发射时信号从馈源向抛物面辐射，经抛物面反射后向空中辐射。

由于馈源位于抛物面的焦点上，电波经抛物面反射后，沿抛物面法向平行辐射。

接收时，经反射面反射后，电波汇聚到馈源，馈源可接收到最大信号能量。

图1 抛物面天线抛物面天线的优点是结构简单，较双反射面天线便于装配。

缺点是天线噪声温度较高；由于采用前馈，会对信号造成一定的遮挡；使用大功率功放时，功放重量带来的结构不稳定性必须被考虑。

2．卡塞格伦天线卡塞格伦天线是一种双反射面天线，它由两个发射面和一个馈源组成，如图2所示。

主反射面是一个旋转抛物面，副反射面为旋转双曲面，馈源置于旋转双曲面的实焦点F1上，抛物面的焦点与旋转双曲面的焦点重合，即都位于F2点。

从从馈源辐射出来的电磁波被副反射面反射向主反射面，在主反射面上再次被反射。

由于主反射面的焦点与副反射面的焦点重合，经主副反射面的两次反射后，电波平行于抛物面法向方向定向辐射。

对经典的卡塞格伦天线来说，副反射面的存在遮挡了一部分能量，使得天线的效率降低，能量分布不均匀，必须进行修正。

修正型卡塞格伦天线通过天线面修正后，天线效率可提高到0.7—0.75，而且能量分布均匀。

目前，大多数地球站采用的都是修正型卡塞格伦天线。

手机天线简介1. 手机天线简介在无线技术设备中，用来辐射和接收无线电波的装置成为天线。

天线的作用就是将调制到射频频率的数字信号或模拟信号发射到空间无线信道，或从空间无线信道接收调制在射频频率上的数字或模拟信号。

手机天线设计理念上来讲，Nokia主张手机设计首先要保证RF性能好；其次要保证音频性能好。

在他们的初期方案中就把外观、主板、结构、天线是做为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能也十分优越。

而国内，由于设计的人员对天线的认识不足，同时受结构方案和外形至上的制约。

最后都是“配”天线，对天线的调试匹配占了整个天线设计流程的大部分时间。

2. 手机天线分类2.1 按照传统的天线单元形式分外置天线：单极天线、螺旋天线、PCB印制螺旋天线内置天线：微带贴片天线、缝隙天线、IFA天线和倒L天线、PIFA、陶瓷天线2.2 外置天线简介：2.2.1外置天线优点：频带范围宽、接收信号比较稳定、制造简单费用相对低；2.2.2外置天线缺点：天线暴露于手机外易于损坏、天线靠近人体时导致性能变坏、不易加诸如反射层和保护层等来减小天线对人体的辐射伤害、同时对于FDD的系统，接收和发送必须使用不同的匹配电路。

2.2.3 偶极子天线示意图2.2.4 单极子天线的形成过程：现在去掉偶极子天线的一臂，将另一臂换成无穷大地，大地对场的反射，根据镜像原理，天线的上臂将产生一镜像，该镜像上的电流分布完全等同于偶极天线的下臂，在这种情况下，我们称这种天线为单极天线。

2.2.5 单极子天线示意图2.2.6 外置天线示意图外置螺旋天线PCB板螺旋天线2.3内置天线简介2.3.1内置天线优点：可以做的非常小，不易损坏；可以将其安放在手机中远离人脑的一面，而在靠近人脑的部分贴上反射层、保护层来减小天线对人体的辐射伤害。

可以安装多个，很方便组阵，从而实现手机天线的智能化，这一点对未来的移动通信系统来说非常有用。

2.3.2 内置天线在手机中的位置背面侧面前面PIFA天线的由来：PIFA天线是微带天线演变而来。

多输入、多输出(MIMO)空间分集天线配置专门针对3GPP长期演进技术(LTE)移动通信系统而设计。

实际上，LTE系统规定了三类天线技术：MIMO、波束成形和分集方法。

对提升信号鲁棒性、实现LTE系统能力来说，这三种技术都非常关键。

理解这些不同天线技术是如何工作的，将对采用这些方法的测试系统有帮助。

图1对各种天线技术进行了简单描述。

每种技术的名称显示出系统的发射器和接收器是如何接入无线信道的。

具有单个发射器和单个接收器的单输入、单输出(SISO)方法是最基本的无线信道接入模式。

多输入、单输出(MISO)模式略复杂些，它采用两或多个发射天线和一个接收天线。

在MISO 系统(通常也被称为发射分集系统)，相同数据被送至两个发射天线，但数据经过了编码以使接收器能辨认出数据来自哪个发射器。

发射分集使信号具有更强的衰减抵抗力，并且能低信噪比(SNR)条件下改进性能。

该技术不直接增加数据速率，但它以更低功耗支持现有速率。

可借助来自接收器对指示相位均衡和各天线功率的反馈来强化发射分集。

单输入、多输出(SIMO)方法(也常被称为接收分集技术)采用一个发射天线和两或多个接收天线。

与发射分集方法一样，它也很适合工作在低SNR条件下，当采用两个接收器时，理论上可实现3dB 增益。

因为只发射一个数据流，所以数据速率不变。

MIMO方法要求两或多个发射天线和两或多个接收天线。

该模式并非MISO和SIMO的简单叠加，因为多个数据流在相同频率和时间被同时发射，所以充分利用了无线信道内不同路径的优势。

MIMO系统内的接收器数必须不少于被发射的数据流数。

请注意，不要混淆了被发射的数据流数与发射天线数。

例如，在发射分集(MISO)的场合中，有两个发射天线，但只有一个发射流。

把SIMO叠加在MISO上不会得到MIMO系统，即使叠加后存在两个发射和接收天线。

系统内，发射器数比被发射的数据流数多总是可能的，但反之不然。

若N个数据流通过少于N个的发射天线发射，则无论有多少接收器，数据都不会被完全解扰。

京信天线产品介绍京信天线简介京信通信科技股份有限公司成立于1996年，总部位于北京市海淀区，是中国领先的通信设备制造商之一。

京信天线是京信通信科技旗下的子公司，专注于无线通信领域的天线研发、生产和销售。

京信天线以科技为先导，以全面的服务为目标，致力于为全球广大用户提供具有高性能和高质量的天线产品。

京信天线产品京信天线产品涵盖了各种类型的无线通信天线，主要包括以下几类：室外天线京信天线的室外天线适用于各种无线通信场景，在广播电视、通信基站以及电力巡检等领域有广泛的应用。

室外天线的类型包括：•广播电视天线：京信天线生产的广播电视天线可以覆盖FM、AM、DAB、DVB等广播和电视信号的接收和发射。

适用于广播电视塔、广播收发站、电视转播站、媒体中心等领域。

•通信基站天线：京信天线的通信基站天线能够实现覆盖范围广、天线增益高、抗干扰能力强等优良的特性。

适用于GSM、CDMA、3G、4G、5G等通信标准的基站、小区覆盖、楼宇覆盖等应用场景。

•电力巡检天线：京信天线的电力巡检天线用于电力巡检机器人、消防机器人、安防监控等领域，能够实现高清视频传输、图像拍摄等功能，提高了信息采集和传输的效率和质量。

室内天线京信天线的室内天线适用于室内场合，包括大型体育馆、会议室、展览中心、地下停车场、地铁等。

室内天线的类型包括：•分布式天线系统（DAS）：分布式天线系统（DAS）是一种覆盖室内场所的无线网络架构，适合于大型建筑物和场馆的室内覆盖。

DAS系统通过在室内墙壁、天花板等位置安装分布式天线，将外部的无线信号扩展到室内，实现室内覆盖。

•室内小区天线：室内小区天线是无线网络的重要组成部分，能够提供Wi-Fi、蓝牙等无线信号的覆盖。

不同于室外天线的覆盖面积广，室内天线更注重覆盖的质量和稳定性。

专用天线京信天线的专用天线主要是针对客户个性化需求的定制产品。

专用天线包括以下几种：•车载天线：车载天线主要安装在机动车辆上，包括出租车、公交车、警车等。

3铜片天线
其实这是一款典型的3单元的铜片八木天线，前面的铜片是引向器，中间是有源振子，后面是反射器。

先用HFSS做了一下仿真，结果如下：
这款天线号称10db，仿真结果是9.2368db。

我比较看重它的是，驻波比太好了。

整个WIFI频段，都在1.1-1.29之间。

我使用的铜片是0.44mm厚的。

DIY很简单，手工要求也不是很高，不多说，看图吧——
DIY完成之后，进行了测试。

对比天线还是我的16db平板天线。

测试结果让我吃了一惊——
看，6频道的2个信号，竟然只比16db平板天线低2-3db，也就是说，这款3单元铜片八木天线，在6频道增益达到了13-14db。

我不敢相信。

于是再测试一下其它频道。

结果如下：
3频道达到12db。

11频道的2个信号是11db。

其它频道没有找到可用的信号。

测试的5个信号，增益都在11db以上，比仿真结果和标定的增益都高。

对此结果，我不知道该说什么。

不知道你发现没有？我DIY的这款3单元铜片八木天线，和其它坛友DIY的有些不一样。

请看：
网上广泛流传的，所有振子都是在顶端对齐——
我的3铜片八木，是在铜片的几何中心对齐——
这个馈点是仿真的结果，只有这个位置，驻波比才能达到最佳。

偏离0.5mm都不行——驻波比马上就高上去了！
下面提供尺寸图。

本帖隐藏的内容需要回复才可以浏览
3个铜片之间的距离，还是5mm。
