美化天线介绍
一、概述：
“美化天线”，也可称作“伪装天线”，即在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿限，保证通信的质量。
美化天线有加罩美化、一体化美化甚至独立订造等不同形式产品。
加罩美化因方便和灵活而流行，美化外罩我们有变色龙、方柱、圆柱、空调、水箱、门架、花架、栅栏、广告牌、集束、民族风情、仿生树等产品。
一体化有路灯型、草坪灯型、射灯型、标语牌、空调、蘑菇、石头、仙人掌、树桩、动物型等产品。
下面是美化外罩产品照片：
变色龙方柱圆柱
空调水箱门架
花架栅栏
广告牌 集束 民族风情 仿生树 下面是一体化天线照片：
路灯 草坪灯 射灯 蘑菇
石头动物仙人球 标语牌
空调树桩。

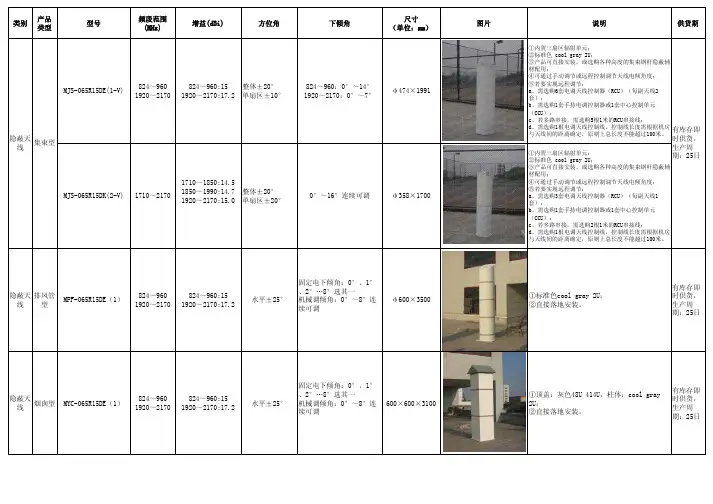

美化天线产品及案例一、普通基站类1、一体化集束天线(避雷杆型)●一体化集束天线❖说明：●适合于新建站址；●由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；●一体化集约设计，体积较小；重量轻，结构强度高。
●运输、安装过程看不到天线，较为隐蔽，安装方便。
●楼面安装，高度2~12米可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角。
●外形简洁修长，具有较强的隐蔽性。
2、排气管型天线●一体化集束天线❖说明：●单扇区电调天线,方位角下倾角可调。
●直径200mm,高度2500-4000mm.●一体化集约设计，体积较小；重量轻，结构强度高。
●运输、安装过程看不到天线，隐蔽性强，安装方便。
3、集束隐蔽外罩❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。
●适合于公共场所和居民住宅小区等。
特点：●可同时适用于新建站点和旧站改造；●产品结构可拆分，能够分体打包，运输搬运都较为方便；●可根据具体站点要求灵活选配多种不同参数、尺寸的天线；●由于无需集成天线，外罩的生产较为简单，供货较快。
4、半自动组合型❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。
●表面标准色：纯白色带条纹；●可内置三扇区天线；●外罩通过机械传动开闭，方便维护；●可直接安装，或选购各种高度的钢杆隐蔽辅材使用。
5、排风管型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。
●可根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便。
6、烟囱型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。
美化天线产品及案例本文介绍了几种常见的普通基站类天线产品，包括一体化集束天线、排气管型天线、集束隐蔽外罩、半自动组合型、排风管型、烟囱型和变色龙型。
其中，一体化集束天线适合于新建站址，具有体积小、重量轻、结构强度高等特点；排气管型天线直径200mm，高度2500-4000mm，隐蔽性强，安装方便；集束隐蔽外罩可同时安装1~3副天线，适合于公共场所和居民住宅小区等；半自动组合型可内置三扇区天线，通过机械传动开闭，方便维护；排风管型和烟囱型适合于商务区或住宅区楼顶，可以直接安装在楼顶；变色龙型则具有外形美观、颜色可变等特点。
这些天线产品在不同的场景下可以灵活选配，满足不同站点的需求。
XXX-shaped concealed antenna (cover) is wall-mounted and can be hung in different ns on the building wall according to needs。
The cover is equipped with a unique hook device for easy XXX。
The surface of the cover can be treated to match the n of the installed wall。
making it XXX.The square column type antenna is hidden inside the square column-shaped concealed cover。
which can be XXX on the building roof according to the overall style of the building。
The cover has a XXX。
The surface texture of the cover can be processed to match the overall n style of the building。
JZ-仿排气管型美化天线型号：YBD-JZPQ-09**概述：排气管型美化天线，大部分应用于楼房楼顶之上，外观颜色以白色为主，结构和尺寸与真实的排气管一致，按比例缩放，原材料为玻璃钢和PVC管，外观实际，隐蔽性强，可以大大减少人们对天线的注意，起到环境美化的效果。
结构特点：玻璃钢材料(不饱和聚酯树脂或环氧树脂+无碱玻纤布)；强度高；耐老化；透波性好,透波损耗小，隐蔽天线罩对信号的影响不超过1dB，不对天线方向图产生影响。
安装方式为法兰接地，易于安装、维护；体积小运输方便。
规格：尺寸mm Ф160×2500，Ф200×2500，Ф320×3000材料厚度mm ≈5颜色白色，可按用户要求订制使用范围：造型美观，美化效果好、不易被察觉，内置天线型号可根据客户需求添加，天线水平方位角整体任意可调，机械下倾角天线集中，数目少，外观不易觉察，天线设置固定电下倾角0～10°，架设高度选择性大，能满足不同要求。
安装场所：各类建筑物的屋顶。
双频双极化排气管型一体化美化天线产品尺寸：外罩φ200*2500mm频率范围：824~960MHz 1710~2170MHz 增益:824~960MHz ≥14.1710~2170MHz ≥16.5dBi驻波比: ≤1.5前后比: ≥25dB输入阻抗: 50Ω前后比: ≥25dB水平面波瓣宽度: 65°±5°垂直面波瓣宽度: 15° 7°主瓣下倾: 0°~14° 0°~8°功率容量: 200W尺寸(净天线):Φ200mm,长度:2000-4000mm 重量(净天线):≥38Kg颜色：颜色可根据现场环境定制水平调角：±45°旋钮调节或遥控调节倾角调节方式：旋钮手动调节或遥控调节安装方式：楼面基础、挂墙、锚固安装维护方式：底侧维护门烟囱式美化天线产品型号:烟囱式美化天线。
美化天线图形介绍————————————————————————————————作者：————————————————————————————————日期:ﻩ空调型主体外观尺寸 (mm):小空调： 500x650x250 中空调： 850x875x340大空调： 1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1)概述:安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。
2 ）产品配置：１、同时支持5度机械下倾,配一支天线时机械下倾最大方向40度；2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。
３)优点及特点：1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件;2 、外罩背面开维护孔，可方便维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、支架采用化学螺栓锚固,可即时安装,抗震动;4 ）建议安装场所：a ．楼顶电梯间或局部高处的顶台(优先安装场所）。
ｂ .楼体外侧墙面。
变色龙型主题外观尺寸（ mm ） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致,为定制图案。
2 ) 产品配置：1 、适合１支长1.５米及以下,宽0.27米及以下天线安装；2 、50０×4７5mm规格外罩可实现最大５度机械下倾;3 、标准配置含抱杆、外罩、锚固用化学螺栓等。
3 ) 优点及特点:1 、隐蔽效果很好，不易被察觉；2 、美化外罩侧面开有维护口,可方便维护；外罩与支架之间可相对滑动,方便安装和维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能;4 、颜色外观与楼体一致,为定制图案；５、支架采用化学螺栓锚固，可即时安装，抗震动;4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。
5)建议安装场所:a. 楼顶电梯间或局部高台外侧墙(优选安装场所）。
2010_TD集束型一体化美化天线TD集束型一体化美化天线一、第一种集束外观结构1.1天线性能特点1、集成三扇区，整体可调，单扇区±15°，尺寸为Φ600X2500mm；（外观尺寸需根据所选用RRU实际尺寸再确认）；2、单扇区下倾角电调0-10°可调；水平方位角单面+/-15°可调整；3、TD天线频段2010-2025mhz，65度，15dbi，遥控电调4、美化天线和管塔法兰对接，馈线从管塔内部走线，从管塔底部出线孔出线。
1.2产品一体化外罩图顶部结构可选多种结构，立杆方式可选1.3应用效果图TD A+B频段的一体化美化天线上图第一个图是一体化水塔型的，增高架可定长短，水塔0.65*2.5米上图第二个图是一体化圆柱，下面是立杆，立杆长度可定做，圆柱0.65*2.5米上图第三个图是TD+GSM一体化圆柱天线，下面立杆长度可变，上层圆柱是0.65*2，下层是0.65*2.5米二、第二种集束外观结构1.1 产品外观图完整图分解图 1.2 产品尺寸图1.3性能指标电气性能指标频率范围1880MHz~1920 MHz2010MHz~2025 MHz 结构参数阵列排列形式直线，3面端口数目8（单元端口）+ 1（校准端口）极化方式±45°单元之间间距 75mm接口类型 N-Female 馈电位置底部天线罩材料玻璃钢雷电保护直流接地电路参数输入阻抗 50?各单元端口驻波比＜1.5同极化隔离度＞20dB（2～6°），＞28dB（6～15°）异极化隔离度≥2dB每端口连续波功率容量≥50 W电调参数垂直面电下倾预设置值2~15°垂直面电下倾角精度±1°水平面角度调整范围±15°校准参数校准端口至各单元端口的耦合度-26dB±2 dB 校准端口到各单元端口幅度最大偏差＜0.7dB校准端口到各单元端口相位最大偏差＜5°校准端口驻波比＜1.5校准通道耦合方向性≥15 dB性能参数有源输入回波损耗各单元端口有源输入回波损耗≥10 dB垂直面波束垂直面半功率波束宽度≥6 °上部第一旁瓣电平＜-16 dB 下部第一零点填充≥-18 dB增益≥13.5 dBi 前后比＞23 dB交叉极化比（轴向）≥15dB 交叉极化比（±60 度范围内）≥10 dB业务波束0°指向波束增益＞19.5dBi 0°指向水平面半功率波束宽度＜28°0°指向水平面副瓣电平＜-12dB ±60°指向波束增益＞15dBi ±60°指向水平面半功率波束宽度＜34°±60°指向水平面副瓣电平＜-5.5dB 交叉极化比（轴向）≥15 dB 前后比＞32 dB广播波束水平面半功率波束宽度65°±5 ° 视轴增益注8 ≥13.5 dBi 视轴增益@φ=±60 处电平下降11dB±2 dB 前后比≥28 dB交叉极化比（轴向）＞15dB交叉极化比（±60 度范围内）＞10 dB机械性能指标机械性能馈电位置底部连接器类型 N型阴头端口间距(mm) 〈42mm电下倾调角范围( °) 2~15°方位调角范围( ° ) ±15°m2迎风面积（m2） 1.4抱杆直径(mm)Φ40天线尺寸(高×宽×厚)(mm) Φ1650*556*226mm（单体）包装尺寸(高×宽×厚)(mm) 1840*706*376mm（单体）单体天线重量(Kg) 27kg单体包装重量(Kg) 40kg 天线罩材料玻璃钢工作环境工作风压(m/s) 30.6m/sm/s 极限风压(m/s) 50.6 相对湿度 8%~98%/-55~+75°C 环境温度(°C) -40~+60°C工作环境室外三、TD集束天线意义TD室外建站，约有50-70%的新建基站采用美化天线，美化天线中有50%采用TD一体化美化天线，还有50%是基站天线加美化外罩的方式，美化天线建站的优势缓解了居民对天线的辐射隐患，美化了城市屋顶环境，加快了建站速度。
主体外观尺寸 (mm):小空调： 500x650x250 中空调： 850x875x340大空调： 1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。
2 ）产品配置：1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度；2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。
3 ）优点及特点：1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件；2 、外罩背面开维护孔，可方便维护；3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、支架采用化学螺栓锚固，可即时安装，抗震动；4 ）建议安装场所：a ．楼顶电梯间或局部高处的顶台（优先安装场所）。
b ．楼体外侧墙面。
变色龙型主题外观尺寸（ mm ） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。
2 ）产品配置：1 、适合1支长米及以下，宽米及以下天线安装；2 、500×475mm规格外罩可实现最大5度机械下倾；3 、标准配置含抱杆、外罩、锚固用化学螺栓等。
3 ）优点及特点：1 、隐蔽效果很好，不易被察觉；2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护；3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、颜色外观与楼体一致，为定制图案；5 、支架采用化学螺栓锚固，可即时安装，抗震动；4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。
5）建议安装场所：a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。
b. 楼体平整外墙。
烟囪型主题外观尺寸（ mm ）： 2000x φ 600 2000x610x610 （可定制）烟囪型美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。
2）产品配置：1 、美化罩须适合米及以下天线安装，可实现5度机械下倾；2 、 3米、4米产品由两节构成；3 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1 、隐蔽效果可做成与楼体建筑风格一致的楼体附属结构，外观不易察觉。
2 、支持5度机械下倾，水平±30度可调；3 、支持米以下天线5度机械下倾；水平±30度可调；4 、外罩天线安装部份底部有维护口，可方便维护；5 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；6 、颜色外观与楼体一致，多为定制图案；7 、支架采用化学螺栓锚固，可即时安装，抗震动；3）建议安装场所：a．楼顶电梯间或局部高出的顶台（优先安装场所） .b．楼体顶台。
方型集束主题外观尺寸（ mm ）： 2000x610x610 ； 2000x700x700 ;方型集束美化天线描述1) 概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。
2 ）产品配置：1 、美化罩适合3支米及以下天线；2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1 、可支持3支米及以下天线，造型美观，天线集中，数目少，外观不易察觉。
2 、天线设置固定电下倾角，水平方位角三面天线间隔 120 °（固定），跳线隐藏于美化外罩内部，从下端出线孔走出跳线，整体安装比较方便简洁。
3 、外罩天线安装部份底部有维护口，可方便维护；4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；5 、颜色外观与楼体一致，多为定制图案；6 、支架采用化学螺栓锚固，可即时安装，抗震动；4 ）缺点：天线架高有所限制，水平方位角固定不可调。
5 ）建议安装场所：a ．楼顶电梯间或局部高出的顶台（优先安装场所） .b ．楼体顶台。
灯塔型主题外观尺寸（ mm ）： 1980x φ 560 （此为单节尺寸，可双节连接，上部灯头样式可选）灯塔型美化天线描述1）概述：安装于大型广场、旅游景区、宽阔空地等，或者安装于具有安装条件的楼顶面上。
外观多为标准颜色和图案，也可以与楼体外观颜色一致。
2 ）产品配置：1 、适合米及以下天线,安装，支持4度机械下倾；2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1 、造型大方，天线集中，外观不易察觉。
2 、内装三面天线机械下倾角度固定，水平方位三面天线相互间隔 120 ° ( 固定 ) ，跳线隐藏于美化天线外罩和杆体内部，从下端出线孔走出跳线，架设高度选择性大，能满足不同要求。
3 、美化杆体钢构部份经热镀锌和喷漆处理，可有效提高美观度和抗腐性能；4 、杆体内可通过12条1／2馈线；5 、杆体整体抗风性能按抗12级阵风设计；6 、杆体采用化学螺栓锚固，可即时安装，抗震动；4 ）缺点：天线体积较大，需要附属安装设备，安装不是非常方便。
5 ）建议安装场所：a．大型广场、旅游景区、宽阔空地等（优先安装场所）b．楼体顶台。
围栏栅格、组合型围栏栅格、花架型美化天线描述1）概述：安装于楼体顶部旷阔平台的隐蔽美化天线群，落地安装，颜色图案标准或定制。
2 ）优点及特点：1 、隐蔽效果好，是常见的附属建筑装饰，天线隐藏在围栏或栅格背后，与楼体建筑风格一致的楼体附属结构，外观不易察觉。
2 、支持5度机械下倾，水平±30度可调；3 、支持米以下天线5度机械下倾；水平±30度可调；4 、外罩天线安装部份底部有维护口，可方便维护；5 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；6 、颜色外观与楼体一致，多为定制图案；7 、支架采用化学螺栓锚固，可即时安装，抗震动；2）缺点：工程量大 , 价格昂贵。
3）建议安装场所：有大面积平台结构简单的楼顶。
方柱型主体外观尺寸（ mm ）： 1850x475x475; 2000x600x600 （可定制）方柱型美化天线描述：1）概述：安装于楼梯顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼梯一致，多为定制图案。
2）产品配置：1、美化罩适合以下天线 ;2、3m 、 4m 美化外罩由 2 节对接构成：3 ）优点及特点：1 、隐蔽效果好，可做成与楼梯建筑风格一致的楼体附属结构，外观不易察觉；2 、可支持米及以下天线，支持5度机械下倾；水平±30度可调；3 、外罩天线安装部份底部有维护口，可方便维护；4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；5 、产品标颜色外观与楼体一致，多为定制图案6 、支架采用化学螺栓锚固，可即时安装，抗震动；4 ）建议安装场所：a . 楼顶电梯间或局部高出的顶台（优选安装场所）。
b. 楼体顶台。
圆柱型主体外观尺寸（mm)：2000Xφ600圆柱形美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。
2）产品配置：1、美化罩须适合米及以下天线安装，可实现5度机械下倾；2、3米、4米产品由两节构成；3、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。
3）优点及特点：1、隐蔽效果好，可做成与楼体建筑风格一致的楼体附属结构，外观不易察觉。
2、支持米以下天线5度机械下倾；水平±30度可调；3、外罩天线安装部份底部有维护口，可方便维护；4、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；5、颜色外观与楼体一致，多为定制图案；6、支架采用化学螺栓锚固，可即时安装，抗震动；4）建议安装场所：a．楼顶电梯间或局部高处的顶台(优先安装场所)。
b．楼体顶台。
圆形集束主体外观尺寸（ mm ）：A 型：2000Xφ440B 型：2000Xφ520D 型：2300Xφ620圆型集束美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。
2 ）产品配置：1 、内装三面板状天线天线水平方位角固定相隔120度，整体方位角可任意调整；2 、标准配置含杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1 、造型美观，天线集中，数目少，外观不易察觉。
2 、天线设置固定电下倾角，水平方位角三面天线间隔 120 °（固定），跳线隐藏于美化外罩内部，从下端出线孔走出跳线，整体安装比较方便简洁。
3 、外罩天线安装部份底部有维护口，可方便维护；4 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；5 、颜色外观与楼体一致，多为定制图案6 、支架采用化学螺栓锚固，可即时安装，抗震动；4 ）建议安装场所：a ．楼顶电梯间或局部高出的顶台（优先安装场所） .b ．楼体顶台。
水塔型主体外观尺寸（ mm ）： 2500x φ 1050水塔型美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，落地安装，天线外观多为标准颜色和图案，也可以与楼体外观颜色一致。
2）产品配置：1 、外罩高度米，直径1050mm，支持5度机械下倾，水平调节30度；2 、杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1、造型是常见的楼体附属物，天线集中，数目少，外观不易察觉。
2、内装三面天线机械下倾角度调整范围均为0~5°，水平方位角度调整范围±30°，跳线隐藏于美化外罩内部，从下端出线孔走出跳线。
3、外罩内可安装3支天线；4、外罩底端分两半，由螺丝连接，可方便维护；5、美化杆体钢构部份经热镀锌和喷漆处理；6、1050 直径水塔杆体支撑半径为米；7、杆体分节设计，方便搬运；8、杆体采用化学螺栓锚固，可即时安装，抗震动；9、建议安装场所：a ．楼顶电梯间或局部高出的顶台（优先安装场所） .b ．楼体顶台。
仿真树型主体外观尺寸（ mm ）：高度 3000~5000 ；直径φ 400~ φ 600仿真树型美化天线描述1）概述：生物仿真美化天线，安装于大型广场、旅游景区。
宽阔空地等，或者安装于具有安装条件的楼顶面上，树型多为棕榈树或街道美化树。
2 ）产品配置：1 、支持5度机械下倾；2 、杆体、外罩、锚固用化学螺栓、接地扁钢等。
3 ）优点及特点：1 、生物仿真美化天线，安装于大型广场、旅游景区、宽阔空地等，或者安装于具有安装条件的楼顶面上，树型多为棕榈树或街道绿化树。
2 、造型逼真，外观完全不易察觉。
天线机械下倾角0°～ 5 °，水平方位角度调整范围±30°，跳线隐藏于树叶和树杆内部，从树杆底端走出跳线。
3 、外罩底端分两半，由螺丝连接，可方便维护；4 、杆体内可通过18条1／2馈线；5 、杆体整体抗风性能按抗12级阵风设计；6 、杆体分节设计，方便搬运；7 、杆体采用化学螺栓锚固，可即时安装，抗震动；4 ）建议安装场所：a．大型广场、旅游景区。
