一、概述：
“美化天线”，也可称作“伪装天线”，即在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿限，保证通信的质量。
美化天线有加罩美化、一体化美化甚至独立订造等不同形式产品。
加罩美化因方便和灵活而流行，美化外罩我们有变色龙、方柱、圆柱、空调、水箱、门架、花架、栅栏、广告牌、集束、民族风情、仿生树等产品。
一体化有路灯型、草坪灯型、射灯型、标语牌、空调、蘑菇、石头、仙人掌、树桩、动物型等产品。
下面是美化外罩产品照片：
变色龙方柱圆柱
空调水箱门架
花架栅栏
广告牌 集束 民族风情 仿生树 下面是一体化天线照片：
路灯 草坪灯 射灯 蘑菇
石头动物仙人球 标语牌
空调树桩。
华为技术有限公司创新共赢，助力中国移动打造LTE精品网络随着LTE精品网络的深入建设，以及无线网络的不断演进，天馈系统已成为建设LTE精品网络的重要组成部分。
●在业务需求日趋旺盛，潜力巨大的农村郊区广域场景，通过高增益天线解决方案，增强覆盖效果，增加用户数量，提升用户体验；在高铁等特殊场景，通过高增益、窄波束天线专网解决方案保证覆盖效果，提升用户体验，扩大市场份额；●针对网络容量不足，需精准覆盖的城区场景，通过多频天线解决方案实现独立电调，提升精准覆盖；另外针对站点获取困难，急需补盲覆盖的城区场景，通过美化天线方案，降低站点获取难度，提高部署效率，提升用户体验；●针对天面空间紧张场景，通过全频段智能天线进行天面收编，简化站点从而降低站点租金和维护成本；●随着4G站点规模继续增长，天线数量不断增加，通过天线智能化管理方案，可大幅提升网络部署与管理效率，有效降低网络管理与维护成本。
华为依托20多年丰富的无线网络经验积累和对4G网络部署与发展的深刻理解，采用天线与RAN协同设计，聚焦整网性能最优，跨界创新推出了一系列无源和有源天线解决方案，助力中国移动打造持续领先的LTE精品网络。
全频段智能天线解决方案，打造用户体验更好的精品网络全频段智能天线可对当前复杂天面进行收编，解决天面紧张问题。
华为全频段智能天线，两大系列产品：2288天线和4488天线，天线可同时支持900M、1800M、FA频段8T8R以及D频段 8T8R，最大程度节省天面空间及TCO；同时，采用创新天线阵列架构设计，使天线尺寸更小，降低部署难度，并且保证各系统增益满足覆盖要求。
3D电调及美化天线解决方案，可独立优化、灵活调整，提升网络性能华为FA/D频段3D电调天线解决方案，支持FA与D频段同时接入，独立调节，解决天面空间紧张问题，同时结合华为创新的EasyBeam解决方案，针对不同覆盖场景，实现天线波束的3D远程调节，包括：广播波束水平方位角连续调整、水平波瓣宽度远程调整和天线电下倾角度远程连续可调。
报告编号：B14X50377 检验报告产品名称：矩形射灯型定向一体化美化天线产品型号：BS-OPB-032/R08-NK/08/2.7-SD委托单位：邦讯技术股份有限公司生产单位：邦讯技术股份有限公司检验类别：委托检验中国泰尔实验室信息产业北京移动通信设备质量监督检验中心注意事项1.本报告无“检测专用章”或检验单位公章无效。
2.本报告需加盖骑缝章。
3. 复制本报告未重新加盖“检测专用章”无效。
4. 本报告无主检、审核、批准人签字无效。
5. 本报告涂改无效。
6.为了客户的利益，若对本报告有异议，请于收到本报告之日起十五日内向本检验机构提出。
7. 本检验报告仅对被检样品及所检项目负责；本检验报告中样品来源信息（如送样人、产地、生产单位等）为客户提供，实验室不负责其真实性。
”8. 未经实验室书面批准不得部分复制本报告。
单位地址：北京市西城区月坛南街11号电话号码：+86 10 68094067/68094080/68094082传真号码：+86 10 68011404邮政编码：100045网址：E-mail：****************目录1、检验报告首页 (1)2、检验样品描述 (2)3、检验结果 (3)4、测试用仪表 (5)5、测试条件/环境及其它 (6)6、测试人员 (7)检验报告报告编号：B14X50377 共7 页第 1 页产品名称矩形射灯型定向一体化美化天线产品数量 1产品型号BS-OPB-032/R08-NK/08/2.7-SD 商标--委托单位邦讯技术股份有限公司生产单位邦讯技术股份有限公司检验类别委托检验抽样基数--送样人赖必鑫抽样日期--检验项目电性能到样日期6月9日检验依据(1) YD/T 21195-2007《移动通信室内信号分布系统天线技术条件》(2) 委托方要求样品序号S1:1#(实验室编号)检验结论样品应检验7项指标，实际检验7项指标。
其中，合格项7项；不合格项0项；详见检验结果。

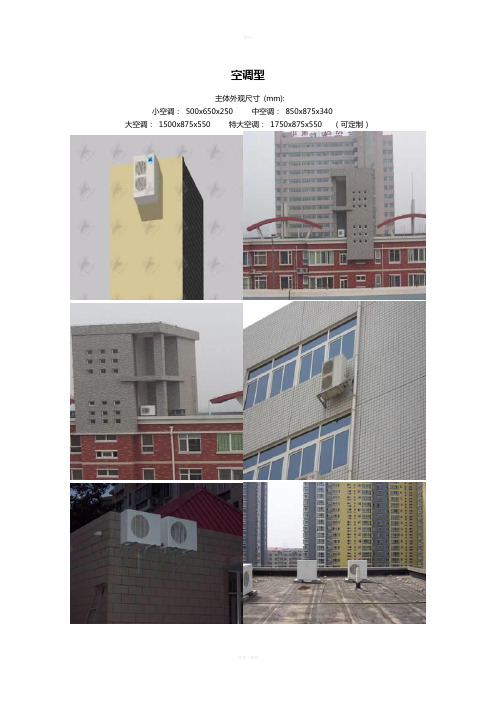

空调型主体外观尺寸(mm):小空调：500x650x250中空调：850x875x340大空调：1500x875x550特大空调：1750x875x550（可定制）空调型美化天线描述1）概述：安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。
2 ）产品配置：1 、同时支持5度机械下倾，配一支天线时机械下倾最大方向40度；2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。
3 ）优点及特点：1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件；2 、外罩背面开维护孔，可方便维护；3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、支架采用化学螺栓锚固，可即时安装，抗震动；4 ）建议安装场所：a ．楼顶电梯间或局部高处的顶台（优先安装场所）。
b ．楼体外侧墙面。
变色龙型主题外观尺寸（mm ）1640x500x480（可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致，为定制图案。
2 ）产品配置：1 、适合1支长1.5米及以下，宽0.27米及以下天线安装；2 、500×475mm规格外罩可实现最大5度机械下倾；3 、标准配置含抱杆、外罩、锚固用化学螺栓等。
3 ）优点及特点：1 、隐蔽效果很好，不易被察觉；2 、美化外罩侧面开有维护口，可方便维护；外罩与支架之间可相对滑动，方便安装和维护；3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、颜色外观与楼体一致，为定制图案；5 、支架采用化学螺栓锚固，可即时安装，抗震动；4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。
5）建议安装场所：a. 楼顶电梯间或局部高台外侧墙（优选安装场所）。
b. 楼体平整外墙。
烟囪型主题外观尺寸（mm ）：2000x φ6002000x610x610 （可定制）烟囪型美化天线描述1）概述：安装于楼体顶台的隐蔽美化天线，女儿墙安装或落地安装，颜色外观与楼体一致，多为定制图案。
1、名称：方柱型美化天线类别：基站型规格：600×600×2000/3000/4000/6000(mm)重量：40k g～120kg颜色：普通色为白色、灰色。
可以根据用户要求定制颜色安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：2、名称：烟囱型美化天线类别：基站型规格：600×600×2000/3000/4000/6000(mm)重量：40kg～120kg颜色：普通色为白色、灰色。
可以根据用户要求定制颜色。
安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：3、名称：园柱型美化天线类别：基站型规格：Φ700×2000/3000/4000/6000(mm)重量：40k g～120kg颜色：普通色为白色、灰色。
可以根据用户要求定制颜色。
安装方式：落地式安装基础：1000×1000×15（mm）◆美化天线图片：4、名称：水塔型美化天线类别：基站型规格：塔体Φ1200×2000mm、总高3m（支架1m）、总高4m（支架2m）、总高6m 支架（4m）重量：70k g～130kg颜色：普通色为白色、灰色。
可以根据用户要求定制颜色。
安装方式：落地式安装基础：3米和4米用1400×1400×15（mm）6米用1800×1800×15（mm）◆美化天线图片：5、名称：集束型美化天线类别：基站型规格：Φ800×2000mm总高3m支架（1m）、总高4m支架（2m）、总高6m支架（4m）、总高9m支架（7m）重量：80k g～200kg颜色：普通色为白色、灰色。
可以根据用户要求定制颜色。
安装方式：落地式安装基础：3米用1400×1400×15（mm）3米以上用1800×1800×15（mm）◆美化天线图片：6、名称：空调型美化天线类别：基站型规格：950×650×1600mm重量：80kg颜色：普通色为白色。
宏基站美化天线产品介绍京信通信系统（中国）有限公司 京信通信系统（中国）有限公司2011.02.14 新产品发展部Copyright © by COMBA All rights reserved.宏基站天线美化解决方案及主要产品宏基站覆盖天馈系统美化综合解决方案场景一 ：高层楼体（高30米以上），如高档公寓、写字楼。
特点：安装界面海拔较高，天线只需超出房檐、女儿墙或挂墙安装，并设置 较大下倾角（10~20°）。
解决方案：楼面安装可采用大下倾角的方柱、排气管、圆柱、空调、水箱、 水塔、围栏等隐蔽天线产品；挂墙安装采用大下倾角的排水管、变色龙等。
2宏基站覆盖天馈系统美化综合解决方案场景二：中等高度楼体（15~30米左右），如旧式住宅楼、办公楼、学校等。
特点：安装界面海拔中等高度，天线只需超出房檐、女儿墙即可，下 倾角（8~10°） 解决方案：楼面安装可采用方柱、排气管、圆柱、空调、水箱、水塔、 围栏等隐蔽天线产品。
挂墙安装采用排水管、变色龙等。
3宏基站覆盖天馈系统美化综合解决方案场景三 ：低层楼体（10~15米左右），如农居房、仓库、厂房等。
特点：安装界面海拔较低，必须抬高天线挂高，下倾角较小（0~8°） 解决方案：采用集束、水箱、栅栏等隐蔽天线产品。

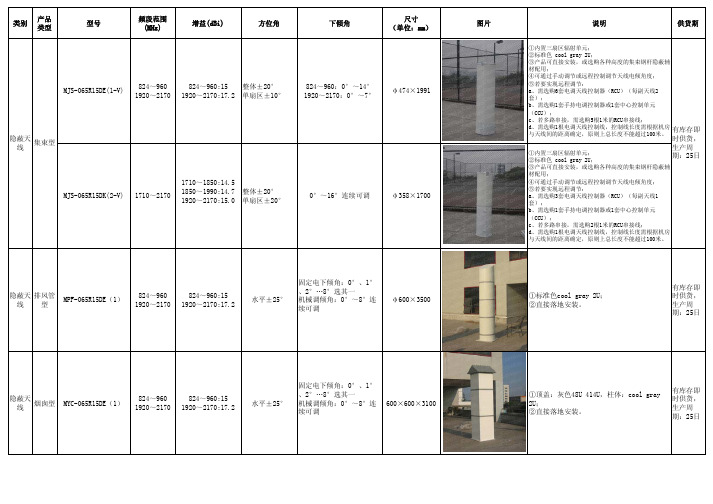

4宏基站天线美化主要产品一、美化外罩美化外罩的作用主要是对天线进行隐蔽、美化处理以达到与周围建筑物和谐统一的 效果,需要根据建筑的风格、色彩来确定与之匹配的造型。
51、方柱型美化产品方柱型美化外罩说明：1、 主要功能及特点： a) 可内置单扇区天线； b) “外罩主体”需同时与“方柱顶盖”组合使用； c) 外罩本身已含落地钢架，可根据需要在楼面的不同位置直接落地安装。
2、 表面纹理颜色：若无特殊要求则为浅灰色(PANTONE Cool Gray 2U)，可 根据实际情况制定顶盖和方柱主体的颜色。
3、 维护方式：设有维护门，提供天线机械倾角调节和方位角调节功能。
