一体化美化天线(集束天线)剖析

一体化天线技术规范书一、一体化天线概述为减少城市环境移动天线不断增多产生的负面影响，需要在有需求的基站安装一体化天线，要求施工后的天线达到美观、隐蔽且与周边环境协调的整体效果。

传统加罩美化天线是在普通天线外增加一层外罩的方式进行美化，相当于在天线阵子外包围了两层外罩;而一体化美化天线则采用一层外罩的方式，即天线自身外罩已经过美化，可减少两层外罩带来的电气损耗。

二、必须满足的技术标准/规范下列标准包含的条文，通过在本文件中引用而成为本文件的条文。

所有标准都会被修改，使用本文件的各方应探讨使用下列标准最新版本的可能性。

1.YD/T 1059-2004 《移动通信系统基站天线技术条件》2.GB/T 9410-2008 《移动通信天线通用技术规范》3.YD/T 828.22-1996 《数字微波传输系统中所用设备的测量方法第2部分：地面无线接力系统的测量第2节：天线》4.GB/T 2423.1-2008 《电工电子产品环境试验第2部分：试验方法试验A：低温》5.GB/T 2423.2-2008 《电工电子产品环境试验第2部分：试验方法试验B：高温》6.GB/T 2423.3-2006 《电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验》7.GB/T 2423.5-1995 《电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击》8.GB/T 2423.6-1995 《电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞》9.GB/T 2423.10-2008 《电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）》10.GB/T 2423.38-2008 《电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则》11.GB 191-2008 《包装储运图示标志》12.GB/T 2828.1-2003 《计数抽样检验程序第1部分：按接收质量限(AQL) 检索的逐批检验抽样计划》13.GB/T 2829-2002 《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》14.GB/T 3873-1983 《通信设备产品包装通用技术条件》15.GB 15842-1995 《移动通信设备安全要求和试验方法》16.Q/CT 2294-2010《中国电信CDMA无线网络配套设备总体技术规范-天线分册》17.2013 SX-080 《LTE（混合组网）系统设备技术要求-天线(试行)》18.YD/T 2010-2342《移动通信基站用一体化美化天线技术条件》1.1.1卖方提供的无线设备和系统应优先采用已有行业标准（中国电信的企业标准与中国行业标准不一致的地方，以中国电信的企业标准为准；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准）；无行业标准的，应符合技术标准的要求如下:1.符合有关标准（如GB、ISO、ITU-T、3GPP2、ETSI等），卖方应在建议书中具体说明。

FA/D独立电调集束型（不分瓣）一体化美化天线1632303-YJS-R001-HS技术规格书2013年8月目录一、产品指标 (3)1．FA/D天线电气指标 (3)2．权值系数 (5)3．机械性能指标 (6)4．配件说明 (6)二、产品图片 (7)三、结构说明 (8)四、安装说明 (9)五、维护说明 (11)一、产品指标1．FA/D天线电气指标频率范围1880～1920MHz 2010～2025 MHz 2555～2635 MHz结构参数阵列排列形式直线端口数目18极化方式±45°列间距45mm接口类型N-Female馈电位置底部机械下倾0°电路参数电下倾角精度±1.0°电下倾范围2°～12 °输入阻抗50Ω各单元端口驻波比≤1.5同极化隔离度2度下倾≥20dB 3度～6度下倾≥25dB 7度～12度下倾≥28dB异极化隔离度2度下倾≥25dB 3度～6度下倾≥28dB 7度～12度下倾≥30dB内置合路器FA/D频段之间的隔离≥30dB 平均功率容限≥25W≥25W 峰值功率容限≥250W≥250W校准参数校准端口至各单元端口的耦合度-26±2 dB 校准端口到各单元端口幅度最大偏差≤0.7dB 校准端口到各单元端口相位最大偏差≤5°校准端口驻波比≤1.5性能参数单元波束水平面半功率波束宽度100°±15 °90°±15 °65°±15 °增益≥13dBi ≥14dBi ≥15dBi 波束±60度边缘功率下降∕∕12±2dB 垂直面半功率波束宽度∕∕≥5°前后比≥21dB ≥21dB ≥23dB 交叉极化比（轴向）≥16dB ≥16dB ≥16dB 交叉极化比（±60）≥7dB上旁瓣抑制∕∕≤-15dB业务0°指向波束增益≥19dBi ≥20dBi ≥20.5dBi波束0°指向水平面半功率波束宽度≤29°≤26°≤25°0°指向水平面副瓣电平≤-12dB ∕∕±60°指向波束增益≥16.5dBi ≥16.5dBi ≥16.5dBi ±60°指向水平面半功率波束宽度≤32°≤32°≤23°±60°指向水平面副瓣电平≤-5dB ≤-5dB ≤0dB0°交叉极化比（轴向）≥20dB ∕∕0°前后比≥26dB ∕∕广播波束水平面半功率波束宽度65°±5 °65°±5 °65°±5 °垂直面半功率波束宽度≥7 °≥6.5 °≥5 °视轴增益≥13dBi ≥14dBi ≥14.5dBi 视轴增益@φ=±60 处电平下降12±2dB 12±2dB 12±2dB 前后比≥26dB ≥26dB ≥26dB 交叉极化比（轴向）≥22dB ≥22dB ≥22dB 交叉极化比（±20°）≥20dB ∕≥22dB 交叉极化比（±60°）≥8dB上旁瓣抑制≤-15dB水平面方向图Horizontal pattern 垂直面方向图Vertical pattern2．权值系数下倾角度2°广播波束频段参数端口1 端口2 端口3 端口4 端口5 端口6 端口7 端口830°F幅度∣Ii∣0.4 1 1 0.4 0.4 1 1 0.4 相位（°）0 1 6 0 0 1 6 0 A幅度∣Ii∣0.4 0.98 1 0.4 0.4 0.98 1 0.4 相位（°）0 2 6 1 0 2 6 1 D幅度∣Ii∣0.35 1 1 0.35 0.35 1 1 0.35 相位（°）70 0 0 70 70 0 0 7065°F幅度∣Ii∣0.43 1 1 0.6 0.43 1 1 0.6 相位（°）0 -18 -10 178 0 -18 -10 178 A幅度∣Ii∣0.44 1 1 0.54 0.44 1 1 0.54 相位（°）0 -20 -10 164 0 -20 -10 164 D幅度∣Ii∣ 1 1 0.58 0.31 1 1 0.58 0.31 相位（°）0 -17 175 -24 0 -17 175 -24下倾角度7°30°F幅度∣Ii∣0.4 1 1 0.4 0.4 1 1 0.4 相位（°）0 1 6 0 0 1 6 0 A幅度∣Ii∣0.4 0.98 1 0.4 0.4 0.98 1 0.4 相位（°）0 2 6 1 0 2 6 1 D幅度∣Ii∣0.35 1 1 0.35 0.35 1 1 0.35 相位（°）70 0 0 70 70 0 0 7065°F幅度∣Ii∣0.43 1 1 0.6 0.43 1 1 0.6 相位（°）0 0 0 -168 0 0 0 -168 A幅度∣Ii∣0.44 1 1 0.54 0.44 1 1 0.54 相位（°）0 0 0 -178 0 0 0 -178 D幅度∣Ii∣ 1 1 0.58 0.31 1 1 0.58 0.31 相位（°）0 -2 175 -21 0 -2 175 -21下倾角度12°30°F幅度∣Ii∣0.4 1 1 0.4 0.4 1 1 0.4 相位（°）0 1 6 0 0 1 6 0 A幅度∣Ii∣0.4 0.98 1 0.4 0.4 0.98 1 0.4 相位（°）0 2 6 1 0 2 6 1 D幅度∣Ii∣0.35 1 1 0.35 0.35 1 1 0.35 相位（°）70 0 0 70 70 0 0 7065°F幅度∣Ii∣0.43 1 1 0.6 0.43 1 1 0.6 相位（°）0 15 0 -150 0 15 0 -150 A幅度∣Ii∣0.44 1 1 0.54 0.44 1 1 0.54 相位（°）0 16 0 -161 0 16 0 -161 D幅度∣Ii∣ 1 1 0.58 0.31 1 1 0.58 0.31 相位（°）0 16 157 -2 0 16 157 -23．机械性能指标机械性能集束型美化天线尺寸φ580*1950mm内含天线数3面FA/D天线水平可调角范围±15°(手调)美化天线重量140KG雷电保护直流接地安装方式楼面基础、锚固安装维护方式底部维护门天线外罩材料玻璃钢厚度3-5mm外罩表面处理白色烤漆天线外罩抗老化保用10年环境温度/极限温度-40°~+60°/-55°~+75°相对湿度8%~98%大气压70~106kpa工作风速110km/h摄冰厚度10mm不被破坏天线罩材料阻燃性GB8624-1997难燃一级防紫外线一年之内不变色耐酸碱度两年之内无明显褪色防水等级IP55其他要求整体防腐、防锈外露金属件（不锈钢除外）全部热镀锌；4．配件说明配件说明M16外六角螺栓，平垫，弹垫，螺母各8pcs标准配件避雷针1PCS,吊环楼面杆、普通螺丝、膨胀螺丝，3M长4芯集束跳线、3M长5芯集束跳线、可选配件50M长控制电缆二、产品图片三、结构说明避雷针法兰底座F A /D 相位中心楼面杆/或其他连接杆楼面杆组件高度天线与杆总高度楼面杆组件型号H1001000mm 2950mm H2002000mm 3950mm H3003000mm 4950mm H4004000mm 5950mm H5005000mm 6950mm H6006000mm 7950mm H7007000mm 8950mm H8008000mm 9950mm H9009000mm 10950mm H100010000mm11950mm四、安装说明一. 安装工具：1.开口扳手30 2把；2.十字螺丝刀 1把；二. 安装步骤：1.用8-M16*75螺丝将集束天线体下法兰和楼面杆连接好；2.将避雷针安装在天线主体上部；3.连接好各馈线；4.调整好三面天线的方位角及下倾角；5.安装完成。

天线罩一体化结构及设计
天线罩是一种用于保护天线的外壳，它可以防止天线受到外界环境的影响，同时也可以提高天线的性能。

在现代通信技术中，天线罩已经成为了不可或缺的一部分。

为了更好地满足通信需求，天线罩的结构和设计也在不断地改进和创新。

天线罩一体化结构是指将天线和天线罩的结构融为一体，形成一个整体。

这种结构可以有效地减少天线罩和天线之间的空隙，从而减少信号的损失。

同时，一体化结构还可以提高天线的机械强度和抗风能力，使其更加稳定和可靠。

在天线罩的设计方面，需要考虑多种因素。

首先是天线罩的材料选择。

天线罩需要具有良好的耐候性和抗腐蚀性，同时还需要具有一定的机械强度和导电性能。

常用的材料包括铝合金、不锈钢、碳纤维等。

其次是天线罩的形状和尺寸。

天线罩的形状和尺寸需要根据天线的类型和工作频段来确定。

一般来说，天线罩的形状应该尽量接近天线的形状，以减少信号的反射和散射。

同时，天线罩的尺寸也需要考虑到天线的工作频段和波长，以保证天线罩对信号的影响最小化。

最后是天线罩的安装方式。

天线罩的安装方式需要考虑到天线的安装位置和环境条件。

一般来说，天线罩应该尽量靠近天线，以减少信号的损失。

同时，天线罩的安装位置也需要考虑到环境条件，如
风速、温度等因素。

天线罩一体化结构和设计是现代通信技术中不可或缺的一部分。

通过不断地改进和创新，可以提高天线罩的性能和可靠性，从而更好地满足通信需求。

未知驱动探索，专注成就专业

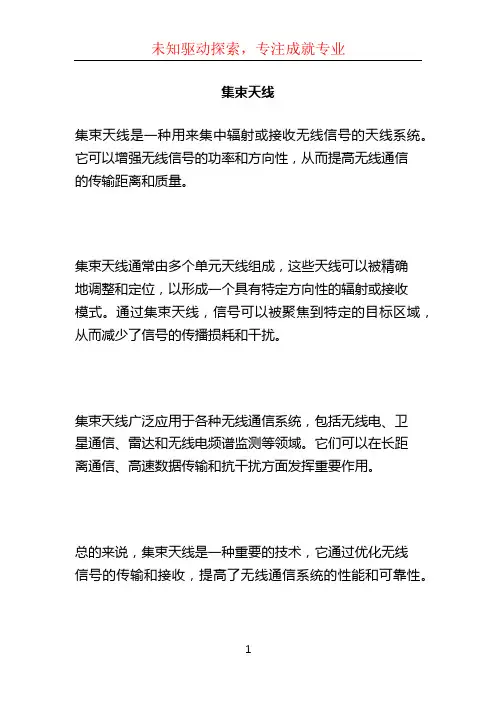

集束天线
集束天线是一种用来集中辐射或接收无线信号的天线系统。

它可以增强无线信号的功率和方向性，从而提高无线通信
的传输距离和质量。

集束天线通常由多个单元天线组成，这些天线可以被精确
地调整和定位，以形成一个具有特定方向性的辐射或接收
模式。

通过集束天线，信号可以被聚焦到特定的目标区域，从而减少了信号的传播损耗和干扰。

集束天线广泛应用于各种无线通信系统，包括无线电、卫
星通信、雷达和无线电频谱监测等领域。

它们可以在长距
离通信、高速数据传输和抗干扰方面发挥重要作用。

总的来说，集束天线是一种重要的技术，它通过优化无线
信号的传输和接收，提高了无线通信系统的性能和可靠性。

1。

宏基站美化天线产品介绍京信通信系统（中国）有限公司 京信通信系统（中国）有限公司2011.02.14 新产品发展部Copyright © by COMBA All rights reserved.宏基站天线美化解决方案及主要产品宏基站覆盖天馈系统美化综合解决方案场景一 ：高层楼体（高30米以上），如高档公寓、写字楼。

特点：安装界面海拔较高，天线只需超出房檐、女儿墙或挂墙安装，并设置 较大下倾角（10~20°）。

解决方案：楼面安装可采用大下倾角的方柱、排气管、圆柱、空调、水箱、 水塔、围栏等隐蔽天线产品；挂墙安装采用大下倾角的排水管、变色龙等。

2宏基站覆盖天馈系统美化综合解决方案场景二：中等高度楼体（15~30米左右），如旧式住宅楼、办公楼、学校等。

特点：安装界面海拔中等高度，天线只需超出房檐、女儿墙即可，下 倾角（8~10°） 解决方案：楼面安装可采用方柱、排气管、圆柱、空调、水箱、水塔、 围栏等隐蔽天线产品。

挂墙安装采用排水管、变色龙等。

3宏基站覆盖天馈系统美化综合解决方案场景三 ：低层楼体（10~15米左右），如农居房、仓库、厂房等。

特点：安装界面海拔较低，必须抬高天线挂高，下倾角较小（0~8°） 解决方案：采用集束、水箱、栅栏等隐蔽天线产品。

4宏基站天线美化主要产品一、美化外罩美化外罩的作用主要是对天线进行隐蔽、美化处理以达到与周围建筑物和谐统一的 效果,需要根据建筑的风格、色彩来确定与之匹配的造型。

51、方柱型美化产品方柱型美化外罩说明：1、 主要功能及特点： a) 可内置单扇区天线； b) “外罩主体”需同时与“方柱顶盖”组合使用； c) 外罩本身已含落地钢架，可根据需要在楼面的不同位置直接落地安装。

2、 表面纹理颜色：若无特殊要求则为浅灰色(PANTONE Cool Gray 2U)，可 根据实际情况制定顶盖和方柱主体的颜色。

3、 维护方式：设有维护门，提供天线机械倾角调节和方位角调节功能。

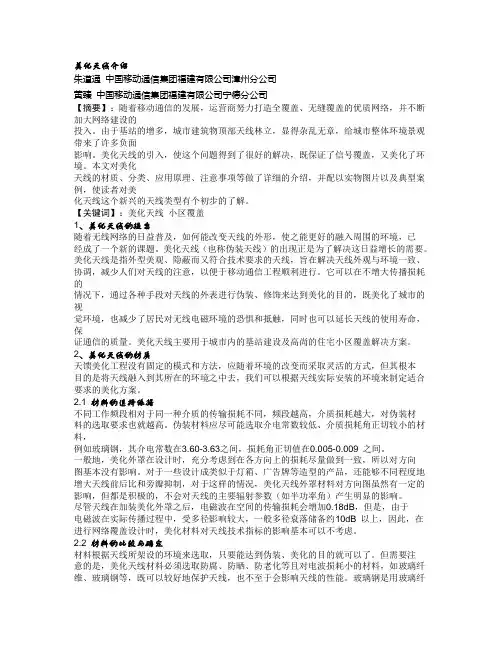

美化天线介绍朱道通中国移动通信集团福建有限公司漳州分公司黄臻中国移动通信集团福建有限公司宁德分公司【摘要】：随着移动通信的发展，运营商努力打造全覆盖、无缝覆盖的优质网络，并不断加大网络建设的投入。

由于基站的增多，城市建筑物顶部天线林立，显得杂乱无章，给城市整体环境景观带来了许多负面影响。

美化天线的引入，使这个问题得到了很好的解决，既保证了信号覆盖，又美化了环境。

本文对美化天线的材质、分类、应用原理、注意事项等做了详细的介绍，并配以实物图片以及典型案例，使读者对美化天线这个新兴的天线类型有个初步的了解。

【关键词】：美化天线小区覆盖1、美化天线的提出随着无线网络的日益普及，如何能改变天线的外形，使之能更好的融入周围的环境，已经成了一个新的课题。

美化天线（也称伪装天线）的出现正是为了解决这日益增长的需要。

美化天线是指外型美观、隐蔽而又符合技术要求的天线，旨在解决天线外观与环境一致、协调，减少人们对天线的注意，以便于移动通信工程顺利进行。

它可以在不增大传播损耗的情况下，通过各种手段对天线的外表进行伪装、修饰来达到美化的目的，既美化了城市的视觉环境，也减少了居民对无线电磁环境的恐惧和抵触，同时也可以延长天线的使用寿命，保证通信的质量。

美化天线主要用于城市内的基站建设及高尚的住宅小区覆盖解决方案。

2、美化天线的材质天馈美化工程没有固定的模式和方法，应随着环境的改变而采取灵活的方式，但其根本目的是将天线融入到其所在的环境之中去，我们可以根据天线实际安装的环境来制定适合要求的美化方案。

2.1 材料的选择依据不同工作频段相对于同一种介质的传输损耗不同，频段越高，介质损耗越大，对伪装材料的选取要求也就越高。

伪装材料应尽可能选取介电常数较低、介质损耗角正切较小的材料，例如玻璃钢，其介电常数在3.60-3.63之间，损耗角正切值在0.005-0.009 之间。

一般地，美化外罩在设计时，充分考虑到在各方向上的损耗尽量做到一致，所以对方向图基本没有影响。

阵列天线分析与综合前言任何无线电设备都需要用到天线。

天线的基本功能是能量转换和电磁波的定向辐射或接收。

天线的性能直接影响到无线电设备的使用。

现代无线电设备，不管是通讯、雷达、导航、微波着陆、干扰和抗干扰等系统的应用中，越来越多地采用阵列天线。

阵列天线是根据电磁波在空间相互干涉的原理，把具有相同结构、相同尺寸的某种基本天线按一定规律排列在一起组成的。

如果按直线排列，就构成直线阵；如果排列在一个平面内，就为平面阵。

平面阵又分矩形平面阵、圆形平面阵等；还可以排列在飞行体表面以形成共形阵。

在无线电系统中为了提高工作性能，如提高增益，增强方向性，往往需要天线将能量集中于一个非常狭窄的空间辐射出去。

例如精密跟踪雷达天线，要求其主瓣宽度只有1/3度；接收天体辐射的射电天文望远镜的天线，其主瓣宽度只有1/30度。

天线辐射能量的集中程度如此之高，采用单个的振子天线、喇叭天线等，甚至反射面天线或卡塞格伦天线是不能胜任的，必须采用阵列天线。

对一些雷达设备、飞机着陆系统等，其天线要求辐射能量集中程度不是很高，其主瓣宽度也只有几度，虽然采用一副天线就能完成任务，但是为了提高天线增益和辐射效率，降低副瓣电平，形成赋形波束和多波束等，往往也需要采用阵列天线。

在雷达应用中，其天线即需要有尖锐的辐射波束又希望有较宽的覆盖范围，则需要波束扫描，若采用机械扫描则反应时间较慢，必须采用电扫描，如相控扫描，因此就需要采用相控阵天线。

在多功能雷达系统中，既需要在俯仰面进行波束扫描，又需要改变相位展宽波束，还需要仅改变相位进行波束赋形，实现这些功能的天线系统只有相控阵天线才能完成。

随着各项技术的发展，天线馈电网络与单元天线进行一体化设计成为可能，高集成度的T/R组件的成本越来越低，使得在阵列天线中的越来越广泛的采用，阵列天线实现低副瓣和极低副瓣越来越容易，功能越来越强。

等等。

综上所述，采用阵列天线的原因大致有如下几点：■容易实现极窄波束，以提高天线的方向性和增益；■易于实现赋形波束和多波束；■易于实现波束的相控扫描；■易于实现低副瓣电平的方向图。

肇庆佳信玻璃钢美化天线设备厂肇庆永佳精密机械制造有限公司 肇庆佳信玻璃钢美化天线设备厂天线美化外罩实 际 应 用 效 果 图（部 分）地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂美化天线系列简介在城市中随处可见的普通基站天线，既对环境的和谐建设带来不良影响，又时常招致 物业主的不满和居民们的抱怨与投诉，这给基站天线的建设和维护都带来诸多不便。

肇庆佳信公司针对这些现状，率先在美化天线行业中进行集束与美化天线的设计、 生产、与推广应用，不仅从大量的工程案例中总结了丰富的经验，还归纳出多种常用型的 标准化天线美化产品，同时根据现场环境的实际需求，又设计生产了多种颇具特色的天线 美化产品。

近几年来，在各地移动运营商中得到了广泛的应用，对基站天线的美化与环境 的和谐都起到了积极的作用，同时受到了广大运营商的高度评价。

一、标准型美化天线产品系列1、方柱型功能: 美化天线与建筑周边环境相和谐，降低人们对天线的关注度；在楼顶上安装,作业方便，牢 固性强,效果美观，维护方便。

特点: 1 投资小、受关注度低，安装方便,牢固性强,基站存活时间长。

2 采取按菜单方式选定标准化的产品，保证效果，提高业主满意度，项目的成功率有保 证。

3 各部件都是可拆卸组合的，体积小，重量轻，容易搬运，进电梯过楼梯都有容易。

4 工程量小，主要是在合适的位置用膨胀螺钉与水泥沙桨把其固即可，对业主影响很小。

型号、规格产品型号JX-FZA JX-FZB JX-FZC尺寸（mm） H*W*D=1500*500*500 H*W*D=1700*500*500 H*W*D=1700*600*600重量(kg) 35 46 56地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂1、方柱型美化天线案例1.1）金华移动保集半岛1.2）潮州明珠花苑地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂1.3）北京联通清华大学 11.4）北京联通清华大学 2地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂1.5）浙江大学 1深圳移动市民中心 TD 基站地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂惠州移动水口公园基站惠州移动红旗小学基站地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂汕尾市检察院基站惠州移动莲塘坳基站地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂惠州移动过境公路区基站(葡萄架)地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂惠州移动三新工业区基站地址： 广东省肇庆市端州一路马头岗工业区邮编：526060 电话：(86) 758-2731499 传真：2786500Address：Shahugetang Industrial Park ,Xinan Rd,Zhaoqing,China P.C.：526060 TEL：(86) 758-2731499 FAX：2787500肇庆佳信玻璃钢美化天线设备厂2、圆柱型功能:美化天线与建筑周边环境相和谐，降低人们对天线的关注度；在楼顶上安装,作业方便，牢 固性强,效果美观，维护方便。

腾发通讯基站一体化美化天线产品介绍东莞市腾发通讯设备2010年10月东莞腾发------高品质美化天线专家一、概述随着无线通信事业和现代都市的进展,天线与周围环境的和谐与否越来越让人重视。

美化天线在保证各项技术指标的基础上，力求实现天馈系统和周围环境的和谐统一，是天线应用上的又一新思路。

在网络建设、优化中，美化天线广泛应用在对环境要求较高的场所。

在不同的区域，采纳美化天线方案，既能够满足网络建设的要求，又能与周围环境和谐，达到两全其美的目的。

直截了当设计适用并和谐于该环境且外形美观的全新基站天线称为“基站美化天线”。

因该天线的天线体（包括辐射体、合路器、功分器）、相应支撑配套件及其相应的美观外罩已被设计融为一体，且天线按照规范指标的要求设计，我们亦称之为“基站一体化美化天线”。

基站一体化美化天线振子辐射单元外仅一层外罩材料，天线罩即美化罩，电气性能更优越于常规加罩美化产品。

基站一体化美化天线以电调天线为核心，通过水平及垂直角度调剂器来实现天线方位角及下倾角的调剂，具有产品尺寸小、重量轻的特点，使产品安装更为便利，爱护更趋于人性化。

天线美化方式的演进要紧是遵循以下方式（以方柱型为例）：基站一体化美化天线的差不多设计理念是将美化天线的外观形状设计成一样建筑楼顶的常见的外形，其要紧具有以下特点：◆该产品具有尺寸小，重量轻，外观隐藏等特点，从而使得谈站选址成功率较高；◆产品集站天线于美化为一体，为客户省却了美化成本的同时将天线安装与天线美化一步到位；◆产品标准化设计，批量化生产，性能稳固，通用性强，可做一定的库存，达到快速建站的要求；◆规范化产品，统一的产品型号规格和性能指标，产品工程安装及后期爱护调整快捷方便。

二、产品技术特点及优势1、建站成本低一体化集束美化天线与传统的常规加罩美化方式比较，勘测、运输、美化工程工程费、物业和谐等费用都回大幅降低。

一体化美化可节约综合成本约 15% -- 20%。

2、隐藏成效好住宅楼、写字楼、企事业单位办公楼、宾馆酒店等各类建筑物楼顶，都能看到排气管。

美化天线图形介绍————————————————————————————————作者：————————————————————————————————日期:ﻩ空调型主体外观尺寸 (mm):小空调： 500x650x250 中空调： 850x875x340大空调： 1500x875x550 特大空调： 1750x875x550 （可定制）空调型美化天线描述1)概述:安装于楼体顶台或侧墙的隐蔽美化天线，楼面侧墙安装或者落地安装，颜色图案标准。

2 ）产品配置：１、同时支持5度机械下倾,配一支天线时机械下倾最大方向40度；2 、标准配置含一支抱杆、外罩、锚固用化学螺栓等。

３)优点及特点：1 、隐蔽效果非常好，通用性最好，是常见的楼体附属物件;2 、外罩背面开维护孔，可方便维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能；4 、支架采用化学螺栓锚固,可即时安装,抗震动;4 ）建议安装场所：a ．楼顶电梯间或局部高处的顶台(优先安装场所）。

ｂ .楼体外侧墙面。

变色龙型主题外观尺寸（ mm ） 1640x500x480 （可定制）变色龙美化天线描述1）概述：安装与楼体外墙的隐蔽美化天线紧贴外墙安装，颜色外观与楼体一致,为定制图案。

2 ) 产品配置：1 、适合１支长1.５米及以下,宽0.27米及以下天线安装；2 、50０×4７5mm规格外罩可实现最大５度机械下倾;3 、标准配置含抱杆、外罩、锚固用化学螺栓等。

3 ) 优点及特点:1 、隐蔽效果很好，不易被察觉；2 、美化外罩侧面开有维护口,可方便维护；外罩与支架之间可相对滑动,方便安装和维护;3 、抱杆、钢构部份经热镀锌处理，可有效提高抗腐性能;4 、颜色外观与楼体一致,为定制图案；５、支架采用化学螺栓锚固，可即时安装，抗震动;4）缺点：安装墙面为楼体外墙面时，安装和维护会稍有不便，需要使用安全吊篮。

5)建议安装场所:a. 楼顶电梯间或局部高台外侧墙(优选安装场所）。
