RG-S5750E系列交换机扩展模块使用手册

RG-S5700系列万兆转接板使用手册版权声明福建星网锐捷网络有限公司©2010锐捷网络有限公司版权所有，并保留对本手册及本声明的一切权利。

未得到锐捷网络有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。

、、、、、、、、都是福建星网锐捷网络有限公司的注册商标，不得仿冒。

免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知，请关注锐捷网络有限公司网站提供的最新信息。

锐捷网络有限公司在编写本手册时已尽力保证其内容准确可靠，但对于本手册中的遗漏、不准确或错误，以及由此导致的损失和损害，锐捷网络有限公司不承担责任。

前言获取文档您可以从以下的途径来获得您所需要的相关的资料：互联网：您可以通过互联网从下面网址获得最新的锐捷网络文档：文档CD-ROM：锐捷网络交换机文档都存放在文档CD-ROM包中，该CD-ROM包将与您所购买的产品一同提供给您。

CD-ROM经常更新，可能比印刷文档更新。

获得技术帮助锐捷网络对所有的产品都提供了完善的技术支持服务，您可以通过如下的三个途径来获得您所需要技术帮助：锐捷网络的网站。

在锐捷网络的网站中您可以获得最新的产品技术资料，常见的产品故障的原因及问题分析，产品的应用解决方案，软件的升级等。

锐捷网络远程技术支持中心。

锐捷网络远程技术支持中心可以为所有的客户提供所需要的技术帮助：产品、技术和解决方案。

对于客户遇到的产品的安装，软件的配置问题，以及其它的网络性能的问题，客户服务中心都将提供迅速的技术支持。

技术支持热线：4008-111-000技术支持网站：技术支持信箱：service@文档格式约定以下列出了本文档中使用到的标记的详细说明：a 注意 —— 注意符号用于提醒读者注意。

提醒的内容中包含一些帮助性的建议和参考。

L 警告 —— 警告符号表示用户应当非常小心。

提醒用户不要做出某些对设备造成损害或者丢失数据的行为。

锐捷RGNOS CookBook v1.0锐第一章：设备配置和文件管理-----------------------------------------------------------------------------31.1 通过TELNET方式来配置设备-------------------------------------------------------------------31.2 更改IOS命令的特权等级-------------------------------------------------------------------------4 第二章：交换机VLAN配置---------------------------------------------------------------------------------42.1 交换机vlan和trunk的配置-------------------------------------------------------------------------42.2 turnk接口修剪配置----------------------------------------------------------------------------------62.3 PVLAN配置------------------------------------------------------------------------------------------6 第三章：交换机防止ARP欺骗配置-----------------------------------------------------------------------83.1 交换机地址绑定（address-bind）功能---------------------------------------------------------83.2 交换机端口安全功能------------------------------------------------------------------------------83.3 交换机arp-check功能------------------------------------------------------------------------------93.4 交换机ARP动态检测功能(DAI)----------------------------------------------------------------10 第四章：访问控制列表配置（ACL）-------------------------------------------------------------------114.1 标准ACL配置--------------------------------------------------------------------------------------114.2 扩展ACL配置--------------------------------------------------------------------------------------114.3 VLAN之间的ACL配置----------------------------------------------------------------------------124.4 单向ACL的配置-----------------------------------------------------------------------------------14 第五章：应用协议配置-------------------------------------------------------------------------------------155.1 DHCP服务配置-------------------------------------------------------------------------------------155.2 交换机dot1x认证配置----------------------------------------------------------------------------175.3 QOS限速配置---------------------------------------------------------------------------------------18 第六章：路由协议配置-------------------------------------------------------------------------------------206.1 默认路由配置--------------------------------------------------------------------------------------206.2 静态路由配置--------------------------------------------------------------------------------------206.3 浮动路由配置--------------------------------------------------------------------------------------206.4 策略路由配置--------------------------------------------------------------------------------------216.4 OSPF配置--------------------------------------------------------------------------------------------226.4 OSPF中router ID配置------------------------------------------------------------------------------22第一章：设备配置和文件管理———————————————1.1 通过TELNET方式来配置设备提问：如何通过telnet方式来配置设备？回答：步骤一：配置VLAN1的IP地址S5750>en ----进入特权模式S5750#conf ----进入全局配置模式S5750(config)#int vlan 1 ----进入vlan 1接口S5750(config-if)#ip address 192.168.0.230 255.255.255.0----为vlan 1接口上设置管理ip S5750(config-if)#exit ----退回到全局配置模式步骤二：配置telnet密码S5750(config)#line vty 0 4 ----进入telnet密码配置模式S5750(config-line)#login ---启用需输入密码才能telnet成功S5750(config-line)#password rscstar ----将telnet密码设置为rscstar S5750(config-line)#exit ----回到全局配置模式S5750(config)#enable secret 0 rscstar----配置进入特权模式的密码为rscstar步骤三：开启SSH服务（可选操作）S5750(config)#enable service ssh-server ---开启ssh服务S5750(config)#ip ssh version 2 ----启用ssh version 2 S5750(config)#exit ----回到特权模式S5750#wri ----保存配置———————————————1.2 更改IOS命令的特权等级提问：如何只允许dixy这个用户使用与ARP相关的命令？回答：S5750(config)#username dixy password dixy ----设置dixy用户名和密码S5750(config)#username dixy privilege 10 ----dixy帐户的权限为10 S5750(config)#privilege exec level 10 show arp----权限10可以使用show arp命令S5750(config)#privilege config all level 10 arp----权限10可以使用所有arp打头的命令S5750(config)#line vty 0 4 ----配置telnet登陆用户S5750(config-line)#no passwordS5750(config-line)#login local注释：15级密码为enable特权密码，无法更改，0级密码只能支持disable，enable，exit和help，1级密码无法进行配置。

发行说明RG-S5750系列交换机RGOS 10.3(5), Release (76833) 正式版本版权声明福建星网锐捷网络有限公司©2010版权所有，保留一切权利。

没有经过本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或者全部，并且不得以任何形式传播。

、、、、、、、都是福建星网锐捷网络有限公司的注册商标，不得仿冒。

前言本文记录了RG-S5750系列交换机RGOS 10.3(5), Release(76833)版本的信息，内容包括：关于本文的任何疑问，请咨询锐捷网络技术支持热线：4008-111-000 。

目录1基本信息 (5)2硬件特性 (5)2.1支持的硬件 (5)2.2硬件限制 (6)3软件特性 (6)3.1解决问题 (6)3.2新增功能 (7)3.3功能变更 (8)3.4软件限制 (8)4配套手册 (9)5升级说明 (9)5.1升级文件清单 (9)5.2升级注意事项 (9)1 基本信息2 硬件特性2.1 支持的硬件S5750 V2.0设备支持VRF功能和32K地址表。

2.2 硬件限制1、S5750P-48GT/4SFP产品不支持堆叠。

2、S5750系列交换机不同产品型号之间不允许混堆。

比如S5750-24GT/12SFP不能同S5750S-24GT/12SFP进行混堆。

3、S5750系列交换机硬件版本号为V1.x的产品同硬件版本号V2.0的产品不支持混堆。

3 软件特性3.1 解决问题在基线版本的基础上解决以下问题：3.2 新增功能在基线版本的基础上新增以下功能：3.3 功能变更在基线版本（RGOS 10.3(4b3), Release(63718)）的基础上对如下功能进行了变更：3.4 软件限制无4 配套手册该版本适用的产品用户手册如下：以上产品用户手册可从锐捷网络技术支持网站下载：/。

5 升级说明5.1 升级文件清单5.2 升级注意事项在对该版本进行升级的过程中，请注意以下事项：1、从V3.X版本升级时，主程序必须先升级到10.1(4)后，再升级到10.2(2)及其以后版本。

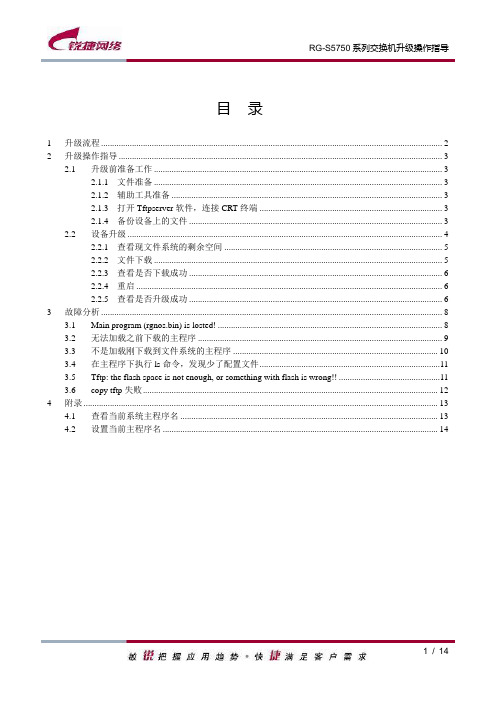

目录1 升级流程 (2)2 升级操作指导 (3)2.1 升级前准备工作 (3)2.1.1 文件准备 (3)2.1.2 辅助工具准备 (3)2.1.3 打开Tftpserver软件，连接CRT终端 (3)2.1.4 备份设备上的文件 (3)2.2 设备升级 (4)2.2.1 查看现文件系统的剩余空间 (4)2.2.2 文件下载 (5)2.2.3 查看是否下载成功 (6)2.2.4 重启 (6)2.2.5 查看是否升级成功 (6)3 故障分析 (8)3.1 Main program (rgnos.bin) is losted! (8)3.2 无法加载之前下载的主程序 (9)3.3 不是加载刚下载到文件系统的主程序 (10)3.4 在主程序下执行ls命令，发现少了配置文件 (11)3.5 Tftp: the flash space is not enough, or something with flash is wrong!! (11)3.6 copy tftp失败 (12)4 附录 (13)4.1 查看当前系统主程序名 (13)4.2 设置当前主程序名 (14)1 升级流程步骤操作说明操作命令正常显示异常显示异常处理1 打开TFTPserver，串口连接主机与设备详见：2.1.3无Copy tftp会失败无2 备份配置文件copy flash:config.texttftp://192.168.64.1/config.text详见：2.1.4Success :Transmissionsuccess,filelength …File transmissionfailure检查主机与设备通讯，能通讯后再次copy tftp3 将安装包文件下载到文件系统，如果Flash空间不足以再下载一个主程序,那么,请直接将原主程序覆盖,如果空间足够,请先将原主程序改名,然后再下载新的主程序copytftp://192.168.64.1/ngsa-install-s57.bin_flash:rgnos.bin详见：2.2.1、2.2.2Success :Transmissionsuccess,filelength …File transmissionfailure检查主机与设备通讯，能通讯后再次copy tftp4 查看是否下载成功Ruijie#lsMode LinkSizeMTime Name-------- ---- ---------1 82069121970-01-0108:10:14 rgnos.bin详见：2.2.3 下载到管理板的文件大小与源文件大小一样文件大小不一样重新执行步骤35 下电重启重启后让它自动加载，直到进CLI命令行进入CLI命令行无无6 进CLI后，查看是否升级成功Ruijie#sh ver详见：2.2.5版本与发行版本一致显示的版本与发行版本不一致从步骤3开始重新执行2 升级操作指导2.1 升级前准备工作2.1.1 文件准备将当前要升级的软件存放在一个固定目录下（假设为install），此次用安装包进行升级，因此将升级包放在install目录下。

锐捷S5750P-24GT/12SFP交换机使用规范
锐捷S5750P-24GT/12SFP交换机，如下图所示：
锐捷S5750P-24GT/12SFP交换机为全千兆中高端汇聚交换机，交换机有24个千兆电口，12个千兆光口（1-4,9-12,21-24为光电复用口，即使用1口光口后，1口电口就不能用了）。

作为汇聚交换机使用时与传输设备相连时使用电口，与热点交换机相连接时使用光口。

每个口都可作为上联、下联口，但是为了以后管理方便，
现规定以下几点：
1.数据制作时只有1口开启光口，如需要多个光口可在工单中说明；
2.连接热点交换机时连接端口顺序为从小到大，意思是先用1口，在用2口
依次类推，除非交换机端口出现异常可顺延；
3.24口多为连接传输设备的上联口；
4.本交换机也可作为POE热点交换机使用，开启POE功能时，建议挂接AP数
不要超过16台。

锐捷RGNOS CookBook v1.0锐第一章：设备配置和文件管理-----------------------------------------------------------------------------31.1 通过TELNET方式来配置设备-------------------------------------------------------------------31.2 更改IOS命令的特权等级-------------------------------------------------------------------------4 第二章：交换机VLAN配置---------------------------------------------------------------------------------42.1 交换机vlan和trunk的配置-------------------------------------------------------------------------42.2 turnk接口修剪配置----------------------------------------------------------------------------------62.3 PVLAN配置------------------------------------------------------------------------------------------6 第三章：交换机防止ARP欺骗配置-----------------------------------------------------------------------83.1 交换机地址绑定（address-bind）功能---------------------------------------------------------83.2 交换机端口安全功能------------------------------------------------------------------------------83.3 交换机arp-check功能------------------------------------------------------------------------------93.4 交换机ARP动态检测功能(DAI)----------------------------------------------------------------10 第四章：访问控制列表配置（ACL）-------------------------------------------------------------------114.1 标准ACL配置--------------------------------------------------------------------------------------114.2 扩展ACL配置--------------------------------------------------------------------------------------114.3 VLAN之间的ACL配置----------------------------------------------------------------------------124.4 单向ACL的配置-----------------------------------------------------------------------------------14 第五章：应用协议配置-------------------------------------------------------------------------------------155.1 DHCP服务配置-------------------------------------------------------------------------------------155.2 交换机dot1x认证配置----------------------------------------------------------------------------175.3 QOS限速配置---------------------------------------------------------------------------------------18 第六章：路由协议配置-------------------------------------------------------------------------------------206.1 默认路由配置--------------------------------------------------------------------------------------206.2 静态路由配置--------------------------------------------------------------------------------------206.3 浮动路由配置--------------------------------------------------------------------------------------206.4 策略路由配置--------------------------------------------------------------------------------------216.4 OSPF配置--------------------------------------------------------------------------------------------226.4 OSPF中router ID配置------------------------------------------------------------------------------22第一章：设备配置和文件管理———————————————1.1 通过TELNET方式来配置设备提问：如何通过telnet方式来配置设备？回答：步骤一：配置VLAN1的IP地址S5750>en ----进入特权模式S5750#conf ----进入全局配置模式S5750(config)#int vlan 1 ----进入vlan 1接口S5750(config-if)#ip address 192.168.0.230 255.255.255.0----为vlan 1接口上设置管理ip S5750(config-if)#exit ----退回到全局配置模式步骤二：配置telnet密码S5750(config)#line vty 0 4 ----进入telnet密码配置模式S5750(config-line)#login ---启用需输入密码才能telnet成功S5750(config-line)#password rscstar ----将telnet密码设置为rscstar S5750(config-line)#exit ----回到全局配置模式S5750(config)#enable secret 0 rscstar----配置进入特权模式的密码为rscstar步骤三：开启SSH服务（可选操作）S5750(config)#enable service ssh-server ---开启ssh服务S5750(config)#ip ssh version 2 ----启用ssh version 2 S5750(config)#exit ----回到特权模式S5750#wri ----保存配置———————————————1.2 更改IOS命令的特权等级提问：如何只允许dixy这个用户使用与ARP相关的命令？回答：S5750(config)#username dixy password dixy ----设置dixy用户名和密码S5750(config)#username dixy privilege 10 ----dixy帐户的权限为10 S5750(config)#privilege exec level 10 show arp----权限10可以使用show arp命令S5750(config)#privilege config all level 10 arp----权限10可以使用所有arp打头的命令S5750(config)#line vty 0 4 ----配置telnet登陆用户S5750(config-line)#no passwordS5750(config-line)#login local注释：15级密码为enable特权密码，无法更改，0级密码只能支持disable，enable，exit和help，1级密码无法进行配置。

济南大学西校区组网结构及说明1、组网结构本次网络设计中,设计了核心区域，无线控制器区域和基础网络区域，主要设计如下：a)核心层的功能主要是实现骨干网络之间的数据高速传输,核心层设计任务的重点是提供高可靠性及高速数据传输的能力。

网络的控制功能应尽量少在骨干层上实施，而是在汇聚层进行策略的实施。

核心层一直被认为是所有流量的最终承受者和汇聚者，承担园区网骨干的高速数据交换。

济南大学西校区中心机房作为园区核心层的中心,将承担整个校园网骨干的高速数据交换，同时为未来构建基于云服务架构的数字化园区提供支撑，所以核心交换机一方面要满足高性能的要求，采用两台高性能的核心交换机作为核心设备，构成双核心结构,实现双机热备，负载均衡，设备利用虚拟化协议(将两台设备虚拟层一台设备）以达到核心任意一台设备发生故障都能保证网络正常运行的目的，这一切对用户都是透明的，因此为用户网络的正常运用提供的有利的保障。

核心区域架构设计如下:核心交换机虚拟化示意图核心区两台设备通过两个万兆口互联，做虚拟化的数据同步和流量转发，同时配置万兆板卡用来连接互联网出口的接口。

在2台核心交换机之间通过虚拟化引擎互联，实现万兆虚拟化核心。

总体来讲本方案设计的核心交换机需要满足一下几个要求：●高性能高端交换机性能和端口密度的提升会受到其硬件的限制，而虚拟化技术系统的性能和端口密度是虚拟化技术内部所有设备性能和端口数量的总和。

因此，虚拟化技术能够轻易的将设备的核心交换能力、用户端口的密度扩大数倍，从而大幅度提高单台设备的性能。

此外传统的生成树等技术为了避免环路的发生,会采用阻断一条链路的方式，而虚拟化技术可以通过跨设备链路聚合等特性，让原本“Active—standby”的工作模式，转变成为负载分担的模式，从而提高整网的运行效率.●高可靠链路级：虚拟化技术设备之间的物理端口支持链路聚合，虚拟化技术系统和上、下层设备之间的物理连接也支持聚合功能,这样，通过多链路备份提高了链路的可靠性。

4.1 标准ACL 配置提问：如何只允许端口下的用户只能访问特定的服务器网段？回答：步骤一：定义ACLS5750#conf t ----进入全局配置模式S5750(config)#ip access-list standard 1 ----定义标准ACLS5750(config-std-nacl)#permit 192.168.1.0 0.0.0.255----允许访问服务器资源S5750(config-std-nacl)#deny any ----拒绝访问其他任何资源锐捷RGNOS CookBook13S5750(config-std-nacl)#exit ----退出标准ACL 配置模式步骤二：将ACL 应用到接口上S5750(config)#interface GigabitEthernet 0/1 ----进入所需应用的端口S5750(config-if)#ip access-group 1 in ----将标准ACL 应用到端口in 方向注释：1. S1900 系列、S20 系列交换机不支持基于硬件的ACL。

2. 实际配置时需注意，在交换机每个ACL 末尾都隐含着一条“拒绝所有数据流”的语句。

3. 以上所有配置，均以锐捷网络S5750-24GT/12SFP 软件版本10.2（2）为例。

其他说明，其详见各产品的配置手册《访问控制列表配置》一节。

———————————————————————————————————————4.2 扩展ACL 配置提问：如何禁止用户访问单个网页服务器？回答：步骤一：定义ACLS5750#conf t ----进入全局配置模式S5750(config)#ip access-list extended 100 ----创建扩展ACLS5750(config-ext-nacl)#deny tcp any host 192.168.1.254 eq www ----禁止访问web 服务器S5750(config-ext-nacl)#deny tcp any any eq 135 ----预防冲击波病毒S5750(config-ext-nacl)#deny tcp any any eq 445 ----预防震荡波病毒S5750(config-ext-nacl)#permit ip any any ----允许访问其他任何资源S5750(config-ext-nacl)#exit ----退出ACL配置模式步骤二：将ACL 应用到接口上S5750(config)#interface GigabitEthernet 0/1 ----进入所需应用的端口S5750(config-if)#ip access-group 100 in ----将扩展ACL 应用到端口下———————————————————————————————————————4.3 VLAN 之间的ACL 配置提问：如何禁止VLAN 间互相访问？回答：步骤一：创建vlan10、vlan20、vlan30锐捷RGNOS CookBook14S5750#conf ----进入全局配置模式S5750(config)#vlan 10 ----创建VLAN10S5750(config-vlan)#exit ----退出VLAN 配置模式S5750(config)#vlan 20 ----创建VLAN20S5750(config-vlan)#exit ----退出VLAN 配置模式S5750(config)#vlan 30 ----创建VLAN30S5750(config-vlan)#exit ----退出VLAN 配置模式步骤二：将端口加入各自vlanS5750(config)# interface range gigabitEthernet 0/1-5----进入gigabitEthernet 0/1-5 号端口S5750(config-if-range)#switchport access vlan 10----将端口加划分进vlan10S5750(config-if-range)#exit ----退出端口配置模式S5750(config)# interface range gigabitEthernet 0/6-10----进入gigabitEthernet 0/6-10 号端口S5750(config-if-range)#switchport access vlan 20----将端口加划分进vlan20S5750(config-if-range)#exit ----退出端口配置模式S5750(config)# interface range gigabitEthernet 0/11-15----进入gigabitEthernet 0/11-15 号端口S5750(config-if-range)#switchport access vlan 30----将端口加划分进vlan30S5750(config-if-range)#exit ----退出端口配置模式步骤三：配置vlan10、vlan20、vlan30 的网关IP 地址S5750(config)#interface vlan 10 ----创建vlan10 的SVI 接口S5750(config-if)#ip address 192.168.10.1 255.255.255.0----配置VLAN10 的网关S5750(config-if)#exit ----退出端口配置模式S5750(config)#interface vlan 20 ----创建vlan10 的SVI 接口S5750(config-if)#ip address 192.168.20.1 255.255.255.0锐捷RGNOS CookBook15----配置VLAN10 的网关S5750(config-if)#exit ----退出端口配置模式S5750(config)#interface vlan 30 ----创建vlan10 的SVI 接口S5750(config-if)#ip address 192.168.30.1 255.255.255.0----配置VLAN10 的网关S5750(config-if)#exit ----退出端口配置模式步骤四：创建ACL，使vlan20 能访问vlan10，而vlan30 不能访问vlan10S5750(config)#ip access-list extended deny30 ----定义扩展ACLS5750(config-ext-nacl)#deny ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255----拒绝vlan30 的用户访问vlan10 资源S5750(config-ext-nacl)#permit ip any any----允许vlan30 的用户访问其他任何资源S5750(config-ext-nacl)#exit ----退出扩展ACL配置模式步骤五：将ACL 应用到vlan30 的SVI 口in 方向S5750(config)#interface vlan 30 ----创建vlan30 的SVI 接口S5750(config-if)#ip access-group deny30 in----将扩展ACL 应用到vlan30 的SVI 接口下———————————————————————————————————————4.4 单向ACL 的配置提问：如何实现主机A 可以访问主机B 的FTP 资源，但主机B 无法访问主机A 的FTP 资源？？回答：步骤一：定义ACLS5750#conf t ----进入全局配置模式S5750(config)#ip access-list extended 100 ----定义扩展ACLS5750(config-ext-nacl)#deny tcp any host 192.168.1.254 match-all syn----禁止主动向A 主机发起TCP 连接S5750(config-ext-nacl)#permit ip any any ----允许访问其他任何资源S5750(config-ext-nacl)#exit ----退出扩展ACL配置模式锐捷RGNOS CookBook16步骤二：将ACL 应用到接口上S5750(config)#interface GigabitEthernet 0/1 ----进入连接B 主机的端口S5750(config-if)#ip access-group 100 in ----将扩展ACL 应用到端口下S5750(config-if)#end ----退回特权模式S5750#wr ----保存注释：单向ACL 只能对应于TCP 协议，使用PING 无法对该功能进行检测。
