马鞍山万能达发电有限公司#1机疏水扩容器技术规范书2010-10-271 总则1.1 本技术规范书的使用范围，仅限于马鞍山万能达发电有限公司#1机组疏水扩容器。
它提出了该设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
供方保证提供符合本技术协议书和有关最新工业标准的产品及相应的服务。
1.3供方如对本技术规范书有异议，将以书面形式明确提出，在征得需方同意后，可对有关条文进行修改。
如需方不同意修改，仍以需方意见为准。
1.4如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求，如有异议，不管是多么微小，都应专门加以详细描述。
1.5本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
1.6本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
1.7供方对疏水扩容器负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得需方的认可。
1.8在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求。
1.9供方提供的产品应是技术先进、安全可靠的成熟产品,该产品应有3台3年以上的使用实绩。
2 设备运行环境条件2.1 工程主要原始资料马鞍山万能达发电有限公司位于安徽省马鞍山市北郊慈湖乡联农村区域内的长江东岸，距江苏省南京市约45km。
厂址西南侧紧靠肉联厂，肉联厂南郊为马鞍山钢铁公司堆料场和港埠9号码头区，马钢铁路专线通到9号码头区。
厂区西侧紧靠长江大堤，厂区北面为“马和”轮渡码头，东侧为沿江大道，厂区进厂道路（电业路）与宁芜公路和马鞍山市市区道路相联接。
马鞍山万能达发电有限公司厂已建成4×300MW（亚临界机组），同时留有再扩建余地。
2.2气象特征与环境条件(1) 气温多年平均气温15.8℃极端最高气温41.1℃(1959.8.23)极端最低气温-13.7℃(1991.12.29)(2) 湿度多年平均相对湿度76%多年最小相对湿度3%(1969.12.15)(3) 气压多年平均气压1014.2hPa极端最高气压1044.3hPa(1970.1.6)极端最低气压990.3hPa(1989.8.5)2.3 厂区地震基本烈度为7度。

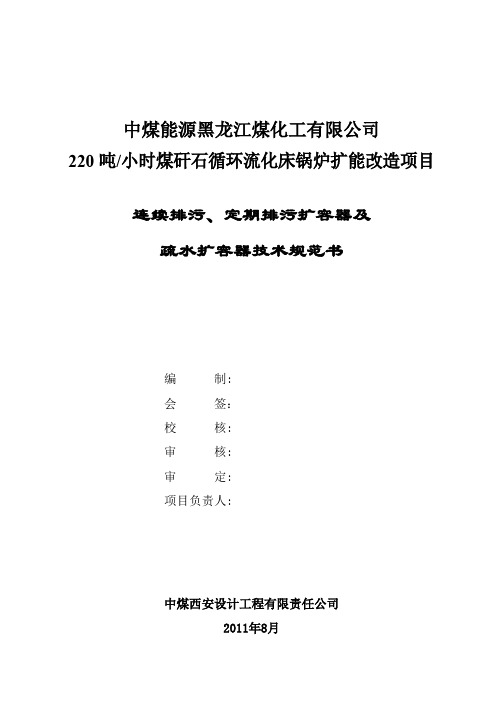

中煤能源黑龙江煤化工有限公司220吨/小时煤矸石循环流化床锅炉扩能改造项目连续排污、定期排污扩容器及疏水扩容器技术规范书编制:会签：校核:审核:审定:项目负责人:中煤西安设计工程有限责任公司2011年8月目录1.0 工程概况及总则2.0 设备运行环境条件3.0 主要技术规范4.0 技术要求5.0 性能保证、试验及监造6.0 供货范围7.0 设备包装、标志、运输8.0 设备验收及贮存9.0 投标文件及图纸资料10.0 资格及业绩要求1.0 工程概况及总则1.1 本工程为中煤能源黑龙江煤化工有限公司的扩能改造项目，厂址位于依兰县达连河镇以北1公里处，距哈尔滨市东北方向约250公里，距依兰县城23公里。
本工程装机为1台220吨/小时煤矸石循环流化床锅炉，同时增加一套制备能力200m3/h除盐水装置。
1.2 招投标总则1.2.1 本规范书用于中煤能源黑龙江煤化工有限公司220吨/小时煤矸石循环流化床锅炉扩能改造项目的连续排污、定期排污扩容器及疏水扩容器，它包括了连续排污、定期排污扩容器及其辅助装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和工业标准的优质产品。
投标方提供的设备必须是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.2.3 如投标方没有以书面形式对本技术规范书的所有条文提出异议，招标方可以认为投标方提供的产品完全满足技术规范书的要求。
1.2.4 签订合同后，因技术规范书标准和规程发生变化，招标方有权以书面形式提出补充要求，具体项目由双方共同商定。
1.2.5 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，应按高标准执行。
所列标准如有更新版本，应以最新版本为准。
2.0 设备运行环境条件2.1、环境条件设备安装地点黑龙江省依兰县达连河镇厂房零米海拔高度（黄海高程） 110 m年平均气温 3.1℃最热月（7月）平均气温21.9℃极端最高气温 35℃极端最低气温-37.2℃最冷月（1月）平均气温-18.9℃空调用夏季干球温度 29.3℃空调用夏季湿球温度 23.6℃月平均最高相对湿度(8月) 81%月平均最低相对湿度(1月) 1%年平均相对湿度68%冬季空调计算用相对湿度69%主导风向和频率西南 + 西西南 17%地面上10米高处最大风速24米/秒冬季平均风速 4.6米/秒夏季平均风速 3.0米/秒年平均风速 4.1米/秒最大风压(参照佳木斯市) 0.5KN/m2最高绝对气压1032.1毫巴最低绝对气压958.7毫巴年平均气压 1002.1毫巴年平均降水量540.7毫米月平均最大降水量(7月) 137.0毫米月平均最小降水量 2.1毫米日最大降水量(1965.7.9) 127.4毫米一小时最大降水量(1968.7.25) 68.8毫米最大积雪厚度(1958) 280毫米雪荷重0.7KN/m2冻土深度-2.3米年平均雷暴日数34.5日/年本工程抗震设防烈度为6度，设计基本地震加速度值为0.05。
连排（LP-0.7/1.5）、定排（DP-2.3/3.5）技术协议第一章总的部分1 本协议书适用于定期排污扩容器及连续排污扩容器。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2 本协议书所提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和协议的条文。
卖方应保证提供符合本协议书和相关的国际、国内工业标准的优质产品。
3 如买方没有对本协议书提出书面异议，买方则可认为卖方提供的产品完全满足本协议书的要求。
4 如买方有除本协议书以外的其他要求，应以书面形式提出，经买、卖双方讨论、确认后，载于本协议书。
5 本协议书所引用的标准与买方所执行的标准发生矛盾时，按较严格的标准执行。
6 本协议书经买、卖双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。
第二章标准和规范1 定期排污扩容器及连续排污扩容器的设计、制造所遵循标准按以下原则执行：1.1以国内技术设计制造的产品，按相应的国家标准、行业标准或企业标准进行设计、制造、检验。
1.2在按以上技术标准设计制造的同时，还满足最新版的电力行业(包括原水电部、原能源部)相应规范标准，当两者有矛盾时，以要求严格的标准为准。
1.3在按相应技术标准设计制造的同时，还满足有关安全、环保及其它方面最新版的国家强制性标准和规程(规定)的要求。
1.4如果本协议中存在某些要求高于上述标准，则以本协议的要求为准。
2 在与上述标准不相矛盾的情况下，卖方设备符合下列标准的规定。
GB150—《锅炉及压力容器》及《压力容器安全技术监察规程》设计、制造、验收。
GB 9113.1/4－2000《整体钢制管法兰》JB/T 2932-1999《水处理设备技术条件》GB/T 13927-2008《工业阀门压力试验》除上述标准外，卖方设计制造的设备还应满足下列最新版本规程(但不低于)的有关规定(合同及其附件中另有规定的除外)：第三章技术规范1 设备规范1.1 设备名称：连排（LP-1.5）两台套、定排（DP-3.5）两台套。

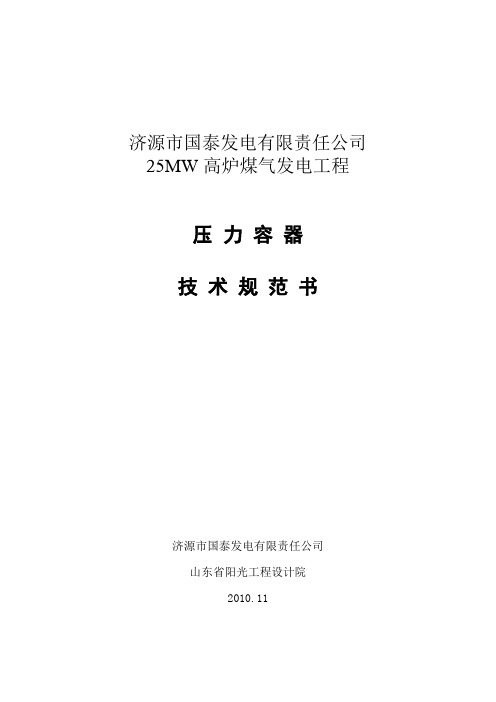

济源市国泰发电有限责任公司25MW高炉煤气发电工程压力容器技术规范书济源市国泰发电有限责任公司山东省阳光工程设计院2010.111 总则1.1 本技术规范适用于济源市国泰发电有限责任公司25MW高炉煤气发电工程的压力容器设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。
对于中国颁布的有关安全、环保等强制性标准，必须满足其要求。
1.3 卖方应执行本技术规范书所列标准。
若所列标准与国家颁布的标准有矛盾时，按最高标准执行。
卖方若对本技术规范书提出的要求有不同的意见，必须在投标文件中以文字的形式作出偏离表加以说明。
否则，将认为卖方已完全理解并服从本技术规范书的要求。
1.4 本技术规范书作为压力容器订货合同的技术附件，与合同具有同等法律效力。
在规范书签订后，应互相按时交换资料，满足各方设计和制造进度的要求。
1.5 未尽事宜协商解决。
2设计和运行条件2.1 概述工程名称：济源市国泰发电有限责任公司25MW高炉煤气发电工程电厂位置：济源市国泰发电有限责任公司动力厂区内买方设计单位：山东阳光工程设计院工程规模和性质：本工程为扩建工程，工程设计规模为一台30MW中温中压凝汽式汽轮机组；并配有一台额定蒸发量为150t/h的中温中压燃气锅炉。
2.2 工程主要原始资料2.2.1 气象参数地震烈度7度2.3 安装位置连续排污扩容器安装在主厂房内标高为15.50 m的除氧层,共1台。
定期排污扩容器布置在炉后，室外布置,。
3 设备规范说明：1、连续排污扩容器进水源头最大压力为4.8MPa,设备设计温度应考虑其对应的饱和温度对设备的不利影响。
２、设备外型应符合设计院要求。
4 技术要求4.1 设备性能要求4.1.1 为了确保电厂安全运行，连续排污扩容器、定期排污扩容器的设计应能承受电厂所有运行情况下可能存在荷载的最不利组合。
中煤能源黑龙江煤化工有限公司220吨/小时煤矸石循环流化床锅炉扩能改造项目连续排污、定期排污扩容器及疏水扩容器技术规范书编制:会签：校核:审核:审定:项目负责人:中煤西安设计工程有限责任公司2011年8月目录1.0 工程概况及总则2.0 设备运行环境条件3.0 主要技术规范4.0 技术要求5.0 性能保证、试验及监造6.0 供货范围7.0 设备包装、标志、运输8.0 设备验收及贮存9.0 投标文件及图纸资料10.0 资格及业绩要求1.0 工程概况及总则1.1 本工程为中煤能源黑龙江煤化工有限公司的扩能改造项目，厂址位于依兰县达连河镇以北1公里处，距哈尔滨市东北方向约250公里，距依兰县城23公里。
本工程装机为1台220吨/小时煤矸石循环流化床锅炉，同时增加一套制备能力200m3/h除盐水装置。
1.2 招投标总则1.2.1 本规范书用于中煤能源黑龙江煤化工有限公司220吨/小时煤矸石循环流化床锅炉扩能改造项目的连续排污、定期排污扩容器及疏水扩容器，它包括了连续排污、定期排污扩容器及其辅助装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和工业标准的优质产品。
投标方提供的设备必须是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.2.3 如投标方没有以书面形式对本技术规范书的所有条文提出异议，招标方可以认为投标方提供的产品完全满足技术规范书的要求。
1.2.4 签订合同后，因技术规范书标准和规程发生变化，招标方有权以书面形式提出补充要求，具体项目由双方共同商定。
1.2.5 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，应按高标准执行。
所列标准如有更新版本，应以最新版本为准。
2.0 设备运行环境条件2.1、环境条件设备安装地点黑龙江省依兰县达连河镇厂房零米海拔高度（黄海高程） 110 m年平均气温 3.1℃最热月（7月）平均气温21.9℃极端最高气温 35℃极端最低气温-37.2℃最冷月（1月）平均气温-18.9℃空调用夏季干球温度 29.3℃空调用夏季湿球温度 23.6℃月平均最高相对湿度(8月) 81%月平均最低相对湿度(1月) 1%年平均相对湿度68%冬季空调计算用相对湿度69%主导风向和频率西南 + 西西南 17%地面上10米高处最大风速24米/秒冬季平均风速 4.6米/秒夏季平均风速 3.0米/秒年平均风速 4.1米/秒最大风压(参照佳木斯市) 0.5KN/m2最高绝对气压1032.1毫巴最低绝对气压958.7毫巴年平均气压 1002.1毫巴年平均降水量540.7毫米月平均最大降水量(7月) 137.0毫米月平均最小降水量 2.1毫米日最大降水量(1965.7.9) 127.4毫米一小时最大降水量(1968.7.25) 68.8毫米最大积雪厚度(1958) 280毫米雪荷重0.7KN/m2冻土深度-2.3米年平均雷暴日数34.5日/年本工程抗震设防烈度为6度，设计基本地震加速度值为0.05。
合同编号：七台河宝泰隆煤化工股份有限公司焦炭制30万吨稳定轻烃（转型升级）项目电厂扩建工程连排扩容器，定排扩容器，旋膜高压除氧器，疏水扩容器；锅炉定排、除氧器外排乏汽热能自动回收装置技术协议设计院：赛鼎工程有限公司买方：七台河宝泰隆煤化工股份有限公司卖方：磬石容器集团有限公司日期：2014年07月29日Ⅰ、总体要求1、总则1.1 七台河宝泰隆煤化工股份有限公司（下称买方）与磬石容器集团有限公司（下称卖方）就焦炭制30万吨稳定轻烃（转型升级）项目电厂扩建工程的连排扩容器、定排扩容器、旋膜高压除氧器、疏水扩容器、锅炉定排、除氧器外排乏汽热能自动回收装置设备的功能设计、制造、采购一事，经充分交流和友好协商，达成以下协议。
1.2 卖方对整套设备和配套辅助系统负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得设计院或买方的认可。
1.3本技术协议提出的是最低限度的技术要求，并未充分引述有关标准和规范的条文，所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.4 在合同签订后，设计院或买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.5 所有的参数均采用国际单位制()，压力单位采用，温度单位采用℃。
1.6 本技术协议经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
2、设备环境条件：2.1 本厂址所在区域属寒温带大陆性气候，冬季时间长，春秋两季时间短，年平均气温3～4℃，干燥寒冷。
最低温度12月至1月底可达零下36℃，最高气温7月至8月达35℃。
从11月至笠年4月为冻结期，气温在0℃以下，冻结深度1.2～2.0m。
主要气象资料如下：年平均气温 3～4℃极端最高气温 35℃极端最低气温 -36℃冬季平均气压 992.8夏季平均气压 980.8年最平均降雨量 300-500历年最大降雨量 767历年最小降雨量 359年平均风速 3.6最大风速 24主导风向西南风最大冻土深度 1902.2 地质条件1）工程地质厂址所在区域地势平坦，厂区自然地形高程在159.4m～163.2m之间。
***公司管理制度设备编码与标示管理规范（试行版）生产技术部二零一五年六月1目的为了使电厂设备标识清晰、规范、统一、整洁美观，为了对现场职业健康安全及环境标识规范管理，充分体现和烘托企业文化，提升企业形象，营造安全节约的生产工作氛围，制定本规范。
2范围本规定适用于公司所属各热机设备，对设备命名、编号、挂牌工作；适用于电厂的热力设备与管道；适用于安全警示标志制作、设置工作；适用于宣传标语选择和设置工作。
3定义3.1设备命名及编号：是将电厂所有系统设备的主、辅机按照统一规范要求进行命名、编号，以便于运行操作和设备管理。
3.2安全环境警示标识：对于在存有危险源或环境因素的生产经营场所从事相关生产、服务活动，需在有关区域、设施、设备上设置标识，以提醒现场人员注意潜在的安全风险或可能带来的环境影响，防止事故的发生，由安环部门根据行业规范进行制作和悬挂。
4职责4.1公司生产技术部门是设备命名、编号及安全警示标识管理的归口部门。
负责组织电厂对设备命名、编号及安全警示标识工作进行规范、统一管理，并对各电厂的现场标识管理进行监督检查和考核。
4.2电厂设备负责部门对全厂设备的命名、编号和安全警示标识的设置、维护工作。
4.3公司企管部门是宣传标语管理的归口部门。
负责组织电厂统一制作和布置企业文化宣传标语。
5规范要求与实施程序5.1设备标识牌的制作5.1.1电厂生产及附属设备名称标识应齐全、美观、规范。
设备名称标识采用双重命名，名称标牌参照下表制作，如设备尺寸特殊不便于按下表安装标牌时，可参照表中其他尺寸进行制作。
5.1.2名称标牌统一格式，白底红字，字体为宋体。
标牌内镶蓝色边框，左上角设置“****”图标（该字体颜色为蓝和黑），右下角设置子公司名称。
除主设备外，标示牌中“1号、2号” 设备命名用“#1、#2”表示。
如下图所示：5.1.3标示牌材质应使用不锈钢或者铝合金，字体为钢印或附着力较强耐风雨侵蚀的漆墨印制。
5.2标识牌的安装、悬挂a)阀门标识牌统一使用支架通过阀盖螺栓固定于阀门上； b)电气开关柜标识牌统一粘贴或用螺丝固定于开关柜门的上檐； c)热工测点标识牌通过统一制作的挂环牢固悬挂在测点附近；d)其他主、辅机等设备标识牌粘贴于设备平整的表面，朝向便于观看的方向，但不得影响通风散热；设备无平整表面适合安装时可固定于该设备防护栏上，面朝外；设备既无平整表面也无防护栏可用于安装标识牌时应使用金属支架固定于设备上或地基上。

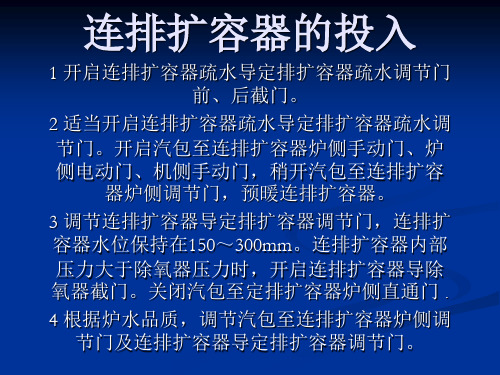

连排扩容器的投入1 开启连排扩容器疏水导定排扩容器疏水调节门前、后截门。
2 适当开启连排扩容器疏水导定排扩容器疏水调节门。
开启汽包至连排扩容器炉侧手动门、炉侧电动门、机侧手动门，稍开汽包至连排扩容器炉侧调节门，预暖连排扩容器。
3 调节连排扩容器导定排扩容器调节门，连排扩容器水位保持在150～300mm。
连排扩容器内部压力大于除氧器压力时，开启连排扩容器导除氧器截门。
关闭汽包至定排扩容器炉侧直通门 .4 根据炉水品质，调节汽包至连排扩容器炉侧调节门及连排扩容器导定排扩容器调节门。
连排扩容器的停止⏹ 1 关闭汽包至连排扩容器炉侧炉侧调节门、炉侧手动门、炉侧电动门、机侧手动门。
⏹ 2 关闭连排扩容器至除氧器截门。
⏹ 3 连排扩容器内部无水后，关闭连排扩容器疏水导定排扩容器疏水调节门及前、后截门。
水冷壁下联箱的定期排污⏹ 1 开一侧水冷壁下联箱定期排污一次门。
⏹ 2 开二次门进行排污，进行一个回路的排污，排污时间不得超过30s。
⏹ 3 该回路排污完毕后，先关闭二次门，再关闭一次门。
⏹ 4 重复1、2、3步骤进行另三侧的排污。
汽温调节方式⏹过热器的调温采用二级三点喷水。
第一级喷水减温器设于低温过热器到分隔屏的大直径连接管上，布置一点。
第二级喷水减温器设于后屏过热器与末级过热器之间的大直径连接管上，分左右两点布置。
⏹再热器的调温主要靠燃烧器的摆动，另外设有一级喷水减温器，位于进口导管上，左右各一，作事故喷水用。
炉底蒸汽加热投入1开启辅助蒸汽至炉底加热联箱总门。
2开启前、后侧炉底加热联箱疏水门。
3缓慢开启前、后侧炉底加热总门进行联箱及供汽管道暖管，注意不要发生水冲击。
4暖管结束后，关闭联箱疏水，全开前、后侧炉底加热总门，逐渐缓慢开启炉底加热联箱至水冷壁联箱各分门进行加热。
5 当汽包下壁温度升至100℃以上时，停止加热系统。
炉底加热系统的停止1 逐渐关闭炉底加热联箱至水冷壁下联箱各分门。
2 关闭前、后侧炉底加热总门。
定排、连排、疏水扩容器投标文件附件1 技术规范1 总则1.1本投标文件适用于达尔凯长扬热能（重庆）二期扩建工程总承包项目工程（规模为1×25MW抽背式供热机组）的连续排污、定期排污和疏水扩容器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本投标文件所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
投标方保证提供符合本规范和现行工业标准的优质产品。
1.3在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，投标方遵守这个要求，具体款项内容由供、需双方共同商定。
1.4投标方对给水泵组的成套系统设备负有全责，即包括分包（或采购）的产品。
由投标方负责分包/外购的设备需要具用50MW等级及以上机组的使用业绩并提供，且分包（或采购）的产品制造商事先征得招标方的认可。
1.5本工程采用KKS标识系统。
投标方提供的技术资料（包括图纸）和设备标识必须有KKS编码。
具体标识原则要求由招标方提出，并在设计联络会上讨论确定，投标方需服从招标方提出的KKS编码原则。
2. 设计和运行条件2.1 工程概况达尔凯长杨热能（重庆）有限公司规划容量为2×25MW，分两期建设。
一期工程建设规模为2×130t/h CFB + 1×25MW 抽凝机组，已于2007年建成投产，供热能力130t/h；本期建设1×260t/h CFB + 1×25MW 抽背机组，供热能力约200t/h。
2.2 电厂厂址厂址位于重庆市长寿石化开发区内。
2.3 地质条件电厂海拔高度：厂址自然标高295.00m (1956年黄海高程，下同)，地形平坦。
厂区场平工作一期已经完成，本次扩建构筑物标高与老厂一致，建筑物室内标高均为295.00m根据国家地震局《中国地震动参数区划图》(GB18306-2001)厂址场地的抗震设防烈度为6度（按7度设防），地震分组为第一组，设计基本地震加速度值为0.05g。
北京奥福能源股份有限公司
白银有色集团股份有限公司铜业公司
饱和蒸汽发电工程
蒸汽蓄热器
招标技术规范书
保定华电电力设计研究院有限公司
BAODING HUADIAN ELECTRIC POWER DESIGN & RESEARCH INSTITUTE CO., LTD
2014年1月河北•保定
1. 总则
1.1 本技术规范适用于北京奥福能源股份有限公司白银有色集团股份有限公司铜业公司饱和蒸汽发电工程所需蒸汽蓄热器。
本技术规范提出了蒸汽蓄热器的功能设计、结构、性能、安装和试验等方面的技术要求。
本规范书中提出了最低限度的技术要求 , 并规定技术要求和通用的标准 , 供方应提供一套满足本规范和所列标准要求的高质量产品及其相应的服务 , 并符合国家有关安全、环保等强制性要求。
1.2 在签订合同之后 , 需方有权提出因规范标准或规程发生变化而产生的一些补充要求 , 具体项目由供方、需方双方共同商定。
1.3 本技术规范所使用的标准如与供方所执行的标准发生矛盾时 , 按较高要求的标准执行。
1.4 本规范书为招标书的附件 , 与招标书具有同等效力。
1.5 供方对其所选外购配套设备、部件承担本技术规范及相关合同项下的全部责任。
1.6 本技术规范书不作为与中标单位签订的设备技术协议 , 设备技术协议作为设备订货合同的附件还应单独签订。
2. 原始资料
2.1 设备运行的环境条件
2.1.1 厂址 : 甘肃白银市铜业公司
2.1.2 工程气象及地质资料
年平均气温 7.9℃
最热月份平均温度 21.3
最高年平均气温 14.8
最低年平均气温 2.0
极端最高气温 37.3
极端最高气温 -26
平均大气压 828hpa
当地海拔高度约1689mm
平均风速 1.9m/s
土壤冻土深度 1.20m
地震烈度按地震烈度7度设防
2.2 工作条件
2.2.1安装地点
蒸汽蓄热器安装在新建汽机车间西侧±0.000米，布置在蓄热器车间内。
2.2.2系统连接
余热炉来汽进入蒸汽蓄热器，经汽水分离器后送至汽轮机。
2.3 工程概况 :
本工程为白银有色集团股份有限公司铜业公司饱和蒸汽发电工程。
建设规模为1×3MW补汽背压式汽轮发电机组＋1×4.5MW纯凝式汽轮发电机组。
3. 设备主要参数
3.1蒸汽蓄热器 1台
容积: 120m3
筒体直径: φ3200
最大高度：≤4.5m
型式: 卧式
工作压力: 2.4MPa（表压）
工作温度: 224℃
进汽压力： 2.4-4.0MPa（表压）
平均进汽量： 11t/h
出汽压力： 1.2MPa（表压）
供汽量： 7t/h
4 技术要求
4.1 本技术规范内的压力容器设备按 GB150-2011 《固定式压力容器》、 DL647-2004《电站锅炉压力容器检验规程》进行设计、制造、试验和验收 , 并接受劳动部颁发的《压力容器安全技术监察规程》、 DL612- 1996 《电力工业锅炉压力容器监察规程》的监督。
并应考虑筒体受到腐蚀和使用年限的影响进行设计。
4.2 特殊焊接参照 GB150-1998 的附录 J 《焊接结构》选用 , 并画出焊缝详图。
4.3 设备制造完毕后 , 出厂前应进行水压试验 , 水压试验压力应视介质条件、设计参数、选用材料结合有关标准中的规定确定。
4.4 各容器接管尺寸、数量及位置由卖方与设计院协商确定。
4.5 蓄热器设有安全阀、压力、温度、液位测点 ,仪表阀门等，上述设备均由卖方配套供货。
4.6 配套阀门及附件工作压力应与容器本体工作压力一致。
4.7 容器的安全阀各部件的材质、加工精度和粗糙度、配合间隙等应符合国家有关标准的规定。
4.8 压力容器的油漆、包装、运输按现行国家标准执行。
4.9 随设备配带就地平板双色水位计1套，平衡容器液位计1套，就地压力计一套，远传压力变送器1套，就地温度计1套，远传温度计1套。
以上装置与蓄热器的接口均配带一次阀门、法兰、垫片、螺栓、温度连接头和压力表冷凝弯等安装附件。
以上装置应能适应工艺生产过程中的压力波动（1.2-4.0MPa）及温度波动（20-260℃）的影响。
5 供货范围（由厂家填写）
注：设备外形图（包括接口尺寸、定位）设计完成后交设计单位及业主方确认后方可生产。
压力容器其余附件按相关规范进行设计。
6 技术资料
6.1 中标方必须在合同签定一周内提供设计用的资料 2 份给招标方 , 由招标方提供给设计院 , (初步资料在宣布中标后 3 天内提供,正式资料在中标后7 天内提供（含供货清单） ,同时提供 CAD格式电子版)，图纸资料为签字蓝图并加盖公章。
投标方提供的技术资料及图纸应包括下列各项 :
(1) 压力容器总图 : 包括设备外形及安装尺寸、各接口尺寸及连接面型式、接口用途、基础尺寸图，净重量、满水时重量、安装重量。
(2) 压力容器配套的安全阀、调节阀、仪表等有关资料。
(3) 产品出厂时随机图纸6份/台。
6.2中标方提供的资料（包括提供给设计院和随机附带资料）应使用国家法定单位制。
7 质量保证
7.1 设备产品设计、制造应遵照的规范和标准 ( 当应用的规范及标准有新版本实施时应采用最新版本 )
GB150-2011 《固定式压力容器》
GBJ87-1985 《工业企业噪声控制设计规范》
DL438-2009 《火力发电厂金属技术监督规程》
DL/T515-2004《电站弯管》
DL/T586 《电力设备用户监造技术导则》
DL612-2004 《电力工业锅炉压力容器监察规程》
8.0 包装、运输
8.1 设备应适应于运输和安全要求,装件均应用包装箱包装 ,并应标上相应的符号后方可发运。
设备运输应符合安全要求 , 以免运输过程中变形和损坏。
8.2 凡是电子、电器和仪表设备必须严格包装 , 以确保在运输过程中保管期间的安全 ,不发生损坏 , 并防设备受潮和浸水。
8.3供货目的地：北京奥福能源股份有限公司白银有色集团股份有限公司铜业公司饱和蒸汽发电工程施工现场。
9.0 技术服务
9.1 供方必须严格按照交付进度提供技术资料和设备。
9.2 供方提供的设备必须有质量保证的各项文件 ,文件应具有完整性和可靠性。
9.3 供方应选派有经验的技术人员做好售后服务,包括工程设计配合、施工安装监督 ,
发现问题及时处理 ,指导设备调试和必要的培训工作。
9.4 保证期内因设备质量问题而不能正常工作时,供方应免费为需方及时修理或更换。
9.5 保证期后常年提供维修服务。
