排污扩容器的选择计算

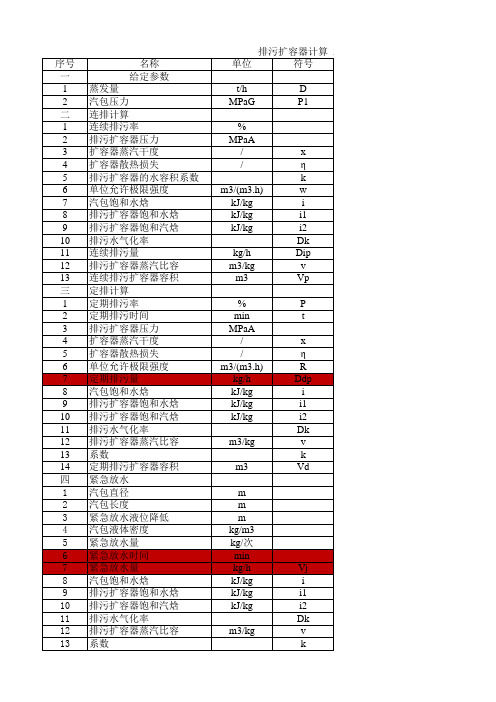

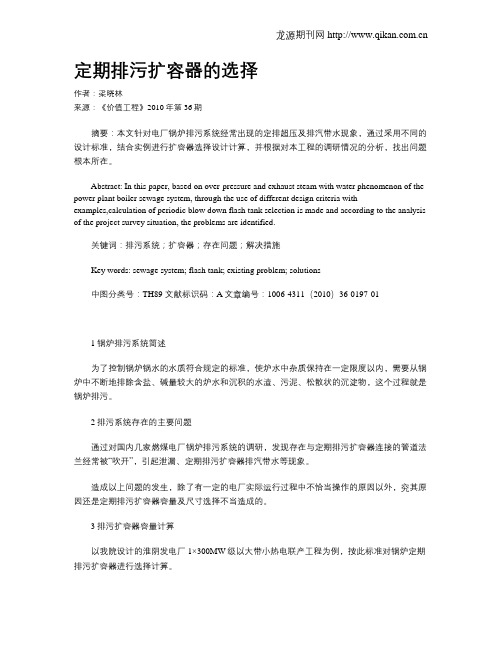

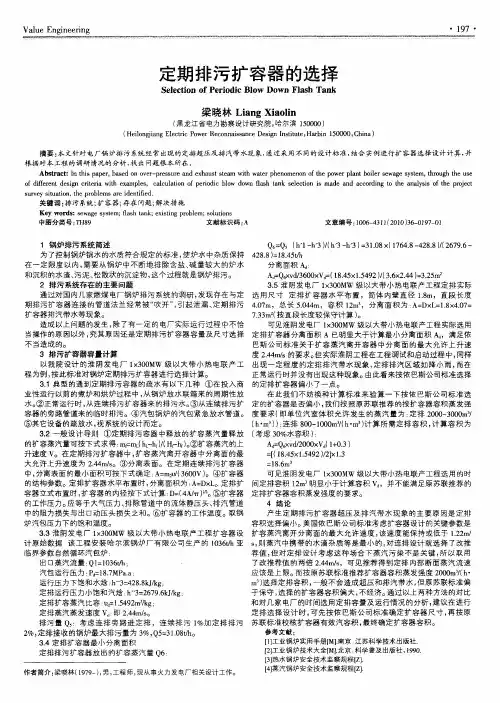

定期排污扩容器的选择作者：梁晓林来源：《价值工程》2010年第36期摘要：本文针对电厂锅炉排污系统经常出现的定排超压及排汽带水现象，通过采用不同的设计标准，结合实例进行扩容器选择设计计算，并根据对本工程的调研情况的分析，找出问题根本所在。

Abstract: In this paper, based on over-pressure and exhaust steam with water phenomenon of the power plant boiler sewage system, through the use of different design criteria withexamples,calculation of periodic blow down flash tank selection is made and according to the analysis of the project survey situation, the problems are identified.关键词：排污系统；扩容器；存在问题；解决措施Key words: sewage system; flash tank; existing problem; solutions中图分类号：TH89 文献标识码：A文章编号：1006-4311（2010）36-0197-011锅炉排污系统简述为了控制锅炉锅水的水质符合规定的标准，使炉水中杂质保持在一定限度以内，需要从锅炉中不断地排除含盐、碱量较大的炉水和沉积的水渣、污泥、松散状的沉淀物，这个过程就是锅炉排污。

2排污系统存在的主要问题通过对国内几家燃煤电厂锅炉排污系统的调研，发现存在与定期排污扩容器连接的管道法兰经常被“吹开”，引起泄漏、定期排污扩容器排汽带水等现象。

造成以上问题的发生，除了有一定的电厂实际运行过程中不恰当操作的原因以外，究其原因还是定期排污扩容器容量及尺寸选择不当造成的。

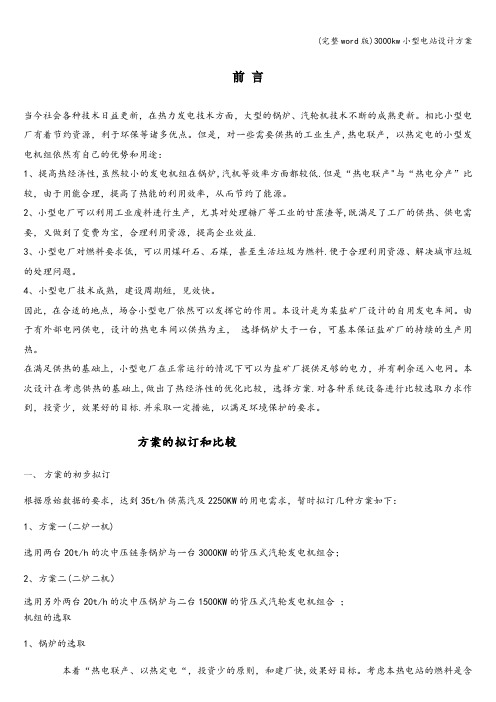

前言当今社会各种技术日益更新，在热力发电技术方面，大型的锅炉、汽轮机技术不断的成熟更新。

相比小型电厂有着节约资源，利于环保等诸多优点。

但是，对一些需要供热的工业生产,热电联产，以热定电的小型发电机组依然有自己的优势和用途：1、提高热经济性,虽然较小的发电机组在锅炉,汽机等效率方面都较低.但是“热电联产"与“热电分产”比较，由于用能合理，提高了热能的利用效率，从而节约了能源。

2、小型电厂可以利用工业废料进行生产，尤其对处理糖厂等工业的甘蔗渣等,既满足了工厂的供热、供电需要，又做到了变费为宝，合理利用资源，提高企业效益.3、小型电厂对燃料要求低，可以用煤矸石、石煤，甚至生活垃圾为燃料.便于合理利用资源、解决城市垃圾的处理问题。

4、小型电厂技术成熟，建设周期短，见效快。

因此，在合适的地点，场合小型电厂依然可以发挥它的作用。

本设计是为某盐矿厂设计的自用发电车间。

由于有外部电网供电，设计的热电车间以供热为主，选择锅炉大于一台，可基本保证盐矿厂的持续的生产用热。

在满足供热的基础上，小型电厂在正常运行的情况下可以为盐矿厂提供足够的电力，并有剩余送入电网。

本次设计在考虑供热的基础上,做出了热经济性的优化比较，选择方案.对各种系统设备进行比较选取力求作到，投资少，效果好的目标.并采取一定措施，以满足环境保护的要求。

方案的拟订和比较一、方案的初步拟订根据原始数据的要求，达到35t/h供蒸汽及2250KW的用电需求，暂时拟订几种方案如下：1、方案一(二炉一机)选用两台20t/h的次中压链条锅炉与一台3000KW的背压式汽轮发电机组合；2、方案二(二炉二机）选用另外两台20t/h的次中压锅炉与二台1500KW的背压式汽轮发电机组合；机组的选取1、锅炉的选取本着“热电联产、以热定电“，投资少的原则，和建厂快,效果好目标。

考虑本热电站的燃料是含水量较高的褐煤；以及锅炉的效率,对负荷变化的适应能力和飘尘，二氧化硫等污染物的排放量.所以本热电站的锅炉适宜选用中小型链条炉、或者沸腾炉.各种类型锅炉特性表如下：2、汽轮机的选取（1）由于本热电站需要大量蒸汽用于供热，本热电厂选用次中压或者中压的背压式汽轮机，这样可以做到汽机排汽用于供热的效果。

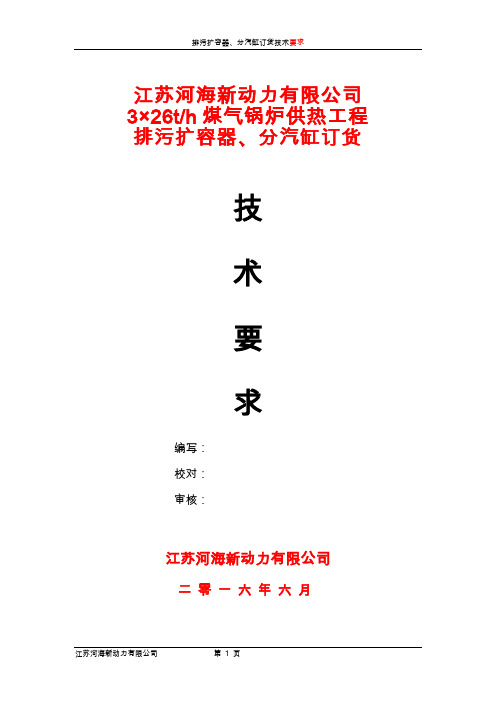

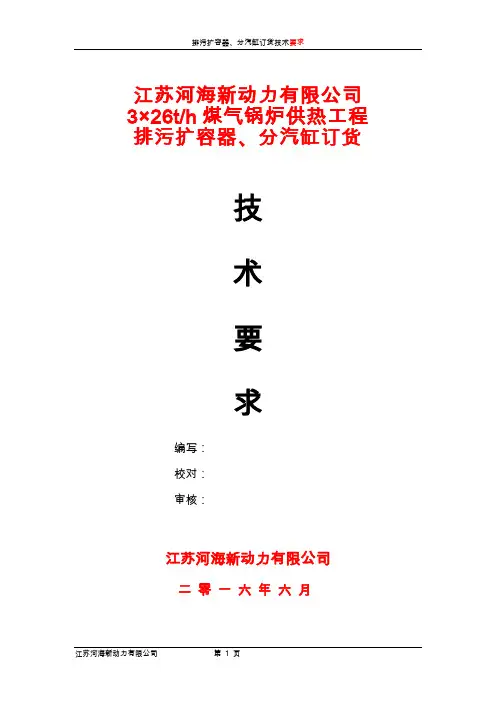

江苏河海新动力有限公司3×26t/h煤气锅炉供热工程排污扩容器、分汽缸订货技术要求编写：校对：审核：江苏河海新动力有限公司二零一六年六月目录1. 适用范围 (1)2. 总则： (1)3. 技术要求 (1)4. 规范和标准 (4)5. 供货范围 (4)6. 资料交付 (5)7. 技术服务 (5)8. 质量保证和检验、验收 (5)9. 油漆、包装、运输和储存 (6)10. 其余事项 (7)江苏河海新动力有限公司(以下简称买方)与********(以下简称卖方)就无极县海宜热力有限公司正村皮革工业区集中供热工程用排污扩容器、分汽缸设备供货事宜进行协商,达成如下协议：1. 适用范围1.1 本协议适用于江苏河海新动力有限公司向××××××设备订货，作为合同的一个重要组成部分。

1.2 适用设备名称：排污扩容器、分汽缸订货1.3 本技术协议的要求提出在中华人民共和国有关标准范围之内。

2. 总则：2.1 本技术协议经买方和卖方双方确认后作为订货合同的附件，与合同正文具有同等法律效力。

2.2 本技术协议中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但卖方应保证提供符合本技术协议和现行工业标准的全新的、功能齐全的优质产品及相应服务。

2.3 卖方所提供的产品，必须是技术和工艺成熟先进，并有多台同类产品已投产、经过多年连续运行、经实践检验已证明是成熟可靠的优质产品。

卖方应对其供货范围内的全部设备、附件负有全责，即包括其分包和外购的产品。

3. 技术要求3.1 项目：连续排污扩容器型号：LP-1.5（立式）最高工作压力：0.118 MPa工作温度：104℃设计压力：0.2 MPa设计温度：120℃容积： 1.5m3工作介质：蒸汽、水设备净重：kg焊缝系数：0.85主要受压元件材质：Q235-B腐蚀裕量： 1.0mm容器类别：Ⅰ台数：1台3.2 项目：定期排污扩容器型号：DP-1.0（立式）最高工作压力：0.1MPa工作温度：100℃设计压力：0.15 MPa设计温度：110℃容积： 1.0m3工作介质：蒸汽、水设备净重：kg焊缝系数：0.85主要受压元件材质：Q235-B腐蚀裕量： 1.0mm容器类别：Ⅰ台数：1台3.3 项目：分汽缸规格：DN1000工作压力： 1.00 MPa（a）工作温度：260℃工作流量：102t/h设计压力： 1.1 MPa设计温度：270℃最大流量：115t/h工作介质：过热蒸汽设备净重：kg焊缝接头系数：0.85主要受压元件材质：16MnR主要受压元件壁厚：厂家确定腐蚀裕量： 1.0mm容器类别：Ⅱ台数：1台4. 规范和标准卖方参照以下规范和标准的最新版本设计、制造，但不限于以下规范和标准。
