粮油食品加工厂设计 工程图纸的画法

2.图样安排原则
a. 装配图一般单独存在；对于简单化工设备，其零部 件图可与装配图在同一张纸上。
b.部件及所属零件图样尽可能画在同一张纸上，部件 图在图纸的右方或右下方。
c. 零件图尽可能编成A1幅面。相连零部件，或者是加 工、安装、结构密切的图纸安排在同一张纸上。
3.零部件不需绘制的原则
a. 国家标准、行业标准零部件，如电机，法兰，螺母， 螺钉等。 b. 结构简单、在装配图中已表达清楚的零部件，如封 头等。 c. 形状相同，仅尺寸不同的数个零件，可只画一个。
较长（高）的设备，沿长度（高度）方向 如有相当部分的形状或结构相同，或按规律变 化或重复时，就可以采用断开的画法，这样可 以使图形缩短，简化作图，并便于选用较大的 作图比例和合理的使用幅面。
7、设备整体的表达方法
采用断开或分段后，图形往往提供一个不 完整的形象，为表达设备的总体形状和各部分 结构（包括被省略部分）的相对位置和有关尺 寸，必须画出一个表示设备整体情况的图形。
4.标题栏
化工设备图样的标题栏有主标题栏、简单标题栏及通用标 题栏。 主标题栏用于每张图纸的右下角； 简单标题栏用于零部件图。
5.明细栏
由序号、代号、名称、数量、材料、重量、备注等内容组成的栏目。 在装配图中，各零件必须标注序号并编入明细栏。 明细栏一般放在标题栏上方，并与标题栏对齐。用于填写组成零件 的序号、名称、材料、数量、标准件规格以及零件热处理要求等。相关 规定(P215)请参照标准（HG/T 20668-2000）。 1) 明细栏和标题栏的分界线是粗实线，明细栏的外框竖线是粗实 线，横线和内部竖线均为细实线（包括最上一条横线）。 2) 填写序号时应由下向上排列，这样便于补充编排序号时被遗漏 的零件。当标题栏上方位置不够时，可在标题栏左方继续列表由下向上 延续。 3) 标准件的国标代号应写入备注栏。备注栏还可用以填写该项的 附加说明或其他有关的内容。

2.中型米厂：
中型米厂的车间配置，通常按生产工序作直线型排列，如 图5-6a。清理间因为容易产生灰尘，而且对下脚要分类处理， 所以一般宜与砻谷、碾米间隔开。图中是利用楼梯间将两者隔 开。这种配置方案，既符合生产工艺和管理要求，又使厂房结 构简单、朴实，采光条件也好。至于原粮仓库和成品库，可按 实际情况分设在清理和碾米间编两辑课端件 。
对于大型饲料厂，为了应用微机控制配料，在进行 车间配置时，还须考虑自动控制和模拟屏室的位置。
编辑课件
生产车间的设计
图5-9 大型饲料厂车间配置
编辑课件
生产车间的设计
第二节 厂房的开间、跨度、层高、层数的确定 一、厂房的开间和长度的确定 1.开间：指横向相邻近的梁和梁的中心线之间的距
离。 2.确定开间大小的条件：
编辑课件
生产车间的设计
二、车间的配置原则 1.根据生产规模，加工产品等级，工艺流程图等综合考虑。 2.各工序的配置应有利于操作和管理。 3.配置紧凑，所用的车间面积要小。 4.保证有良好的采光和通风。 5.对噪音大，灰尘大的设备尽可能单独配置房间。 6.尽可能使厂房的长宽比不要超过3：1，比值越小获得的 厂房面积越大。 7.车间厂房超过30m时，应设置主、次楼梯。
编辑课件
生产车间的设计
三、制粉厂各工序的配置
1.小型制粉厂车间的配置
小型制粉厂车间配置常见的方案如图5-1。其中图a是将 润麦仓和楼梯间配置在主厂房中间，两边是清理间和制粉间。 靠近清理间可以设原粮仓库；制粉间一边设打包间。根据小 型厂的规模，主厂房采用四层楼时，打包设备可设在一楼。 打包间二楼作拉丝间用，三楼可作堆放平筛格用。打包间旁 边设成品仓库。这种配置方案，除了能满足小型厂简单清理 流程的生产管理外，将润麦仓和楼梯间布置在中间，并以防 火墙将清理间、制粉间隔开，有利于防火安全和清洁卫生。 吊物洞可以利用楼梯间中间位置。

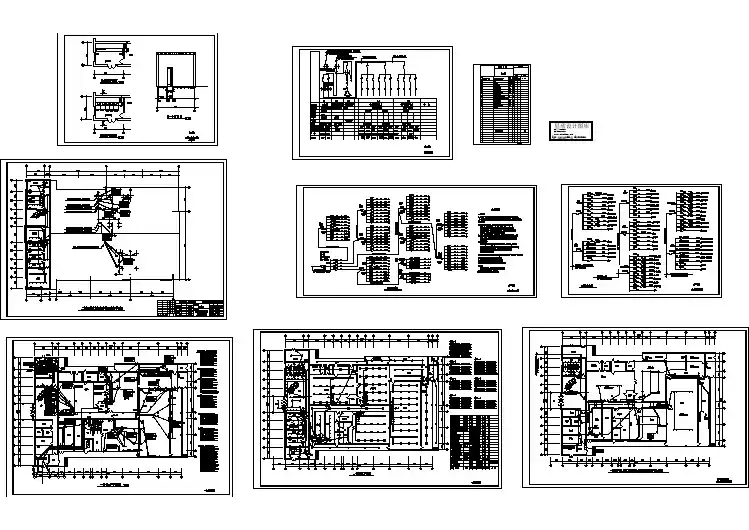

一层动力平面图一 层 动 力 平 面 图1:100H=1200 数量=4墙壁扁四眼插座U=380V,P=3kWU=380V,P=1.2kW墙壁扁四眼插座绞肉机用H=1200 数量=1U=380V,P=1.2kWH=1200 数量=2墙壁扁四眼插座切肉片机用H=1200 数量=1U=380V,P=0.4kW墙壁扁四眼插座切丁机用配膳运输机用线长1.5m管头防水处理U=380V,P=0.75kWx3出管H= +100mm三相五芯电缆线埋地U=380V,P=0.75kW三相五芯电缆线埋地出管H= +100mm线长1.5m管头防水处理油炸机用油过滤机用H=1400mm墙壁插座三眼U=380V,P=3kW出管高H=200线长1.5m管头防水处理三相五芯电缆埋地洗米机用.共二处U=380V,P=1.35kW浸泡.炊饭.闷饭机用.共二处U=380V,P=0.4kW三相五芯电缆埋地线长1.5m管头防水处理出管高H=200线长1.5m管头防水处理出管高H=200三相五芯电缆埋地U=380V,P=0.4kW翻转扒松机用.共二处H=2100 数量=5U=380V,P=10.25kW墙壁扁四眼插座墙壁扁三眼插座U=220V,P=80wH=1500 数量=5洗净机用,数量=1三相五芯电缆线埋地U=380V,P=2.02kW出管H= +100mm线长1.5m管头防水处理办公室办公室门卫室无菌室化验室男更衣女更衣办公室发电间米库面库炊饭加工区面食加工配餐间门厅男卫女卫热交换间加热调理间保鲜库初加工区油料库冷冻库消毒间洗净间装箱间更衣间司机班520108680100034500240054600360036004500600018002400900330060007200420060002100600056700300066002100600030003000900036002400720060003

• c. 形状相同，仅尺寸不同的多个零件，可只画
一个。其余零件的大小可用表格标出尺寸。
——俗称表格图
PPT文档演模板
食品工厂设计常用图样-化工制图基 础
4. 标题栏
• 化工设备图样的标题栏有主标题栏、简单标题栏
及通用标题栏。
• 主标题栏用于装配图，位于图纸的右下角； • 简单标题栏用于零部件图。
PPT文档演模板
还有图纸目录、许可证章、修改表、选用表、描图签字栏。
PPT文档演模板
食品工厂设计常用图样-化工制图基 础
• 部件图：表示可拆式或不可拆式部件的结构形
状、尺寸大小。
包含图样有：一组视图、标题栏、明细表、技 术要求。
PPT文档演模板
食品工厂设计常用图样-化工制图基 础
• 零件图：反映化工设备零件的结构形状、尺寸
表格图
表达一组结构形状相同、尺寸不同的零部件。
PPT文档演模板
序号 R
根数
全长
1 30 6
5 164.2
2 42.5
4
5 203.5
3 55 6
5 242.7
食品工厂设计常用图样-化工制图基 础
二、化工设备图的表达特点
1、基本视图的配置：
由于化工设备多为回转体，一般以两个基本 视图来表达设备的主体。
食品工厂设计常用图样-化工制图基 础
以下三种表格仅出现在总装图、装配图、工艺条件图上 5. 明细栏——反映零件的名称、代号、材 料、数量、
重量等信息 6. 管口表——反映接管的标号、用途、连接型式等信息
7. 设计数据表——技术特性表 全面反映设备的设计、制造、检验所依据的标准、方法、
要求
PPT文档演模板
食品工厂设计常用图样化工制图基础

(b)管道交叉
板式塔
喷洒塔
设用备粗序实号线来绘制主 相要同物设备料的的序工号艺流程
线,用箭头标明物料
的流向，并在流程 浮头式列
管换热器
套管式换热器
釜式换热器
设线备名的称起始和终了位 置注明物料的名称、
来源或去向.
节目录 主菜单
1.3 物料流程图
物料流程图是在方案流程图的基础上,用图形与表格相结合的 形式，反映设计中物料衡算和热量衡算结果的图样.
1.2.2 方案流程图的画法
按照工艺流程的顺序,把设备和工艺流程线自左至右 地展开画在一个平面上，并加以必要的标注和说明.
设备画法
设备位号及名称的注写 工艺流程线的画法
车间或工段号
用细实线画出设设备分类号 备的大概轮廓和
示意图,一般不
按比例a，)管但道应相保连
持它们的相对大
小.
填料塔
V 04 08 A 真空受槽
单位
管段序号采用两 位数字,从01开 始，至99为止， 相同类别的物料 在同一主项内以 流向先后为序， 顺序编号
隔热或隔音的功能
管路的使用温度范围
工段号按工程规 定填写,采用两
管道等级代号
位数字，从01开 始，至99为止
CW0401——32x3.5A1A—C 6
节目录 主菜单
1.4 带控制点的工艺流程图
食品工厂设计常用图样之 专题一
工艺流程图
1.1 概述 1.2 工艺方案流程图 1.3 物料流程图 1.4 带控制点的工艺流程图
节目录 主菜单
1.1 概 述
工艺流程图是用来表达生产工艺流程的设计文件.
工
方案流程图
在工艺路线选定后,进行概念性 设计时完成，不编入设计文件

零件图：反映化工设备零件的结构形状、尺寸 大小及加工、热处理、检验要求等技术信息。 包含图样有：一组视图、简单标题栏、技术要求。
2.图样安排原则
a. 装配图一般单独存在；对于简单化工设备， 其零部件图可与装配图在同一张纸上。
b. 部件及所属零件图样尽可能画在同一张纸上， 部件图在图纸的右方或右下方。
1、基本视图的配置：
由于化工设备多为回转体，一般以两个基本 视图来表达设备的主体。
立式设备通常采用主、俯两个基本视图；卧式 设备通常采用主、左两个基本视图。 对于狭长设备，允许将俯（左）视图配置在图 纸的其他空白处，但需注明其视图名称，如 “俯视图”、“左视图”等字样。
2、多次旋转的表达方法
——多次旋转即假想将设备 周向分布的接管及其他 附件按机械制图国家标 准中规定的旋转法，分 别按不同方向旋转到与 正投影面平行的位置， 得到反映它们实形的视 图。
4. 标题栏
化工设备图样的标题栏有主标题栏、简单标题栏 及通用标题栏。 主标题栏用于装配图，位于图纸的右下角； 简单标题栏用于零部件图。
以下三种表格仅出现在总装图、装配图、工艺条件图上 5. 明细栏——反映零件的名称、代号、材 料、数量、
重量等信息 6. 管口表——反映接管的标号、用途、连接型式等信息
4、夸大的表达方法
设备的壁厚、垫片、 挡板、折流板等，在绘图 比例缩小较多（如1：10） 时，其厚度无法画出，就 必须用夸大的方法，即不 按比例，适当夸大地画出 它们的厚度。
5、管口方位的表达方法
俯视图； 管口方位图；
若已由化工工艺人员画出管口方位图，只 需注明见图号XX管口方位图。
6、断开和分段的表达方法
——在化工设备图中采用多次 旋转画法时，允许不作任 何标注，但是这些结构的 周向方位必须按技术要求 中的说明，以管口方位图 或俯视图为准。

S中LⅠ130系5列－）100B1A级（H） 式
BOP EL×××.×××
标高（以管道中心线 3.1.4 图名 为基准）
管道布置图
EL×××.×××平面 视
标高（以管底为 基准）
管道布置图
A－A、B－B、…剖
3 管道布置图的标注
3.2 标注内容
3.2.1 建（构）筑物
➢标注建筑物、构筑物的轴线号和轴线间的尺寸。
7号字 5号字 3.5号字
2 管道布置图的视图
2.1.5 视图的配置
➢对于多层建筑、构筑物的管道平面布置图，需要按楼层或 标高分别绘出各层的平面图。
➢各层的平面图可以绘制在一张图纸上，也可分画在几张图 纸上。 ➢若各层平面的绘图范围较大而图幅有限时，也可将各层平 面上的管道布置情况分区绘制。
➢如在同一张图纸上绘制几层平面图时，应从最低层起，在 图纸上由下至上或由左至右依次排列，并在各平面图的下方 注明“EL100.000平面”或“EL×××.×××平面”。
A
5 化工管道图阅读
A
A
5 化工管道图阅读
A－
A
5 化工管道图阅读
3 管道布置图的标注
3.2.4 管件
➢ 一般不标注定位尺寸。 ➢ 对某些有特殊要求的管件，应标注 3.2.5出阀某门些要求与说明。 ➢一般不注定位尺寸，只要在立面剖 视➢当图管上道注中出阀安门装类标型高较。多时，应在阀门符号旁 3.2.6注仪明表其控编制号点及公称尺寸。
➢标注用指引线从仪表控制点的安装位置 引出。
食品工厂设计常用图样之 专 题四
管道布置图
1 概述 2 管道布置图的视图 3 管道布置图的标注 4 管道布置图的绘制方法 5 化工管道图阅读

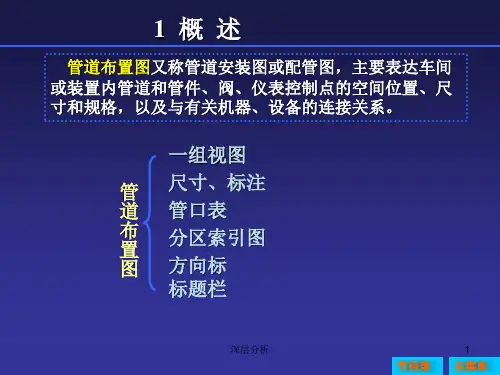

1概述

深层分析
节目录
17
主菜单
2 管道布置图的视图
2.4 建（构）筑物的图示内容及图示方法
➢根据设备布置图按比例画出柱、梁、楼板、门、窗、楼梯、 操作台、安装孔、管沟、篦子板、散水坡、管廊架、围堰、通 道、栏杆、梯子和安全护圈等建（构）筑物。 ➢按比例用细点画线表示就地仪表盘、电气盘的外轮廓及电气、 仪表电缆槽或架和电缆沟，不必标注尺寸，避免与管道相碰。 ➢对于生活间及辅助间应标出其组成和名称。
7号字 5号字 3.5号字
深层分析
节目录
3
主菜单
2 管道布置图的视图
2.1.5 视图的配置
➢对于多层建筑、构筑物的管道平面布置图，需要按楼层或 标高分别绘出各层的平面图。
➢各层的平面图可以绘制在一张图纸上，也可分画在几张图 纸上。
➢若各层平面的绘图范围较大而图幅有限时，也可将各层平
面上的管道布置情况分区绘制。
深层分析
节目录
18
主菜单
3 管道布置图的标注
3.1 标注基本要求
3.1.1 尺寸单位
➢标高、坐标以m为单位，小数点后取三位数。 ➢其余的尺寸一律以mm为单位，只注数字，不注单位。 ➢管子公称直径一律用mm表示。 ➢基准地平面的设计标高表示为：EL100.000m。 ➢低于基准地平面者可表示为：9×.×××m。
深层分析
节目录
31
主菜单
5 化工管道图阅读
深层分析
节目录
32
主菜单
5 化工管道图阅读
A－A
深层分析
节目录
33
主菜单
5 化工管道图阅读
A
A
深层分析
节目录
34
主菜单
5 化工管道图阅读

•
•食品工厂设计图样之专题二 一般来说，建筑物有几层就应画出几个平面图，并在图
的下方正中标注相应的图名，如底层平面图(一层平面图)、 二层平面图等，并在图名下方画粗实线。
某些楼层平面布置相同时，可共用一个平面图表示，称 为标准层平面图。
•
•食工厂设计图样之专题二
平面图中应包含以下内容： (1)房屋的建筑面积、各房间的大小、平面布置以及平面交 通情况。 (2)门窗洞口的位置、宽度及门窗编号。 (3)其他构、配件如台阶、雨篷、散水、楼梯等。 (4)承重结构的轴线及其编号，剖面图的剖切位置及编号。 (5)所有上述结构的详细尺寸标注、标高标注、指北针及其 他应注明的符号和说明。
些部分用较大的比例另外画出详图。索引符号如图，意思是卫生间详图在 图号为8的图纸的编号为2的详图上。
•
•食品工厂设计图样之专题二
3.立面图及其读图方法 为了反映建筑物的外形，将建筑物向与其立面平行的
投影面投射，得到建筑立面图，简称立面图。 立面图的命名方式有两种：以轴线命名，如①－⑥轴立
面图；以建筑物立面的朝向命名，如南立面、北立面等。 第７张幻灯片所示的房屋的南立面图如12所示，西立面
•
•食品工厂设计图样之专题二
(2)结构施工图 简称结施图，主要反映建筑物承重结构的布置、构件类
型、材料、尺寸和构造做法等。结构施工图包括结构设计说 明、基础图、结构布置平面图和各种结构构件详图。
(3)设备施工图 简称设施图，主要反映建筑物的给水排、采暖、通风、
电器等设备的布置和施工要求等。设施图包括各设备的平面 布置图、系统图和详图。
•
•食品工厂设计图样之专题二
平面图有以下图示特点： ①比例
常用的比例有1:50、1:100、1:200，一般注写在图名右侧。

易就地平衡，运距较短
排水条件较好，但需要的防洪、 排水沟、跌水、急流槽较多 山丘和丘陵地区采用较多
排水条件 适用范围
3. 竖向布置形式选择
★(1)按自然地形坡度和厂区宽度选择
1) 在自然地形坡度小于 3 ％，厂区宽度不大时，宜采用平 坡式布置； 2)当自然地形坡度大于3％，或自然地形坡度虽小于3％， 但厂区宽度较大时，用阶梯式布置； 3)当自然地形坡度有缓有陡时，可考虑平坡与台阶混合式 布置。
九、总平面设计必须符合国家有关规范和规定
《工业企业总平面设计规范》、《工业企业设计卫生 标准》、《建筑设计防火规范》、《厂矿道路设计规 范》、《工业企业采暖通风和空气调节设计规范》、 《工业锅炉房设计规范》、《工业“三废”排放试行 标准规定》、《工业与民用通用设备电力装备设计规 范》 、《中国出口食品厂、库卫生要求》、《中国 保健食品良好生产规范》（GB17405-1998）、 《洁 净厂房设计规范》（GB50073-2001）等，以及厂址所 在地区的发展规划，保证工业企业协作条件。
绿化区
柠檬 酸生 产车 间
赖氨 酸生 产车 间
成 品 库
活动 中心 餐厅 体育场
绿化区
绿化区
车 库 办公楼 门房
绿化区 容
★一、总平面设计的任务
★二、总平面设计的内容 1.平面布置设计 2.竖向布置设计 3.运输设计 4.管线综合设计 5.绿化布置和环保设计
★一、总平面布置的有关参数
1.建筑物间距X 2. 厂房建筑物正面与全年 ( 或夏季 ) 主风向的夹角θ （风玫瑰图） 3.建筑系数K1与场地系数K2 4.堆场面积(A2) 5.几项竖向布置参数
★二、运输设计的有关参数
1.厂区道路主要技术指标 2.运输设备的主要参数

第37页/共39页
工程图纸的画法
4.底脚螺栓的定位尺寸注法： (1)画出底脚螺栓的纵向、横向的两条中心线。 (2)注出中心线与基准线的距离。 (3)注出螺栓的根数、规格，书写定位尺寸的数字。
第38页/共39页
感谢您的观看！
第39页/共39页
第19页/共39页
工程图纸的画法
④画出各种设备洞眼的定位尺寸线，外墙轴线尺寸线，开 间尺寸线。
⑤画好草图，检查无误后，擦去多余线条，按要求加深。 ⑥标注尺寸，门窗编号，书写图名和文字说明。如图2-5 （三）。
第20页/共39页
工程图纸的画法
4.注意问题： （1）布置图面：周围应留有充分的尺寸线和写字的余地。 （2）三道尺寸线之间的距离约为7mm，第三道距图形最外边约为20mm左右。 （3）两端尺寸界线要接近所指图形，其余可用短线，尺寸界线应伸出5mm,为 了整齐，先划一条止位置线后擦去。 （4）窗台线：用二根细实线表示。
（5）填写标题栏及其它文字。
第28页/共39页
工程图纸的画法
4.注意问题 （1）纵剖图中：梁为截面，横剖面中梁为实体。 （2）房顶要画完整，上人屋顶和不上人屋顶要能区分。 （3）只需标注厂房每层的高度尺寸，用“m”表示且累加。其它建筑结 构不需标注尺寸。 （4）机械设备，只需标注高度定位尺寸，用“mm”表示。只需在纵剖 视图或者横剖视图上标注一次即可。
第15页/共39页
工程图纸的画法
(一)
第16页/共39页
工程图纸的画法
(二)
第17页/共39页
工程图纸的画法
（三） 图2-5 平面图画法步骤
第18页/共39页
工程图纸的画法
步骤： ①画基准线。即厂房的纵向中心，开间轴线，墙身轴线，如图2-5（一）。 ②画出墙身轮廓，门窗、楼梯、柱等位置及结构形式，如图2-5（二）。 ③画出机械设备，洞眼等在平面上的俯视图，皮带轮的轴线及机座中心 线。(利用参考书中的小样图)

一般画在能清晰表达其安装位置的视图上。
PRC 301
PI 60
节目录
主菜单
2 管道布置图的视图
2.2.8 支吊架
用来支承和固定管道，其位置一般用符号表示。
固定管架
滑动管架
导向管架
弹簧支吊架
轴向止推架
节目录
主菜单
2 管道布置图的视图
2.3 设备的图示内容及图示方法
在管道平面布置图中，应以设备布置图所确定的位置按比 例用细实线画出所有设备的简略外形和基础、平台、梯子。
还应表示出吊车梁、吊杆、吊钩和起重机操作室。
应按比例画出卧式设备的支撑底座，标注固定支座的位置， 支座下如为混凝土基础时，应按比例画出基础的大小，不需 标注尺寸。 对于立式容器还应表示出裙座人孔的位置及标记符号。 对于工业炉，凡是与炉子和其平台有关的柱子及炉子外壳 和总管联箱的外形、风道、烟道等均应表示出。
节目录
主菜单
4 管道布置图的绘制方法
4.2 绘图方法与步骤
1. 拟定表达方案 2. 确定图幅与比例，合理布图 3. 绘制管道平面布置图 4. 管道剖视图的画法 5. 绘制方位标 6. 填写管口表 7. 绘制附表、标题栏，注写说明 8. 校核与审定
节目录 主菜单
4 管道布置图的绘制方法
管口表
设备 位号 管口 符号
管 道 布 置 图
一组视图 尺寸、标注 管口表 分区索引图 方向标 标题栏
节目录
主菜单
2 管道布置图的视图
2.1 绘制管道布置图的一般要求 2.1.1 图幅
管道布置图的图幅应尽量采用A0。 比较简单的也可采用A1或A2。 同区的图应采用同一种图幅。 图幅不宜加长或加宽。
2.1.2 比例

成品冷库成品冷库原料冷库车间成品冷库月台配电 机室11女更衣包装副料库车间换鞋间男更衣室换\P鞋\P间%%p0.000-1.260-0.400-0.020-0.800-0.850-0.880-1.020-1.160-0.75-1.260%%p0.000-1.2603003001%1%300148001480014800300300144006002940010702190060021900600144003003001440060029400107021900600219000.55%0.55%地漏水头20001290020002847020002050020001010020002800020002097020005500200010006500750075007500750075007500750075007500750075007500750075001800750013587035006500750075007500750075007500750075007500750075007500750075001500135870750075001500200050020001500500015002000250030005002000750075001208707500750030007500750075007500750075007500750036001208702002002002002002002002001500150015002000450050025004000250025002000250045003000250050020004500200037001000300035003000100010007500110010003900LKM1LKM1LKM1LKM1LKM1LKM1LKM1LKM1备用房M2M2M2M2M2JM2C1C1C1C1C1C1C1C1C1C1C1C1C1C1C1C1C1C1C37*300=2100170027001850做法详参02J0039剁斧花岗岩台阶4做法详参02J00314台阶栏杆140048008*300=2400170027004*300=1200170017002300290023002900详参02J0035散水做法320040100100402002001100WC1WC6126078012028002006001201100120440120200-1.2600.9003.700%%p0.0000.7803.9004.6204.5005.7205.8406.2806.4007.4007.6001201201206012020040020057002400470470M475008050200750020023502800235023502800235022503000225023502800235023502800235023502800235032001200310023502800235023502800235028501800285023502800235023502800235023502800235028501800285023502800235023502800235028501800285023502800235075001300285018002850235028002350235028002350235028002350235028002350200296002002350280023502350280023507500700120023001200400120017002800160075007500225075007500750047075007500内落水管洗手池消毒池水 暖 专 业结 构 专 业建 筑 专 业电 气 专 业4704704704700.3%0.3%-0.600-0.60041005.000472.外墙变形缝做法详L96J101备注：1013.内墙变形缝做法详L96J90110%10007201204401202005.7205.8406.2806.4007.4007.6001201202005.0001000墙身大样 1:200.55%230029003*300=90017003*300=90017002*300=6001700-0.500-0.520-0.5703*300=900170024024040北一层平面图 1：200下脚料女更衣室WC2配料混合备用急冻间洗手池消毒池女更衣室换\P鞋\P间男更衣室副料库外包装内包装LKM220070200CD1M1M3M3M3M1M3M3M1MD1M1M1M1M1M1M1M1MD1M1M1M1M1100015002550100017001800270014006*300=1800170034502700CD1车间包装副料库男更衣室换\P鞋\P间M227001850100100WC4洗手池消毒池下脚料女更衣室WC3配料混合备用急冻间洗手池消毒池女更衣室换\P鞋\P间男更衣室副料库外包装内包装LKM2M1M3M3M3M3M1MD1M1M1M1M1M1M1M1MD1M1M1M1M115002550100017001800270014006*300=1800170034502700-0.700200020002500250020005000400025002500200020009001250900265012008008001200470022001200800120080012003700120013509002100900555028002870120080028001200M1M1M1M1M160090042001200130012001300120031009001100900265012008008001200470022001200800120080012003700120013509002100900555012006*300=1800170030602300C3C3C3C3C3C3C3C3C3C3C3C3C3C31550M2C3C3C3C3C3C3C3C32%%C6%%C4@300墙身大样 1:20JM1-0.020C1C1C3C31.厨房、餐厅、备用间地面比厂房其他房间低20mm180031009001800180018001%30008*300=24002250750075007500750075001800男更衣配料辅料MD1MD1M127009003900CD1MD1530015003000LKM1LKM1备用房速冻库速冻机LKM27900900冷库门100021000LKM2平开120012002800C2C3窗C1JM1见大样见大样见大样20002800900铝合金21000宽度18001200900别M2M3门M1门窗编号类编号高度底高 图集代号210002000020000平开平开参考图集门窗统计表洞口尺寸材质及类型方式开启由专业厂家制作安装数量备 注9002800800铝合金铝合金推拉3315471230628提升门由专业厂家制作安装铝合金3见大样0平开甲方定做2.本设计仅绘制立面的门窗,节点均按参考图集的相关门窗节点施工。注: 1.所有铝合金门、玻璃门窗框均采用茶色铝合金。3.门窗框料及玻璃的强度、厚度均由专业厂家设计、制作和安装。JM20电动卷帘门卷帘门12推拉1200平开铝合金平开见大样冷库门200021000LKM1由专业厂家制作安装30003000 应急门双扇碰碰门甲方定做3000M421000平开2双扇碰碰门1200M521000平开1防盗门由专业厂家制作安装由专业厂家制作安装由专业厂家制作安装MD1015002000CD1800900600门洞窗洞12提升CD1CD1M1CD1CD1900CD1MD1MD1MD1MD1MD1MD1MD1MD1CD1CD1CD1CD1M2M2M5LKM2LKM1200016007001000C1C1M2M241001800160031001800M21800290030002300M430002300M21000700100031002000JM29001800CD1JM218009002800M1C1生产办公室备用房M2180018002300280018002900冷库7500750075007500M2310018002600备用房7*300=2100170048001350-1.10JM230002250女更衣换鞋间-1.160C32700WC70.55%M1M1M1M1C3MD1M1MD1M1M1M17*300=210017007001200140026002000JM2车间30003200包装1600M2JM1230030002*300=6001700中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易电气在线电气设计信息网 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易土木在线电气设计信息网 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 co.16Hale Waihona Puke 编辑部：ivpinfo@==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 电气 中国电气行业网络家园；因为专业，所以完美网易 NETEASE ==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持中国建筑行业网络家园；因为专业，所以完美网易 建筑 网易 NETEASE ==
