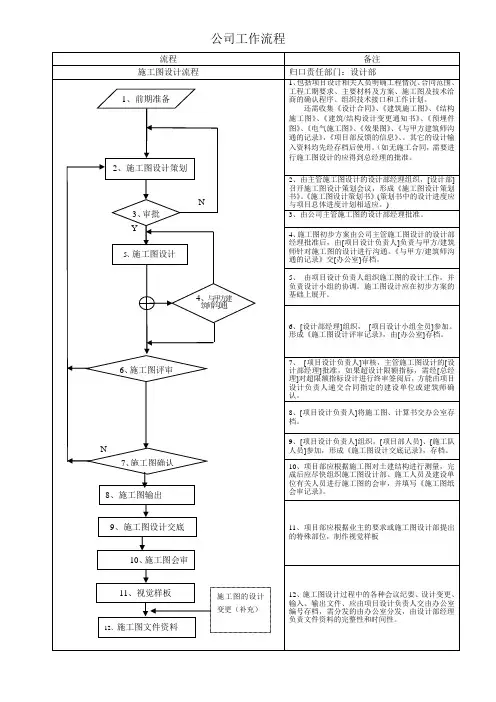

施工图设计管理流程编制日期审核日期批准日期修订记录1.流程图2.流程概况3.工作程序3.1地勘阶段3.1.1规划方案评审通过后，施工图设计单位负责编制《地勘技术要求》经设计管理部审核后，地勘单位进场进行勘探；3.1.2地勘单位进场勘探后编制《地勘中间报告》，《地勘中间报告》由设计管理部结构工程师审核后，根据审核情况交相关的专家审核，并将审核的意见反馈至地勘单位，地勘单位修订《地勘中间报告》。
地勘中间资料和审核意见，应有电子文件存档；3.1.3设计管理部判断是否需要对《地勘中间报告》及审核意见进行会议评审：3.1.3.1如果需要则组织地勘会议评审，施工图设计单位、外部专家、地勘单位及公司相关人员参与会议评审，评审后形成《地勘成果》；3.1.3.2如果不需要组织地勘会议评审则直接形成《地勘成果》。
3.2施工图设计阶段3.2.1设计管理部根据《施工图设计基础资料收集一览表》收集相关资料：3.2.1.1项目初设方案确定三日内，产品规划部向设计管理部移交方案及《材料定板审批单》；3.2.1.2城市公司开发部提供相关市政配套资料，如有相关政策变化，及时提供；3.2.1.3预算管理部提供施工图限额设计要求；3.2.2方案设计阶段完成后，设计管理部按直接委托采购管理流程选择施工图设计单位。
3.2.3项目负责人编制项目施工图设计进度计划，各专业工程师的周、月计划应根据公司计划及项目负责人编制的项目进度计划进行编制；3.2.4设计管理部在确定初设方案后编制《施工图设计任务书》，原则上必须按照公司模板统一编制，如因项目情况需要简化，需主管领导批准；3.2.5由设计管理部组织进行初设审查，参照《初步设计审查要点》，形成初步设计审查意见，各专业意见要汇总到项目负责人处，进行统一协调，交设计管理部经理签字审核；3.2.6设计管理部进行设计任务书评审，根据项目情况确定会议评审或网上评审，城市公司开发部、景观装饰部、产品规划部、工程管理部、预算管理部及相关领导参与；3.2.7设计管理部根据评审意见修订《施工图设计任务书》并经工程技术中心分管领导批准。
初步设计和施工图设计流程、专业提资及制图统一要求一、 初步设计和施工图设计流程二、 项目负责人及建筑专业负责人职责：1. 建筑专业部的设计组织与协调：在设计过程中，建筑专业负责人在项目负责人的领导下对本专业的设计负责，并负责安排本专业的人员和进度。
2. 建筑专业与其他专业的组织与协调：项目负责人对各专业的协作进行组织和协调。
建筑专业负责人按计划向其他专业提交设计条件，并对其他专业返回的设计条件给与认可。
发现设计中建筑专业与其他专业的重大矛盾时，应及时向项目负责人反映。
3. 项目负责人负责设计的全部进展，并负责确定项目中的主要技术问题。
应密切联系业主，及时将业主的意图反映到项目设计组及主管领导。
应及时了解设计中出现的问题，并及时解决。
重大问题应及时向审定或主管领导汇报。
三、初步设计及施工图设计专业互提资料主要容：1.初步设计阶段设计条件的主要容：1) 建筑向结构专业所提条件应具备：(1) 平面布局及房间性质；(2) 平面轴线尺寸和建筑控制尺寸；(3) 各层层高；(4) 建筑装修做法。
2) 建筑向机电专业所提条件应具备：(1) 平面布局及房间性质；(2) 防火分区；(3) 人防围及抗爆单元；(4) 平面轴线尺寸和建筑控制尺寸；(5) 各层层高；(6) 各层或房间净高要求；(7) 机电用房及管井的位置及大小。
3) 结构向建筑专业所提条件应具备：(1) 确定结构形式；(2) 结构构件（墙、柱、板、梁）位置及尺寸。
4) 机电向建筑专业所提条件应具备：(1)确定机房（含水池等）位置及大小；(2)确定管井位置及大小；(3)经过主要使用空间的管线路由；(4)室外管线路由。
2.施工图设计阶段设计条件的主要容：1) 建筑向结构专业所提条件应具备：(1) 平面布局及房间性质；(2) 平面轴线尺寸和建筑控制尺寸；(3) 各层层高；(4) 平面开洞位置及尺寸；(5) 门窗及洞口尺寸；(6) 建筑装修做法。
2) 建筑向机电专业所提条件应具备：(1) 平面布局及房间性质；(2) 防火分区；(3) 人防围及抗爆单元；(4) 平面轴线尺寸和建筑控制尺寸；(5) 各层层高；(6) 各层或房间净高要求；(7) 门窗及洞口尺寸；(8) 机电用房及管井的位置及大小；(9) 吊顶平面（凡需做室装修处）。
一套建筑施工图的设计流程
主要分为设计前期、设计中期、设计后期三个阶段。
一、设计前期阶段：分两步
1、方案初交接阶段（业主已确认方案为前提）
（1）了解业主项目意向，包括建筑风格，立面材质，空间要求，设备选取意向等。
（2）方案初步分析，对疏散、防火等是否符合规范的分析。
（3）面积核算。
2、方案正式交接阶段
以此节点开始进行方案报建。
方案报建一般为7个工作日至14个工作日（具体视工程复杂程度而定，余同）。
二、设计中期阶段：主要分三步
1、建筑第一次提资阶段：建筑将已完成的方案报建图给各专业，各专业反提资。
时间约3个工作日至5个工作日。
2、建筑第二次提资阶段：建筑图楼梯大样、墙身大样、节点大样，卫生间大样等提资给各专业，各专业出具确认或修改意见。
时间约为7个工作日至14个工作日
3、建筑图纸完善阶段：对全套建筑图进行完善。
时间约为7个工作日至14个工作日
从方案正式交接开始到校对前时间约为24个工作日至47个工作日。
具体视工程复杂程度而定
三、设计后期阶段：主要分三步
1、校对阶段及建筑图同步完善阶段：校对时间约为1个工昨日至3个工作日，期间建筑图纸同步完善，建筑图纸修改时间约为校对完成时间+1个工作日至3个工作日。
2、审核阶段：审核时间约为1个工昨日至3个工作日，期间建筑图纸同步完善。
建筑图纸修改时间约为校对完成时间+1个工作日至2个工作日。
3、打图签名晒图盖章：时间预留1个工作日至2个工作日。
从方案正式交接开始到送蓝图时间约为29个工作日至60个工作日。
具体视工程复杂程度而定。
看来你不是设计院的,要不然不会不知道设计流程,给你普及一下,也顺便给答题的诸位一个模板,什么叫做认真答题!1.与甲方确定建筑方案,（方案阶段）2.深化建筑图纸,(方案调整阶段）3.建筑图纸给设备电气结构专业,各专业分别在建筑图纸上进行专业设计,各专业深入设计中的各种问题,同时协调解决,（初步设计阶段）4.各专业把基本形成的图纸进行施工图设计（施工图设计阶段）5.定好日期各专业同时出图并晒蓝图施工图.说白一点;就是建筑图现有各大概的摸样,然后各专业供图设计,共同出图.只有在施工图阶段的图才叫建施图,结施图,电施图,设施图,在方案阶段的都叫方建图.另一种情况要区别对待：三边工程!,边勘测,边设计,边施工,此时结构先出挖槽图或者是底板图,此时结构是在建筑前面出施工图的.正文在如下几项中讲解如何画好施工图1、工作习惯、文件夹分类。
2、文件的保存与版本。
3、如何分电子文件。
4、用图纸空间方式制图。
5、用外部引用命令。
6、图层的应用。
7、可错与不可错。
8、一个团队如何画施工图。
一、工作习惯、文件夹分类。
制图员工作量大、繁琐、文件多，有好的习惯会提升效率，方便自己，也便于别人。
首先说下我的文目录情况。
如：一个酒店项目文件夹《文字资料》《备份》《其它》。
就这些了，每个人分夹不一样，我这分的也不一定好，但指出这一步很重要，分好夹，会省大量时间。
二、文件的保存与版本。
建议使用CAD 2006 或更高的版本。
低于此版本的如2004有些不足，例如：进行COPY命令的时候，如果想连续复制，需要追加M 命令，多了一步操作。
虽然只是一步，但成批制图时，加在一起进间就多了。
2002版本，不足就更多了。
可是现在居然有人还要用R14制图，我不理解，迷惑中………。
文件保存时，建议存成2000版本便于文件传播，以便他人使用。
三、如何分电子文件。
层控制。
家装面积小，所有平面、天花、地拼等都做在一起，由于面积小，电子档文件不会大，不会影响机器反应速度。
方案设计、初步设计、施工图设计流程方案设计、初步设计、施工图设计方案设计2.1 一般要求2.1。
1 方案设计文件1 设计说明书,包括各专业设计说明以及投资估算等内容;2 总平面图以及建筑设计图纸3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
2。
1.2 方案设计文件的编排顺序1 封面:写明项目名称、编制单位、编制年月; 2 扉页:写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；3 设计文件目录;4 设计说明书;5 设计图纸。
注：投标方案按标书要求密封或隐盖编制单位和扉页。
2。
2 设计说明书2。
2.1 设计依据、设计要求及主要技术经济指标1 列出与工程设计有关的依据性文件的名称和文号，如选址及环境评价报告、地形图，项目的可行性研究报告，政府有关主管部门对立项报告的批文、设计任务书或协议书等.2 设计所采用的主要法规和标准。
3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等.4 简述建设方和政府有关主管部门对项目设计的要求,如对总平面布置、建筑立面造型等。
当城市规划对建筑高度有限制时,应说明建筑、构筑物的控制高度（包括最高和最低高度限值）。
5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。
6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准(包括工程等级、结构的设计使用年限、耐火等级、装修标准等)。
7 列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出地上部分和地下部分建筑面积）、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数(分室内、外和地上、地下)，以及主要建筑或核心建筑的层数、层高和总高度等项指标.根据不同的建筑功。
还应表述能反映工程规模的主要技术经济指标，如住宅的套型、套数及每套的建筑面积、使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和病床数等指标。
