《建筑识图与构造》复习题一、判断题(X ) 1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图(J ) 2、公共建筑及综合性建筑总高度超过24m者为高层,超过100m为超高层建筑。
住宅按层数分(X ) 3、施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
各阶段均要总平面图(X ) 4、住宅建筑按层数划分,其中3〜6层为多层,10层以上为高层。
1~3层为低层,4~6层为多层,7~9层为中高层,10层以上为高层,100米以上为超高层(J ) 5、对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
D=H0Xcot h D为日照间距H0为前栋建筑计算高度(前排檐口与后排低层窗台高差) h为冬至日太阳高度角(X ) 6、根据《建筑设计防火规范》,高层建筑的耐火等级分为四级。
高层只有一级和二级,没有三、四级(J ) 7、按照国家有关规定,普通住宅的层高,以2.8米为宜。
住宅净高不低于2.4米,层高不高于2.8米(J ) 8、《建筑模数协调统一标准》中规定,基本模数以1M表示,数值为100mm。
模数符号为M,1M=100mm(J ) 9、风玫瑰图表明了 1个地区1年中不同风向出现的频率,甚至包括夏季主导风向。
风玫瑰图表示某一地区的风向频率,包括全年、冬季、夏季(J ) 10、如建筑物设有散水构造,可以在建筑底层平面图中看到。
(J ) 11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽,且不小于1.2米(X ) 12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
平面图无法作为分层依据,分层数据体现在剖面图、立面图(X ) 13、在施工图阶段,建筑设计包括照明设计、给排水设计。
照明设计、给排水设计属设备专业设计(J ) 14、建筑立面图主要表达建筑物体型和外貌,以及外分构件的形状,位置和相互关系。
工程方案分几个阶段工程方案的制定是一个系统性工作,通常可分为前期调研、初步设计、施工图设计、施工阶段和竣工阶段。
第一阶段:前期调研前期调研是工程方案制定的起点,主要包括项目背景调研、市场分析、技术路线探讨等。
在这个阶段,需要确定项目的可行性,包括经济可行性、技术可行性和资源可行性等。
还需要对项目周边环境进行调查,包括地理、气候、人文等因素,这对后续工程设计和施工具有重要影响。
第二阶段:初步设计初步设计阶段是工程方案制定的重要阶段,主要包括方案设计、可行性研究、初步预算、环境影响评价等。
在这个阶段,需要对项目的功能、结构、承载力等进行初步设计,并对资源使用、环境保护等进行评价。
此外,还需要进行初步预算,确定项目的资金需求。
第三阶段:施工图设计施工图设计是工程方案制定的关键阶段,主要包括施工图设计、施工组织设计、安全生产设计等。
在这个阶段,需要对项目进行详细设计,确定施工方案和施工工艺。
同时,还需要进行施工组织设计,确定各施工单位的职责和协作关系。
此外,还需要进行安全生产设计,保障工程施工的安全性。
第四阶段:施工阶段施工阶段是工程方案制定的实施阶段,主要是项目的实际施工和监管。
在这个阶段,需要对工程施工进行管理和监督,确保工程的质量和进度。
同时,还需要进行安全管理,保障工程施工的安全。
此外,还需要进行工程验收,确保工程的质量和安全。
第五阶段:竣工阶段竣工阶段是工程方案制定的结束阶段,主要是项目的交付和验收。
在这个阶段,需要对工程进行验收,确保工程符合设计要求和质量标准。
同时,还需要进行项目的交付,确保项目的顺利运营。
此外,还需要进行运营管理,确保项目的持续性运营。
总之,工程方案制定是一个系统性的工作,需要分为前期调研、初步设计、施工图设计、施工阶段和竣工阶段。
在每个阶段都需要进行详细的设计和管理,确保项目的顺利实施。
房屋建筑学课后题答案第一章1.试描述建筑的概念1)建筑物最初是人类为了躲避风雨和防备野兽侵袭的需要而产生的。
2)同时,为了满足人们精神上的需要,还建造了石环,石台等原始的宗教和纪念性的建筑。
3)随着社会生长力的不断发展,人们对建筑物的要求也日益多样和复杂,出现了许多不同的建筑类型,他们再使用功能,所用材料,建筑技术和建筑艺术等方面,都得到了很大发展。
4)建筑物既是物质产品,又具有一定的艺术形象,它必然随着社会生产生活方式的发展变化而发展变化,并且总是受科学技术,政治经济,和文化传统的深刻影响。
5)建筑物作为人们亲手创造的认为环境的重要组成部分,需要耗用大量的人力物力,它除了具有满足物质功能的使用要求以外,其空间组合和建筑形象又常赋予人们精神上的感受。
2.如何确定建筑物的类别和等级1)按照使用性质:生产性建筑:工业建筑,农业建筑非生产性建筑:民用建筑(居住建筑,公共建筑)2)按照修建量和规模大小:大量性建筑:与人们生活密切相关的建筑。
如住宅,学校。
大型性建筑:规模宏大的建筑。
如大型办公楼。
3)按建筑的层数分类:低层建筑:1~3层建筑多层建筑:3层以上24米以下住宅建筑中,7~9层定为中高层建筑高层建筑:10层及10层以上的居住建筑建筑高度超过24米的其他民用建筑4)按民用建筑的耐火等级分类(耐火等级:房屋构建的耐火极限和燃烧性能)性质重要或规模宏大的具有代表性的建筑,通常按一,二级耐火等级设计大量性或一般的建筑按二,三级耐火等级设计很次要或临时建筑按四级耐火等级设计5)按建筑耐久年限分类一级建筑:耐久年限100年以上。
适用于重要的建筑和高层建筑。
二级建筑:耐久年限50~100年。
适用于一般性建筑。
三级建筑:耐久年限25~50年。
适用于次要的建筑。
四级建筑:耐久年限15年以下。
适用于临时建筑。
3.什么是兩阶段设计和三阶段设计。
各阶段设计的主要内容。
1)建筑设计一般分为初步设计和施工图设计两个阶段。
对于大型的,比较复杂的工程,再两个设计阶段之间,加上技术设计阶段,用来渗入解决各工种之间的协调等技术问题。

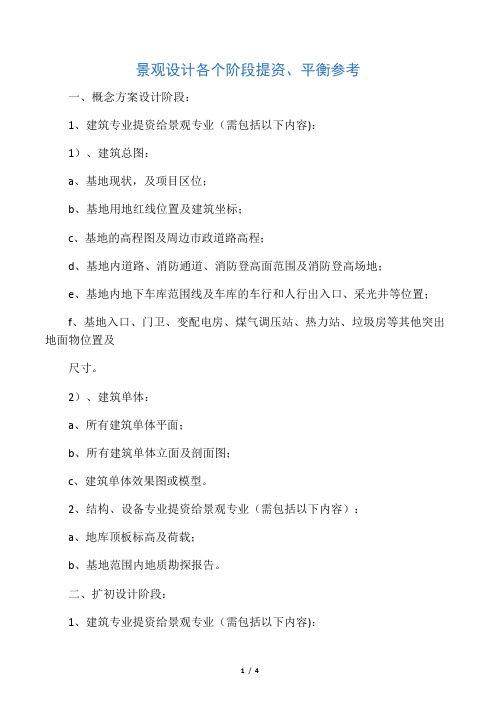

景观设计各个阶段提资、平衡参考一、概念方案设计阶段:1、建筑专业提资给景观专业(需包括以下内容):1)、建筑总图:a、基地现状,及项目区位;b、基地用地红线位置及建筑坐标;c、基地的高程图及周边市政道路高程;d、基地内道路、消防通道、消防登高面范围及消防登高场地;e、基地内地下车库范围线及车库的车行和人行出入口、采光井等位置;f、基地入口、门卫、变配电房、煤气调压站、热力站、垃圾房等其他突出地面物位置及尺寸。
2)、建筑单体:a、所有建筑单体平面;b、所有建筑单体立面及剖面图;c、建筑单体效果图或模型。
2、结构、设备专业提资给景观专业(需包括以下内容):a、地库顶板标高及荷载;b、基地范围内地质勘探报告。
二、扩初设计阶段:1、建筑专业提资给景观专业(需包括以下内容):1)、建筑总图:a、基地用地红线位置及建筑坐标(最终);b、基地的高程图及周边市政道路高程(最终);c、基地内道路、消防通道、消防登高面范围及消防登高场地(最终);d、基地内地下车库范围线及车库的车行和人行出入口、采光井等位置(最终);e、基地入口、门卫、变配电房、煤气调压站、热力站、垃圾房等其他突出地面物位置及尺寸(最终)。
2)、建筑单体:a、所有建筑单体平面(最终);b、所有建筑单体立面及剖面图(最终)。
2、结构、设备专业提资给景观专业(需包括以下内容):a、人防出入口、通风井位置及尺寸;b、相变、电表箱、煤气调压站等配套设施位置及尺寸;c、弱电配套设施位置及尺寸。
3、景观专业提资给技经组全套扩初设计图三、施工图设计阶段:1、结构、设备专业提资给景观专业(需包括以下内容):a、基地管网综合图;1b、基地给排水图;c、景观用电引入位置及景观配电箱的位置。
2、景观专业提资给建筑专业(需包括以下内容):a、景观总平面和景观竖向总图;b、景观优化设计后的建筑入户台阶、残坡,车行出入口、人行出入口、门卫、地库排风井及采光井等形式。
3、景观专业提资给结构专业(需包括以下内容):a、景观总平面和景观竖向总图;b、挡土墙、大门、围墙、景墙、花墙、亭、柱、廊、桥、水池、园建构架及小品等。
最佳答案工程图纸分类建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。
这一阶段主要是根据业主单位突出的设计任务和要求,进行调查研究,搜集资料,提出设计方案,然后初步绘画出草图。
复杂一些的可以绘画出透视图或制作出建筑模型.初步设计阶段的图纸和有关文件只能作为提供研究和审批使用,不能作为施工依据.第二阶段是技术设计阶段.这一阶段主要是根据初步设计阶段确定的内容,进一步解决建筑、结构、材料、设备(水、电、暖通等)的技术问题.技术设计阶段各个工种绘制出来的技术图纸,写出的有关设计说明和初步计算等称作扩初图纸,这一阶段又称作为扩初设计(扩大初步设计)阶段。
最后阶段是施工图设计阶段。
这一阶段主要是为满足工程施工中的各项具体技术要求,提供一切准确可靠的施工依据,因此这个阶段又称为深化设计阶段.主要包括全套工程图纸和相关配套的有关说明和工程概算。
全套工程图纸是施工单位进行施工的依据。
二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。
各工种图纸的编排一般是全局性图纸在前,说明局部的图纸在后;先施工的在前,后施工的在后;重要图纸在前,次要图纸在后。
在全部施工图纸的前面,还编入了图纸目录和总说明。
一、图纸目录:说明该工程是由哪几个工种的图纸所组成,各工种图纸的名称、张数和图纸顺序。
二、总说明:主要说明工程的概貌和总的要求。
(一般中小型工程的说明都放在建筑施工图内)内容包括以下几个方面.1、工程设计依据:建筑面积、造价以及有关的地质、水文、气象资料2、设计标准:建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求:施工技术和材料等的要求三、建筑总平面图:主要是表明建筑物所在地理位置和周围环境的平面图。
图纸中一般会标明:1、新建筑物的外型2、周边的地物或旧建筑物3、建成后的道路、水源、电源、下水道干线等4、等高线5、坐标网、水准标点6、指北针、风玫瑰图(风玫瑰是总平图上用来表示该地区每年风向频率的标志,它是以十字坐标定出东南西北、东南、东北、等16个方向后,根据该地区多年平均统计的各个方向吹风次数的百分数值,绘成的折线图形)四、建筑施工图:主要表示建筑物的内部布置情况和外部形状以及装修、构造、施工要求,说明建造的规模、尺寸、细部构造的图纸.包括:1、建筑平面图2、建筑立面图3、建筑剖面图4、施工详图、材料做法:墙身剖面图、楼梯、门、窗、厕所、浴室及各种装修、构造等的详细做法。
建筑设计的程序一般分为哪些阶段建筑设计的程序一般分为哪几个阶段?1、建筑设计的程序一般分为方案设计、初步设计、施工图设计三个阶段。
2、建筑设计(Architectural Design )是指建筑物在建造之前,设计者按照建设任务,把施工过程和使用过程中所存在的或可能发生的问题,事先作好通盘的设想,拟定好解决这些问题的办法、方案,用图纸和文件表达出来。
作为备料、施工组织工作和各工种在制作、建造工作中互相配合协作的共同依据。
便于整个工程得以在预定的投资限额范围内,按照周密考虑的预定方案,统一步调,顺利进行。
并使建成的建筑物充分满足使用者和社会所期望的各种要求。
3、方案设计是设计中的重要阶段,它是一个极富有创造性的设计阶段,同时也是一个十分复杂的问题,它涉及到设计者的知识水平、经验、灵感和想象力等。
方案设计包括设计要求分析、系统功能分析、原理方案设计几个过程。
该阶段主要是从分析需求出发,确定实现产品功能和性能所需要的总体对象(技术系统),决定技术系统,实现产品的功能与性能到技术系统的映像,并对技术系统进行初步的评价和优化。
设计人员根据设计任务书的要求,运用自己掌握的知识和经验,选择合理的技术系统,构思满足设计要求的原理解答方案。
4、初步设计是最终成果的前身,相当于一幅图的草图,一般做设计的在没有最终定稿之前的设计都统称为初步设计。
5、施工图设计为工程设计的一个阶段,在技术设计、初步设计两阶段之后。
这一阶段主要通过图纸,把设计者的意图和全部设计结果表达出来,作为施工制作的依据,它是设计和施工工作的桥梁。
对于工业项目来说包括建设项目各分部工程的详图和零部件,结构件明细表,以用验收标准方法等。
民用工程施工图设计应形成所有专业的设计图纸:含图纸目录,说明和必要的设备、材料表。
《建筑识图与构造》复习题一、判断题(×)1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。
除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图(√)2、公共建筑及综合性建筑总高度超过24m者为高层,超过100m为超高层建筑。
住宅按层数分(×)3、施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
各阶段均要总平面图(×)4、住宅建筑按层数划分,其中3~6层为多层,10层以上为高层。
1~3层为低层,4~6层为多层,7~9层为中高层,10层以上为高层,100米以上为超高层(√)5、对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
D=H0×cot h D为日照间距 H0为前栋建筑计算高度(前排檐口与后排低层窗台高差)h为冬至日太阳高度角(×)6、根据《建筑设计防火规范》,高层建筑的耐火等级分为四级。
高层只有一级和二级,没有三、四级(√)7、按照国家有关规定,普通住宅的层高,以2.8米为宜。
住宅净高不低于2.4米,层高不高于2.8米(√)8、《建筑模数协调统一标准》中规定,基本模数以1M表示,数值为100mm。
模数符号为M,1M=100mm(√)9、风玫瑰图表明了1个地区1年中不同风向出现的频率,甚至包括夏季主导风向。
风玫瑰图表示某一地区的风向频率,包括全年、冬季、夏季(√)10、如建筑物设有散水构造,可以在建筑底层平面图中看到。
(√)11、楼梯平台的宽度应大于或等于梯段宽度。
平台净宽不小于梯段净宽,且不小于1.2米(×)12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
平面图无法作为分层依据,分层数据体现在剖面图、立面图(×)13、在施工图阶段,建筑设计包括照明设计、给排水设计。
照明设计、给排水设计属设备专业设计(√)14、建筑立面图主要表达建筑物体型和外貌,以及外分构件的形状,位置和相互关系。
房屋建筑学试题及答案一、判断题(每题1分,共10分)1.建筑设计包括初步设计、技术设计和施工图设计三个阶段。
(×,除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图)(注:初步设计阶段的成果是方案,故又称方案设计阶段;下阶段是扩大初步设计,又称技术设计阶段;最后是施工图阶段----教材未分清楚,应更正。
)2.建筑设计依据包括常年洪水位和地下水位。
(√ )2.施工图阶段才应绘制建筑总平面,主要是确定建筑的建造位置。
(×,都应有总图,但设计深度不同。
)3.对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
(√ )4.按照国家有关规定,普通住宅的层高,以2.8米为宜。
(√ )5.风玫瑰图表明了1个地区1年中,不同风向出现的频率,甚至包括夏季主导风向。
(√)6.楼梯平台的宽度应大于或等于梯段宽度。
(√ )7.在施工图阶段,建筑设计包括照明设计、给排水设计。
(×,不包括)8.施工图的总平面加上配景和色彩,更直观易懂。
(×,不应加与施工无关的内容)9.中黉舍普通教室面积的大小,一般由黉舍决定。
(×)10.按照有关规范,建筑内部装修材料按其使用部位和功能,分为6类。
(×。
7类)二、挑选题(每题1分,共20分)1.方案阶段的建筑剖面,可包括以下内容(C)A.建筑的剖切与投影局部、设想绝对标高、情况和配景、电梯井剖面;B.建筑轴线、设想标高、高度尺寸、室外埠坪;C.设想标高、情况和配景、楼梯剖面、文字标注;D.绘图比例、高度尺寸、建筑轴线、建筑阴影。
2.在面积定额指标中.所谓户均使用面积是指(D)A.有效总面积与总户数之比B.建筑总面积与总户数之比C.居住总面积与总户数之比D.使用总面积与总户数之比3.建筑艺术区别于其它造型艺术(如绘画、雕刻等)的重要标志在于( B )A、建筑艺术作品一般比较大B、建筑有使用功能的要求C、造价较高D、有内部空间4.民用建筑包括居住建筑和公共建筑,其中(C)属于居住建筑。
房屋建筑学试题及答案一、判断题(每题1分,共10分)1.建筑设计包括初步设计、技术设计和施工图设计三个阶段。
(×,除大型、特殊的建筑外,仅两个阶段:初步设计---方案图和施工图设计---施工图)(注:初步设计阶段的成果是方案,故又称方案设计阶段;下阶段是扩大初步设计,又称技术设计阶段;最后是施工图阶段----教材未分清楚,应更正。
)2.建筑设计依据包括常年洪水位和地下水位。
(√)3.对于大多数民用建筑而言,日照是确定房屋正面间距的主要依据。
(√)4.按照国家有关规定,普通住宅的层高,以2.8米为宜。
(√)5.风玫瑰图表明了1个地区1年中,不同风向出现的频率,甚至包括夏季主导风向。
(√)6.楼梯平台的宽度应大于或等于梯段宽度。
(√)7.在施工图阶段,建筑设计包括照明设计、给排水设计。
(×,不包括)8.施工图的总平面加上配景和色彩,更直观易懂。
(×,不应加与施工无关的内容)9.中学校普通教室面积的大小,一般由学校决定。
(×)10.按照有关规范,建筑内部装修材料按其使用部位和功能,分为6类。
(×。
7类)二、选择题(每题1分,共20分)1.方案阶段的建筑剖面,可包括以下内容(C)A.建筑的剖切与投影部分、设计绝对标高、环境和配景、电梯井剖面;B.建筑轴线、设计标高、高度尺寸、室外地坪;C.设计标高、环境和配景、楼梯剖面、文字标注;D.绘图比例、高度尺寸、建筑轴线、建筑阴影。
2、当建筑物长度超过允许范围时,必须设置(B)。
A.防震缝B.伸缩缝C.沉降缝 D.分格缝3.建筑艺术区别于其它造型艺术(如绘画、雕刻等)的重要标志在于(B)A、建筑艺术作品一般比较大B、建筑有使用功能的要求C、造价较高D、有内部空间4.民用建筑包括居住建筑和公共建筑,其中(C)属于居住建筑。
A.托儿所B.宾馆C.公寓D.疗养院5.平面利用系数=使用面积/建筑面积×100%,其中使用面积是指除结构面积之外的(B)A.所有使用房间净面积之和B.所有使用房间与辅助房间净面积之和C.所有房间面积与交通面积之和6.考虑建筑的防火及安全疏散,可采用的楼电梯类型有(D)A.双跑梯剪刀梯、螺旋楼梯、自动扶梯;B.悬臂梯、双跑梯、弧形楼梯、剪刀梯;C.防烟楼梯、封闭楼梯、消防电梯、螺旋梯;D.剪刀梯、弧形楼梯、双跑梯、封闭楼梯。
—建筑设计阶段有哪些划分民用建筑工程设计一般分为方案设计、初步设计和施工图设计三个阶段;对于技术要求简单的民用建筑工程,经有关主管部门同意,并且合同中有不做初步设计的约定,可在方案设计审批后直接进入施工图设计。
(《建筑工程设计文件编制深度的规定》2003年版)即二段式(方案设计、施工图设计)或三段式(方案设计、初步设计、施工图设计)。
(1)、方案设计阶段任务与要求:主要任务是提出设计方案,即根据设计任务书的要求和收集到的必要基础资料,结合基地环境,综合考虑技术经济条件和建筑艺术的要求,对建筑总体布置、空间组合进行可能与合理的安排,提出二个或多个方案供建设单位选择。
方案设计的图纸和文件1)设计总说明设计指导思想及主要依据,设计意图及)方案特点,建筑结构方案及构造特点,建筑材料及装修标准,主要技术经济指标以及结构、设备等系统的说明。
2)建筑总平面图比例1:500、1:1000,应表示用地范围,建筑物位置、大小、层数及设计标高,道路及绿化布置,技术经济指标。
地形复杂时,应表示粗略的竖向设计意图。
3)各层平面图、剖面图、立面图比例1:100、1:200,应表示建筑物各主要控制尺寸,如总尺寸、开间、进深、层高等,同时应表示标高,门窗位置,室内固定设备及有特殊·要求的厅、室的具体布置,立面处理,结构方案及材料选用等。
4)工程概算书建筑物投资估算,主要材料用量及单位消耗量。
5)透视图、鸟瞰图或制作模型(2)、初步设计阶段(技术设计)初步设计一般包括设计说明书、设计图纸、主要设备材料表和工程概算等四部份: 1)位置、大小、层数、朝向、设计标高,道路及绿化布置及经济技术指标。
地形复杂时,应表示粗略的竖向设计意图。
2)各层平面及主要剖面、立面:'常用的比例是1:100或1:200,应标出建筑物的总尺寸、开间、进深、层高等各主要控制尺寸,同时要标出门窗位置,各层标高,部分室内家具和设备的布置、立面处理等。
什么是新中式,新中式建筑有哪些特点作为建筑学专家,新中式建筑是近年来备受追捧的建筑风格之一。
它既保持了传统中式建筑的风韵,又融入了现代建筑的元素。
本文将从新中式建筑的定义、特点以及流程展开说明,并在结尾部分进行总结。
一、什么是新中式建筑新中式建筑是一种融合现代建筑与中国传统文化元素的建筑风格。
它不再沿袭传统中式建筑的繁琐和复杂,而是注重简洁和舒适感,强调人文关怀和自然交融。
新中式建筑的设计风格在建造中更加注重人文关怀,让人们的工作、生活和休闲环境更为宜居。
二、新中式建筑的特点1.传统与现代相互融合新中式建筑是一种传统与现代相互融合的设计风格。
传统中式建筑的传承与发展是新中式建筑的核心内容。
新中式建筑通过更加现代化、大气的设计风格,让传统文化元素得以重生并在世界范围内得到认可。
2.将文化与艺术融入建筑设计新中式建筑将传统文化与现代艺术相结合,在设计中融入自然和人文的元素,增强了建筑的整体视觉美感和文化内涵。
如大量使用中国传统纹样,传统的园林风格以及中国画的造型等,将自然、文化以及艺术元素放进新中式建筑。
新中式建筑通过对于不同设施的安排,强化了文化内涵,进一步加强了人与自然的交融。
3.设计的简洁和节约新中式建筑的设计注重简洁,更符合现代潮流,适合于快节奏的现代生活。
它不像传统中式建筑那样繁琐,而是更加节约和便捷。
在建设过程中,新中式建筑使用的材料、设备和工程技术都更加先进,保证了建筑的高品质和高效性。
三、新中式建筑的流程新中式建筑的设计流程一般分为三个阶段:方案设计、施工图设计和施工管理。
1.方案设计阶段这个阶段的重点是确定新中式建筑的总体设计方案。
对于建筑师来说,首先要对既有的场地特点进行分析和研究,考虑周边的建筑结构、环境、功能以及特色,从而为建筑设计提供有利的条件。
在整个设计过程中,需要确定以下方面内容:(1)建筑总体风格(2)建筑空间结构和使用功能的布局(3)室内装饰、主体结构和外部风观等细节。
《道路勘测设计》复习思考题第一章:绪论2. 城市道路分为几类?答:快速路,主干路,次干路,支路。
3. 公路工程建设项目一般采用几阶段设计?答:一阶段设计:即施工图设计,适用于技术简单、方案明确的小型建设项目。
两阶段设计:即初步设计和施工图设计,适用于一般建设项目。
三阶段设计:即初步设计、技术设计和施工图设计,适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答:先对平、纵、横三个基本几何构成分别进行讨论,然后以汽车行驶特性和自然条件为基础,把他们组合成整体综合研究,以实现空间实体的几何设计。
5. 设计车辆设计速度.答:设计车辆:指道路设计所采用的具有代表性车辆。
设计速度:指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响?答:主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章:平面设计1. 道路的平面、纵断面、横断面。
答:路线在水平面上的投影称作路线的平面,沿中线竖直剖切再行展开则是路线的纵断面,中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度?答:在地形起伏较大地区,直线难与地形相适应,产生高填深挖,破坏自然景观,运用不当会影响线形的连续性,过长会使驾驶员感到单调、疲惫急躁,不利于安全行驶。
3. 汽车的行驶轨迹特征。
答:轨迹是连续的,曲率是连续的饿,曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种?分别在何种情况下使用。
答:极限最小半径,特殊困难情况下使用,一般不轻易使用;一般最小半径,通常情况下使用;不设超高的最小半径,在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答:直线,圆曲线,缓和曲线。
关键词、内容提要编制目的、准备工作、过程控制一、编制目的施工图是依据已批准的初步设计文件,(小型项目也可由方案设计阶段直接进入施工图设计阶段),对工程建设方案、技术原则的进步具体化、明确化。
通过详细的设计,绘制出正确、完整的施工和安装图纸,它是工程建设项目付诸实施的主要依据,其质量优劣将对工程建设安全、合理使用产生重大影响。
因此,必须使施工图设计程序化、规范化、有章可循、工作条理化,以保证施工图设计质量能达到如下要求:(1)施工图应满足设计合同要求。
(2)施工图应贯彻国家、地方行政有关法规、法令和有关技术规范、标准、规定、满足施工图审查与报批的要求。
(3)施工图应满足施工、安装、预算编制的深度要求二、施工图设计开展前的准备工作2.1 确认设计依据施工图设计的依据为已批复的初步设计及相应的各主管部门批文等。
没有初步设计的项目,方案设计阶段应取得项目所在地区有关规划部门批示文件,需要其他项目主管部门审批的,也要求取得相应的批准文件,例如消防、人防、市政、交通、劳动卫生、环保、节能、园林绿化等主管部门的审批文件。
施工图设计前要特别注意项目建设内容、使用功能、建设规模、建筑标准、投资限额等,如有调整,需要逐项落实,需要重新批复的,须取得相应的原批复单位的新的批复文件。
设计开始前,组织各专业熟悉、消化初步设计内容或建筑方案文件,学习和落实审批意见。
施工图设计的依据不能随意变动,确有正确理由必须变更的,应有相关批示。
2.2 总体策划在掌握了工程设计内容依据后,项目负责人应按“项目策划表”与主管所长一起对项目进行总体策划。
填写“项目策划表”确定项目的类别、人力资源、资源配备、计划进度策划等内容,确定各专业负责人及设计、校对、审核人员,人员配备应符合“设计工作岗位等级规定”。
施工图设计是初步设计的延续,尽可能延用初步设计原班人马,以求设计的连贯。
凡涉及分包设计的过程,还应按“设计分包方的控制程序”了解分包单位设计资质、设计证书后,填写“对分包方评价记录表”,签订分包合同,明确双方分工权利,明确设计质量要求、设计进度、协调方式等。
工程施工是一个复杂的过程,它包括了多个阶段。
这些阶段分别是:
一、施工前期准备工作
这是工程施工的第一个阶段,主要包括了人力、物资、技术(含施工图深化设计)等准备工作。
这个阶段的工作是贯穿于整个施工过程的,包括了阶段施工准备、专业施工准备、工序施工准备等。
二、土建施工阶段
土建施工是工程施工的第二阶段,主要是根据结构设计要求,进行地基处理,如夯实、深挖、打桩等操作,以满足结构设计图纸中的各种要求。
接下来是基础和地下施工,也就是做基础,只有基础做好,才能进行上部结构的施工。
三、机电管线安装阶段
这个阶段主要包括了风管、水管、电缆桥架、电气管线的安装。
同时,还需要完成冷水机组、热泵机组、空调机组、水泵、发电机组、配电柜、弱电、电梯等设备的安装。
在这个阶段,还需要配合装饰工程施工。
四、机电工程的调试与验收阶段
这个阶段主要是完成给排水、空调水系统的整体水压试验及冲洗;完成给排水系统接入市政管网;完成各系统完整性、符合性的检查与修改完善;完成各系统的单体调试及工程整体联动调试,协调各方关系,组织工程的验收工作。
五、竣工验收阶段
这是工程施工的最后阶段,主要是进行工程的验收工作。
在这个阶段,需要确保工程符合设计要求,质量合格,达到验收标准。
以上五个阶段是工程施工的主要阶段。
当然,根据不同的工程类型和施工要求,还可能包括其他的施工阶段。
在整个工程施工过程中,各阶段的工作是相互关联、相互影响的,需要各个阶段之间紧密配合,才能确保工程的顺利进行和工程质量的保证。
基础资料一、项目情况1、明确工程范围,收水范围(污水处理厂及城市排水管网一般应同步实施);污水厂排放水体及污泥出路;2、拟建污水处理工程准备采用什么资金渠道?国家有哪些相关的政策?初步确定规模及分期实施情况;3、城市总体规划书和给、排水专项规划书。
二、自然资料1、气象资料:包括当地气温,土壤冰冻深度,历年各雨量站逐月降雨量并附雨量站分布图;历年汛期逐时降雨量(如有十年以上自动雨量记录时,可不要人工记录)、空气湿度、蒸发量、风向频率(或以风玫瑰图表示);2、地面水资料:河流概况,水文记录(排放点常水位、50年一遇洪水位、枯水位等),冰冻情况,河流上下游工业、企业、居民点取水及排出污水情况,河水利用情况,水质分析及整治规划资料;4、地形测量图:包括总体布置图(1:5000~1:10000);污水处理厂平面图及管渠沿线带状地形图(1:500~1:1000),排出口附近河床断面等;5、地质资料:工程所在地点的地质资料及管渠沿线的地质柱状图;6、地震烈度资料。
三、城镇规划资料1、城镇现状图;2、城镇总体规划总平面图及说明书;3、城镇排水规划;(有条件可提供“城镇供水规划”)4、污水厂环境影响评价报告。
四、城镇及工业企业的给、排水现状1、现有污水处理厂情况:污水处理流程,处理效果,综合利用情况;2、现有雨、污水管道系统及管道走向,排出口位置,存在问题;3、污水对排放水体污染程度及水体利用的资料;4、近三年的年售水量和大概的企业自备水情况;5、XX县/市污水水质检测报告。
五、工业企业的排水资料1、现有和发展的工业废水水量及水质;2、厂内预处理方法及处理后的污水净化程度;7、厂内管道与城镇管道接点的有关资料。
六、供电设计资料1、向污水厂供电的区域变电所名称、电源电压、频率及相应电压母线上最少运行方式和最大运行方式的系统阻抗、短路容量和基准容量;2、供电方向、电源可靠程度、工作或备用电源情况;3、向污水厂供电方式(架空或电缆),线路规格、电压、长度和回路数,是否专用线;3、地区电业机构对用电点功率因数的要求。
施工图设计有哪些阶段?
施工图设计是将方案设计师的设计意图转化为在符合国家现行法规规范、并能够在现有科技环境情况下让人们更加舒适的、实际可建造的一种过程。
这个过程可以分为三个阶段:
1、对方案的二次设计过程----深入理解方案设计师设计意图
2、方案的人性化过程----用科技手段达到舒适性目的
3、方案的落地性过程----指导施工
由此可以看出,施工图设计是将方案设计到实际施工的一个连接过程,因此需要更加牢固的基础知识。
