液力偶合器安装手册液力偶合器在装配和运行之前，应仔细阅读本手册内的所有安全及操作说明！注意：偶合器的同心度调整非常重要，请严格按照本手册内要求进行校正!液力偶合器: … KRW … 系列液力偶合器的结构(KRGW-标准型,CKRGW-带延迟充液腔,CCKRGW-带双倍延迟充液腔)1. 内轮2. 外轮3. 外壳4. 轴5. 易熔塞6. 报警销7. 垫片8. 固定螺栓9. 半弹性联轴器10. 延时充液腔图 1液力偶合器的安装电机轴“b”垫片螺杆固定螺栓垫片“a”图 2图 3表 1规格轴径 Ø 固定螺栓(mm) ('S') 19 M6 x 85L7-8 24 M8 x 80L 28 M10 x 75L 38 M12 x 60L 28 M10 x 110L9 38 M12 x 100L 42 M16 x 80L 48 M16x 80L 28 M10 x 120L11 38 M12 x 100L 42 M16 x 80L 48 M16 x 80L 38 M12 x 100L12 42 M16 x 80L48 M16x 80L42 M16 x 95L13 48 M16 x 95L55 M20 x 95L60 M20 x 75L规格轴径 Ø 固定螺栓(mm) ('S')48 M16 x 125L1555 M20 x 125L60 M20 x 95L65 M20 x 95L60 M20 x 125L65 M20 x 125L17-19 75 M20 x 125L80 M20 x 95L85 M20 x 95L75 M20 x 150L21 80 M20 x 120L90 M24 x 120L80 M20 x 120L24 90 M24 x 120L100 M24 x 120L27 120 M24 x 120L29 135 M24 x 120L图 4液力偶合器安装维护说明书1)参考图 1 中的结构及部件名称2)对 KRGW 型偶合器，移除半联轴器(图 1，第 9项－联轴器).3)检查电机或减速机轴端的螺纹孔并清洁表面4)通过使用直径为 S 的螺杆（图 3）和扳手将偶合器安装固定于电机轴上 ("a"扳手防止轴旋转，转动"b"扳手将偶合器安装在电机轴上)。
液力偶合器维护、使用要领液力偶合器广泛应用于皮带机、破碎机、斗提机、拉链机、风机及取料机等多种需要安全传递扭矩的设备，其安全使用、正确维护是保证主机设备安全运行的重要因素。
为加强在线设备液力偶合器的使用、维护管理工作，特制定本要领。
一、液力偶合器的结构与原理1、结构：液力偶合器是一种靠液体动能传递扭矩的传动部件，主要结构由输入轴、输出轴、泵轮、涡轮、外壳、轴承及易熔塞等零件组成。
其输入轴一端与电机相连，另一端与泵轮相连；输出轴一端与涡轮相连，另一端与工作机相连。
泵轮与涡轮对称布置，都是具有径向直叶片的叶轮，叶轮腔的最大直径称为有效直径，是规格大小的标志。
外壳与泵轮固定连成密封腔，供工作介质在其中做螺旋环流运动以传递扭矩。
2、工作原理：当电机通过输入轴带动偶合器泵轮旋转时，泵轮工作腔内的工作液体受离心力的作用由半径较小的泵轮入口处被加速加压抛向半径较大的泵轮出口处，同时液体的动量矩产生增量，即泵轮将输入的机械能转化成了液体动能。
当携带液体动能的工作液体从泵轮出口冲向对面的涡轮时，液流便沿涡轮叶片所形成的流道做向心流动，同时释放液体动能转化成机械能，驱动涡轮并带动负载旋转做功。
由此，输入与输出在没有直接机械连接的情况下，仅靠液体动能便柔性地连接起来。
1、功能：(1)、具有柔性传动自动适应功能；(2)、具有减缓冲击和隔离扭振功能；(3)、具有使电机轻载起动功能；(4)、具有节电功能；(5)、具有过载保护功能：由于偶合器传动无机械直接连接，故当外载荷超过一定限度后，泵轮力矩便不再上升，此时电机照常运转，输出减速直至停转，损失的功率转化成热量使偶合器油温上升，当温升达到易熔塞熔化温度时（通常为125℃），偶合器上的易熔塞中的易熔合金便熔化，工作液体从小孔喷出，从而输出与输入被切断，保护电机、工作机不受损坏，故可有效降低机器故障率，降低维护费用和停工时间，延长电机和工作机的使用寿命。
2、用途：液力偶合器适用于一切需要解决起动困难、过载保护、隔离冲击扭振的机械设备。

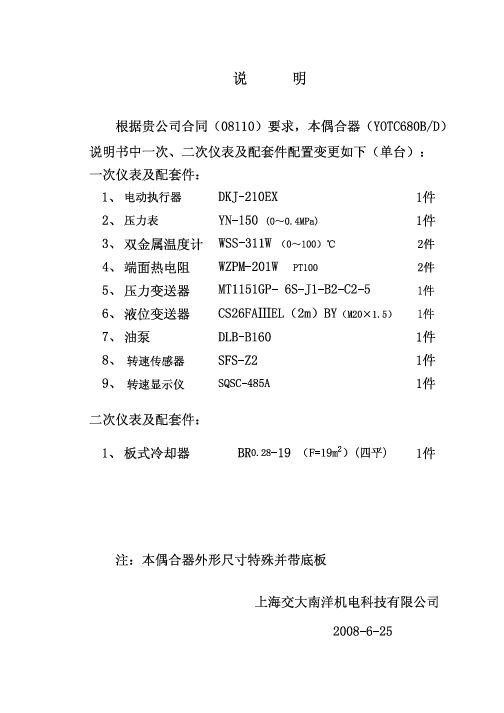

YOTC680B/D调速型液力偶合器使用说明书上海交大南洋机电科技有限公司地 址：上海市闵行区北松路488号 邮编：201109 公司总机：（021）54461000 传真：（021）54464000 销 售 部：（021）54460666 传真:（021）54465588 网 址：/jdny一、 概述YOTC680B/D调速型液力偶合器是以液体为介质传递功率的一种液力传动装置，它安装在电动机和工作机（例如风机、水泵）之间，可在电动机转速恒定的情况下无级调节工作机的转速。
采用这类液力偶合器可空载或轻载起动电动机，可控地逐步启动大惯量负载；风机、水泵无级调速时可大量节电，可方便地实现遥控和自动控制，因此广泛地应用于发电、冶金、矿山、石化、焦化、市政等部门，是一种理想的无级调速装置。
型号说明:YO T C 680 B———轴带泵——————叶轮有效直径 (mm)—————————出口调节式———————————调速型——————————————液力偶合器YOTC680B/D(带底板)主要技术参数型号 YOTC680B/D 额定输入转速(r/min) 1000 1500额定输出功率(kW) 150 - 280 450 - 900额定工况转差率≤3%调速范围(与离心负载相配)(0.2～0.97)×额定输入转速旋转方向顺向或逆向(从电机端看负载)本体最大尺寸(mm)1120×1140×1245×750长×宽×总高×中心高本机重量(不含油 kg) 1200执行标准：上海市企业标准Q/DAAG1—2006液力偶合器二、 工作原理调速型液力偶合器由泵轮、涡轮、转动外壳、导流管等组成（见图一）。
泵轮和涡轮对称布置，中间保持一定间隙，轮内有几十片径向辐射的叶片。
运转时在偶合器中充油，当输入轴带动泵轮旋转时，进入泵轮的油在叶片带动下，因离心力作用由泵轮内侧流向外缘，(图一) 形成高压高速液流冲向涡轮叶片，使涡轮跟随泵轮作同向旋转，油在涡轮中由外缘流向内侧被迫减压减速，然后流入泵轮。
YOT CGP调速型液力偶合器使用说明书大连创思福液力偶合器成套设备有限公司二零零三年六月YOT CGP调速型液力偶合器安装、使用、维修说明本说明书将为您安装、使用、维修保养YOT CGP调速型液力偶合器提供指导和方便，请您务必仔细阅读。
目录1. 概述-------------------------------------------------------------------------12. 主要技术参数-------------------------------------------------------------13. 主要结构特点-------------------------------------------------------------14. 工作原理-------------------------------------------------------------------25. 液力偶合器的基础、吊运和安装------------------------------------36. 注油-------------------------------------------------------------------------57. 操作与使用----------------------------------------------------------------58. 液力偶合器的维修与保养--------------------------------------------- 89. 可能的故障及排除方法------------------------------------------------ 910.轴承明细表----------------------------------------------------------------911.密封件明细表-------------------------------------------------------------912.备件的订购方法----------------------------------------------------------91.概述YOT CGP调速型液力偶合器一般安装在三相异步电机和工作机之间，它可在电机输入转速不变的条件下，以电动执行机构带动勺管改变其工作腔(泵轮与涡轮间)充液量从而对其输出转速(即工作机转速)进行无级调节，调速过程柔和平滑,输出转速稳定,动力传递可靠,广泛用于风机、水泵、皮带机等负载的工况调节。
液力偶合器的技术规范第一节 YOTcp750调速型液力偶合器的结构1规格代号含义：YOTcp其中Y：液力 O:偶合器 T:调速器 c:出口调节式 p:部分箱体式750:叶轮有效直径2机构特点：YOTcp调速型液力偶合器主要有箱体、旋转组件、供油组件、排油组件、导管操纵机构、仪表装置等部件组成，再加上辅助件（如冷却器、测速装置等）即可投入使用。
2.1 箱体YOTcp调速型液力偶合器采用以旋转轴线水平剖分箱体，由箱盖和箱座两部分组成箱体，用来支撑旋转件，并形成油箱。
箱体上的液位计标示了液力偶合器运行的最低油位及最高油位，油箱底部并设有安装电加热器的安装孔，可安装电加热器。
2.2 旋转组件输入组件：输入油、背壳、外壳压盖、壳体轴承套、泵轮、外壳和泵轮轴承套。
输出组件：涡轮和输出油。
YOTcp调速型液力偶合器的输入、输出轴均有滚动轴承支撑。
输入油、泵轮、外壳、外壳压盖、壳体轴承座连接后，由向同级道观壳体支撑：输出轴由一个连接泵轮的轴承套及导管壳体支撑，泵轮、涡轮均为高强度的铝件，在大功率或高转速的情况下采用钢件。
旋转组件支撑在箱体上。
由于偶合器在工作过程中，温度会升高至50℃～80℃，因此偶合器与电机及工作机的联接，必须采用弹性联轴器。
2.3 供油部分2.3.1 主油泵主油泵是一种正移矩摆线转子泵，转子材料为铁基粉末冶金，装在液力偶合器得分泵壳体上，由输入轴带动的齿轮副驱动。
因为传递功率不同、补充的油量不同，所以供油装置的结构在不同规格的偶合器上略有不同。
2.3.2 进出油口箱体上备有进油口、出油口各一个法兰盘，与冷却器进、出油口连接。
2.3.3 液位、油温、油压箱体上装有液位计、出油口上装在压力表和温度表、进油口上装有温度表。
2.3.4 排油组件主要有导管、回油管组成。
2.3.5 导管操纵机构偶合器输出转速的调整是通过导管的伸缩移动来改变工作腔的充液量来实现无级调速的，而控制导管移动的机构采用曲柄滑块机构，由电执行器控制，通过配套不同的仪表实现自动控制。
调速型液力耦合器型安全操作及保养规程导言液力耦合器是一种广泛使用的传动装置，通过传递转矩来实现动力传递。
在液力耦合器的使用过程中，我们需要注意安全操作和维护保养，以确保设备的安全和正常运行。
本文将介绍液力耦合器的操作和保养规程。
安全操作操作前准备在使用液力耦合器前，我们需要进行一些操作前的准备工作：1.检查液力耦合器的总体结构是否完好无损；2.检查液力耦合器的连接件、螺栓等是否松动，特别是连接电机和连接机械负载的螺栓；3.检查液力耦合器的电气接线是否可靠；4.检查液力耦合器内部的液体油面是否符合要求；5.检查并清理液力耦合器壳体、冷却器等部件的灰尘和杂物。
操作过程中的注意事项在使用液力耦合器过程中，我们需要注意以下安全事项：1.禁止在带有负载的情况下，将液力耦合器接通电源或断开电源；2.禁止在液力耦合器运转时，随意接近或触碰液力耦合器，以免发生危险；3.禁止将液力耦合器用于超负荷运转，以免设备受损；4.在断开液力耦合器与机械负载的连接时，需要先切断电源，以免液力耦合器在运行过程中发生危险。
停机后的处理液力耦合器停机后，我们需要进行一些处理操作：1.断开电源；2.等待液力耦合器完全停止运转后，切断电源，防止电机继续与机械负载相连；3.清洗液力耦合器的壳体、冷却器等部件；4.检查液力耦合器的所有连接件是否松动。
保养规程液力耦合器内部液体的保养液力耦合器内部液体是实现传动的关键元素，我们需要保证油品的质量和充填量：1.定期更换液体油，根据使用条件的不同，更换周期需要自行确定；2.更换液体油时，需要注意选择合适的油品，并确保更换过程中液力耦合器内部无杂物；3.定期检查液力耦合器内部油面的高度，并及时添加液体油。
液力耦合器外部的保养液力耦合器外部也需要定期维护：1.清洗液力耦合器内、外壳体等部件的灰尘和杂物；2.定期检查液力耦合器冷却器的功能是否正常，如有需要，可以清洗散热片。
不定期维护不定期维护是对液力耦合器进行一些必要的检查：1.检查液力耦合器的运转状态和传动效率；2.检查液力耦合器的密封状态，如有发现泄漏现象，及时进行维修处理；3.检查液力耦合器的各项参数是否正常，如有异常现象，及时进行维修处理。
液力偶合器使用与维护手册一、液力偶合器的作用1、具有减缓冲击和隔离扭振的性能；可以使电机起动有一个延迟时间，缓慢加速，减少骤然起动而引起的零件间的相互冲击。
2、具有使电机轻载起动性能：由于偶合器的泵轮力矩与其转速的平方成正比，故当起动瞬间泵轮因转速低而力矩甚微，电机近似于带泵轮空载起动，所以起动时间短，起动电流小，起动平稳，尤其适合起动大惯量沉重负载。
3、具有过载保护性能：由于偶合器无机械直接连接，当外负荷超过一定限度后，泵轮力矩便不再上升，此时电机照常转动，输出减速直至停止，从电源吸取的功率转化为热能使偶合器升温，直至易熔塞喷液，从而输入与输出被切断，保护了电机，工作机不受损坏，从而降低了机器故障率，维护费用和停工时间，延长了电机荷工作机使用寿命。
4、具有节电的性能：由于偶合器有效地解决了电机起动和“大马拉小车”的现象，与刚性传动相比至少可降低一个电机机座号，加上可以降低起动电流和持续时间，降低对电网的冲击节能率达10—20%，尤其在起动大惯量沉重负载时更为显著。
限矩型液力偶合器的特点：除轴承和油封外，无任何机械磨檫，使用寿命长，故障率低，不需特殊维护保养。
二、调速型液力偶合器使用与维护1、启动前检查（1）检查油标确认油位是否合适；（2）检查偶合器、冷却器管路是否连接正确；（3）检查各仪表电气线路是否连接正确；（4）检查联轴节及防护罩是否安装正确；（5）检查偶合器油箱油量是否合适，当油温低于5℃时，应用电加热器将工作油加热；（6）检查偶合器导管是否调整至低转速装置。
2、运行（1）偶合器配有电动执行器，通过手动。
手操电动或自动控制电动执行器，来调节导管的位置，改变偶合器腔内的充液度，从而改变偶合器的输出转速与输出扭矩。
（2）偶合器的导管全插入（0%位）转速低，导管全拔出（100%位），转速高（可达额定转速与额定功率）。
导管开度从0%位向100%位置调整时，速度不宜过快，通常在25秒以内。
（3）偶合器调速范围，随工作机不同而不同。
D+H 系列电动执行机构调试说明天津市鲁克自动化仪表阀门有限公司天津市鲁克自动化仪表阀门有限公司D+H电动执行机构D+H系列电动执行机构一.概述：智能型电动执行机构采用先进的MPU进行智能控制，实时数字显示被控阀门位置，提供现场非侵入式操作。
3技术性能：1.输入信号4~20mA或两组无源干接点信号2.基本误差：1% 回差：1% 阻尼：0次3.上下限位，死区，过力矩，可以连续调节4.电源电压：220V 50Hz5.工作环境：温度：-25~70，湿度：＜95%6.防护等级：IP677.参数显示：LED （数码管显示）主要功能及特点：凌科天津市鲁克自动化仪表阀门有限公司 D+H 电动执行机构现场非侵入操作：手持式设定器采用先进的红外遥感技术，在无需打开执行机构箱盖的情况 下，通过显示窗口就可以进行人机对话，包括改变执行机构的运行状态， 控制阀门位置及执行机构各种组态参数的设定。
LED 数码管显示：选用高亮度LED,实时显示执行机构所控制阀门的当前位置及运行状态。
操作灵活方便：为适应不同用户对输入信号的要求，该执行机构可识 别4〜20mA DC 电流信号和开关量信号，而且两种信号的切换无需更改硬件。
对执行机 构正反运行模式的修改、零位、满位的设定、死区及制动效果，调整只需经 过简单的参数设定便可完成， 故障的智能处理及综合报警： 先进MPU 的应用真正实现了执行机构对故障（断信号、超限等）的智能处理, 并提供综合故障报警的接点信号。
三.面板说明：1.2.3.4.四.外形尺寸:MM RI6• 8五•使用方法:1自动控制通电开机后系统自动进入自动控制状态，执行机构根据外部给定的电流信号的 大小自动控制执行机构的动作。
当给定信号增大时执行机构执行开状态，反馈信号随 着增大，当反馈信号与给定信号相等时停止动作；当给定信号减少时执行机构执行关状 态，反馈信号随着减小，当反馈信号与给定信号相等时停止动作。
在自动控制方式下， 按增加键和减少键不起作用。
调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点：1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3；2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；3．调速型液力偶合器具有过载保护的性能；4．隔离振动，减缓冲击；5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；6．调速型液力偶合器在额定负载下有较高的传动效率；7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解：2、调速型液力偶合器技术参数（参看表1、表2、表3）表1 YOT系列调速液力偶合器主要技术参数：型号转速（转/分）功率（千瓦）调速范围滑差调速时间（秒）工作油牌号装油量约（升）重量（公斤）YOT45 /30 2970 350-80025%-97%≤3%＜3022°透平油250130YOT50 /30 2970 600-1600 同上同上同上同上300140YOT56 /15 1470 200-400同上同上同上同上3001500 970 50-100YOT63 /15 1470 380-620同上同上同上同上3001800 970 90-220730 50-80YOT71 /15 1470 500-1100 同上同上同上同上380230YOT71 /10 970 200-380同上同上同上同上3802300 730 70-140YOT80 /15 1470 700-1600 同上同上同上同上380250YOT80 /10 970 260-580同上同上同上同上3802500 730 130-250YOT90 /10 970 500-1100同上同上同上同上4303200 730 200-450YOT10 0/10 970 800-1800同上同上同上同上4303500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）表3 YOT系列调速型液力偶合器配用部件主要技术参数：调速型液力偶合器配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型公外型尺寸型号通最大型号均输入信说明：1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。
调速型液力偶合器YOT系列调速型液力偶合器一、概述YOT系列调速型液力偶合器是以液体为介质传递功率并实现无级调速的液体联轴装置。
调速型液力偶合器主要用于各种风机和水泵等设备上，经国内外用户使用普遍反映节能效果显著。
调速型液力偶合器与其它机械联轴装置相比具有以下特点：1．调速型液力偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速，当与离心式风机、水泵相配时，其调速范围为1 ～1/4，当与活塞式机械相配时，其调速范围为1 ～1/3；2．调速型液力偶合器能使电机空载启动，不必选择过大功率余量能力的电动机等原动机，并且可以减少电网负荷的波动；3．调速型液力偶合器具有过载保护的性能；4．隔离振动，减缓冲击；5．调速型液力偶合器的传动部件间无直接机械接触、使用寿命长；6．调速型液力偶合器在额定负载下有较高的传动效率；7．调速型液力偶合器具有液力控制调速装置和两个半轴，易于实现远距离自动操作；调速型液力偶合器具有结构合理，性能先进，可靠性高，能满足冶金、建材、发电等行业长期连续运转工况要求。
二、调速型液力偶合器主机及配套件主要技术参数1、液力偶合器的型号注解：2、调速型液力偶合器技术参数（参看表1、表2、表3）表1 YOT系列调速液力偶合器主要技术参数：型号转速（转/分）功率（千瓦）调速范围滑差调速时间（秒）工作油牌号装油量约（升）重量（公斤）YOT45 /30 2970 350-80025%-97%≤3%＜3022°透平油250130YOT50 /30 2970 600-1600 同上同上同上同上300140YOT56 /15 1470 200-400同上同上同上同上3001500 970 50-100YOT63 /15 1470 380-620同上同上同上同上3001800 970 90-220730 50-80YOT71 /15 1470 500-1100 同上同上同上同上380230YOT71 /10 970 200-380同上同上同上同上3802300 730 70-140YOT80 /15 1470 700-1600 同上同上同上同上380250YOT80 /10 970 260-580同上同上同上同上3802500 730 130-250YOT90 /10 970 500-1100同上同上同上同上4303200 730 200-450YOT10 0/10 970 800-1800同上同上同上同上4303500 730 350-760YOT系列调速型液力偶合器外形参数标注示意图（即表2的标注参数示意）表3 YOT系列调速型液力偶合器配用部件主要技术参数：调速型液力偶合器配用换热器主要技术参数配用滤油器参数配用电动执行器技术参数型公外型尺寸型号通最大型号均输入信说明：1、换热器换热面积应由用户按使用工程选配，本公司也可代为选配价格另计。
表中所列换热器换热面积数值是按偶合器平均功率选取，仅供用户参考，不作为定货依据。
2、表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。
表中未列出电动操作器技术参数，本产品选用DFD-0500型操作器。
3、配用仪表技术参数中的电接点压力表的型号均为：YTX-150A 和YTX-150A ；测量范围均为：0 ～0.16MPa 和0 ～0.6MPa；电接点压力式温度计的型号均为：WTZ-603；测量范围均为：0 ～100℃。
三、主要结构简介调速型液力偶合器结构参看（图1）1、输入半联轴器7、泵轮13、支承盘19、输出轴衣25、吸油滤油网2、输入轴8、箱盖14、轴承20、输出半联轴器26、闷板3、左端盖9、涡轮15、导流管21、密封环27、油泵传动齿轮4、轴承10、转动外壳16、轴承座22、箱体28、轴承衬套5、油泵传动主动齿轮11、呼吸器17、轴承23、挡油罩29、油泵6、轴承12、吊环18、右端盖24、螺塞30、电动执行器调速型液力偶合器主要由转子部件、箱体部件、油泵部件、调速机构、管系及控制仪表组成。
1．调速型液力偶合器的转子部件：1）YOT系列调速液力偶合器转子部件的主动部分主要是由输入半联轴器（1）、输入轴（2）转动外壳（10）及支承盘（13）组成，并有滚动轴承（4）和轴承（14）支承在箱体上。
2）转子部件的从动部分主要是由涡轮（9）输出轴（19）及输出半联轴器（20）组成，并由轴承（6）和轴承（17）支承在箱体和泵轮上。
泵轮（7）涡轮（9）转动外壳（10）均采用高强度铝合金铸造而成，材料具有足够的抗拉强度，保证偶合器有足够的工作可靠性，转子部件经过高精度的动、静平衡校验，确保工作平稳。
2、调速型液力偶合器的箱体部件：调速型液力偶合器的箱体部件主要有箱体（22）箱盖（8）及轴承座（16）组成，箱体为水平部分式。
这可使偶合器检修方便，在不移动电机和被驱动机械的情况下就可以把转子部件吊出，由于箱体固定不动也就不会破坏装置的对中状况。
箱体、箱盖及轴承座均为高强度铸铁制成，箱体底壳兼作油箱，故箱体下部较大，使整个装置稳定性及刚性提高。
箱体的一侧有注油口和油位观察孔（参看图5），以供注油和观察油位之用，在箱体两端下部有放油螺塞（24）以供清洗油箱放油之用。
3、调速型液力偶合器的油泵部件：（参看下图）调速型液力偶合器的油泵部件主要是为偶合器提供工作油和润滑油的装置。
油泵（29）装在输入端入箱体上，借助花键与传动齿轮相联，从外部拧下紧固螺栓即可很方便的拆换油泵，调压阀装在油泵的端盖上，只要拧下防护帽松开防松螺母就可调节调压螺杆实现压力调整，顺时针旋转油压增高，逆时针旋转油压降低，油压调定后拧紧防松螺母。
4、调速型液力偶合器的调速机构部件调速型液力偶合器的调速机构部件主要由电动执行器（30）及导流管（15）组成，通过电动执行器可以方便的实现手动，机旁电动，操作室电动，也可与自控系统连接，实现无级自动调速，当导流管外移时为高速，内移时为低速。
5、调速型液力偶合器的管系及控制仪表（参看图5）在管路系统中，工作油经油泵经滤油器过滤后至冷却器，冷却后的工作油进入偶合器进油口。
在油路系统中，装有油泵出口压力表和温度表，调速型液力偶合器的进口（冷却之后）压力表和温度表，以指示冷却器前后的油温和油压，压力表为远传压力表，油温表为电接点式。
四、调速型液力偶合器的工作原理YOT系列调速液力偶合器是以液体为介质传递动力并实现无级调速的液力传动装置，液力偶合器主要由与输入轴相联的泵轮，与输出轴联接的涡轮以及把涡轮包容在其中的转动外壳组成。
在调速型液力偶合器密封的空腔中充满工作油，泵轮和涡轮对称布置，它们的流道几何形状相同。
工作轮叶片为经向布置的直叶片，当原动机驱动泵轮旋转时，工作油在泵轮叶片的作用下由叶片内侧向外缘流动，形成离心水泵出口处的高速高压液流，该液流进入涡轮，冲击涡轮叶片，带动涡轮与泵轮同向旋转，工作油在涡轮中由外缘向内侧流动过程中减速减压，然后再流回泵轮进口，这里传递能量的介质是工作油，泵轮的作用就是把原动机的机械能传给被驱动机械。
（图3）所示为偶合器中流体流动情况示意图。
YOT系列调速液力偶合器中液体流动情况示意图YOT系列调速液力偶合器液力调速原理图改变液力偶合器工作腔中工作油的充满度就可在输入轴转速不变的情况下无级地改变输出轴的转速，调速原理如（图4）所示。
当导流管管口处于靠近旋转轴线位置时（即把导流管拉出）偶合器工作腔中的油环最厚，即工作腔中工作油充满度最大，此时输出轴转速最高，当导流管管口处于远离旋转轴线位置时（即把导流管插进），油环最薄。
即工作腔中工作油充满度最小，此时输出轴转速最低。
本系列偶合器是采用电动执行器作为执行元件来拉动导流管实现无级调速的。
五、调速型液力偶合器的安装、拆卸与装配（一）1. 调速型液力偶合器本体的安装1). 调速型液力偶合器与电动机和被驱动机械之间应采用弹性联接（柱销式弹性联轴器或齿式联轴器，柱销式弹性联轴器端面之间应留有5～10毫米的间隙）。
2). 对中要求：前后法兰盘的不同轴度和端面跳动校正在0.15毫米之内。
2. 调速型液力偶合器冷却器和管路的安装（参看图5、表4）图5 YOT系列调速液力偶合器冷却器和管路的安装示意图（可点击放大）：表4 调速型液力偶合器管路系统安装名细表序号产品型号规格名称YOT45/30、YOT50/30YOT56/15、YOT63/15YOT71/15、YOT71/10、YOT80/15YOT80/10、YOT90/10、YOT100/10规格数量规格数量1 油管1″2 1 1／2″ 22异形外接头1 1／2″×1″2 2″×11／2″ 23 闸阀Z15W-10通径40 2 Z15W-10通径40 24 油管 1 1／2″ 4 2″ 45 弯头 1 1／2″ 1 2″ 26 油管 1 1／2″ 2 2″ 27 滤油器XU-A160×30 1 XU-A250×30F 18异形外接头2″×11／2″ 19 活接头2″ 2 2″ 210 异形弯头2″×11／2″ 1备注：油管长度用户根据现场配作1）滤油器可以悬挂在管路上也可固定在支架上，安装方向与管路中的油流方向应保持一致。
2）液力偶合器的冷却器应放置在地基上，并固定于自己的地脚螺钉上，用管路与偶合器连接起来，连接偶合器的管路应尽量减少不必要的弯曲，连接偶合器和冷却器的管道，必须保证管道内部清洁。
滤油器，冷却器的进出油口在出厂前一般都有盖帽，防止在运输过程中落入灰尘和污物。
如果这些防尘盖帽完整无损则安装前可不另行清理，否则，在安装前必须进行检查和清洗。
安装时千万不要忘记拆除这些设备的临时封头和盖帽，以防止造成油路不通。
在安装时，有些管子可能需要加热弯曲，易使管子内壁生锈，钢管与联接法栏内壁边缘处也需要焊接，不可避免要出现焊皮、焊渣。
因此，在安装前必须将管子内壁清理干净，以防止杂质进入偶合器。
3. 调速型液力偶合器电控线路的接线电动执行器、电动操作器与控制线路的连接，请参看随机相应产品说明书。
（二）调速型液力偶合器的拆卸顺序：（参看图1）1、偶合器的总体拆卸：1）拆去外部管路系统及仪表盘；2）拆下电动执行器（30）和导流管组件（15）；3）拆下两端的半联轴器（1）、（20）和左端盖（3）右端盖（18）；4）拆去紧固轴承座的连接螺栓及定位销，拆去连接上下箱体的连接螺栓及定位销之后，即可反箱盖（8）取下，然后就可反转子组件及轴座（16）从箱体（22）上取下。
六、调速型液力偶合器的操作与使用1、充油开车前须先通过偶合器侧面的注油口（参看图5）经过滤后向油箱底壳注放22号透平油，装油量（参看表1技术参数中的加油量仅供参考）使油面至油位计的最上线，把导流管（15）处于0％位置上，然后启动电机空载运行，使工作油充满冷却器及油管路。
