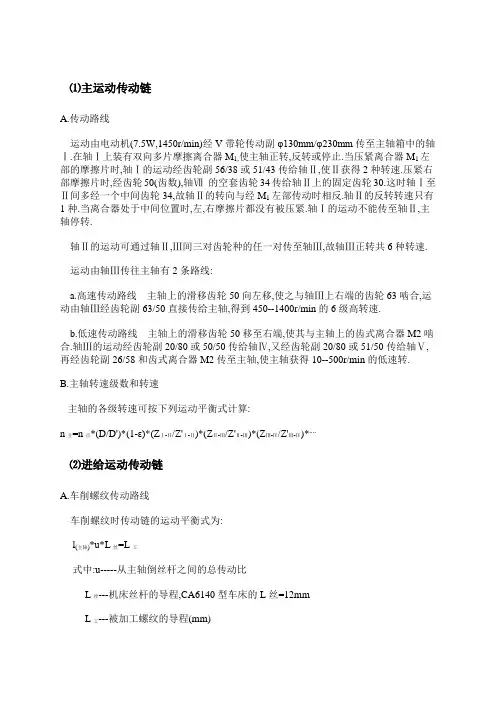

⑴主运动传动链A.传动路线运动由电动机(7.5W,1450r/min)经V带轮传动副φ130mm/φ230mm传至主轴箱中的轴Ⅰ.在轴Ⅰ上装有双向多片摩擦离合器M1,使主轴正转,反转或停止.当压紧离合器M1左部的摩擦片时,轴Ⅰ的运动经齿轮副56/38或51/43传给轴Ⅱ,使Ⅱ获得2种转速.压紧右部摩擦片时,经齿轮50(齿数),轴Ⅶ的空套齿轮34传给轴Ⅱ上的固定齿轮30.这时轴Ⅰ至Ⅱ间多经一个中间齿轮34,故轴Ⅱ的转向与经M1左部传动时相反.轴Ⅱ的反转转速只有1种.当离合器处于中间位置时,左,右摩擦片都没有被压紧.轴Ⅰ的运动不能传至轴Ⅱ,主轴停转.轴Ⅱ的运动可通过轴Ⅱ,Ⅲ间三对齿轮种的任一对传至轴Ⅲ,故轴Ⅲ正转共6种转速.运动由轴Ⅲ传往主轴有2条路线:a.高速传动路线主轴上的滑移齿轮50向左移,使之与轴Ⅲ上右端的齿轮63啮合,运动由轴Ⅲ经齿轮副63/50直接传给主轴,得到450--1400r/min的6级高转速.b.低速传动路线主轴上的滑移齿轮50移至右端,使其与主轴上的齿式离合器M2啮合.轴Ⅲ的运动经齿轮副20/80或50/50传给轴Ⅳ,又经齿轮副20/80或51/50传给轴Ⅴ,再经齿轮副26/58和齿式离合器M2传至主轴,使主轴获得10--500r/min的低速转.B.主轴转速级数和转速主轴的各级转速可按下列运动平衡式计算:n主=n点*(D/D')*(1-ε)*(ZⅠ-Ⅱ/Z'Ⅰ-Ⅱ)*(ZⅡ-Ⅲ/Z'Ⅱ-Ⅲ)*(ZⅢ-Ⅳ/Z'Ⅲ-Ⅳ)*....⑵进给运动传动链A.车削螺纹传动路线车削螺纹时传动链的运动平衡式为:l(主轴)*u*L丝=L工式中:u-----从主轴倒丝杆之间的总传动比L丝---机床丝杆的导程,CA6140型车床的L丝=12mmL工---被加工螺纹的导程(mm)a.车削米制螺纹车削米制螺纹的运动平衡式为:L=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(25/36)*u基*(25/36)*(36/25)*u倍*12mm 化简得:L=7u基*u倍通过扩大导程传动路线可将正常螺纹导程扩大4倍或16倍.CA6140型车床车削大导程米制螺纹时,最大螺纹导程为192m m.b.车削英制螺纹Lα=1/αin=25.4/α-----------①车削英制螺纹的运动平衡式为:Lα=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(1/u基)*(36/25)*u倍*12将①代入α=(7/4)*u基/u倍扣/in变换u基和u倍的值,就可得到各种标准的英制螺纹.c.车削模数螺纹模数螺纹主要用在米制蜗杆中,用模数m表示螺距的大小,螺距与模数的关系为: P m=πm mm所以模数螺纹的导程为:L m=kπm mm k---螺纹的头数模数螺纹的运动平衡式为:L m=l(主轴)*(58/58)*(33/33)*(64/100)*(100/97)*(25/36)*u基*(25/36)*(36/25)*u倍*12化简: m=(7/4k)u基u倍只要变换u基和u倍,就可以车削各种不同模数的螺纹d.车削径节螺纹径节螺纹主要用于英制蜗杆,其螺距大小以径节DP表示.径节代表齿轮或蜗轮折算到每英寸分度圆直径上的齿数,故英制蜗杆的轴向齿距为:L DP=π/DPin=(25.4kπ/DP)mm径节螺纹运动的平衡式为:L DP=l(主轴)*(58/58)*(33/33)*(63/100)*(100/97)*(1/u基)*(36/25)*u倍*12化简: DP=7k(u基/u倍)变换u基和u倍可得常用的24种螺纹径节.e.车削非标准螺纹和精密螺纹所谓非标准螺纹是指利用上述传动路线无法得到的螺纹.其平衡式为:L工=l(主轴)*(58/58)*(33/33)*u挂*12 mm挂轮的换置公式为:u挂=(a/b)*(c/d)=L工/12B.纵向和横向进给传动链为了减少丝杆的磨损和便于操纵,机动进给是由光杆竟溜板箱传动的.a.纵向进给传动链CA6140型车床纵向机动进给量有64种.当运动由主轴经正常导程的米制螺纹传动路线时,可获得正常进给两。
⑴主运动传动链A.传动路线运动由电动机(7.5W,1450r/min)经V带轮传动副φ130mm/φ230mm传至主轴箱中的轴Ⅰ.在轴Ⅰ上装有双向多片摩擦离合器M1,使主轴正转,反转或停止.当压紧离合器M1左部的摩擦片时,轴Ⅰ的运动经齿轮副56/38或51/43传给轴Ⅱ,使Ⅱ获得2种转速.压紧右部摩擦片时,经齿轮50(齿数),轴Ⅶ的空套齿轮34传给轴Ⅱ上的固定齿轮30.这时轴Ⅰ至Ⅱ间多经一个中间齿轮34,故轴Ⅱ的转向与经M1左部传动时相反.轴Ⅱ的反转转速只有1种.当离合器处于中间位置时,左,右摩擦片都没有被压紧.轴Ⅰ的运动不能传至轴Ⅱ,主轴停转.轴Ⅱ的运动可通过轴Ⅱ,Ⅲ间三对齿轮种的任一对传至轴Ⅲ,故轴Ⅲ正转共6种转速.运动由轴Ⅲ传往主轴有2条路线:a.高速传动路线主轴上的滑移齿轮50向左移,使之与轴Ⅲ上右端的齿轮63啮合,运动由轴Ⅲ经齿轮副63/50直接传给主轴,得到450--1400r/min的6级高转速.b.低速传动路线主轴上的滑移齿轮50移至右端,使其与主轴上的齿式离合器M2啮合.轴Ⅲ的运动经齿轮副20/80或50/50传给轴Ⅳ,又经齿轮副20/80或51/50传给轴Ⅴ,再经齿轮副26/58和齿式离合器M2传至主轴,使主轴获得10--500r/min的低速转.B.主轴转速级数和转速主轴的各级转速可按下列运动平衡式计算:n主=n点*(D/D')*(1-ε)*(ZⅠ-Ⅱ/Z'Ⅰ-Ⅱ)*(ZⅡ-Ⅲ/Z'Ⅱ-Ⅲ)*(ZⅢ-Ⅳ/Z'Ⅲ-Ⅳ)*....⑵进给运动传动链A.车削螺纹传动路线车削螺纹时传动链的运动平衡式为:l(主轴)*u*L丝=L工式中:u-----从主轴倒丝杆之间的总传动比L丝---机床丝杆的导程,CA6140型车床的L丝=12mmL工---被加工螺纹的导程(mm)a.车削米制螺纹车削米制螺纹的运动平衡式为:L=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(25/36)*u基*(25/36)*(36/25)*u倍*12mm 化简得:L=7u基*u倍通过扩大导程传动路线可将正常螺纹导程扩大4倍或16倍.CA6140型车床车削大导程米制螺纹时,最大螺纹导程为192mm.b.车削英制螺纹Lα=1/αin=25.4/α-----------①车削英制螺纹的运动平衡式为:Lα=l(主轴)*(58/58)*(33/33)*(63/100)*(100/75)*(1/u基)*(36/25)*u倍*12将①代入α=(7/4)*u基/u倍扣/in变换u基和u倍的值,就可得到各种标准的英制螺纹.c.车削模数螺纹模数螺纹主要用在米制蜗杆中,用模数m表示螺距的大小,螺距与模数的关系为: P m=πm mm所以模数螺纹的导程为:L m=kπm mm k---螺纹的头数模数螺纹的运动平衡式为:L m=l(主轴)*(58/58)*(33/33)*(64/100)*(100/97)*(25/36)*u基*(25/36)*(36/25)*u倍*12化简: m=(7/4k)u基u倍只要变换u基和u倍,就可以车削各种不同模数的螺纹d.车削径节螺纹径节螺纹主要用于英制蜗杆,其螺距大小以径节DP表示.径节代表齿轮或蜗轮折算到每英寸分度圆直径上的齿数,故英制蜗杆的轴向齿距为:L DP=π/DP in=(25.4kπ/DP)mm径节螺纹运动的平衡式为:L DP=l(主轴)*(58/58)*(33/33)*(63/100)*(100/97)*(1/u基)*(36/25)*u倍*12化简: DP=7k(u基/u倍)变换u基和u倍可得常用的24种螺纹径节.e.车削非标准螺纹和精密螺纹所谓非标准螺纹是指利用上述传动路线无法得到的螺纹.其平衡式为:L工=l(主轴)*(58/58)*(33/33)*u挂*12 mm挂轮的换置公式为:u挂=(a/b)*(c/d)=L工/12B.纵向和横向进给传动链为了减少丝杆的磨损和便于操纵,机动进给是由光杆竟溜板箱传动的.a.纵向进给传动链CA6140型车床纵向机动进给量有64种.当运动由主轴经正常导程的米制螺纹传动路线时,可获得正常进给两。
