光缆终端盒、光纤收发器、尾纤、跳线等使用

光纤跳线VS光纤尾纤VS光纤连接器光纤跳线、光纤尾纤和光纤连接器这三个概念很容易被大家所混淆，很多朋友去购买的时候很容易出现沟通错误。

为了帮助大家挑选到合适的产品，今天，我就来带大家了解一下这三者之间的区别。

什么是光纤跳线？光纤跳线(Optical Fiber Patch Cord)指的是将设备连接到光纤布线链路的跳接线，两端都有接头，有较厚的保护层，一般用于连接光端机和终端盒。

光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm～65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm～10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤跳线有哪些分类？光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single Mode Fiber Patch Cables)：常规光纤跳线用黄色表示，接头和保护套为蓝色,传输距离较长。

多模光纤(Multimode Fiber Patch Cables)：常规光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色，传输距离较短。

使用注意①光纤跳线两端光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般情况下，短波光模块使用多模光纤(橙色的光纤)，长波光模块使用单模光纤(黄色的光纤)，以保证数据传输的准确性。

②光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线种类及适用范围光纤跳线是电信领域中常见的光纤连接设备，用于连接光纤设备与光纤设备之间、光纤设备与光电器件之间的连接器件。

光纤跳线种类繁多，下面将主要介绍几种常见的光纤跳线及其适用范围。

1.单模光纤跳线单模光纤跳线是一种用于传输单一光束的光纤跳线，适用于远距离、高速传输和大容量数据传输。

单模光纤跳线具有较小的延迟和较高的带宽，适用于光纤通信、数据中心、电力系统等领域。

2.多模光纤跳线多模光纤跳线是一种用于传输多个光束的光纤跳线，适用于短距离通信和低速传输。

多模光纤跳线具有较大的延迟和较低的带宽，适用于局域网、广域网等低速数据传输领域。

3.光纤缆束跳线光纤缆束跳线是一种用于同时传输多个光信号的光纤跳线，适用于提高光信号的传输密度和效率。

光纤缆束跳线通常采用分支式结构，可以在一个跳线内传输多个信号，适用于数据中心、光纤交换机等高密度光纤连接设备。

4.高温光纤跳线高温光纤跳线是一种用于在高温环境下进行光纤传输的光纤跳线，适用于工业领域和特殊环境。

高温光纤跳线采用耐高温材料制成，可以在高温条件下保持光纤传输的稳定性和可靠性。

5.防水光纤跳线防水光纤跳线是一种用于户外和潮湿环境下进行光纤传输的光纤跳线，适用于户外通信和沿海地区的光纤连接。

防水光纤跳线采用防水材料和密封技术，能够有效地防止水分侵入光纤连接器，保证光纤传输的稳定性。

总之，不同种类的光纤跳线在不同的环境和应用场景中具有各自特点和适用范围。

选择合适的光纤跳线对于保证光纤传输的质量和稳定性至关重要，需要根据具体的需求和环境条件进行选择。

图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

光缆终端盒使用安装说明书光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。

光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。

光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。

光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。

光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。

1.环境要求a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。

b. 工作温度：室内型：-5℃~+40℃，室外型：-20℃~+60℃。

c. 储存温度:一25℃～+55℃相对湿度:不大于85%(30℃时)d. 气压:70～106kPa2.使用寿命:20年3.主要功能3.1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

3.2.具有使光缆终端免受环境影响的功能。

3.3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

3.4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

3.5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

3.6.必要时,应具有光缆分歧接续功能，功能要求。

4.结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

4.1.外壳4.1.1 外壳应方便开启，便于安装。

具有不同使用场合的安装功能。

4.1.2当需要时，应有将光缆金属构件高压防护接地引出的装置。

4.1.3 当需要时，应具有标识和记录功能。

4.1.4 应具有安装在墙壁或铁塔的固定（卡具）装置。

4.2 内部构件。

内部构件应包括以下部分:4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。

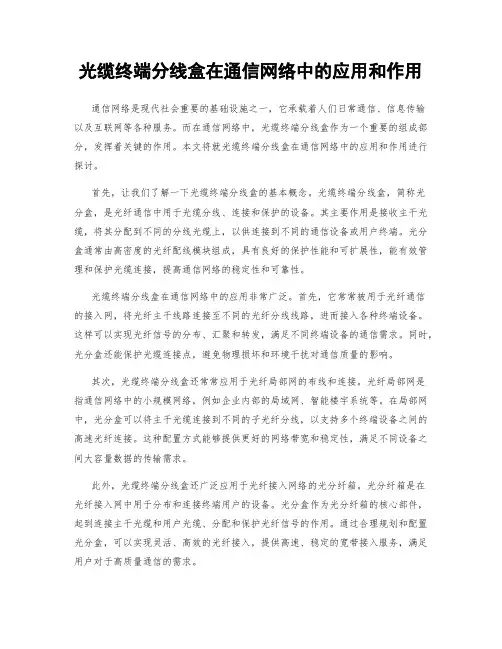

光缆终端分线盒在通信网络中的应用和作用通信网络是现代社会重要的基础设施之一，它承载着人们日常通信、信息传输以及互联网等各种服务。

而在通信网络中，光缆终端分线盒作为一个重要的组成部分，发挥着关键的作用。

本文将就光缆终端分线盒在通信网络中的应用和作用进行探讨。

首先，让我们了解一下光缆终端分线盒的基本概念。

光缆终端分线盒，简称光分盒，是光纤通信中用于光缆分线、连接和保护的设备。

其主要作用是接收主干光缆，将其分配到不同的分线光缆上，以供连接到不同的通信设备或用户终端。

光分盒通常由高密度的光纤配线模块组成，具有良好的保护性能和可扩展性，能有效管理和保护光缆连接，提高通信网络的稳定性和可靠性。

光缆终端分线盒在通信网络中的应用非常广泛。

首先，它常常被用于光纤通信的接入网，将光纤主干线路连接至不同的光纤分线线路，进而接入各种终端设备。

这样可以实现光纤信号的分布、汇聚和转发，满足不同终端设备的通信需求。

同时，光分盒还能保护光缆连接点，避免物理损坏和环境干扰对通信质量的影响。

其次，光缆终端分线盒还常常应用于光纤局部网的布线和连接。

光纤局部网是指通信网络中的小规模网络，例如企业内部的局域网、智能楼宇系统等。

在局部网中，光分盒可以将主干光缆连接到不同的子光纤分线，以支持多个终端设备之间的高速光纤连接。

这种配置方式能够提供更好的网络带宽和稳定性，满足不同设备之间大容量数据的传输需求。

此外，光缆终端分线盒还广泛应用于光纤接入网络的光分纤箱。

光分纤箱是在光纤接入网中用于分布和连接终端用户的设备。

光分盒作为光分纤箱的核心部件，起到连接主干光缆和用户光缆、分配和保护光纤信号的作用。

通过合理规划和配置光分盒，可以实现灵活、高效的光纤接入，提供高速、稳定的宽带接入服务，满足用户对于高质量通信的需求。

此外，光缆终端分线盒在光纤通信的维护和管理中也有重要的作用。

通过合理布置和标识光分盒，可以方便管理人员在维护和故障排查时快速定位光缆连接和信号传输的问题所在。

尾纤:一端是端接好的连接器，一端是光纤（好像跳线剪断一头）；作用是熔接，光缆敷设好后，一端需要连接在光纤连接器上，所以将光缆的末端和尾纤的没有头的一端溶解起来，这样光缆就有了连接器，可以与设备相连。

跳纤:两端都是端接好的连接器，好像两根尾纤连在一起，作用是直接连接设备的端口。

光纤:由玻璃制成，用来传输光信号，分为多模、单模等（现在也有塑料光纤但应用不普遍）。

光缆:由光纤、光纤外皮、抗拉层、最外层外皮组成，光纤是光缆的一部分，光缆是包含一套整体的结构。

两头都有衔接器的光纤叫光纤跳线，常见的光纤跳线有单模光纤跳线和多模光纤跳线。

单模光纤跳线多用黄色来表示，传输距离较长，多模光纤跳线多用橙色来表示，传输距离较短。

除此之外，按接口类型来分，光纤跳线还分为FC光纤跳线、SC光纤跳线、ST光纤跳线、PC光纤跳线、APC光纤跳线、LC光纤跳线、D4光纤跳线、DIN光纤跳线、MU光纤跳线、MT光纤跳线等。

光纤跳线长度的规格普通有0.5m、1m、2m、3m、5m、10m等。

尾纤又叫猪尾线，只需一端有衔接头，而另一端是一根光缆纤芯的断头，经过熔接与其他光缆纤芯相连，常呈如今光纤终端盒内，用于衔接光缆与光纤收发器(之间还用到耦合器、跳线等)。

尾纤分为多模尾纤和单模尾纤。

多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。

单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。

尾纤的作用主要是用于衔接光纤两端的接头，尾纤一端跟光纤接头熔接，另一端经过特殊的接头(ST、SC、LC、MTRJ)跟光纤收发器或光纤模块相连，构成光数据传输通路。

其中ST接头普通都是先用耦合器转接，再衔接到光纤收发器或光纤模块上。

⼀篇⽂章读懂光纤接头、尾纤、耦合器、终端盒的作⽤与接法！前⾔在智能化弱电⾏业中，涉及到摄像头的远距离传输，我们都会给客户推荐使⽤光纤。

光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。

下⾯我们⼀起来聊聊这些光纤配套设备的作⽤与接法！正⽂1、光纤接头说起光纤跳线，总会想到⼀个很尴尬的现状，就是很多智能化弱电新⼈分不清楚光纤接头类型，分不清我们平时⼝中的⼤⽅头、⼩⽅头、圆旋头对应的英⽂缩写型号。

其实这些接头英⽂缩写在弱电项⽬中经常被提到，但最常⽤的光纤接头主要有以下4种。

光纤连接⽰意图①⼤⽅头接头⼤⽅头接头即SC型接头，其外壳呈矩形，所采⽤的插针与耦合套筒的结构尺⼨与⼩⽅头完全相同。

⼤⽅头跳线采⽤了插拔销闩式的紧固⽅式，不需要旋转，插拔操作很⽅便，⽽且介⼊损耗波动较⼩。

具有抗压强，安装密度⾼等优点，这种接⼝在光纤收发器中较为常见！⼤⽅头SC接⼝②⼩⽅头接头⼩⽅头接头即LC型接头，⼩⽅头接头采⽤模块化插孔（RJ）闩锁的紧固⽅式，即插即⽤，是现下最为流⾏的⼀种光纤跳线，它能有效地减少空间的使⽤，适合⾼密度连接,这种接⼝⼀般在光模块中较为常见！⼩⽅头LC接⼝③圆旋头接头圆旋头接头即FC型接头，圆旋头接头采⽤了螺丝扣的紧固⽅式，外部加强⽅式是采⽤⾦属套，插⼊设备后较为牢固，连接器不容易脱落，⼀般在ODF侧采⽤。

圆旋头FC接⼝④卡接式圆型接头卡接式圆型接头即ST型接头，卡接式圆型接头外壳呈圆形，紧固⽅式为螺丝扣。

卡接式圆型ST型接⼝2、光纤尾纤只有⼀端有连接头，⽽另⼀端是⼀根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，⽤于连接光缆与光纤收发器，之间还⽤到耦合器、跳线等。

光纤尾纤分类与跳线⼀样，⼀根跳线切开成两个尾纤。

光纤尾纤3、耦合器光纤耦合器是光纤与光纤之间进⾏可拆卸连接的器件，它是把光纤的两个端⾯精密对接起来，以使发射光纤输出的光能量能最⼤限度地耦合到接收光纤中去，并使其接⼊光链路从⽽对系统造成的影响减到最⼩。

光纤收发器使用方法
光纤收发器是一种用于转换光信号和电信号之间的装置，具有广泛的应用。

以下是光纤收发器的使用方法：
步骤1：检查收发器。

检查光纤收发器是否符合规格和使用条件。

检查它是否有任何损坏或缺陷。

如果有问题，请联系制造商进行更换或维修。

步骤2：连接光缆。

在连接光缆前，清洁光缆末端接口和收发器光口。

将端口小心地插入收发器光口中，并确保端口连接到它应该连接的端口上。

步骤3：连接电缆。

将电缆插入收发器上的电口中。

确保正确地连接电缆或电源适配器。

步骤4：测试。

当连接完光缆和电缆后，您可以使用测试设备测试收发器是否正常工作。

测试工具可以检测光纤收发器的光缆连接，应确保信号正常传输和光缆连接牢固可靠。

步骤5：使用。

在光纤收发器完成了连接和测试后，您可以开始使用它来传输数据或信号。

根据使用情况选择相应的传输协议或频段。

务必安装光纤收发器的驱动程序，并遵守制造商提供的相关使用说明。

一、光缆终端盒、光端盒、光线收发器：1、光缆终端盒：就是前后两端光缆对接时所要用到的法兰盘盒。

简单的说就是光缆变为光缆跳线所用的中间设备。

2、光端盒：同上是一个东东。

3、光线收发器：以太网协议数据包收发器。

就是一个以光缆接入分出RJ45的一个收发器。

用于办公网络服务器。

二、光纤配线架简介编辑ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

2外观结构编辑1、机架结构形式1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。

其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。

门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构结构应牢固，装配应具有一致性和互换性，紧固件无松动。

外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。

纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志结构装置上的文字、图形、符号和标志应清晰、完整、无误。

3材料编辑防腐蚀性能ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。
