电感元件的识别

电感的识别与检测方法电感是一种重要的电子元件，广泛应用于各种电路中。

在实际应用中，正确识别和检测电感的参数是非常重要的，本文将介绍电感的识别与检测方法。

一、电感的识别方法1. 通过外观进行识别通常情况下，通过外观可以初步判断一个元件是否为电感。

一般来说，电感外形较小，有铁芯或不锈钢桶等结构，表面包覆绝缘层或漆包线。

而其他元件如电容、二极管等则没有这些特征。

2. 通过标记进行识别在现代工业生产中，大多数电子元器件都会在外壳上打上标记以便于辨认。

对于标准化的电感来说，它们通常会在外壳上标注着其参数信息，如品牌、型号、规格等。

因此，在购买或使用时可以根据这些信息来确定其类型和参数。

3. 通过测试进行识别如果以上两种方法无法确定一个元件是否为电感，则需要进行测试。

可以使用万用表或LCR表来测试元件的阻抗值和频率响应曲线等参数信息。

如果阻抗值随频率变化呈现出“L”形，则可以确认该元件为电感。

二、电感的检测方法1. 使用LCR表进行检测LCR表是一种专门用于测试电感、电容和电阻等元件参数的仪器。

使用时，将待测元件连接到LCR表上，设置相应的测试参数后进行测试。

通过测试结果可以确定该元件的参数信息，如电感值、品质因数等。

2. 使用示波器进行检测示波器是一种用于显示信号波形的仪器，也可以用于检测电感。

将待测元件连接到示波器上，再接入一个信号源产生一个频率为几十赫兹到几千赫兹的正弦波信号。

通过观察示波器显示出来的波形特征，可以确定该元件是否为电感，并且可以计算出其参数信息。

3. 使用磁场探头进行检测磁场探头是一种专门用于检测磁场强度和方向的仪器。

在使用时，将待测元件放置在探头附近，并设置相应的测试参数后进行测试。

通过测试结果可以确定该元件是否为电感，并且可以计算出其参数信息。

综上所述，通过外观、标记和测试等方法可以初步判断一个元件是否为电感，并且通过LCR表、示波器和磁场探头等仪器可以确定其参数信息。

在实际应用中，正确识别和检测电感的参数非常重要，可以避免因电感参数不匹配而引起的电路故障和性能下降等问题。

电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。

识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。

本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。

1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。

1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。

常见的被动元器件有电阻、电容、电感、电位器等。

识别被动元器件的方法如下：色条纹的环形组件表示。

读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。

•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。

其中，u表示微法，F表示法拉。

也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。

值和单位的标记表示，例如100mH。

其中，m 表示毫亨，H表示亨利。

•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。

其中，k 表示千欧姆，Ω表示欧姆。

有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。

1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。

常见的主动元器件有二极管、三极管、集成电路等。

识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。

标识通常包含二极管的型号和制造商信息。

•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。

标识通常包含三极管的型号和制造商信息。

•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。

标识通常包含集成电路的型号和制造商信息。

2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。

以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。

阻值是电阻的阻抗大小，单位为欧姆（Ω）。

电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。

2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。

3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。

4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。

5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。

6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。

7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。

8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。

9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。

10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。

总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。

07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。

二、器材1．数字万用表。

2．各种常用电子元器件。

3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。

1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2．电位器（1）用万用表测量电位器固定端的阻值。

(2）用万用表检测电位器活动端的性能。

3．电容器(1)根据电容器的标志识别电容器的容量。

（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。

（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。

常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。

（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。

然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。

4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。

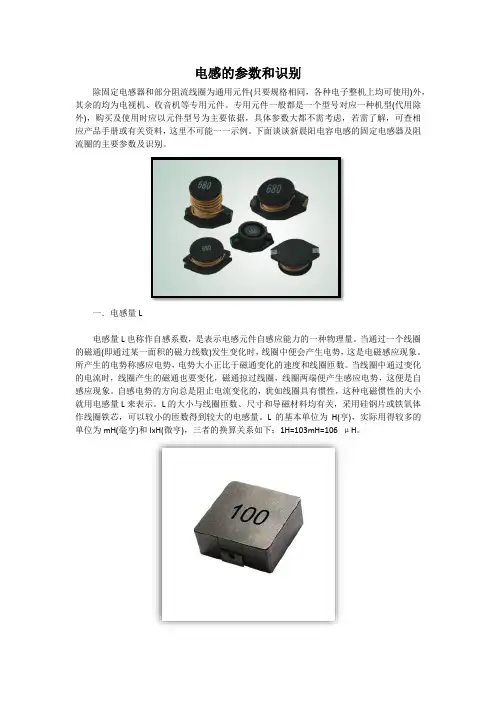

电感的参数和识别除固定电感器和部分阻流线圈为通用元件(只要规格相同，各种电子整机上均可使用)外，其余的均为电视机、收音机等专用元件。

专用元件一般都是一个型号对应一种机型(代用除外)，购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。

下面谈谈新晨阳电容电感的固定电感器及阻流圈的主要参数及识别。

一．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。

当通过一个线圈的磁通(即通过某一面积的磁力线数)发生变化时，线圈中便会产生电势，这是电磁感应现象。

所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。

当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。

自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。

L的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。

L的基本单位为H(亨)，实际用得较多的单位为mH(毫亨)和IxH(微亨)，三者的换算关系如下：1H=103mH=106 μH。

二．感抗XL感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q 等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。

前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。

XL与线圈电感量L和交流电频率f成正比，计算公式为：XL(Ω)=2лf(Hz)L(H)。

不难看出，线圈通过低频电流时XL小。

通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。

通过高频电流时XL大，若L也大，则近似开路。

线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。

电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。

2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。

3.能掌握电感的相关知识，学会电感识别与检测的方法。

在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。

电子元器件是元件和器件的总称。

电子元件是指在工厂生产加工时不改变分子成分的成品。

例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件是指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。

电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。

2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。

色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。

图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

例如：图1－2 电阻直标法可以读出大小：510Ω ±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。

炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。

第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。

电感的识别方法电感作为一个基本的电子元件，具有很重要的作用。

在电路设计和研究过程中，电感通常被用来滤波，调整电路的频率响应和阻抗特性。

因此在生产、维护和使用电子设备时需要对电感进行识别。

本文将探讨电感的识别方法。

1.通过外观识别电感首先，可以通过观察元件的外观来识别它是否为电感。

一般来说，电感通常是一个圆柱形或螺旋形的元件，外表通常带有颜色和标记。

在选择电感时，需要关注元器件的名称、标准值和封装类型，这些将有助于区分不同种类的电感。

2.使用万用表测量电感除了通过外观识别电感，还可以使用万用表来测量电感。

用万用表测量电感时，需要将电感与万用表的测试端子连接。

在万用表上选择电感测试模式，然后记录电感读数。

不同的电感有不同的标准值和电感系数，通过比较读数和标准值，就可以判断电感是否正常工作。

3.通过一个简单的测试电路，识别电感在电路设计和研究过程中，可以通过简单的测试电路来确定电感。

首先，选择一个合适的电感测试电路，然后将电感与电路中的信号源、负载和滤波电容器连接起来。

通过测试电路，可以确定电感的阻抗、频率响应和工作状态。

4.使用专业的电感测试设备除了以上的方法，还可以使用专业的电感测试设备来识别电感。

专业的测试设备可以提供更精确和详细的测试参数和读数，可以检测电感的一些特殊参数，如磁芯和线圈的特性。

通过专业测试设备，可以确定电感的工作状态、质量和寿命，并提供更详细的测试报告和数据。

总结：综上所述，电感的识别方法多种多样，可以从外观、万用表测试、测试电路和专业测试设备等多个方面进行识别。

在实际应用中，需要根据实际情况和要求，选择合适的识别方法。

良好的电感设计和选择将有助于提高电子设备的性能和可靠性。

电感的识别方法电感是一种常见的电子元器件，它的主要作用是存储和传输能量。

在电子电路中，电感经常用于滤波、耦合、稳压等方面的应用。

在工程实践中，识别电感的参数和特性是非常重要的。

本文将介绍几种常见的电感识别方法。

一、外观识别我们可以通过观察电感的外观来初步判断其类型。

常见的电感类型有线圈式电感、铁芯电感和磁珠电感等。

线圈式电感通常是由导线绕成线圈形状，外观呈圆柱状；铁芯电感在线圈的中心插入一个铁芯，外观呈螺旋状；磁珠电感则是一种小型的电感元件，外观呈珠状。

二、标识识别电感上通常会有一些标识，可以通过这些标识来识别电感的参数。

常见的标识有电感值、容差、工作频率等。

电感值通常用单位“H”来表示，容差则表示电感值的允许误差范围。

工作频率是指电感所适用的频率范围。

通过标识识别，我们可以初步了解电感的基本参数。

三、电感测量除了外观和标识识别之外，我们还可以通过一些测量方法来准确地识别电感的参数。

常用的电感测量方法有交流电桥法、LC振荡法和瞬态法等。

1. 交流电桥法交流电桥法是一种常用的电感测量方法。

它利用电桥平衡原理，通过改变电桥的参数来测量电感。

通过调节电桥的平衡，我们可以得到电感的准确值。

2. LC振荡法LC振荡法是一种简单而实用的电感测量方法。

它利用了LC谐振电路的特性，通过调节电容和电感的数值，使得LC谐振电路的频率达到最大值。

通过测量谐振频率，可以得到电感的准确值。

3. 瞬态法瞬态法是一种利用电感的响应特性来测量电感的方法。

当电感所接入的电路发生突变时，电感会产生相应的电压变化。

通过测量这个电压变化，可以得到电感的准确值。

四、电感特性分析除了识别电感的参数之外，我们还可以通过一些特性分析来了解电感的工作情况。

常见的电感特性包括自感、耦合系数和饱和电流等。

1. 自感自感是指电感自身产生的感应电势。

自感的大小与电感的线圈数目、线圈形状和线圈之间的互相影响有关。

通过测量自感，可以评估电感的质量和性能。

2. 耦合系数耦合系数是指两个电感之间的能量传输程度。

电感的参数和识别电感是一种重要的电子元件，广泛应用于电路中。

它是利用线圈中的电流产生的磁场，来储存和释放能量的一种装置。

电感的参数和识别对于电路设计和故障排除非常重要。

本文将详细介绍电感的参数和识别方法。

一、电感的参数1. 电感值（Inductance）：电感值是描述电感器件储存磁场能量的能力的参数，单位为亨利（H）。

电感值越大，电感器件储存的能量越多。

2. 电感系数（Inductance coefficient）：电感系数是指在特定条件下，电感值随着线圈中的磁场变化率的比例系数。

电感系数越大，磁场变化率对电感值的影响越大。

3. 电感线圈的直流电阻（DC resistance）：电感线圈中存在一定的电阻，电阻越小，线圈的损耗越小。

4. 电感线圈的交流电阻（AC resistance）：电感线圈中的交流电阻受到频率的影响，频率越高，交流电阻越大。

5. 电感线圈的负载功率因数（Power factor）：电感线圈的负载功率因数是指电感线圈的视在功率与有功功率之比，用于描述电感线圈对电路的影响。

6. 频率响应（Frequency response）：电感器件对频率的响应特性，即电感值随频率变化的规律。

一般情况下，电感值随频率增加而减小。

7. 电感线圈的最大电流（Maximum current）：电感线圈能够承受的最大电流值，超过该值会导致电感线圈损坏。

二、电感的识别方法为了正确使用和识别电感器件，以下是几种常用的电感识别方法：1.标识识别法：电感器件通常会在外壳上印刷有相关的标识信息，如电感值、电流容量等。

通过查看标识信息可以了解电感器件的参数。

2.测试仪器识别法：可以使用万用表、LCR表等测试仪器对电感进行测量，获取电感值、电阻等参数信息。

3.外观特征识别法：根据电感器件的外观特征来进行识别。

不同类型的电感器件外观形状、尺寸、连接方式等有所不同，可以根据这些特征进行初步判断。

4.磁性识别法：电感器件由于具有磁性，可以使用磁铁靠近电感器件来判断其磁性。

电感元件的特性、种类及参数识别方法图文说明1. 电感特性电感器，简称电感，是将电能转换为磁能并储存起来的元件，在电子系统和电子设备中必不可少。

其基本特性如下：通低频、阻高频、通直流、阻交流。

也就是说，高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易地通过它。

电感线圈对直流电的电阻几乎为零。

电感在电路中主要用于耦合、滤波、缓冲、反馈、阻抗匹配、振荡、定时、移相等。

电感在电路原理图中，电感常用符号“L”或“T”表示，不同类型的电感在电路原理图中通常采用不同的符号来表示。

电感器磁心电感器磁芯有间隙的电感器带磁芯连续可调的电感器可调电感器微调电感器图1.15 电感逻辑符号2.电感的容量表示法电感量的基本单位是亨利(H)，简称亨，常用单位有毫亨（mH）、微亨（μH）和纳亨（nH）。

他们之间的换算关系为：1H=103mH=106μH=109nH。

(1)直标法直标法是将电感的标称电感量用数字和文字符号直接标在电感体上，电感量单位后面的字母表示偏差。

如图1.16所示。

图1.16 电感直标法(2)文字符号法文字符号法是将电感的标称值和偏差值用数字和文字符号法按一定的规律组合标示在电感体上。

采用文字符号法表示的电感通常是一些小功率电感，单位通常为nH 或μH。

用μH做单位时，“R”表示小数点；用“nH”做单位时，“N”表示小数点。

图1.17文字符号法(3)色标法色标法是在电感表面涂上不同的色环来代表电感量（与电阻类似），通常用三个或四个色环表示。

识别色环时，紧靠电感体一端的色环为第一环，露出电感体本色较多的另一端为末环。

注意：用这种方法读出的色环电感量，默认单位为微亨（μH）。

图1.18电感色标法色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。

具体请对照下表1.4。

表1.4 电感色标法标称电感量及偏差为22uH，±5%的电感器其色码为：红+红+黑+金；标称电感量及偏差为1.0uH，±10%的电感器其色码为：棕+黑+金+银。

电感的识别与检测方法电感是电子电路中常见的元件之一，其主要作用是存储和传输电能。

为了保证电路正常工作，需要对电感进行识别和检测。

本文将介绍电感的识别和检测方法。

一、电感的识别方法1. 颜色识别法电感的外壳通常是有色的，不同颜色的外壳代表着不同的电感值。

例如，棕色、红色和橙色的电感外壳分别代表1、2和3个0的电感值，而黄色、绿色和蓝色的电感外壳分别代表4、5和6个0的电感值。

因此，可以根据电感外壳的颜色来初步判断其电感值。

2. 电感值测量法如果需要更加精确地识别电感的电感值，可以使用万用表等测试仪器来进行测量。

将测试仪的电极分别接触到电感的两端，然后读取测试仪的显示值即可得到电感的电感值。

二、电感的检测方法1. 直流电阻测量法直流电阻测量法是一种简单而实用的电感检测方法。

将万用表调至电阻档位，并将测试仪的电极分别接触到电感的两端。

然后，记录下测试仪的显示值，并将测试仪的电极交换位置后再次测量。

如果两次测量的显示值相同，则说明电感正常；如果两次测量的显示值不同，则说明电感存在问题。

2. 交流电压测量法交流电压测量法是一种常用的电感检测方法。

将交流电源连接到电感的两端，然后使用示波器等测试仪器来测量电感的电压波形。

如果电感正常，其电压波形应该是正弦波；如果电感存在问题，则电压波形会发生变形。

3. 频率响应测量法频率响应测量法是一种高精度的电感检测方法。

该方法需要使用信号发生器和频谱分析仪等测试仪器。

将信号发生器连接到电感的两端，并逐渐改变信号的频率，然后使用频谱分析仪来分析电感的频率响应。

如果电感正常，其频率响应应该是平坦的；如果电感存在问题，则频率响应会出现不规则的变化。

电感的识别和检测是电子电路中非常重要的一部分。

通过合适的识别和检测方法，可以保证电路中的电感正常工作，从而提高电路的稳定性和可靠性。
