电感元件的识别与检测详解

3.磁芯电感器
（4）带磁芯心微调电感器
（3）色环电感器
（5）偏转线圈
看一看电感器的外形
各种电感器
六、电感器的主要参数
（1）电感量及偏差电感量是表示电感线圈电感数值大小的量。
通常电感线圈表面所标注的电感量为标称电感量，线圈的实际电感量与名义电感量之间的误差为电感线圈的偏差。
（2）品质因数
（2）文字符号法
文字符号法是利用文字和数字的有机结合将标称电感量、允许误差等参数标注在电感器上的一种方法，通常用在一些小功率的电感器。其单位一般为nH或 H，分别用n或R表示小数点的位置。
如：4R7表示电感量为4.7H。
练一练电感器的识读与检测
1．电感器的标注方法及识读（3）色标法
色标法是用不同颜色的色环或色点在电感器表面标出电感量和误差等参数的方法。单位为H，
变压器型号命名
序号，用数字表示功率，用数字表示（单位用VA或W标志，但RB型除外）主称，用字母表示
例如：DB-50-2为50VA电源变压器
2024/7/17
25
五、电感器标注方法
• 1、直标法在采用直标法时，直接将电感量标在电感器外壳上，并同时标允许偏差。
65μH
电感量：65μH
2024/7/17
电感线圈
低频变压器
高频变压器 6
1、按外形:空心线圈与实心线圈。
2、按绕线结构分类： • 单层线圈：这种线圈
电感量小，通常用在高频电路中，要求它的骨架具有良好的高频特性，介质损耗小。
•多层线圈：多层线圈可以增大电感量，但线圈的分布电容也
随之增大。
8
2、按绕线结构分类：
❖峰房线圈：峰房线圈在绕制时导线不断以一定的偏转角在骨架上偏转绕向，这样可大大减小线圈的分布电容。

《电感的识别与检测》课件

移动通信
在移动通信基站中，电感用于信号处理和滤波，确保信号的稳定传输和接收。
05
电感的发展趋势与展望
高性能电感的发展趋势
高频性能提升
随着通信技术的发展，对电感的高频性能要求越来越高，高性能
电感正朝着高频化方向发展。
低功耗设计
随着便携式电子设备的普及，低功耗电感成为研究热点，以延长
设备使用时间。
在UPS中，电感用于储能和滤波，确保在电源故障时提供稳定的电力供应。
在电机控制系统中，电感用于实现电流检测和控制，以优化电机性能。
电感在无线通信中的应用
射频识别（RFID）
电感在RFID系统中作为天线使用，通过无线电波传输数据。
无线充电
在无线充电系统中，电感作为传输能量的媒介，通过磁场耦合实现电力的无线传输。
电感的作用与重要性
总结词
电感在电路中起到滤除高频噪声、稳定电流、储存能量等作用，对电子设备的性能和稳定性具有重要意义。
详细描述
电感在电路中通常用于滤除高频噪声，如电磁干扰（EMI）等，以保护电路免受干扰。同时，电感还能起到稳定电流的作用，为电子设备提供稳定的能量供应。此外，电感还能储存磁场能量，以便在需要时释放，为电路提供所需的能量。
《电感的识别与检测》ppt课件
目录
• 电感的基本概念 • 电感的识别方法 • 电感的检测技术 • 电感的应用与案例 • 电感的发展趋势与展望
01
电感的基本概念
电感的定义
总结词
电感是一种电子元件，能够存储磁场能量。
详细描述
电感通常由线圈绕在磁芯上制成，当电流通过线圈时，会在磁芯中产生磁场，从而存储磁场能量。电感在电路中起到滤波、振荡、延迟和陷波等作用。

电感器的识别与检测ppt课件

3
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
4.电感器的电路符号
固定电感
磁芯电感
可调电感
铁芯电感
可调铁芯电感
5.感抗:电感器对交流电所呈现的阻力称之为感抗，用符号“XL”表示，单位为Ω。感抗等于电感器两端交流电压（有效值）与通过电感器的交流电流（有效值）的比值。感抗XL分别与交流电的频率f 和电感器的电感量L成正比，即 XL=2 лfL（Ω）。
需要说明的是：在检测电感器时，数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量，否则，测试的结果将会与实际值有很大的误差。
由于电感器属于非标准件，不像电阻器那样可以方便地检测，且在有些电感体上没有任何标注，所以一般要借助图纸上参数标注来识别其电感量。在维修时，一定要用与原来相同规格、参数相近的电感器进行代换。
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
一.电感器的基本知识 ຫໍສະໝຸດ . 电感器的分类三.电感器的实物图解四.电感器的识别五.电感器的主要参数六.电感器的好坏测量七.电感器的应用
1.标称电感量
它表示线圈产生自感电动式的大小，基本单位是亨利（H ），常用的单位有毫亨（mH）和微亨（μH）。换算单位为；
1H = 103mH = 106uH
2.品质因数
它是衡量线圈品质好坏的一个物理量，用字母“Ｑ”表示。Ｑ值越高，表明电感线圈功耗越小，效率越高，则 “品质”越好。Ｑ值与线圈的结构（导线粗细、多股或单股、绕法、磁芯）有关。

项目6电感器的识别与测量ppt课件

篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统

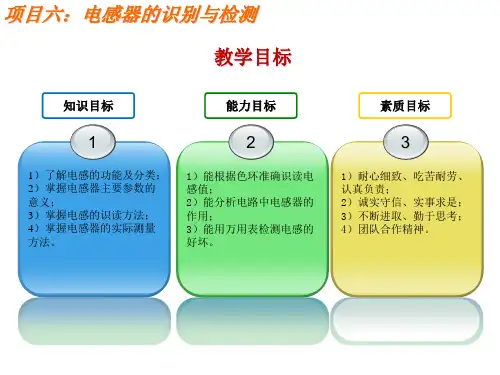

项目六：电感器的识别与检测
额定电流：额定电流是指电感器正常工作时，允许通过的最大
电流。若工作电流大于额定电流，电感器会因发热而致参数改变，严重时会被烧毁。额定电流也是一个重要的参数，特别是对高频扼流线圈和大功率的谐振线圈。
当线圈中流过交变电流时，线圈周围就会产生交变磁场，利用这个特性可制作继电器，电磁阀等电子元件。
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
项目六：电感器的识别与检测
（2）电感器对交变电流的阻碍作用
电感线圈由于匝数很少，其直流电阻很小，对直流电的阻碍作用可忽略不计。但是电感线圈对交变电流却有较大的阻碍作用，其大小称为感抗，单位是欧姆，电感越大，频率越高，感抗就越大。
篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
项目六：电感器的识别与检测
2.电感器的分类
按线圈中有无磁性材料分类：空芯电感（线圈内无磁性材料）、磁芯电感（线圈内有铁氧体磁性材料)。按工作性质分类：天线线圈振荡线圈扼流线圈、陷波线圈。按绕线结构分类：单层线圈多层线圈蜂房式线圈。按工作频率分类：高频线圈、低频线圈。按结构特点分类：磁芯线圈可变（可调）电感线圈、色码电感线圈、无磁芯线圈等。按有无引线分类：有引线电感器、无引线电感器（又称为贴片电感器），主要用在如计算机等高档精密电子设备中。
对于电感线圈匝数较多、线径较细的线圈，读数会达到几十甚至几百。通常情况下，线圈的直流电阻只有几欧姆。如果电感器损坏，多表现为发烫或电感磁环明显损坏。

电感器识别与检测

电感器检测技术
电感器检测的基本原理
电感器检测技术是通过测量电感器的电感量、品质因数、分布电容等参数，以评估其性能和状态的一种技术。
电感器检测的基本原理基于电磁感应定律，通过测量电感器在交流或直流激励下的响应，可以推导出其电感量、品质因数等参数。
在电感器检测中，常用的方法有阻抗分析法、Q值测量法、电感器电桥法等，这些方法各有优缺点，应根据实际情况选择合适的检测方法。
电感器在电磁炉中的应用
电磁炉工作原理：利用电感器产生高频磁场，使铁质锅体在磁场内产生涡流，从而产生热量
电感器在电磁炉中的选型要求：电感量、匝数、线径等参数需根据实际需求进行选择，以保证电磁炉的正常工作
添加标题
添加标题
添加标题
添加标题
电感器在电磁炉中的作用：产生高频磁场，控制电流的通断，实现加热和保温功能
电感器在电磁炉中的检测方法：通过测量电感量、电阻值等参数，判断电感器是否正常工作
电感器选用与常见问题处理
电感器的选用原则与技巧
根据电路需求选择合适的电感器类型和规格考虑电感器的额定电流和电压，确保安全使用考虑电感器的品质因数和分布电容等参数，以满足电路性能要求考虑电感器的封装和尺寸，以确保其适应电路板布局和生产工艺要求
处理方法：检查线圈松动或磁芯磁饱和，调整线圈间距或更换磁芯材料
常见问题：漏磁严重处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁
电感器的维修与保养
定期检查电感器的外观，确保无破损或变形
检查电感器的绝缘性能，确保无老化或破损
定期清理电感器表面灰尘和污垢，保持清洁
工作原理：电感器的工作原理是基于楞次定律，即感应电流产生的磁场总是阻碍原磁场的变化。当电感器中的电流发生变化时，它会产生一个反向的电动势，以阻碍电流的变化。这个反向电动势会产生一个磁场，该磁场会抵消原磁场的变化，从而保持电感器中的电流稳定。

电感元件的识别与测试全套PPT

绝缘材料：变压器的绝缘材料除骨架外，还有层间绝缘材料及浸渍材料（绝缘漆）等。
2R2 2.2 2.2μH J 一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合，对线圈Q值提出适当的要求。
图1-3-1 直标法示例
输入变压器的次级线圈线径细、匝数多，直流电阻较大，有数百欧。
首先将万用表功能置于测量电感档，然后用两根表笔分别接触电感两引脚，读取表内显示数值，即为电感量。
K
含义 ±5%
±10%
102
1000 1mH
103 10000 10mH
M
±20%
1
如下图1-3-1所示，其中，22µH，I=50mA，允许误差5％。
图1-3-1 直标法示例
2
2
图1-3-6 电桥测试电感
DB—20—3表示20W的电源变压器。
考核项目
考核内容及要求
用低Q值线圈与电容器组成的谐振电路，其谐振特性不明显。
变压器输出功率和电流的测试变压器输出功率和电流的测试
100
10 10μH
1H=103 mH =106 uH 在音频放大电路中，输入变压器用作音频前置级与音频功放级间的音频信号耦合用；
电感线导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比就是电感； L/PL 收音机、电视机专用线圈圈 101 100 100μH 因此直流电阻最小，只有数欧；
能够进行误差分析
结果分析电子元器件性能分析
电子元器件使用情况分析
能够完成报告书所有测试内容
任务书书写书写规范
是否有拓展知识
安全操作
工作态度及纪律仪器设备安全文明操作
总分

教学课件《识别与检测电感器》优质课件PPT

导线绝缘漆是否有划痕？口是口否
磁性材料有无缺损？口是口否
线圈绕组是否清洁？口是口否
接线是否有断裂？口是口否
识别与检测电感器
任务2
2.检测直流电阻
选用R*1Ω档位；
测试前应注意欧姆调零；
检测电感器
识别与检测电感器
任务2
检测电感器
3.检测绝缘电阻
选用R*10KΩ档位；
测试前应注意欧姆调零；
用万用表测量绝缘电阻
识别与检测电感器
识别与检测电感器
计算机主机电源电路
液晶电视机电路
识别与检测电感器
任务1
识别电感器
1.电感器基本知识
电感器用绝缘导线绕成一匝或多匝以产生一定
自感量的电子元件，常称电感线圈，简称线圈。电
感器是电子电路中常用的元器件之一，在电路中用
表示。
识别与检测电感器
任务1
识别电感器
2.电感器的分类
按结构形式分：固定/可变电感器
按导磁体性质分：空心/铁心/磁心/铜心电感器
按绕线结构分：单层/多层/蜂房式线圈
按用途分：天线/振荡/扼流/陷波/偏转线圈
识别与检测电感器
任务1
识别电感器
3.认识常见电感器的外形及图形符号
（1）空心电感器
空心电感器，又称空心电感线圈，由导线一圈靠一圈地绕在绝缘管
上，导线彼此互相绝缘，绝缘管是空心的。
上制成。
图形符号
识别与检测电感器
任务
识别电感器
3.认识常见电感器的外形及图形符号
（4）可调电感器
可调电感器。又称可调电感线圈，是在线圈中加装磁心，并通过调
节其在线圈中的位置来改变电感量。
图形符号

常用电子元器件识别与检测ppt

集成化
利用微处理器和其他智能技术实现电子元器件的自动控制和优化，提高性能和可靠性。
智能化
采用环保材料和工艺，减少电子元器件对环境的影响，降低能源消耗。
绿色化
02
电阻器的识别与检测
线绕电阻器
线绕电阻器是用电阻丝在绝缘材料上绕制而成的一种电阻器件，特点是精度高、稳定性好、温度系数小，缺点是成本较高、体积较大。
xx年xx月xx日
常用电子元器件识别与检测ppt
目录
contents
电子元器件基础知识电阻器的识别与检测电容器的识别与检测电感器的识别与检测二极管的识别与检测三极管的识别与检测其他常用电子元器件的识别与检测
01
电子元器件基础知识
电阻器
电阻器是用于控制电路中的电流和电压的电子元件。
电容器是一种储存电荷的电子元件，用于过滤电路中的交流电。
NPN型三极管、PNP型三极管
特点
具有电流放大作用，可对信号进行放大、开关、检测等功能
三极管的分类与特点
标识
型号、极性、功率等参数
测量
万用表测量三极管电阻值，判断其好坏
三极管的标识与测量
三极管的选用
根据电路要求选用不同类型和型号的三极管
注意三极管的热设计，确保其散热良好
考虑电路的极限参数，如电压、电流、频率等
电感器是一种储存磁能的电子元件，用于滤波、调谐和能量转换等。
二极管是一种只允许电流从一个方向流过的电子元件，用于整流、检波和开关等。
三极管是一种可以控制电流的电子元件，用于放大信号、振荡和开关等。
电子元器件的分类与作用
电容器
二极管
三极管
电感器
电子元器件的基本参数
电容器的基本参数
标称容量、耐压、误差等。

电感器知识优质课件ppt

第二节电感器
& 知识目标： 1．了解实际电感元件，了解电感的概念,会识别电感器。 2．能判断电感器好坏，了解其应用。 & 能力目标： 1．识别电感器。 2．判断电感器好坏。（难点）
& 情感目标：
引导学生体验探索学习、合作学习的乐趣。
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
VIP有效期内享有搜索结果页以及文档阅读页免广告特权，清爽阅读没有阻碍。
知识影响格局，格局决定命运！多端互通
抽奖特权
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。开通VIP后可以在VIP福利专区不定期抽奖，千万奖池送不停！
福利特权
开通VIP后可在VIP福利专区定期领取多种福利礼券。
2、文字符号法文字符号法是将电感器的标称值和允许偏
差值用数字和文字符号按—定的规律组合标注在电感体上。
采用这种标示方法的通常是一些小功率电感器，其单位通常为nH（纳亨）或pH（皮亨），用N或R代表小数点。
例如：4N7表示电感量为4.7 nH，4R7则代表电感量为4.7 uH；47 N表示电感量为47 nH。
（1）被测电感器电阻值太小。说明电感器内部线圈有短
路性故障，注意测试操作时，一定要先认真将万用表调零，并仔细观察指针向右摆动的位置是否确实到达零位，以免造成误判。当怀疑电感器内部有
短路性故障时，最好是用R×1
Ω挡反复多测几次，这样才能作出正确的判断。
（2）被测电感器有电阻值。电感器直流电阻值的大

课题三电感的识别与检测PPT教案

常用的电感线圈的外形及电路符号如下图6-1 。
图6-1 电感线圈外形及电路符号
(1) 固定电感器
LGB-X 、LGB-S型立式固定电感器，单层或多层绕线在铁氧体工型磁芯上，外包装分别采用硅橡胶套管和热缩套管。可用于电视机和其他电子设备中起滤波和扼流作用。
(2) 工字形电感
※ 特性： ● 储存高； ● 损耗小； ● 价格低。 ※ 用途： ● 微波消除，RF滤波； ● 输出扼流； ● EMI／RFI滤波； ● 广泛用于电脑、显示器； ● 彩电及各种电子设备等。
1.3 电感和变压器——主要性能指标
8、线圈的品质因数
线圈的品质因数称作Q值。它表示线圈在一定频率的交流电压下工作时，其感抗ＸL （ω=2πf L）和等效损耗电阻之比，即为Q 值。表示公式为式中：2 ---常数 f--频率 L--线圈的电感量 R--线圈的总损耗电阻, 在低频下可视为线圈的直流电阻. Q值的大小一般在几十到几百。Q值越高，电路的损耗越小，效率越高。
测电阻法：根据电阻阻值与电压值成正比原理。
选讲
检测色码电感时，将万用表置于R×1Ω挡，红、黑表笔接色码电感的引脚，此时指针应向右摆动。根据测出的阻值判别电感好坏：
①阻值为零，内部有短路性故障； ②阻值为无穷大，内部开路；
③只要能测出电阻值，电感外形、外表颜色又无变化，可认为是正常的。
变压器的分类
按绕组分：
① 双绕组变压器 ② 三绕组变压器 ③ 多绕组变压器
按铁心结构分：
① 心式变压器 ② 壳式变压器
按冷却条件分：
①油浸式变压器 ——变压器的铁心和绕组浸在变压器油中。
② 空冷式变压器 ——铁心和绕组通过空气进行冷却。
电源变压器

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

母L 表示。电感是一种线圈，电感线圈是将绝缘的导线在绝缘的骨架上绕一定
的圈数制成。本身可以建立（或感应）电压，以此反映通过线圈的电流的变化。也就是说，随着流过线圈的电流的变化，线圈内部会感应某个方向的电压以反映通过线圈的电流的变化。 2.电感器的国际标准单位是: H(亨利),mH(毫亨),uH（微亨）,nH（纳亨）。电感器的单位换算是: 1H=103mH＝106uH＝109nH
精品 PPT 可修改
17
（3）色标法: 色标法是指在电感器表面涂上不同的色环来代表电感量（与电阻器类似），通常用四色环表示，如下图所示。紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数（单位为 μH），第四色环为误差率，各种颜色所代表的数值见表2。例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1μH，误差为5%。
精品 PPT 可修改
中心抽头电感
5
Vac 10V/50Hz
L1 1 0u H/1 0 A
6.高频滤波电感器工作原理
R1 1 R/1 00 W
当电感器中流过的电流增大时，在电感器两端产生一个与电源反向的感应电动势，它阻止负载端的电压的上升。
VL
E
I/> VR=E-VL
R1 1 R/1 00 W
精品 PPT 可修改
12
6.其它电感器实物图
精品 PPT 可修改
13
精品 PPT 可修改
14
精品 PPT 可修改
15
四.电感器的识别
1.电感器的标志识别：电感一般有直标法、文字符号法、色标法、数码表示法，电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
（1）直标法：直标法是将电感器的标称电感量用数字和文字符号直接标在电感器外壁上，电感量单位后面用一个英文字母表示其允许偏差。例如： 560μHK表示标称电感量为 560μH，允许偏差为±10%。
1nH＝10-3uH=10-6mH=10-9H 3.电感器的特性：
具有储存磁场能量的作用，在电路中与电容构成LC滤波器或谐振回路，它在调谐、振荡、耦合、匹配、滤波、陷波、延迟、补偿及偏转等电路中都是必不可少的。
通直流隔交流；通低频阻高频。
精品 PPT 可修改
3
作用： 1、做为滤波线圈阻止交流干扰（隔交通直）。 2、可起隔离作用。 3、与电容组成谐振电路。 4、构成各种滤波器、选频电路等，这是电路中应用最多的方面。 5、利用电磁感应特性制成磁性元件。如磁头和电磁铁。 6、进行阻抗匹配。 7、制成变压器传递交流信号，并实现电压的升、降。
各字母代表的允许偏差见表1。例如：标
示为“102J”的电感量为
精品 PPT 可修改
18
（4）数码表示法：
数码标示法是用三位数字来表示电感器
电感量的标称值，见下图，该方法常见于
贴片电感器上。在三位数字中，从左至右
的第一、第二位为有效数字，第三位数字
表示有效数字后面所加“0”的个数（单位
为μH）。如果电感量中有小数点，则用
“R”表示，并占一位有效数字。电感量单
位后面用一个英文字母表示其允许偏差，
直标法
空脚
电路符号
特性：在电路中起控制电流的作用。插件时有方向区分。
参数识别：5mH±0.5mH。
精品 PPT 可修改
11
5.滤波器(实心电感)
骨架
骨电路符号
架方向
特性：滤高频,冲低频。插件按电路图骨架方向。
参数识别：一般标识在原包装盒上，或者可以用仪器测量。
精品 PPT 可修改
精品 PPT 可修改
16
（2）.文字符号法:
文字符号法是将电感器的标称值和允许偏差值用数字和文字符号按一定的规律组合标志在电感体上。采用这种标示方法的通常是一些小功率电感器，其单位通常为nH或μH，用N或R代表小数点。例如：4N7表示电感量为4.7nH，4R7则代表电感量为 4.7μH；47N表示电感量为47nH，6R8表示电感量为6.8μH。采用这种标示法的电感器通常后缀一个英文字母表示允许偏差，各字母代表的允许偏差与直标法相同。
精品 PPT 可修改
9
3.色环、色码电感器：
色码电感器是一种带磁芯的小型固定电感器。其电感量表示方法与色环电阻器一样，是以色环或色点表示的，但有些固定电感器没有采用色环表示法，而是直接将电感量数值表在电感壳体上。习惯上夜称其为色码电感器。常用的如下图所示：
精品 PPT 可修改
10
4.扼流圈(实心电感)
6
二. 电感器的分类
1.按使用特征：固定电感器、可调电感器 2.按线圈内部填充材料的不同：空心线圈、铁心线圈、磁心线圈 3.按用途的不同分类：
（1）普通电感：可分立式、卧式、片状、印制等，一般用于家用电器、无线电通信设备中。
（2）专用电感：它的种类繁多，一般用在电视接收机中。
精品 PPT 可修改
电感器的识别与检测
精品 PPT 可修改
1
一.电感器的基本知识二. 电感器的分类三.电感器的实物图解四.电感器的识别五.电感器的主要参数六.电感器的好坏测量七.电感器的应用
精品 PPT 可修改
2
一.电感器的基本知识
1.电感器的定义：电感器，简称电感，是将电能转换为磁能并储存起来的元件，用字
7
பைடு நூலகம்
三.电感器的实物图解
1.磁环(实心电感)
顶部示意图
底部示意图
圆柱形电感
电路符号
绕线最多的一组两脚相对插件示意
特性：滤高频,冲低频。插件时有方向区分。
参数识别：一般标识在原包装盒上，或者可以用仪器测量。
精品 PPT 可修改
8
2.空芯电感
空芯电感
特性：通直流隔交流。无极性之分。参数识别：一般标识在原包装盒上，或者可以用仪器测量。
在电路中电感器有通直流阻交流、通低频阻高频、变压、传送信号等作用，因此在谐振、耦合、滤波、陷波、延迟、补偿及电子偏转聚焦等电路中应用十分普遍。
精品 PPT 可修改
4
4.电感器的电路符号
固定电感
磁芯电感
可调电感
铁芯电感
可调铁芯电感
5.感抗:电感器对交流电所呈现的阻力称之为感抗，用符号“XL”表示，单位为Ω。感抗等于电感器两端交流电压（有效值）与通过电感器的交流电流（有效值）的比值。感抗XL分别与交流电的频率f 和电感器的电感量L成正比，即 XL=2 лfL（Ω）。
