一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位]3. 施工地点：[施工地点]4. 施工时间：[施工开始时间]至[施工结束时间]二、施工范围及内容1. 施工范围：[施工范围，如：某路段、某建筑物等]2. 施工内容：截水天沟的施工，包括基础开挖、沟槽支护、混凝土浇筑、防水处理等。
三、施工安全技术交底1. 施工人员安全意识教育（1）加强施工人员的安全意识教育，确保施工人员了解并遵守各项安全操作规程。
（2）对新进场人员进行岗前安全教育培训，确保其具备一定的安全知识。
2. 施工现场安全措施（1）施工现场设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场设置安全通道，确保施工人员通行畅通。
（3）施工区域设置围挡，防止非施工人员进入。
3. 施工机械及材料安全（1）机械设备操作人员必须持有相应的操作资格证书。
（2）机械设备在使用前应进行全面检查，确保其安全可靠。
（3）施工材料必须符合国家相关标准，严禁使用不合格材料。
4. 施工人员个人防护（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）高空作业人员必须佩戴安全绳、安全网等防护设施。
5. 施工现场防火、防爆、防中毒（1）施工现场设置消防器材，确保其完好、有效。
（2）禁止携带易燃易爆物品进入施工现场。
（3）施工现场通风良好，防止有毒有害气体积聚。
6. 施工现场防触电（1）施工现场电气设备必须符合国家相关标准，确保安全可靠。
（2）施工人员必须掌握电气设备的操作规程，防止触电事故发生。
7. 施工现场防坠落（1）高空作业人员必须使用安全带，并确保安全带系挂正确。
（2）施工现场设置安全防护栏，防止人员坠落。
8. 施工现场防坍塌（1）基础开挖、沟槽支护等作业过程中，应加强监测，确保施工安全。
（2）对不稳定边坡进行加固处理，防止坍塌事故发生。
9. 施工现场防噪声、防尘（1）施工现场噪声不得超过国家规定标准。
（2）施工现场应采取防尘措施，降低粉尘污染。
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工班组：____________________5. 交底时间：____________________二、截水天沟施工工艺及要求1. 施工工艺：（1）放样定位：根据设计图纸，确定截水天沟的走向、位置及尺寸，并标明控制点。
（2）基础处理：对沟槽底部进行清理，确保基础坚实、平整。
（3）模板安装：选用符合要求的钢模板，按照设计尺寸进行拼装，确保拼接严密，无明显缝隙。
（4）混凝土浇筑：采用分层浇筑，每层厚度控制在20cm左右，确保混凝土密实。
（5）养护：混凝土浇筑完成后，应及时进行养护，保持湿润，防止开裂。
2. 技术要求：（1）截水天沟截面尺寸：上口宽180cm，下口宽60cm，深度60cm，两端坡度1:1。
（2）每10m为一个现浇制作单元，每两个单元间设置一道伸缩缝，缝宽2cm。
（3）混凝土强度等级：C20。
（4）模板拼装牢固，无变形、倾斜现象。
三、安全注意事项1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意高空作业安全，防止坠落。
（3）施工人员不得酒后作业，确保作业安全。
2. 设备安全：（1）施工前，对机械设备进行安全检查，确保设备完好。
（2）操作机械设备时，严格按照操作规程进行，防止设备故障引发事故。
（3）施工过程中，注意设备维护保养，确保设备正常运行。
3. 施工环境安全：（1）施工现场应保持整洁，施工材料堆放整齐，防止绊倒、滑倒事故发生。
（2）施工区域设置安全警示标志，提醒施工人员注意安全。
（3）施工过程中，注意防火、防爆，防止火灾、爆炸事故发生。
四、应急处置措施1. 人员伤害事故：（1）发现人员受伤，立即停止施工，将伤者移至安全区域。
（2）对伤者进行简单包扎处理，并拨打急救电话。
洞口坡顶截水沟施工技术交底一、工程说明为了把地表水排出隧道范围之外，袁家冲隧道设计文件对隧道进口设计了C25钢筋混凝土的坡顶截水沟，进、出口截水沟共计300米。
截水沟采用梯形结构，沟底、沟邦的厚度均为20cm，沟深60cm，进口端截水沟上口净宽180cm，底宽60cm。
坡比：1:1二、施工技术要求截水沟设在边仰坡开挖线5m范围之外，截水沟施工前，先进行场地清理，再按施工图纸进行开挖放样，并准定截水沟中心线桩及相应的检查恢复桩。
截水沟应在明洞拉槽开挖及仰坡开挖前施工完毕。
1、截水沟布设要顺应原地貌的地势，修整平缓顺直，上游进口与原地面衔接紧密，满足截流坡面水的要求，不出现溢水或渗漏，下游出水口引入路基截水沟；（具体详见截水天沟横断面图）2、截水沟基坑采用人工配合机械开挖，应保证截水沟的几何尺寸满足设计要求；开挖时禁止直接往坡下弃土，并设专人随时注意洞口的人员、机械，防止落石伤人。
开挖应避开雨天施工。
3、截水沟所用的材料必须符合规范要求，混凝土配合比必须准确，机械搅拌。
4、截水沟开挖后应及时施工，防止地表水流沿沟下渗，防造成坡体坍塌。
5、钢筋、混凝土、模板施工严格按照设计规范进行施工6、混凝土施工应挂线施工、分层分段砌筑，每10m设一道伸缩缝，缝用沥青麻筋填塞。
混凝土工作缝表面应清扫干净，浇水湿润。
混凝土内侧及沟底应平顺，沟底高程及顶面高程纵坡必须平顺，无波浪形，保证美观。
7、施工好的混凝土应洒水养护，养护不得少于7天。
沪昆客专长昆（湖南段）CKTJ-1标袁家冲隧道施工三级技术交底截水天沟施工中铁大桥局沪昆客专长昆（湖南段）第一项目分部一作业队。
一、施工工艺流程
1、测量组放出天沟轮廓线。
2、天沟开挖、基底清理。
3、挂线、立模。
4、浇注混凝土。
二、工序分述
1、测量组放线：测量组根据施工图纸、设计规范以及技术交底，放出天沟的开挖轮廓线。
2、天沟基础开挖、清理
a、天沟开挖截面尺寸以及坡度见附图《燕山隧道天沟截面》，开挖后基底务必清理干净，确保基底无松土、淤泥、杂质。
b、天沟可根据地形设置，与边坡两侧的排水沟或路堑天沟相接。
c、天沟的位置一般设置在仰坡开挖边缘至少5m距离外，当地形横坡陡于1：0.75时，可不设置。
3、浆砌片石施工
天沟浆砌片石采用M10砂浆砌筑，砌筑过程必须严格执行《砌体工程施工规范》的要求，质量必须满足《砌体工程质量检验与评定标准》。
a、在片石砌筑前，必须盘角、挂线，保证浆砌片石接缝规范，避免假缝，通缝的出现、砌筑坡度规范。
b、砌体采用挤浆法分层、分段砌筑：按每15米分段，片石砌缝应互相错开，砌缝砂浆应饱满。
c、选用较大的石块作为砌筑面石，片石的砌筑应符合下列规定：
石料间的砌缝应互相交错，咬搭，砂浆密实，石料不得无砂浆直接砌筑，也不得先干填石料，而后铺灌砂浆；较宽的砌缝可用小石块挤填，挤浆时可用小锤调打石料，将砌缝挤紧，不得以留有孔隙。
d、浆砌片石的砌缝，应符合下列规定：
砌块砌缝的宽度不超过4cm，砌体表面与三块相邻石相切的内切圆直径，不大于7cm，两层间的错缝不小于8cm。
4、砂浆勾缝、抹面
a、边墙砌缝在勾缝前，应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆，然后以清水冲洗其表面。
b、天沟边墙顶面和水沟底面采用M10砂浆抹面，抹面厚度不小于2cm。
c、天沟边墙顶面以及水沟底面必须及时浇水，保持表面湿润，常温下养护期不得少于7天；砂浆未达到设计强度前，不得受到碰撞震动，以免妨碍砂浆凝结。

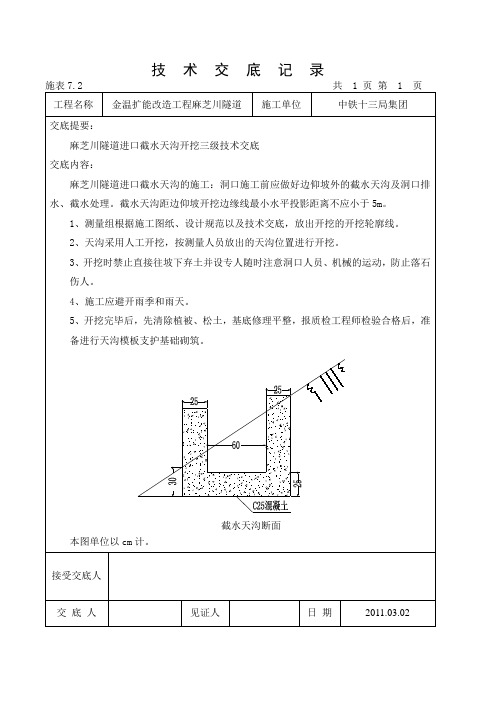

截水天沟断面图
交底内容：
截水天沟采用C25混凝土浇注，具体注意事项：
（1）截水天沟中线距边仰坡开挖线距离不小于5m，破顶截水沟中线与仰坡之间的树木保留，禁止砍伐。
（2）采用人工分段开挖沟槽，且尺寸符合设计要求；分段挂线浇注。
模版安装采用木模板。
（3）开挖的土石方按照施工组织要求在弃渣场倾倒、存放，严禁弃渣危机边坡及其他建筑物的稳定的地点，并不得影响运输的安全及周边环保
的要气。
（4）混凝土的拌合严格按照试验室提供的施工配合比的要求进行搅拌。
混凝土运输采用人工运输，施工前做好施工便道的防滑及休息平台，混
凝土浇注采用插入式振捣器密实，天沟浇注完成后及时做好混凝土的
保温及养护。
（5）截水天沟断面要气如下：。
