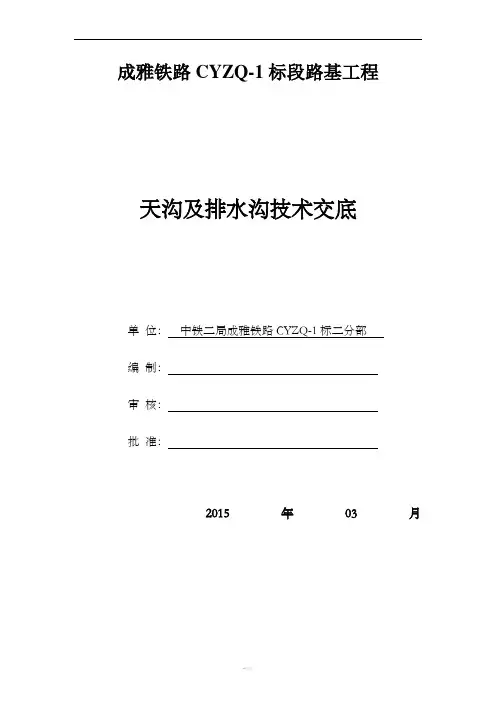

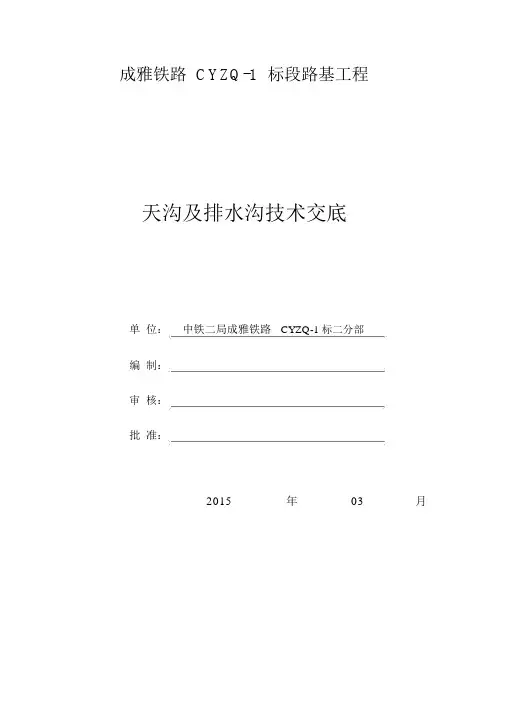

成雅铁路CYZQ-1标段路基工程天沟及排水沟技术交底单位：中铁二局成雅铁路CYZQ-1标二分部编制：审核：批准：2015年03月天沟及排水沟施工技术交底1.适用范围适用于DK96+200~DK111+477.82段天沟排水沟。

其中区间天沟如下表所示：排水沟里程如下表：序号起讫里程长度(m)位置工程名称1DK96+200～DK96+330143.00 左侧排水沟2DK96+200～DK96+330143.00 右侧排水沟3DK96+330～DK96+39060.00 左侧侧沟2.技术要求梯形断面(B1型)水沟适用于时速160km/h地段的路堑天沟，采用C25混凝土现浇。

天沟基础和侧壁均为20cm厚；流水面60cm宽；净高60cm。

天沟沟壁不高出原地面。

天沟位置根据现场实际情况确定，确保不占用防护栅栏位置，不影响边坡，线条顺直，按设计排水方向排水。

图中尺寸均以cm计。

3.施工准备1.现场核对排水系统设计图，确定施工管段内的排水系统是否完备与妥善。

2.已经对施工人员进行详细的技术交底。

3.配备小型挖机1台，锹、镐工具，标准钢模板等。

4.相关作业人员已经到位。

4.施工工艺流程基坑开挖、基底处理报监理工程师检验模板安装报监理工程师检验混凝土灌注混凝土养护模板拆除强度检查结 束缺陷修补不合格不合格不合格,拆除混凝土5.施工方法1、开挖：采用机械配合人工开挖基坑。

开挖应安排在适宜的时间施工，保护路基和防止水土流失。

对于天然湿度接近最佳含水量、构造均匀，不致发生坍塌、移动、松散或不均匀下沉的基土，应采取垂直开挖方法。

要求天沟开挖尺寸与设计尺寸相符。

若发生欠挖的情况，人工开挖，保证尺寸满足设计要求，若出现超挖，则采用粘土对沟底进行平整夯实。

2、支模：计算沟墙内壁尺寸，用5cm 厚的木板拼成长1.5m 或2.0m，宽等同于沟墙内壁尺寸的面板，刨光，两端及中部加10cm×10cm木杆做背肋。

连接杆用10cm×10cm木杆制作，其长度分别为沟底、沟顶宽度减去面板及背肋厚度。

三级技术交底记录表记录号:使用编号：项目名称：路基天沟施工技术交底交底地点架子队办公室时间2014年 4月 10 日交底单位架子队技术负责人接受单位架子队、作业班组主持人江昊主讲人（签字）接受人（签字）：见附后签到表交底内容:一、施工范围适用于一般地段的路基排水，于堑顶外设置天沟。

采用C35钢筋混凝土现浇，厚0.15m，尺寸采用0.6×0.4m。

钢筋采用HRB400Φ8。

二、施工流程天沟施工流程为：施工准备→测量放线→沟槽开挖→钢筋绑扎→沟底混凝土浇筑→支架沟两侧模板→沟两侧混凝土浇筑→伸缩缝施工→竣工。

三、施工工艺及控制要点1.施工准备（1）所有进场材料试验检测均满足设计、规范要求。

（2）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

（3）现场施工机械、人员配置满足施工需要。

（4）钢筋事先照图先加工好。

2.测量定位施工前根据测量定位，放出天沟位置。

3.沟槽开挖用挖机根据测量放线的位置，开挖到设计尺寸。

用人工进行修边整形并对基地进行夯实平整。

4.钢筋绑扎把制作好的钢筋按设计要求N1钢筋间距20cm设置一根。

N2钢筋沟两侧间距20cm，沟底间距17cm、16cm、17cm设置好。

钢筋搭接接头不能小于30cm。

5.沟底混凝土浇筑钢筋绑扎好以后，先浇筑15cm厚的混凝土底层。

6.支架沟两侧模板必须使用钢模板支模，模板打磨平整并涂抹脱模剂，要求天沟两端拉广线绳以确定模板位置准确。

模板支护要稳定，防止爆模。

7.沟两侧混凝土浇筑要求先浇筑一半高度，用振动棒振捣密实，再浇筑至沟顶，用振动棒再次振捣。

防止脱模后存在孔洞。

8.伸缩缝施工天沟每间隔10-15m设置一道伸缩缝，在地形变化较大的地段，伸缩缝应根据地形情况加密，缝宽2cm，缝内全断面采用沥青填充。

天沟施工技术交底一、前期准备在施工之前，必须进行充分的前期准备工作，确保施工可以顺利进行。

前期准备包括如下几个步骤：1.确定施工地点：在进行天沟施工之前，必须先确定施工地点。

需要考虑到地形、土质、排水情况等因素，确保选址合理。

2.制定施工计划：在确定施工地点之后，需要制定详细的施工计划，包括施工工序、时间安排等。

3.准备材料和工具：在施工之前，必须准备好所需的材料和工具，确保施工能够顺利进行。

二、施工流程天沟施工的基本流程如下：1.清理施工区域：在施工之前，需要先清理施工区域，清除杂物和灰尘等，确保施工环境整洁。

2.打样和定位：在施工之前，需要进行地面打样和天沟定位。

确保天沟的位置、长度和宽度都符合设计要求。

3.开挖天沟：在打好样和定好位之后，可以开始开挖天沟了。

开挖时应遵循安全规范，确保挖掘深度和坡度符合设计要求。

4.砌墙：在挖好天沟之后，需要对天沟进行砌墙。

砌墙时应注意水平度和垂直度，确保砌墙质量符合要求。

5.混凝土浇筑：在砌好墙之后，可以进行混凝土浇筑了。

浇筑混凝土时应注意施工工艺和施工环境，确保混凝土质量达到设计要求。

6.完工验收：在混凝土浇筑完成之后，需要进行完工验收。

验收时应检查天沟的长度、宽度、深度、坡度等是否符合设计要求，并对砌墙质量和混凝土质量进行检查。

三、安全注意事项在进行天沟施工时，必须注意安全问题。

以下是一些安全注意事项：1.施工现场必须有专人负责，负责指挥施工人员安排工作，确保施工安全。

2.施工人员必须佩戴安全防护用品，包括安全帽、安全鞋、口罩等。

3.施工现场必须设置防护措施，防止施工人员从高处坠落等意外事件。

4.在挖掘天沟时，必须注意防止坍塌和滑坡等地质灾害事件的发生。

5.在混凝土浇筑时，必须注意防止混凝土泄露和坍塌等意外事件的发生。

四、施工质量控制天沟施工质量的控制，可以通过以下方法来实现：1.严格按照设计要求进行施工，确保天沟的长度、宽度、深度和坡度等符合设计要求。

一、交底目的为确保天沟防水施工过程中的安全，预防事故发生，特进行安全技术交底。

本交底旨在使所有参与施工的人员充分了解和掌握天沟防水施工的安全注意事项，提高安全意识，确保施工安全顺利进行。

二、适用范围本交底适用于所有参与天沟防水施工的作业人员，包括施工人员、管理人员、技术人员等。

三、交底内容1. 人员要求- 所有施工人员必须经过安全技术培训，并取得相应资格证书后方可上岗作业。

- 作业人员应熟悉本交底内容，并在施工过程中严格执行。

2. 材料与工具- 防水材料应按照规定存放，避免受潮、污染和火灾等安全隐患。

- 作业工具应定期检查，确保其完好无损，并符合安全操作要求。

3. 施工准备- 施工前应进行全面的安全检查，确保施工环境安全。

- 防水作业区应设置明显的安全警示标志，并配备必要的消防器材。

4. 施工过程安全措施- 施工人员必须佩戴安全帽、工作服、手套、安全鞋等防护用品。

- 高处作业时，必须使用安全带，并确保其牢固可靠。

- 严禁在雨天、雪天或风力超过五级的情况下进行施工。

- 施工过程中应保持作业区通风良好，避免有毒有害气体积聚。

- 作业人员应严格按照操作规程进行施工，不得违章操作。

5. 用电安全- 施工现场用电必须符合国家相关标准，电线、电缆应定期检查，确保无破损、老化等现象。

- 严禁使用非标准电源插座，严禁私拉乱接电线。

- 高处作业时，严禁使用220V以上电压照明和敞开式灯具。

6. 火灾预防- 施工现场严禁烟火，禁止使用明火作业。

- 防火器材应配备齐全，并确保其处于有效状态。

- 作业人员应掌握灭火器材的使用方法。

7. 紧急事故处理- 作业人员应熟悉紧急事故的处理流程，如发生火灾、触电等事故，应立即报警并采取相应的应急措施。

- 施工单位应制定应急预案，并定期组织演练。

四、交底记录1. 交底人：____________________2. 接受交底人：____________________3. 交底时间：____________________4. 交底地点：____________________五、注意事项1. 本交底自发布之日起生效，所有施工人员必须认真学习并严格遵守。

天沟技术交底咱今天就好好唠唠天沟技术交底这回事儿！先来说说啥是天沟，简单来讲，天沟就是建筑物屋面两胯间的下凹部分，用来排水的。

想象一下，下雨天，要是没有天沟把雨水引走，那房子不得被水淹啦！我记得有一次去一个正在施工的工地，当时正好赶上下大雨。

我就看到那房子上没有弄好天沟，雨水直接顺着屋顶往下淌，把墙都给冲得一塌糊涂。

那场面，真是惨不忍睹！从那时候起，我就深刻意识到天沟技术交底的重要性。

咱们来详细说说这天沟施工的准备工作。

首先，材料得选好，像什么钢材、水泥、防水卷材，都得是质量过硬的，可不能为了省几个钱，买那些不靠谱的东西。

然后呢，工具也得齐全，电焊机、切割机、水准仪，一个都不能少。

在施工过程中，测量放线这一步可不能马虎。

得拿着水准仪，仔仔细细地量好尺寸，确定天沟的位置和坡度。

要是这一步出错了，后面的活儿可就都白干啦。

接下来就是安装天沟的支架和模板。

支架要牢固，模板要平整，不然浇筑混凝土的时候，可容易出问题。

我就见过一个工地，因为支架没搭好，混凝土一浇上去，整个模板都塌了，那叫一个糟心！钢筋的绑扎也有讲究，钢筋的间距、规格都得符合设计要求。

可别东一根西一根地乱绑，不然天沟的强度可就没法保证啦。

混凝土浇筑的时候，得振捣密实，不能有蜂窝麻面。

要是有了这些问题，天沟的防水性能就会大打折扣，以后漏雨可就麻烦了。

等混凝土凝固了，拆模之后，就得开始做防水处理。

这就像给天沟穿上一层雨衣，得涂得均匀，不能有漏涂的地方。

最后，在天沟施工完成后，一定要进行检查验收。

看看尺寸对不对，坡度合不合适，防水效果好不好。

要是有问题，得及时整改，可不能等到房子盖好了才发现天沟不行，那时候就太晚啦。

总之，天沟技术交底可不是一件小事，每个环节都得认真对待，这样才能保证天沟的质量，让房子在下雨天也能安然无恙。

希望我今天说的这些能对大家有所帮助，咱们在施工的时候都能把天沟做得漂漂亮亮的！。

天沟及安全技术交底
1、天沟隧道天沟属于截排水工程，防止洞门土石被水冲刷造成坍塌，天沟位于洞门上方8m处，两侧设吊沟，吊沟接洞外排水工程，以便雨水能及时排出。

2、天沟及吊沟施作天沟施作前测量人员定位放样，准确定出天沟位置，然后开挖。

①天沟位于洞门上方8m处，两侧设吊沟与外界排水工程相连接，以便雨水能及时排出。

②天沟采用人工开挖，人工浆砌片石砌筑，天沟口宽60cm、底宽40cm、深40cm，采用M
7、5浆砌片石砂浆抹面，浆砌20cm厚、抹面2cm厚砂浆。

③与天沟相连接的吊沟采用与天沟同样尺寸施作。

④天沟每10m设置一道伸缩缝，缝宽2cm。

3、注意事项及安全要求①天沟采用人工开挖，严格按照测量人员放出的位置开挖。

②开挖完后先清除植被、松土，基底整平夯实，然后砌筑。

③沟底纵向坡度根据地势情况选定，不能低于2‰，严禁出现反坡。

④开挖时设专人防护，不能直接往下方弃土，以免造成伤亡或机械损坏。

⑤天沟施作人员系好安全带，安全带锁于边坡上的灌木，严禁雨天施工。

⑥天沟开挖过程中一旦发现边坡有裂缝，作业人员立即撤离现场，通知管理人员进行边坡加强防护之后方可开挖天沟。

⑦天沟砌筑材料选用较为平整的块石，体积不能太大，便于搬运。

⑧砂浆严格按照配合比拌制，人工背运至天沟施工位置，背运过程中注意安全。

⑨天沟砌筑抹面完成之后洒水养护（雨天例外）。

⑩天沟完工之后定期检查，清理沟内杂物，保证流水顺畅。

1。

技术交底表工程名称xx隧道里程线别遵小线交底人日期分项工程出口天沟复核人日期接受人日期技术交底内容：一、结构尺寸天沟设置在边仰坡开挖轮廓线外6m处。

详细尺寸见下图：二、施工工艺流程测量放出天沟轮廓线→天沟开挖、基地清理→挂线→砌石→砂浆勾缝、抹面→质量验收三、施工材料天沟所用材料为M15水泥砂浆砌片石。

水泥砂浆配合比,每立方砂浆用32.5MPa水泥0.33t，中砂1.015m³，水0.29m³。

片石需质地坚硬,不易风化,无裂缝,片石表面不得有水锈，强度不小于MU30，片石表面的污渍必须予以清除。

片石形状不受限制，但其中部厚度不得小于15cm。

用作镶面的片石表面得平整、尺寸较大，边缘厚度不得小于15cm。

四、施工要求1、天沟基础开挖、清理。

天沟开挖须符合截面尺寸，开挖后基底务必清理干净，确保基底无松土、淤泥、杂质。

2、浆砌片石施工天沟浆砌片石采用M15水泥砂浆砌筑，砌筑过程必须严格执行以下要求：a、在片石砌筑前，必须盘角、挂线，保证浆砌片石接缝规范，避免假缝，通缝的出现、砌筑坡度规范。

b、砌体采用挤浆法分层、分段砌筑：按每15米分段，片石砌缝应互相错开，砌缝砂浆应饱满。

严禁通缝、叠砌、贴砌和浮塞。

c、选用较大的石块作为砌筑面石，片石的砌筑应符合下列规定：石料间的砌缝应互相交错，咬搭，砂浆密实，石料不得无砂浆直接砌筑，也不得先干填石料，而后铺灌砂浆；较宽的砌缝可用小石块挤填，挤浆时可用小锤调打石料，将砌缝挤紧，不得以留有孔隙。

d、浆砌片石的砌缝，应符合下列规定：砌块砌缝的宽度不超过4cm，砌体表面与三块相邻石相切的内切圆直径，不大于7cm，两层间的错缝不小于8cm。

3、砂浆勾缝、抹面a、边墙砌缝在勾缝前，应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆，然后以清水冲洗其表面。

b、天沟边墙顶面和水沟底面采用M15砂浆抹面，抹面厚度不小于2cm。

c、天沟边墙顶面以及水沟底面必须及时浇水，保持表面湿润，常温下养护期不得少于7天；砂浆未达到设计强度前，不得受到碰撞震动，以免妨碍砂浆凝结。

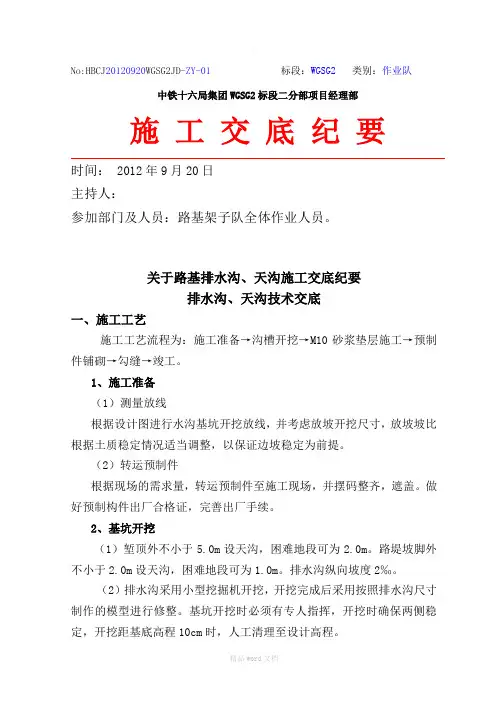

No:HBCJ20120920WGSG2JD-ZY-01标段：WGSG2类别：作业队中铁十六局集团WGSG2标段二分部项目经理部施工交底纪要时间： 2012年9月20日主持人：参加部门及人员：路基架子队全体作业人员。

关于路基排水沟、天沟施工交底纪要排水沟、天沟技术交底一、施工工艺施工工艺流程为：施工准备→沟槽开挖→M10砂浆垫层施工→预制件铺砌→勾缝→竣工。

1、施工准备（1）测量放线根据设计图进行水沟基坑开挖放线，并考虑放坡开挖尺寸，放坡坡比根据土质稳定情况适当调整，以保证边坡稳定为前提。

（2）转运预制件根据现场的需求量，转运预制件至施工现场，并摆码整齐，遮盖。

做好预制构件出厂合格证，完善出厂手续。

2、基坑开挖（1）堑顶外不小于5.0m设天沟，困难地段可为2.0m。

路堤坡脚外不小于2.0m设天沟，困难地段可为1.0m。

排水沟纵向坡度2‰。

（2）排水沟采用小型挖掘机开挖，开挖完成后采用按照排水沟尺寸制作的模型进行修整。

基坑开挖时必须有专人指挥，开挖时确保两侧稳定，开挖距基底高程10cm时，人工清理至设计高程。

（3）按照设计断面进行拉线，每段拉线长度必须大于30m，以保证水沟的美观。

然后对水沟两侧进行平整、修补，并报监理工程师验槽，合格后方可进入下一工序。

3、水沟的拼装（1）水沟铺设时应对沟底和沟壁进行整平夯实，采用0.03m厚的M10水泥砂浆整平后，在铺设拼装块板，铺设完成后采用橡皮锤轻轻敲击预制板面使预制件拼接平顺，要求预制水沟的基础与基坑边坡应密实、平整，对线条不畅的采用撬棍轻轻挪动，直到至顺为止。

预制件拼装平顺。

水泥砂浆连接密实，接缝咬合完好，与基础和边坡间应用水泥砂浆填塞密实。

（2）拼装构件缝宽1cm，拼装时采用1cm木条放置于两块板之间待预制板放置平稳后抽出木条，并采用M10水泥砂浆砌缝，勾缝时用8cm 盘条轻轻用拇指按下，深入梁预制板0.4cm，从上向下拉，然后用抹布擦除缝两侧多余水泥浆。

一、交底目的为确保天沟防水施工过程中的安全，预防事故发生，保障施工人员生命财产安全，特进行天沟防水安全技术交底。

二、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工部位：________________________4. 施工时间：________________________5. 施工内容：________________________三、安全技术交底内容1. 人员要求- 作业人员必须经过安全技术培训，取得相关资格证书后方可上岗。

- 作业人员应熟悉天沟防水施工工艺和安全操作规程。

2. 安全防护措施- 作业人员必须按规定佩戴安全帽、防护眼镜、手套、防滑鞋等防护用品。

- 高处作业时，必须使用安全带，并做好高空坠落防护。

- 严禁酒后作业，严禁违章操作。

3. 材料及设备安全- 施工材料应存放于干燥、通风、防火、防潮的库房内。

- 施工现场应配备足够的消防器材，并确保其完好有效。

- 施工设备应定期检查、保养，确保其正常运行。

4. 施工环境安全- 施工现场应保持整洁、有序，严禁堆放杂物。

- 施工现场应设置明显的警示标志，提醒作业人员注意安全。

- 严禁在施工现场吸烟、使用明火。

5. 具体施工要求- 天沟防水施工前，应先对基层进行检查，确保基层平整、干燥、无裂缝。

- 施工过程中，应严格按照施工方案进行操作，不得擅自更改施工工艺。

- 防水材料应均匀涂刷，不得漏刷、过厚或过薄。

- 施工完成后，应进行验收，确保防水效果。

6. 应急处置- 如发生火灾、触电等事故，应立即停止作业，并迅速采取应急措施。

- 事故发生后，应立即上报相关部门，并配合调查处理。

四、交底人及接受人1. 交底人：________________________2. 接受人：________________________3. 日期：________________________五、注意事项1. 施工过程中，作业人员应严格遵守安全操作规程，确保自身安全。
