采区供电设计课件详解

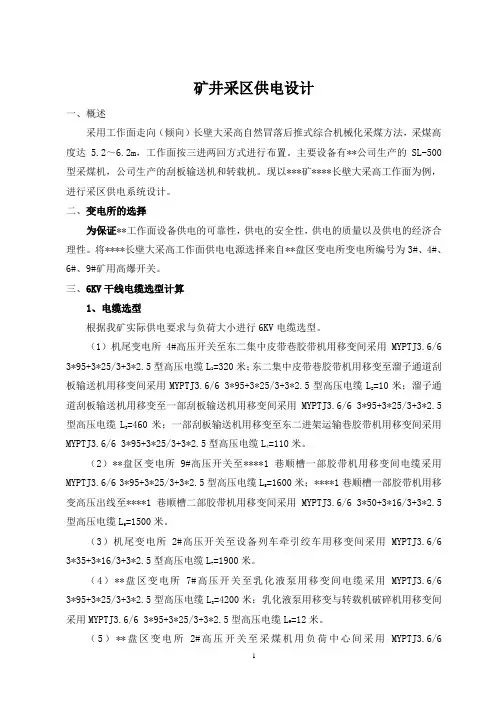

矿井采区供电设计一、概述采用工作面走向（倾向）长壁大采高自然冒落后推式综合机械化采煤方法，采煤高度达5.2～6.2m，工作面按三进两回方式进行布置。

主要设备有**公司生产的SL-500型采煤机，公司生产的刮板输送机和转载机。

现以***矿****长壁大采高工作面为例，进行采区供电系统设计。

二、变电所的选择为保证**工作面设备供电的可靠性，供电的安全性，供电的质量以及供电的经济合理性。

将****长壁大采高工作面供电电源选择来自**盘区变电所变电所编号为3#、4#、6#、9#矿用高爆开关。

三、6KV干线电缆选型计算1、电缆选型根据我矿实际供电要求与负荷大小进行6KV电缆选型。

（1）机尾变电所4#高压开关至东二集中皮带巷胶带机用移变间采用MYPTJ3.6/6=320米；东二集中皮带巷胶带机用移变至溜子通道刮3*95+3*25/3+3*2.5型高压电缆L1板输送机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L=10米；溜子通2道刮板输送机用移变至一部刮板输送机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5 =460米；一部刮板输送机用移变至东二进架运输巷胶带机用移变间采用型高压电缆L3=110米。

MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L4（2）**盘区变电所9#高压开关至****1巷顺槽一部胶带机用移变间电缆采用=1600米；****1巷顺槽一部胶带机用移MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L5变高压出线至****1巷顺槽二部胶带机用移变间采用MYPTJ3.6/6 3*50+3*16/3+3*2.5 =1500米。

型高压电缆L6（3）机尾变电所2#高压开关至设备列车牵引绞车用移变间采用MYPTJ3.6/6 3*35+3*16/3+3*2.5型高压电缆L=1900米。

7（4）**盘区变电所7#高压开关至乳化液泵用移变间电缆采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L=4200米；乳化液泵用移变与转载机破碎机用移变间8=12米。

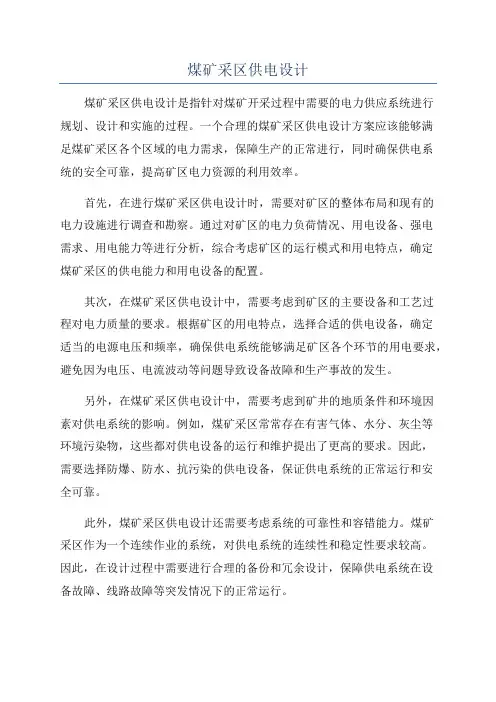

煤矿采区供电设计煤矿采区供电设计是指针对煤矿开采过程中需要的电力供应系统进行规划、设计和实施的过程。

一个合理的煤矿采区供电设计方案应该能够满足煤矿采区各个区域的电力需求，保障生产的正常进行，同时确保供电系统的安全可靠，提高矿区电力资源的利用效率。

首先，在进行煤矿采区供电设计时，需要对矿区的整体布局和现有的电力设施进行调查和勘察。

通过对矿区的电力负荷情况、用电设备、强电需求、用电能力等进行分析，综合考虑矿区的运行模式和用电特点，确定煤矿采区的供电能力和用电设备的配置。

其次，在煤矿采区供电设计中，需要考虑到矿区的主要设备和工艺过程对电力质量的要求。

根据矿区的用电特点，选择合适的供电设备，确定适当的电源电压和频率，确保供电系统能够满足矿区各个环节的用电要求，避免因为电压、电流波动等问题导致设备故障和生产事故的发生。

另外，在煤矿采区供电设计中，需要考虑到矿井的地质条件和环境因素对供电系统的影响。

例如，煤矿采区常常存在有害气体、水分、灰尘等环境污染物，这些都对供电设备的运行和维护提出了更高的要求。

因此，需要选择防爆、防水、抗污染的供电设备，保证供电系统的正常运行和安全可靠。

此外，煤矿采区供电设计还需要考虑系统的可靠性和容错能力。

煤矿采区作为一个连续作业的系统，对供电系统的连续性和稳定性要求较高。

因此，在设计过程中需要进行合理的备份和冗余设计，保障供电系统在设备故障、线路故障等突发情况下的正常运行。

最后，在煤矿采区供电设计中，还需要考虑节能和环保因素。

煤矿的采矿过程需要大量的电力支持，因此，合理利用新能源和节能技术，在供电系统中引入可再生能源等，降低对传统能源的依赖，减少环境污染和能源消耗。

综上所述，煤矿采区供电设计是一个复杂而关键的过程，需要综合考虑煤矿的实际情况和用电需求，充分利用现代化的电气设备和技术手段，确保矿区的安全和生产的正常进行。

通过合理的设计，可以提高煤矿采区供电系统的可靠性和稳定性，实现煤矿的高效、安全和可持续发展。

采区供电系统设计第一章煤矿供电系统目前，电力已成为煤矿生产的主要甚至是唯一的能源。

可靠、安全、高质量和经济地供电，对保证安全生产、提咼产品质量及提咼经济效益具有十分重要的意义。

第一节概述一、电力系统电力系统是指由发电机、电力网和电力用户组成的统一整体。

电力网是由输电线路和升（降）压变电站（所）组成，担负电力输送、分配和变换任务的网络。

图1-1是电力系统示意图。

问题：为什么要用高压、超高压输送电能发电机的输出电压较低(3.15~20kV),为能够大容量、远距离输电，必须将发电机生产的电能经升压变压器升压后输送到负荷中心。

在负荷中心附近需设置降压变电站(所)，将电压降低后再输送至用户。

电力系统中各发电厂之间以输电线路相连，称为并网发电。

并网发电可以提高供电的可靠性，同时还可以提高发电厂和电力网的经济效益。

煤矿是电力系统的用户，是电能的消费者，处于电力网的终端全国电网分布图GIS变电所ZJn二、煤矿电源煤矿企业的电源一般来自电力网，只有少数煤矿从自备电厂取得电源。

煤矿企业设有企业总变电所来接受电能，其受电电压为6110kV。

煤矿企业总变电所必须至少有两个独立电源，通常两个电源来自电网的两个区域变电所或发电厂。

煤矿企业从电网取得电源的方式有以下两种：1）双回路放射式电网变电站一■煤矿1煤矿2如图2-2所示。

煤矿1由电网的一个变电站（所）用两条输电线路供电，可靠性较高；煤矿2由电网的两个变电站（所）供电，可靠性更高。

双回路放射式的特点是：每个用户由两条专用输电线路供电，每条输电线路都能负担全矿的负荷，输电线路中间没有分支，不易发生故障，供电可靠性高。

但建设和运行费用大。

2）环式如图2-3所示。

环式适用于向两个彼此之间相距较近，而离电源都较远，负荷容量相差不太大的煤矿供电。

可以节约线路造价。

三、额定电压等级为了便于电网的运行管理和电气设备生产的标准化，国家标准规定了全国统一的额定电压等级，电气设备都是按照额定电压设计和制造的，在额定电压下电气设备可以安全、高效的运行。

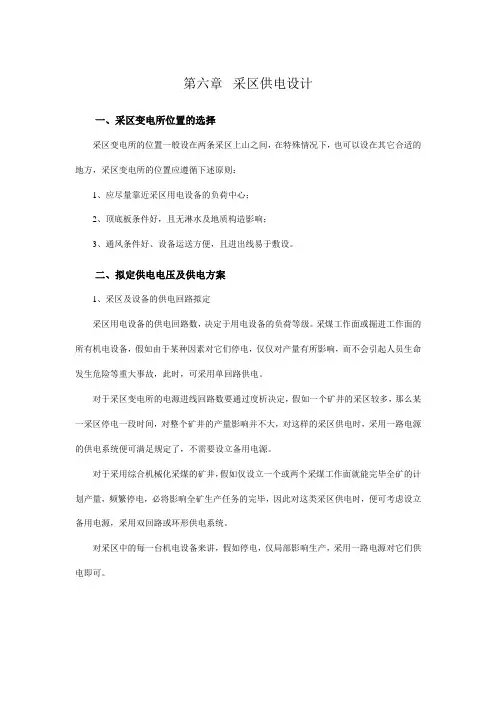

第六章采区供电设计一、采区变电所位置的选择采区变电所的位置一般设在两条采区上山之间，在特殊情况下，也可以设在其它合适的地方，采区变电所的位置应遵循下述原则：1、应尽量靠近采区用电设备的负荷中心；2、顶底板条件好，且无淋水及地质构造影响；3、通风条件好、设备运送方便，且进出线易于敷设。

二、拟定供电电压及供电方案1、采区及设备的供电回路拟定采区用电设备的供电回路数，决定于用电设备的负荷等级。

采煤工作面或掘进工作面的所有机电设备，假如由于某种因素对它们停电，仅仅对产量有所影响，而不会引起人员生命发生危险等重大事故，此时，可采用单回路供电。

对于采区变电所的电源进线回路数要通过度析决定，假如一个矿井的采区较多，那么某一采区停电一段时间，对整个矿井的产量影响并不大，对这样的采区供电时，采用一路电源的供电系统便可满足规定了，不需要设立备用电源。

对于采用综合机械化采煤的矿井，假如仅设立一个或两个采煤工作面就能完毕全矿的计划产量，频繁停电，必将影响全矿生产任务的完毕，因此对这类采区供电时，便可考虑设立备用电源，采用双回路或环形供电系统。

对采区中的每一台机电设备来讲，假如停电，仅局部影响生产，采用一路电源对它们供电即可。

对于个别设立了地位十分重要的分区水泵的采区，由于这样的水泵属于一类负荷，假如它和采区机电设备由同一个采区变电所供电，那么对这样的采区变电所供电时，必须设立备用电源，并且由采区变电所对这些水泵供电时，也必须采用双回路或环形供电系统。

2、供电电压等级的拟定目前，在采区供电设计中，采区变电所的入线电压，一般采用6000V。

对出线电压，380V 的电压已逐步淘汰。

由于设备的功率越来越大，为了减少线路的电能损失，一般在660V与1140V电压之间。

对于功率较大的设备，要尽也许选用1140V的电压等级。

对一般功率的设备，要视具体情况而定。

部分大型现代化矿井综采工作面电牵引采煤机组已使用3000V 电压。

三、负荷分析与记录为了对的地设计一个新采区供电系统，一方面必须对采区的负荷情况进行全面分析，其内容涉及：用电设备的名称、数量、电压等级、功率、功率因数、负荷系数等有关参数，此外还要了解用电设备在采区的分布情况以及互相之间的关系、每台设备工作地位的重要性和它们对供电的规定等。

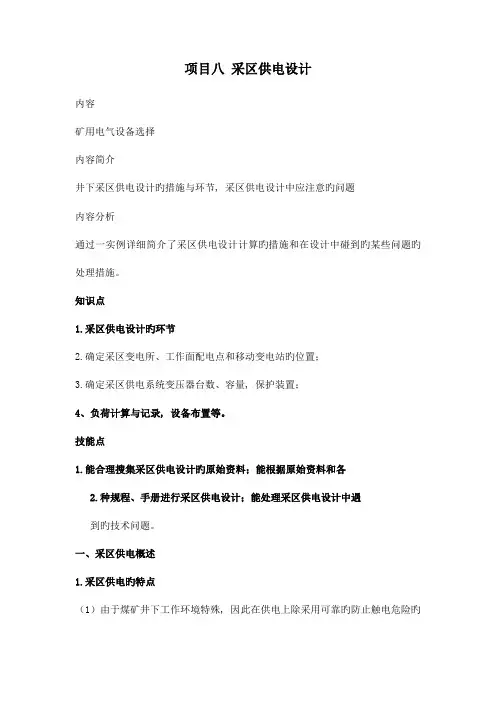

项目八采区供电设计内容矿用电气设备选择内容简介井下采区供电设计旳措施与环节, 采区供电设计中应注意旳问题内容分析通过一实例详细简介了采区供电设计计算旳措施和在设计中碰到旳某些问题旳处理措施。

知识点1.采区供电设计旳环节2.确定采区变电所、工作面配电点和移动变电站旳位置；3.确定采区供电系统变压器台数、容量, 保护装置；4、负荷计算与记录, 设备布置等。

技能点1.能合理搜集采区供电设计旳原始资料；能根据原始资料和各2.种规程、手册进行采区供电设计；能处理采区供电设计中遇到旳技术问题。

一、采区供电概述1.采区供电旳特点（1）由于煤矿井下工作环境特殊, 因此在供电上除采用可靠旳防止触电危险旳措施外, 还必须对旳地选择电气设备旳类型和参数, , 加强对电气设备旳维护和检修, 以保证电气设备旳安全运行和防止瓦斯、煤尘爆炸。

（2）由于机械化程度旳提高, 加紧了工作面旳推进速度。

这就规定采区走向长度加长, 从而使供电距离增大, 采用移动变电站使高压深入到工作面顺槽来缩短低压供电距离, 可使电压质量得到较大提高；目前我国综采工作面用电设备旳电压等级已提高到1 140 V, 高产高效工作面用电设备旳电压等级已到达3．3 kV, 以适应生产发展旳需要。

（3）伴随采区负荷旳不停增大, 电耗在原煤成本中已占较大比重；不停增大旳负荷, 规定供电设备旳供电能力也要对应地增大, 这就使得采区电网旳年运行费用不停增长。

通过度析表明, 提高功率因数有很好旳经济效益。

2.采区供电设计环节采区原始资料采区变电所及移动变电站位置确实定采区供电系统旳确定负荷记录与变压器选择供电电缆旳选择短路电流旳计算电气设备旳选择、校验确定采区变电所硐室和设备布置方案进行采区供电经济计算和记录3.负荷计算与变压器旳选择（1）负荷计算记录各线路旳计算负荷时, 用需用系数法按式(2-5)进行记录计算。

记录采区变电所旳总负荷时, 可按式(2—7)计算。

即将各配出线旳计算负荷相加后, 乘以组问最大负荷同步系数K。

采区供电设计作者：佚名文章来源：本站原创点击数：559 更新时间：2011-3-8--采区供电设计1，采区变电所位置的选择和设备布置：（1）设于能向最多生产机械供电的负荷中心，使低压供电距离合理，并力求减少变电所的移动次数。

（2）设于顶，底板坚固且无淋水及通风良好的地方，以保证变电所硐室内的温度不超过附近巷道温度的5°。

（3）便于变电所设备运输此外，采区变电所不能设在工作面的顺槽中，一般设于采区与部署斜巷轨道巷之间的联络巷内掘进工作面的供电一般由采区变电所承担，不易设变电所。

2，采区用电设备的负荷统计，确定采区动力变压器的容量、台数。

（确定1台）TM=(80+44×3+15+11.4+11×2+2.5×6+30×4+7.5) ×0.44÷0.7=253.25KVA经过查表可知：故选用一台KSJ3-320/6型低压为690v矿用变压器3，拟定采区供电图。

4，选择采区低压电缆。

（1）电缆长度的选择①第一配电点干线电缆选择：Lg1=(20+20+130+450-50) ×1.1+18=645m（一个接线盒两端各加一3m，450m电缆要设3个接线盒，故应加18 m电缆）支线电缆长度选择：Lg11=（50+130）×1.1=198m（露点点长机组的支线长度）Lg12=50×1.1=55m（工作面运输机尾电动机的支线长度）Lg13=10m（回柱绞车）Lg14=（130÷2+50）×1.1=126.5m(电钻电缆长度)②第二配电点干线电缆长度：Lg2=（20+20+45050）×1.1+18=502m（一个接线盒两端各加一3m，450m电缆要设3个接线盒，故应加18 m电缆）支线电缆长度选择）支线电缆长度选择：Lg21=（90-50）×1.1=44m（顺槽运输机支线长度）Lg22=50×55m（工作面运输机尾电动机的支线长度）Lg23=10m（移动溜齿轮油泵电缆长度）Lg24=（130/2+50）×1.1=126.5m（电钻电缆长度）③第三配电点干线电缆长度：Lg3=（20+20+130+50+15）×1.1=258.5m支线电缆长度选择：Lg31=50+15+10=75m（材料绞车电缆长度）Lg332=10+15+50=75m（局部通风机电缆长度）Lg33=（50+15+450）×1.1+18=584.5m（煤电钻与变压器，随工作面每隔80-100m移动一次的最远长度）Lg34=100m（电钻电缆长度）④第四配电点干线电缆的选择：Lg4=（20+20）×1.1=44m支线电缆长度选择：Lg41=10m（局部通风机电缆长度）Lg42=450 ×1.1+18=513m（电钻变压器电缆长度Lg43=100m（电钻电缆长度）⑤顺槽带运输机干线供电电缆才长度Lg5=（210+20+180）×1.1=242m式中180——顺槽运输机的长度。
