电力系统复习题集一．单项选择1．我国电力系统的频率是（ ）Hz 。
A. 60B. 50C. 48D. 552. 衡量电能质量的主要指标是（ ）。
A. 电压B. 电压、频率C. 频率D. 电压、频率和波形3. 发电机的额定电压比线路的额定电压高（ ）。
A. 5％B. 10％C. 0％D. 15％4. 我国电力网络目前的额定电压主要有（ ）。
A. 3kV ，6 kV ，10 kV ，35 kV ，110 kV ，220 kV ，330 kV ，500 kVB. 3kV ，6 kV ，10 kV ，35 kV ，154 kV ，300 kV ， 500 kVC. 3kV ，6 kV ，10 kV ，35 kV ，66kV ，154 kV ，230 kV ，500 kVD. 3kV ，6 kV ，10 kV ，35 kV ，115 kV ，230 kV ，300 kV ，500 kV5. 有一台双绕组变压器变比为110±2×2.5％/11 kV ，分接头实际接于2.5％档，其实际变比为（ ）。
A. 10110 B. 11110C. 5.10110D. 11/1005.21110⎪⎪⎭⎫ ⎝⎛+ 6. 我国目前（ ）kV 及其以上的电力网络的中性点采用直接接地的方式。
A. 110B. 35C. 220D. 107. 我国目前（ ）kV 及其以下的电力网络的中性点采用不接地的方式。
A. 110B. 35C. 10D. 2208. 已知有完全相同的长100km 的双回线路，其每回线路每公里的对地电纳为6-1080.2⨯S/km ，则该双回线的等值电纳的一半为（ ）S 。
A. 4-1080.2⨯B. 4-106.5⨯C. 4-104.1⨯D. 41002-.⨯9. 相同长度的分裂导线与单导线的等值电抗（分裂导线的等值电抗X '，单导线为X ）的关系是（ ）。
A. X X ='B. X X >'C. X X <'D. X X ≤'10. 某双绕组变压器的额定容量为20 000kV A ，短路损耗为130=∆s P kW ，额定变比为11/220kV ，则归算到高压侧等值电阻为（ ）Ω。
第二章电网元件的等值电路和参数计算2-1 架空输电线路的参数2.1.0 概述•电阻：反映线路有功功率损失；•电感：反映载流导线产生磁场效应；•电导：反映泄漏电流及空气游离产生的有功损失；•电容：反映带电导线周围电场效应。
2.1.3 架空输电线路的电导在一般的电力系统计算中可忽略电晕损耗，即认为。
这是由于在设计时，通常按照避免电晕损耗的条件来选择导线的半径。
0g ≈2-2 架空输电线的等值电路2.2.0 概述电力线路按长度可分为：–短线路——L<100km的架空线或不长的电缆；–中长线路——L<100~300km的架空线或L<100km的电缆；–长线路——L>300km的架空线或L>100km的电缆；2.2.2 中长架空线路的等值电路电压在110~330kV的中长线路，电纳的影响不能忽略，等值电路一般有两种表示方法：П型和T型。
Note:П型和T型相互间不等值，不能用Δ—Y 变换。

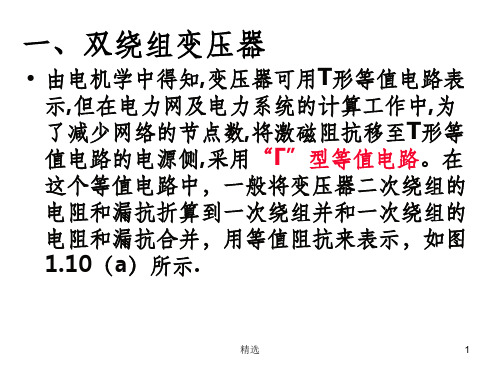

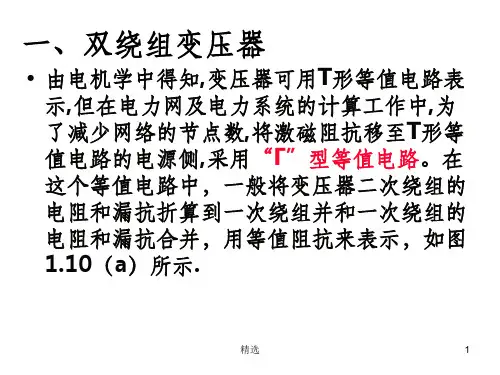

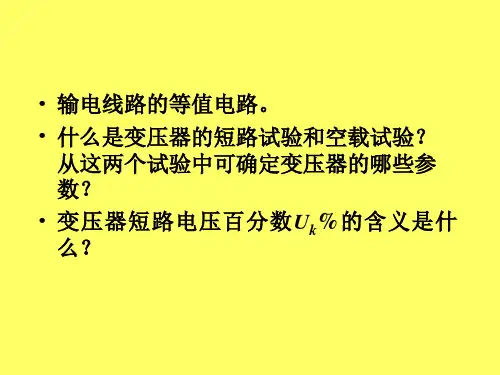

2-3 变压器的等值电路和参数2.3.1 双绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：%S S P V ∆短路损耗：短路电压：00%P I ∆空载损耗：空载电流：T T R X ⇒⇒T TG B ⇒⇒2.3.2 双绕组变压器的短路试验短路实验：将变压器的一绕组短路，另一绕组加电压，使短路绕组中的电流达到额定值，测绕组上的有功损耗ΔP S及短路电压ΔV S%。
2.3.2 双绕组变压器的空载试验空载实验：将变压器一绕组开路，另一绕组加上额定电压，测绕组中的空载损耗ΔP0和空载电流ΔI0%。
2.3.3三绕组变压器等值电路将励磁支路移至电源测：由短路试验得到：由空载试验得到：(12)(23)(13)(12)(23)(13)%%%S S S S S S P P P V V V −−−−−−∆∆∆短路损耗：、、短路电压：、、00%P I ∆空载损耗：空载电流：%Si Si P V ⇒∆⇒Ti Ti R X ⇒⇒13i =∼TTG B ⇒⇒2.3.3 三绕组变压器短路试验短路实验：将三绕组变压器任一绕组(如j)短路,在另一绕组) ，使短路绕组j中电流达其额定电(如i)加电压(Ui流(I)，测i,j绕组间的短路损耗(∆P S(i-j))和短路jN电压降(ΔV S(i-j)%)。
电力系统分析专项练习题-（含答案）1.电力系统的综合供电负荷加上厂用电之和，称为（A)A.发电负荷B.供电负荷C.用电负荷D.工业负荷2.我国目前电力系统的最高电压等级是（D）。
A、交流500kv，直流kv500B、交流750kv，直流kv500C、交流500kv，直流kv800D、交流1000kv，直流kv8003.分析简单电力系统的暂态稳定主要应用(B)A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法4.无功功率通过线路电阻时（A）A.产生有功功率损耗B.产生无功功率损耗C.不产生有功功率损耗D.既不产生有功功率损耗也不产生无功功率损耗5.根据对称分量法，a、b、c三相的零序分量相位关系是(D)A.a相超前b相B.b相超前a相C.c相超前b相D.相位相同6.在下列各种故障类型中，属于纵向故障的是（D)A.两相短路B.两相断线C.单相接地短路D.两相短路接地7.电力系统短路故障计算主要求取的物理量是（A)A、电压，电流 B.电阻，电抗 C.电阻，功率 D.电流，电抗8.110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（A）。
A、减少线路雷击事故，提高供电可靠性；B、减少雷击事故，提高电能质量；C、减少雷击事故，降低输电线路对地电压；D、减少雷击事故，提高输电线路的耐压水平。
8.电力线路等值参数中消耗有功功率的是（C）A.电纳B.电感C.电阻D.电容9.一般双绕组变压器的分接头（D）A.高、低压侧均没有B.位于低压侧C.高、低压侧均有D.位于高压侧10.ABC坐标系下，理想同步发电机的磁链方程中的互感系数MQf等于（A）A.0B.1.0C.0.5D.1.511.无限大功率电源供电的三相对称系统,发生三相短路,短路电流的非周期分量的衰减速度（A）A.A、B、C三相相同B.只有B、C两相相同C.只有A、B两相相同D.只有A、C两相相同12.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（C）A.增大B.减小C.不变D.不确定13.分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（D）A.正序等效定则B.等耗量微增率准则C.等力矩原则D.等面积定则14.双绕组变压器，型等值电路中的导纳为（A）’A.GT-jBTB.-GT-jBTC.GT+jBTD.-GT+jBT15.节点导纳矩阵为方阵，其阶数等于（B）A.网络中所有节点数B.网络中除参考节点以外的节点数C.网络中所有节点数加1D.网络中所有节点数加216.当系统发生故障后，投入制动电阻可减少（D）A.无功损耗B.有功损耗C.电压损耗D.功率差额17.电力系统分析中所用阻抗指的是（A）A.一相等值阻抗B.两相阻抗C.三相阻抗D.四相阻抗18.潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（C）A.高斯—赛德尔法B.直角坐标形式的牛顿—拉夫逊法C.极坐标形式的牛顿—拉夫逊法D.阻抗法19.将三个不对称相量分解为三组对称相量的方法是（B）A.小干扰法B.对称分量法C.牛顿—拉夫逊法D.龙格—库塔法20.当系统中a相接地短路时,故障处的a相电压为（D）A.UNB.2NUC.NU23D.021.系统有功备用容量中,哪种可能不需要专门设置（B）A.负荷备用B.国民经济备用C.事故备用D.检修备用22.在下列各种故障类型中,属于纵向故障的是（B）A.两相短路B.单相断线C.单相接地短路D.两相接地短路23.500kV系统的平均额定电压为(A)A.525kVB.520kVC.515kVD.500kV2008102.24..潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的(D)A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程25..逆调压是指(C)A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低26.一般三绕组变压器的分接头(D)A.只位于高压侧B.只位于中压侧C.只位于低压侧D.位于高、中压侧27.abc坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(C)A.2B.πC.2πD.3π28.输电线路的额定电压为UN=110kV，则它表示的是(C)A.相电压B.31相电压C.线电压D.31线电压29.利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是(B)A.P—Q分解法高于牛顿—拉夫逊法B.牛顿—拉夫逊法高于P—Q分解法C.无法比较D.两种方法一样30.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值()A.A、B、C三相不同B.A、C两相相同C.A、B两相相同D.B、C两相相同31.理想同步发电机的空载电势Eq的方向(B)A.与d轴相同B.与q轴相同C.与d轴成45°角D.与q轴成45°角32.简单电力系统的静态稳定判据为(B)A.ddPE<0B.ddPE>0C.ddPE<0D.PE<033.等面积定则主要用于简单电力系统的(D)A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析34.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的(C)A.1倍B.2倍C.3倍D.3倍35.电力系统发生三相短路，短路电流只包含(A)A.正序分量B.负序分量C.零序分量D.正序和零序分量36.当发电机出口发生三相短路时，其输出的电磁功率为(C)A.额定功率B.功率极限C.0D.额定功率的50％37.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为(A)A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑38.当系统中发生A相接地短路时，故障处的B相短路电流为(A)A.0B.0.5C.1D.339.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是(B)A电压、电流 B.线电压、三相功率C.电压、电抗D.电流、电抗40.系统发生短路故障后，越靠近短路点，正序电压(A)A越低B.越高C.不变 D.不确定41.电力系统的综合用电负荷加上网络损耗之和称为(D)A.农业负荷B.发电负荷C.工业负荷D.供电负荷42.电力系统的有功功率电源是（A）A发电机B．变压器C．调相机D．电容器43.电力线路中，电纳B主要反映线路流过电流时所产生的（B）A热效应B．电场效应C．磁场效应D．电晕损耗44.计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（C）A对初值要求低B．占用内存少C．收敛性好，计算速度快D．复杂45.500kV系统中性点运行方式经常采用（B）A不接地B．直接接地C．经电抗接地D．经电阻接地46.电力系统分析中，视在功率的单位常采用（C）AMW B．MVar C．MV A D．Var47.频率调整可以分为一次、二次和三次调节，其中可以实现无差调节的是（D）A．一次B．一、三次均可以C．一、二次均可以D．二次48.同步发电机三种电抗xd，dx，dx，之间的大小关系为（A）A．xd＞dx＞dx B．xd＜dx＜dxC．dx＜xd＜dx D．dx＞xd＞dx49.短路冲击电流是指短路电流的（D）A．有效值B．平均值C．方均根值D．最大可能瞬时值50.环形网络中经济功率的分布规律是（C）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路导纳成反比51.两相短路故障是一种（B）A．对称故障B．不对称故障C．纵向故障D．斜向故障52.节点导纳矩阵为方阵，其阶数等于（D）A．网络中所有节点数B．网络中所有节点数加2C．网络中所有节点数加1D．网络中除参考节点以外的节点数53.系统备用容量中，哪种容量可能不需要专门设置（D）A.负荷备用B.事故备用C.检修备用D.国民经济备用54.逆调压是指（A）A.高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B.高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C.高峰负荷，低谷负荷中枢点的电压均低D.高峰负荷，低谷负荷中枢点的电压均高55.系统发生两相接地短路故障时，复合序网的连接方式为（B）A.正序、负序并联，零序网开路B.正序、负序、零序并联C.正序、零序并联，负序开路D.零序、负序并联，正序开路56.单相短路的序分量电流边界条件是(B)Ai1+i2+i0=0Bi1=i2=i0Ci1+i2=0Di1=i257.通过改变变压器变比，实质上（C）A改变了电压损耗的数值B改变了负荷变化时次级电压的变化幅度C改变了电力网的无功功率分布D增加了整个电力系统的无功功率容量58.三相短路时，非周期分量极小值，只能是在某种情况（A）A一相中出现B同时在两相中出现C三相均不出现D只有故障相出现其它相不出现59.同步机的各种电抗间关系为(C)A'x"xxxddqd B"x'xxxdddq C"x'xxxddq D"xx'xxdqdd60.目前我国电能输送的主要方式是CA．直流B．单相交流C．三相交流D．交直流并重61.输电线路采用分裂导线的目的是AA．减小电抗B．减小电阻C．增大电抗D．减小电纳62.电力系统潮流计算中，功率指CA．一相功率B．两相功率C．三相功率D．四相功率63.电力系统有功功率电源为BA．发电机、调相机B．发电机C．调相机D．发电机、电容器64.有备用接线方式的优、缺点是DA．优点：供电可靠性高。

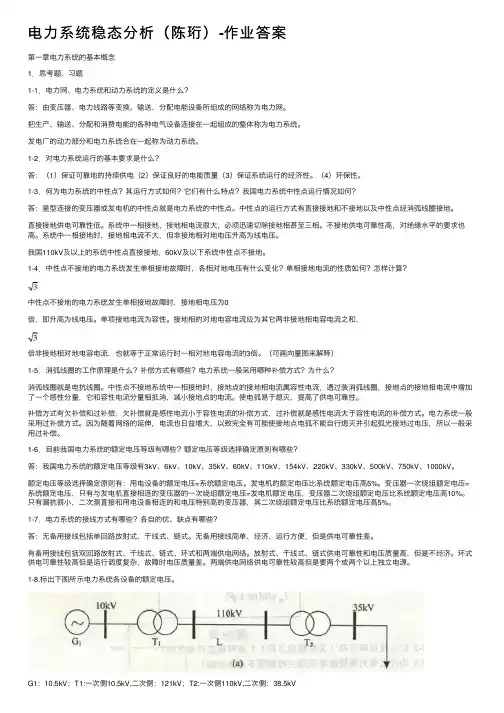

电⼒系统稳态分析（陈珩）-作业答案第⼀章电⼒系统的基本概念1．思考题、习题1-1．电⼒⽹、电⼒系统和动⼒系统的定义是什么？答：由变压器、电⼒线路等变换、输送、分配电能设备所组成的⽹络称为电⼒⽹。
把⽣产、输送、分配和消费电能的各种电⽓设备连接在⼀起组成的整体称为电⼒系统。
发电⼚的动⼒部分和电⼒系统合在⼀起称为动⼒系统。
1-2．对电⼒系统运⾏的基本要求是什么？答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3）保证系统运⾏的经济性。
（4）环保性。
1-3．何为电⼒系统的中性点？其运⾏⽅式如何？它们有什么特点？我国电⼒系统中性点运⾏情况如何？答：星型连接的变压器或发电机的中性点就是电⼒系统的中性点。
中性点的运⾏⽅式有直接接地和不接地以及中性点经消弧线圈接地。
直接接地供电可靠性低。
系统中⼀相接地，接地相电流很⼤，必须迅速切除接地相甚⾄三相。
不接地供电可靠性⾼，对绝缘⽔平的要求也⾼。
系统中⼀相接地时，接地相电流不⼤，但⾮接地相对地电压升⾼为线电压。
我国110kV及以上的系统中性点直接接地，60kV及以下系统中性点不接地。
1-4．中性点不接地的电⼒系统发⽣单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？中性点不接地的电⼒系统发⽣单相接地故障时，接地相电压为0倍，即升⾼为线电压。
单项接地电流为容性。
接地相的对地电容电流应为其它两⾮接地相电容电流之和，倍⾮接地相对地电容电流，也就等于正常运⾏时⼀相对地电容电流的3倍。
（可画向量图来解释）1-5．消弧线圈的⼯作原理是什么？补偿⽅式有哪些？电⼒系统⼀般采⽤哪种补偿⽅式？为什么？消弧线圈就是电抗线圈。
中性点不接地系统中⼀相接地时，接地点的接地相电流属容性电流，通过装消弧线圈，接地点的接地相电流中增加了⼀个感性分量，它和容性电流分量相抵消，减⼩接地点的电流。
使电弧易于熄灭，提⾼了供电可靠性。
补偿⽅式有⽋补偿和过补偿，⽋补偿就是感性电流⼩于容性电流的补偿⽅式，过补偿就是感性电流⼤于容性电流的补偿⽅式。

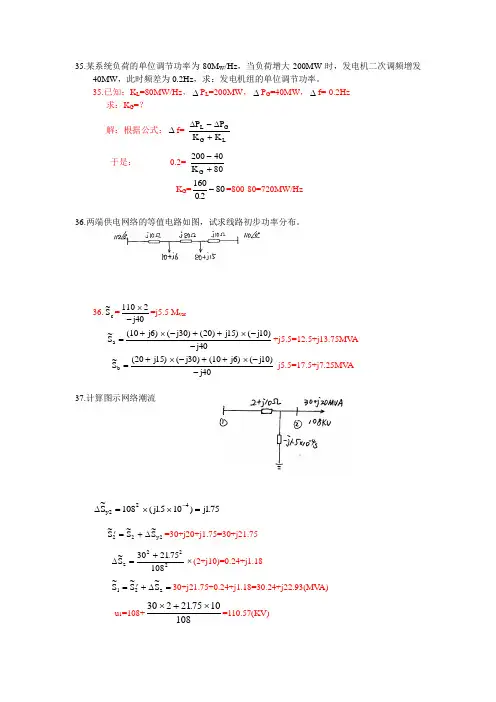

35.某系统负荷的单位调节功率为80M W /Hz ，当负荷增大200MW 时，发电机二次调频增发40MW ，此时频差为0.2Hz ，求：发电机组的单位调节功率。
35.已知：K L =80MW/Hz ，∆P L =200MW ，∆P G =40MW ，∆f=-0.2Hz 求：K G =？解：根据公式：∆f=-∆∆P P K K L GG L -+于是： -0.2=-2004080-+K GK G =1600280.-=800-80=720MW/Hz36.两端供电网络的等值电路如图，试求线路初步功率分布。
36.~S c =110240⨯-j =j5.5 M var~()()())()S j j j j j a =+⨯-++⨯--1063020151040+j5.5=12.5+j13.75MV A~()()()()S j j j j j b =+⨯-++⨯--2015301061040-j5.5=17.5+j7.25MV A37.计算图示网络潮流∆~(.).S j j y2241081510175=⨯⨯=-~~~'=+S S S y 222∆=30+j20+j1.75=30+j21.75∆~.S z =+302175108222⨯(2+j10)=0.24+j1.18 ~~~S S S z 12='+=∆30+j21.75+0.24+j1.18=30.24+j22.93(MVA)u 1=108+302217510108⨯+⨯.=110.57(KV)38.简单系统中，x d Σ=1.2, U =1.0,~S =0.8+j0.6，求静态稳定储备系数K p .解：E ′=()()(..)(..).U Q x UP x Udd++=+⨯+⨯=∑∑020********108121198P M ='⋅=⨯∑E U x d 198112..=1.65 K P =P P P M -⨯=-⨯00100%1650808100%...=106.25%五、综合计算题(每小题11分，共22分)39.图示网络~S max =20+j15MV A, ~S min =10+j8MV A,送端电压维持118KV 不变，变电所变压器为110±2×2.5%/11KV ，当U 2要求在10.5∽11KV 范围内变化时，请选择最小补偿电容器容量。
