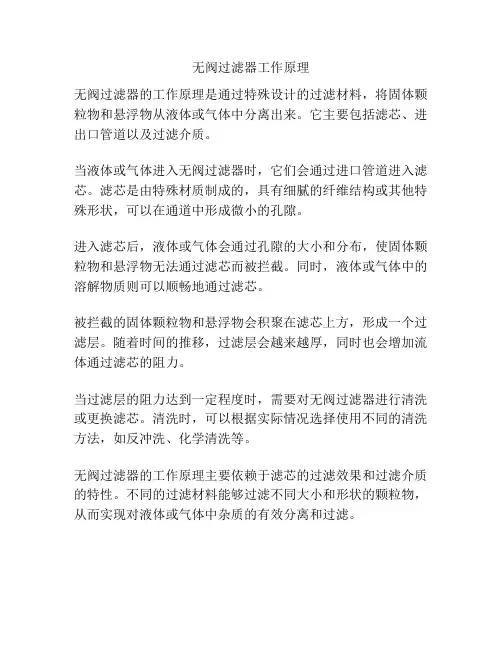

无阀过滤器工作原理
无阀过滤器的工作原理是通过特殊设计的过滤材料，将固体颗粒物和悬浮物从液体或气体中分离出来。
它主要包括滤芯、进出口管道以及过滤介质。
当液体或气体进入无阀过滤器时，它们会通过进口管道进入滤芯。
滤芯是由特殊材质制成的，具有细腻的纤维结构或其他特殊形状，可以在通道中形成微小的孔隙。
进入滤芯后，液体或气体会通过孔隙的大小和分布，使固体颗粒物和悬浮物无法通过滤芯而被拦截。
同时，液体或气体中的溶解物质则可以顺畅地通过滤芯。
被拦截的固体颗粒物和悬浮物会积聚在滤芯上方，形成一个过滤层。
随着时间的推移，过滤层会越来越厚，同时也会增加流体通过滤芯的阻力。
当过滤层的阻力达到一定程度时，需要对无阀过滤器进行清洗或更换滤芯。
清洗时，可以根据实际情况选择使用不同的清洗方法，如反冲洗、化学清洗等。
无阀过滤器的工作原理主要依赖于滤芯的过滤效果和过滤介质的特性。
不同的过滤材料能够过滤不同大小和形状的颗粒物，从而实现对液体或气体中杂质的有效分离和过滤。

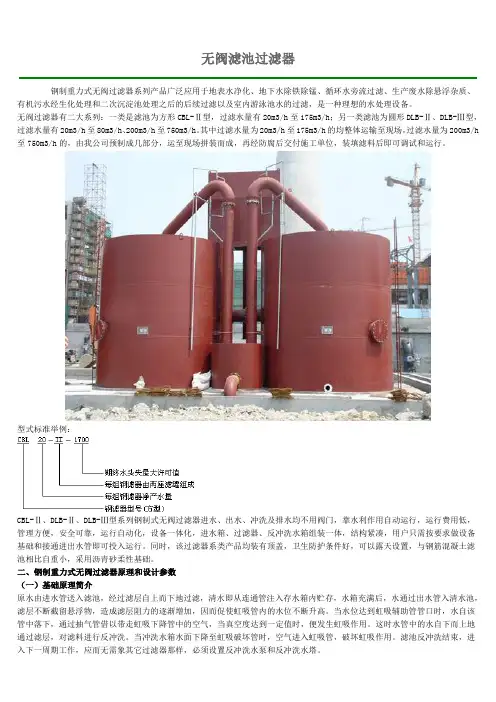

无阀滤池过滤器钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
无阀过滤器有二大系列：一类是滤池为方形CBL-Ⅱ型，过滤水量有20m3/h至175m3/h；另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。
其中过滤水量为20m3/h至175m3/h的均整体运输至现场，过滤水量为200m3/h 至750m3/h的，由我公司预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。
型式标准举例：CBL-Ⅱ、DLB-Ⅱ、DLB-Ⅲ型系列钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水利作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，该过滤器系类产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。
二、钢制重力式无阀过滤器原理和设计参数（一）基础原理简介原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作，应而无需象其它过滤器那样，必须设置反冲洗水泵和反冲洗水塔。
本系列过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀过滤池相比，增加了每组三座系列，期终水头损失最大许可值由国际图的1.70米增加了1.50米和1.90米两档次，为净水厂设计的高程布置提供了方便选择的产品。

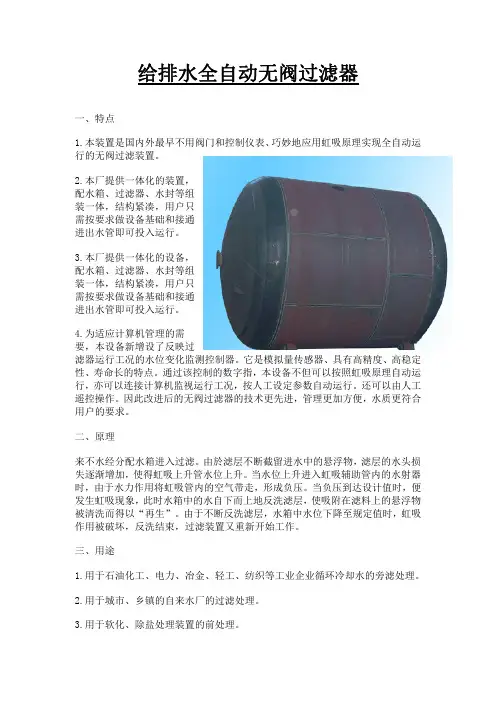

全自动无阀过滤器使用说明书江苏江华水处理设备厂目录1.用途2.工艺流程3.工作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全自动无阀过滤器技术数据表8.安装说明9.操作使用说明10.设备维修保养11.故障排除12. 附件1.用途本全自动无阀过滤器是中油吉林化建工程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油厂项目中循环水场的水净化处理设备，主要用于对循环水中的悬浮物、固体颗粒进行截留去除，使出水悬浮物（SS）含量＜10 mg/L（进水SS＜80 mg/L，处理水量：100m3/h。
本全自动无阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。
2.工艺流程2.1 过滤：进水出水2.2 反冲洗：排入沟渠3.工作原理过滤时，原水由高位配水箱经“U”形进水管进入过滤区，经过滤层过滤后由连通管上升到出水箱，当出水箱中水位超过出水管口时，清水由出水管流出。
过滤过程中，滤层的阻力不断增加，虹吸上升管中的水位不断上升，将虹吸管中的空气从虹吸下降管挤出，穿过水封逸入大气中。
当水位上升到虹吸辅助管管口时，水从虹吸辅助管流下，经抽气管抽除虹吸管中的空气，这时虹吸上升管和虹吸下降管中的水位同时上升，最终两者汇合，形成连续虹吸水流，于是出水箱及其它过滤区的清水对过滤层进行反冲洗，滤层膨胀，冲洗废水由虹吸下降管排入沟渠。
当出水箱中的水位降到虹吸破坏管管口以下时，虹吸破坏管进气，虹吸被破坏，反冲洗结束，设备重新开始过滤。
4.设备特点4.1 过滤器在运行时，过滤——投入反冲洗——终止反冲洗——恢复下一周期的过滤，均为水力自动运行，无需人员看管，运行费用低，管理方便，安全可靠；4.2 设备一体程度化，高位配水箱、过滤区、反冲洗装置等组装成一体，结构紧凑，用户只需做好设备基础和接通进出水管即可投入运行；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗水箱，占地面积少。

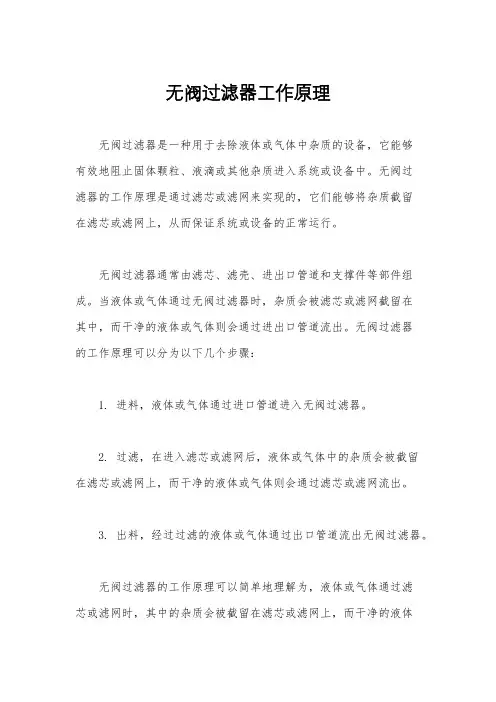

无阀过滤器工作原理无阀过滤器是一种用于去除液体或气体中杂质的设备，它能够有效地阻止固体颗粒、液滴或其他杂质进入系统或设备中。
无阀过滤器的工作原理是通过滤芯或滤网来实现的，它们能够将杂质截留在滤芯或滤网上，从而保证系统或设备的正常运行。
无阀过滤器通常由滤芯、滤壳、进出口管道和支撑件等部件组成。
当液体或气体通过无阀过滤器时，杂质会被滤芯或滤网截留在其中，而干净的液体或气体则会通过进出口管道流出。
无阀过滤器的工作原理可以分为以下几个步骤：1. 进料，液体或气体通过进口管道进入无阀过滤器。
2. 过滤，在进入滤芯或滤网后，液体或气体中的杂质会被截留在滤芯或滤网上，而干净的液体或气体则会通过滤芯或滤网流出。
3. 出料，经过过滤的液体或气体通过出口管道流出无阀过滤器。
无阀过滤器的工作原理可以简单地理解为，液体或气体通过滤芯或滤网时，其中的杂质会被截留在滤芯或滤网上，而干净的液体或气体则会通过滤芯或滤网流出。
因此，无阀过滤器能够有效地去除液体或气体中的杂质，保证系统或设备的正常运行。
无阀过滤器的滤芯或滤网通常由不同材质制成，如纤维素、金属、陶瓷等。
不同材质的滤芯或滤网能够适用于不同的工作环境和要求，如高温、高压、腐蚀性液体等。
此外，无阀过滤器还可以根据需要选择不同的过滤精度，以满足不同的过滤要求。
无阀过滤器的工作原理简单而有效，它能够在液体或气体中去除微小的杂质，保证系统或设备的正常运行。
因此，在许多工业领域，无阀过滤器被广泛应用于液体或气体的过滤和净化工作中。
同时，无阀过滤器还能够减少系统或设备的维护成本和停机时间，提高设备的可靠性和运行效率。
总之，无阀过滤器是一种能够有效去除液体或气体中杂质的设备，它的工作原理是通过滤芯或滤网将杂质截留在其中，从而保证系统或设备的正常运行。
无阀过滤器在工业领域有着广泛的应用，能够提高设备的可靠性和运行效率，减少维护成本和停机时间。

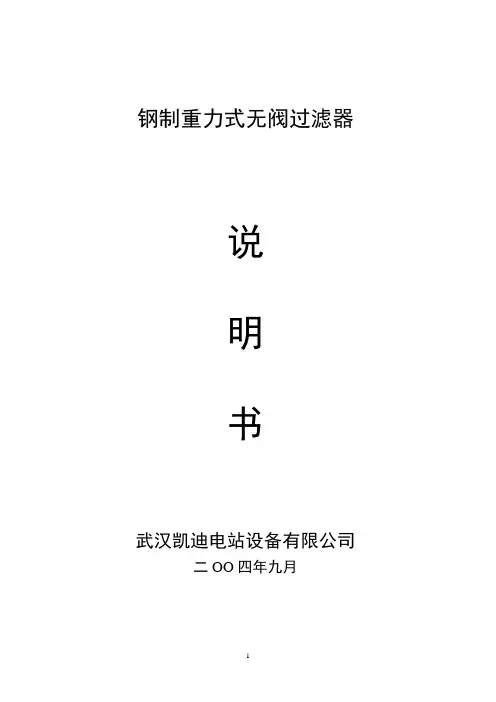

钢制重力式无阀过滤器说明书武汉凯迪电站设备有限公司二OO四年九月钢制重力式无阀过滤器一、钢制重力式无阀过滤器简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。
二、钢制重力式无阀过滤器原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作。
反洗时滤池交错，两个水箱的水共用一个滤池反洗。
简图：（二）设计参数无阀过滤器:数量 2台；设备直径 3000mm ；设备壁厚/衬里 8mm/环氧树脂三道；设备总高 6500mm ；设计处理水量 90 m3/h；最大处理水量 120 m3/h；设计进水浊度 50-100 mg/L；最大进水浊度 100 mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配： 0.5-1.0mm；层度300 mm1.0-2.0mm；层度400 mm承托层厚度270mm(滤料粒径2-4mm)滤料堆积比重～1.8 t/m3；水帽个数≥150个（水帽出力2t/h.个）水帽材质 1Cr18Ni9Ti设备最大起吊件重≤3 吨；三、设备使用维护无阀滤池为自动运行，一般情况无须维护。
无阀过滤器工作原理
1. 无阀过滤器的概述
无阀过滤器是一种去除液体中悬浮物的装置，其工作原理基于过
滤介质对液体中固体颗粒的阻滞作用。
因为没有阀门，流量会一直通
过过滤器，所以需要不断清洗。
2. 滤层过滤原理
滤层过滤原理是将液体流经一层固定介质，如砂子、石英、活性
炭等，通过孔隙的大小，将其中的固体颗粒拦截并固定在孔隙中，滤
液则从介质床层的出口流出。
此时，滤层中的固体颗粒需要不断清除，以保证过滤效率和流量。
3. 改良型滤层过滤
改良型滤层过滤是在传统滤层过滤的基础上增加一些改进，如在
砂子层上覆盖一层钢网，使得砂子在钢网上形成一个均匀的平面，这
样可以避免不同大小的砂子混杂在一起，造成孔隙堵塞的问题。
此外，改良型滤层过滤对滤床深度、孔径大小及滤床材料的选择都有严格的
要求。
4. 超滤膜过滤原理
超滤膜过滤原理则是利用具有一定孔隙的膜片进行过滤，其孔径
范围一般在0.001至0.1微米之间，能够滤除液体中的大部分固体颗
粒和微生物，但对于一些小的离子或溶质无法有效过滤。
此种原理需要更高的维护水平和过滤膜的耐用性。
5. 无阀过滤器的适用性
无阀过滤器适用于各种输送介质，如自来水、饮料、液压油等，在过滤质量、效率、经济性、安全性等方面都具有较高水平。
目前，随着工业的发展和技术革命，无阀过滤器广泛应用于各种领域。

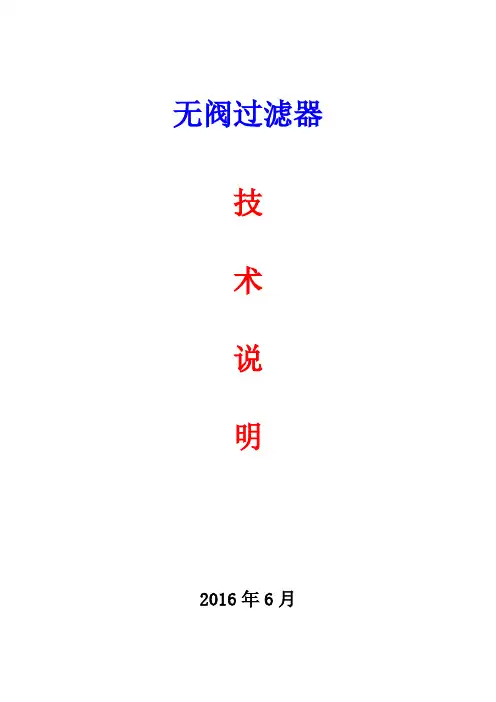

无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。
滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。
同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。
当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。
无阀过滤器上设有操作平台、便于设备操作，维护和检修。
出水区设置一个取样管。
取样管材料为不锈钢。
2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。
顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
冲洗系统：包括冲洗水箱、连通管、虹吸管等。
冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。
连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。
冲洗系统中最重要的便是冲洗。
冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。
反之，为使虹吸破坏彻底，在破坏管底管设置虹吸破坏斗。

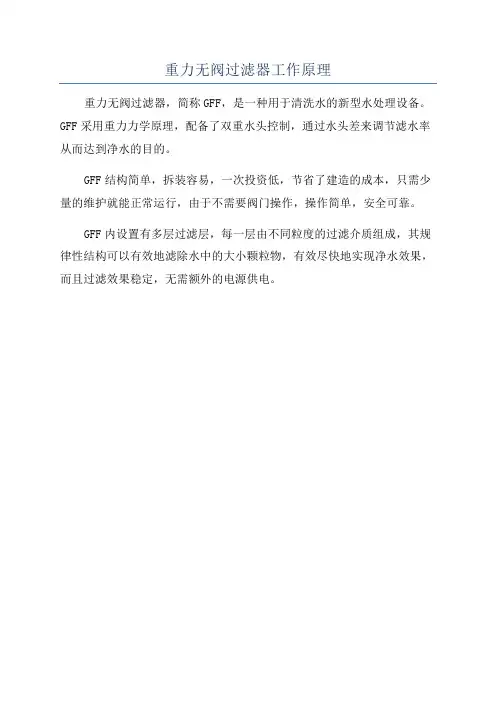

重力无阀过滤器工作原理
重力无阀过滤器，简称GFF，是一种用于清洗水的新型水处理设备。
GFF采用重力力学原理，配备了双重水头控制，通过水头差来调节滤水率从而达到净水的目的。
GFF结构简单，拆装容易，一次投资低，节省了建造的成本，只需少量的维护就能正常运行，由于不需要阀门操作，操作简单，安全可靠。
GFF内设置有多层过滤层，每一层由不同粒度的过滤介质组成，其规律性结构可以有效地滤除水中的大小颗粒物，有效尽快地实现净水效果，而且过滤效果稳定，无需额外的电源供电。
