无阀过滤器资料

全⾃动⽆阀过滤器使⽤说明书全⾃动⽆阀过滤器使⽤说明书江苏江华⽔处理设备⼚⽬录1.⽤途2.⼯艺流程3.⼯作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全⾃动⽆阀过滤器技术数据表8.安装说明9.操作使⽤说明10.设备维修保养11.故障排除12. 附件1.⽤途本全⾃动⽆阀过滤器是中油吉林化建⼯程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油⼚项⽬中循环⽔场的⽔净化处理设备，主要⽤于对循环⽔中的悬浮物、固体颗粒进⾏截留去除，使出⽔悬浮物（SS）含量＜10 mg/L（进⽔SS＜80 mg/L，处理⽔量：100m3/h。

本全⾃动⽆阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。

2.⼯艺流程2.1 过滤：进⽔出⽔2.2 反冲洗：排⼊沟渠3.⼯作原理过滤时，原⽔由⾼位配⽔箱经“U”形进⽔管进⼊过滤区，经过滤层过滤后由连通管上升到出⽔箱，当出⽔箱中⽔位超过出⽔管⼝时，清⽔由出⽔管流出。

过滤过程中，滤层的阻⼒不断增加，虹吸上升管中的⽔位不断上升，将虹吸管中的空⽓从虹吸下降管挤出，穿过⽔封逸⼊⼤⽓中。

当⽔位上升到虹吸辅助管管⼝时，⽔从虹吸辅助管流下，经抽⽓管抽除虹吸管中的空⽓，这时虹吸上升管和虹吸下降管中的⽔位同时上升，最终两者汇合，形成连续虹吸⽔流，于是出⽔箱及其它过滤区的清⽔对过滤层进⾏反冲洗，滤层膨胀，冲洗废⽔由虹吸下降管排⼊沟渠。

当出⽔箱中的⽔位降到虹吸破坏管管⼝以下时，虹吸破坏管进⽓，虹吸被破坏，反冲洗结束，设备重新开始过滤。

4.设备特点4.1 过滤器在运⾏时，过滤——投⼊反冲洗——终⽌反冲洗——恢复下⼀周期的过滤，均为⽔⼒⾃动运⾏，⽆需⼈员看管，运⾏费⽤低，管理⽅便，安全可靠；4.2 设备⼀体程度化，⾼位配⽔箱、过滤区、反冲洗装置等组装成⼀体，结构紧凑，⽤户只需做好设备基础和接通进出⽔管即可投⼊运⾏；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗⽔箱，占地⾯积少。

无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱,通过分配堰进入进水槽，由进水管送入滤池,经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水(冲洗水)箱内贮存水箱充满后、经出水堰槽流入清水池。

滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大,促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时,水从管口落下,并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空,产生虹吸作用，启动反冲洗工序。

同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出.当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管,虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。

无阀过滤器上设有操作平台、便于设备操作，维护和检修.出水区设置一个取样管.取样管材料为不锈钢。

2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。

进水系统：采用双格组合进水分配箱,既可进水，又可均匀配水。

滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开.顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口,经虹吸管排出.配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。

冲洗系统：包括冲洗水箱、连通管、虹吸管等。

冲洗水箱置于滤池顶部,水箱容积按一个滤池冲洗一次所需的水量确定。

连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。

冲洗系统中最重要的便是冲洗。

冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始,当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。

所以虹吸管是冲洗过程中的关键，采用虹吸辅助管,可加速虹吸形成。

反之,为使虹吸破坏彻底，在破坏管底管设置虹吸破坏斗.但为了管理上的需要，特设强制冲洗器,以便在滤池水头损失还没有达到最大值就需要冲洗。

钢制重力式无阀过滤器说明书武汉凯迪电站设备有限公司二OO四年九月钢制重力式无阀过滤器一、钢制重力式无阀过滤器简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。

钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。

同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。

二、钢制重力式无阀过滤器原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。

当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。

这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。

当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。

滤池反冲洗结束，进入下一周期工作。

反洗时滤池交错，两个水箱的水共用一个滤池反洗。

简图：（二）设计参数无阀过滤器:数量 2台；设备直径 3000mm ；设备壁厚/衬里 8mm/环氧树脂三道；设备总高 6500mm ；设计处理水量 90 m3/h；最大处理水量 120 m3/h；设计进水浊度 50-100 mg/L；最大进水浊度 100 mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配： 0.5-1.0mm；层度300 mm1.0-2.0mm；层度400 mm承托层厚度270mm(滤料粒径2-4mm)滤料堆积比重～1.8 t/m3；水帽个数≥150个（水帽出力2t/h.个）水帽材质 1Cr18Ni9Ti设备最大起吊件重≤3 吨；三、设备使用维护无阀滤池为自动运行，一般情况无须维护。

杭州上下水处理设备有限公司无阀过滤器产品主要应用于河水、水库水、地下水、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤，以及室内外景观池水的过滤是一种节能型的水处理设备。

无阀过滤器是一种不需要阀门的快滤池。

在运行的过程中，出水的水位保持恒定不变，进水的水位则随着滤层水头损失，压力增加而使水位不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，就开始自动滤层反冲洗，冲洗掉废水沿虹吸管排出池外。

无阀过滤器的进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全自动化，设备一体化。

混凝箱、沉淀池、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。

同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，占地面积小。

杭州上下水处理设备有限公司我公司十多年来对无阀过滤器，在成功运行经验和各用户反馈意见、结合多年生产经验，不断更新完善，研制出了改进型第三代无阀过滤器。

更新完善的无阀过滤器，具备了更宽广的处理能力和适用范围，公司生产的无阀过滤器有圆形、方形二大系列：原水由进水管送入滤池，经过滤池层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。

当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。

这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。

当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。

滤池反冲洗结束，进入下一周期工作。

因此无阀过滤器无需象其它过滤器那样，需要设置反冲洗泵和反冲洗水塔。

杭州上下水处理设备有限公司1、无阀过滤器是国内较早不用阀门和控制仪表，巧妙地利用虹吸原理实现自动运行的无阀过滤装置，可以自动冲洗，相比其他过滤设备，具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。

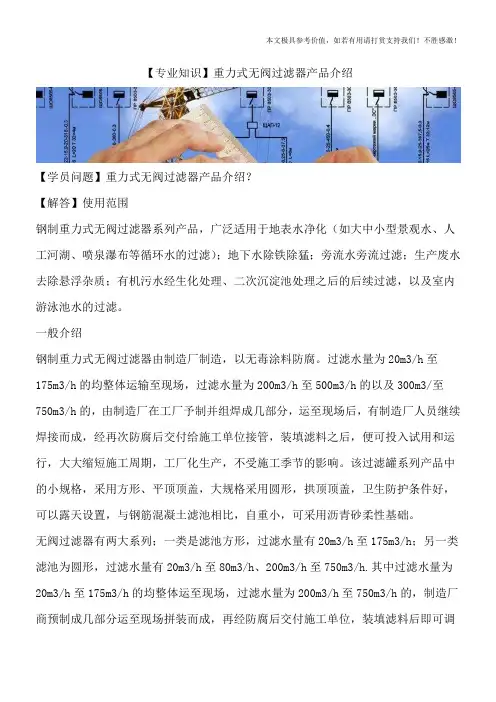

【专业知识】重力式无阀过滤器产品介绍【学员问题】重力式无阀过滤器产品介绍？【解答】使用范围钢制重力式无阀过滤器系列产品，广泛适用于地表水净化（如大中小型景观水、人工河湖、喷泉瀑布等循环水的过滤）；地下水除铁除猛；旁流水旁流过滤；生产废水去除悬浮杂质；有机污水经生化处理、二次沉淀池处理之后的后续过滤，以及室内游泳池水的过滤。

一般介绍钢制重力式无阀过滤器由制造厂制造，以无毒涂料防腐。

过滤水量为20m3/h至175m3/h的均整体运输至现场，过滤水量为200m3/h至500m3/h的以及300m3/至750m3/h的，由制造厂在工厂予制并组焊成几部分，运至现场后，有制造厂人员继续焊接而成，经再次防腐后交付给施工单位接管，装填滤料之后，便可投入试用和运行，大大缩短施工周期，工厂化生产，不受施工季节的影响。

该过滤罐系列产品中的小规格，采用方形、平顶顶盖，大规格采用圆形，拱顶顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比，自重小，可采用沥青砂柔性基础。

无阀过滤器有两大系列；一类是滤池方形，过滤水量有20m3/h至175m3/h；另一类滤池为圆形，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h.其中过滤水量为20m3/h至175m3/h的均整体运至现场，过滤水量为200m3/h至750m3/h的，制造厂商预制成几部分运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

工艺介绍采用小组里排水系统，正向、重力式过滤，以自身清水区的水量，在虹吸水头作用进行反冲洗。

因此，无须像高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样必须设置反冲洗泵货反冲洗水塔。

该过滤罐内，采用较多跟数的冲清水管，并布置在各自所在面积图形的形心轴之处。

因此反冲洗水配水均匀，其滤后水再清水区采用跺脚集水槽收集，因此过滤罐就位后，对集水槽堰顶之水平程度适应能力强，因而可以均匀集水。

过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀滤池相比，增加了魅族三座式系列（即一座过滤器反冲洗时，由同一组的三座过滤罐供给反冲洗水量）期终水头损失最大控制值也是国标图的1.7m增加了1.5m和1.9m两次档次，为净水厂设计的高程布置提供了方便选择的产品。

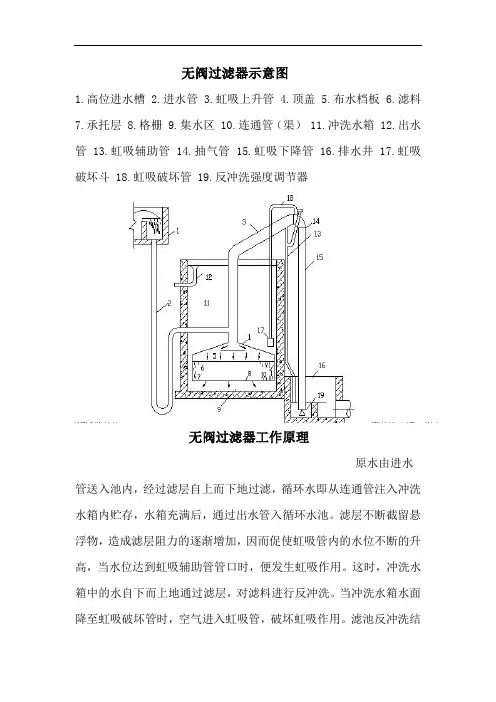

无阀过滤器示意图
1.高位进水槽
2.进水管
3.虹吸上升管
4.顶盖
5.布水档板
6.滤料
7.承托层
8.格栅
9.集水区 10.连通管（渠） 11.冲洗水箱 12.出水管 13.虹吸辅助管 14.抽气管 15.虹吸下降管 16.排水井 17.虹吸破坏斗 18.虹吸破坏管 19.反冲洗强度调节器
无阀过滤器工作原理
原水由进水管送入池内，经过滤层自上而下地过滤，循环水即从连通管注入冲洗水箱内贮存，水箱充满后，通过出水管入循环水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断的升高，当水位达到虹吸辅助管管口时，便发生虹吸作用。

这时，冲洗水箱中的水自下而上地通过滤层，对滤料进行反冲洗。

当冲洗水箱水面降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。

滤池反冲洗结
束，进入下一个周期。

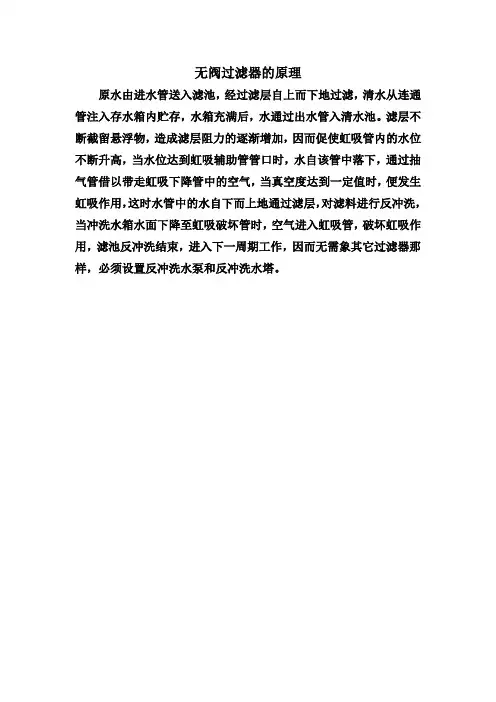

无阀过滤器的原理
原水由进水管送入滤池，经过滤层自上而下地过滤，清水从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高，当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用，这时水管中的水自下而上地通过滤层，对滤料进行反冲洗，当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束，进入下一周期工作，因而无需象其它过滤器那样，必须设置反冲洗水泵和反冲洗水塔。

无阀过滤器技术说明 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。

滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。

同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。

当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。

无阀过滤器上设有操作平台、便于设备操作，维护和检修。

出水区设置一个取样管。

取样管材料为不锈钢。

2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。

进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。

滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。

顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。

配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。

冲洗系统：包括冲洗水箱、连通管、虹吸管等。

冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。

连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。

冲洗系统中最重要的便是冲洗。

冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
