无阀过滤器维护使用说明书样本

重力式无阀过滤器设备安装、使用和操作维护说明书目录一、结构特征及简要说明二、工作原理和设计参数三、安装、调试、使用操作四、运行维护说明五、故障分析与排除一、结构特征及简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。

重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。

同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。

二、工作原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。

当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。

这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。

当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。

滤池反冲洗结束，进入下一周期工作。

反洗时滤池交错，两个水箱的水共用一个滤池反洗。

（二）设计参数无阀过滤器:设备直径（双罐）；设备总高；设计处理水量m3/h；设计进水浊度mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配：石英砂： 0.8-1.2mm；层度400 mm无烟煤：1.0-2.0mm；层度300 mm 垫层高度：150㎜垫层滤料：石英砂：2.0－4.0㎜三、安装、调试、使用操作按设计文件指定的施工安装验收规范进行设备吊装、找正、定位、紧固，管口方位误差保证符合规范要求，并仔细检查出水装置水帽是否有松动现象，水帽是否有损坏。

无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。

滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。

同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。

当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。

无阀过滤器上设有操作平台、便于设备操作，维护和检修。

出水区设置一个取样管。

取样管材料为不锈钢。

2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。

进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。

滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。

顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。

配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。

冲洗系统：包括冲洗水箱、连通管、虹吸管等。

冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。

连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。

冲洗系统中最重要的便是冲洗。

冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。

所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。

反之，为使虹吸破坏彻底，在破坏管底管设置虹吸破坏斗。

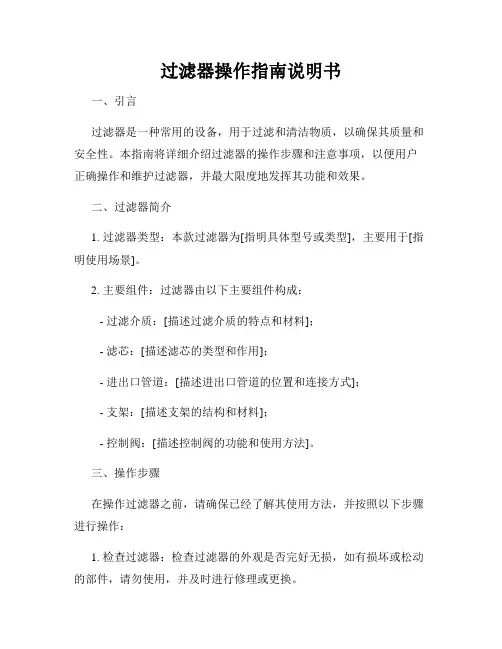

过滤器操作指南说明书一、引言过滤器是一种常用的设备，用于过滤和清洁物质，以确保其质量和安全性。
