SMC比例阀使用

产品名称:SMC比例阀说明书
SMCCORPORATION成立于1959年，总部设在日本东京都。

时至今日，SMC已成为世界级的气动元件研发、制造、销售商。

在日本本土更拥有庞大的市场网络，为客户提供产品及售后服务。

SMC 作为世界最著名的气动元件制造和销售的跨国公司，其销售网及生产基地遍布世界。

SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。

在日本市场占有率已超过60%的SMC，通过分布于世界51个国家的海外子公司及分销商，将世界各国SMC产品的生产、销售连成一体，为用户提供直接、完善的服务。

E/P REGULATORMODEL NAMEITV1000, ITV2000, ITV3000 series ITV1000, ITV2000, ITV3000 seriesSeriesContentsP1 Safety instructions P2 Handling precautions P3-4 Wiring method P5-6 Setting methodP7 Key locking functionP8 Setting of min. pressure, max. pressure and switch output P9 Mode of switch outputP10 Setting of preset pressure P11 Reset functionP11 Error indicating function P12 Detail setting mode P13 Gain settingP13-14 Sensitivity setting P14 Zero clear P15 Initialize P15-16 LED displayP16URL MANUALCONTENTS CONTENTSThese safety instructions are intended to prevent a hazardous situation and/or equipment damage. These instructions indicate the level of potential hazard by labels of “CAUTION ” “WARNING ”, or “DANGER ”. To ensure safety, be sure to observe ISO 4414, JIS B 8370 and other safety practices.■Explanation of label△！ WARNING WARNING Operator error could result in serious injury or loss of life. △！CAUTION CAUTIONOperator error could result in injury or equipment damage.△！①comp The compatibility atibility of pneumatic equipment is the responsibility of the person who who designs designs designs the pneumatic system or decides its specifications. the pneumatic system or decides its specifications.the pneumatic system or decides its specifications. Since the products specified here are used in various operating conditions, their compatibility for the specific pneumatic system must be based on specifications or after analyses and/or tests to meet your specific requirements. The expected performance and safety assurance will be the responsibility of the person who has determined the compatibility of the system. This person should continuously review the suitability of all items specified, referring to the latest catalog information with a view to giving due consideration to any possibility of equipment failure when configuring a system.②Only trained personnel should operate pneumatically operated machinery andequipment.equipment.Compressed air can be dangerous if an operator is unfamiliar with it. Assembly, handling or repair of pneumatic systems should be performed by trained and experienced operators.③Do not service machinery / equipment or attempt to remove components until safety is confirmed.safety is confirmed.A. Inspection and maintenance of machinery / equipment should only be performed once safetyof personnel and equipment is confirmed.B. When equipment is to be removed. Stop supplied air, exhaust the residual pressure, verify the release of air, turn the power off and confirm safety before performing maintenance.C. Before machinery / equipment is restarted, ensure safety before applying power.④Contact Contact SMC if the product is to be used in any of the following conditions. SMC if the product is to be used in any of the following conditions. SMC if the product is to be used in any of the following conditions.A. Conditions and environments beyond the given specifications, or if product is usedoutdoors.B. Installation on equipment in conjunction with atomic energy, railway, air navigation, vehicles, medical equipment, food and beverages, recreation equipment, emergency stop circuits, clutch and brake circuit in press applications, or safety equipment.C. An application which has the possibility of having negative effects on people, property, or animals requiring special safety analysis.△！If power to this product is cut off due to a power failure, etc. when it is in a controlled state, residual pressure will be retained temporarily. Handle carefully when operating with output pressure released to the atmosphere, as air will continue to flow out.If supply pressure to this product is interrupted or shut off, while the power is still on, the internal solenoid valve will continue to operate and a humming noise may be generated. Since the life of the product may be shortened, shut off the power supply also when supply pressure is interrupted or shut off.The optional cable connector is a 4 wire type. When the monitor output (analogue output or switch output) is not being used, prevent it from touching the other wires as a malfunction could occur.This product is adjusted for each specification at the time of shipment from the factory. Avoid careless disassembly or removal of parts, as this can lead to malfunction.△！Take the following steps to avoid malfunction due to noise.1)Install a line filter etc. to the AC powerline to reduce / eliminate power supplynoise.2)Avoid malfunction due to noise byinstalling this product and its wiringaway from strong electric fields, such asthose of motors and power line, etc.3)Be sure to implement protective measuresagainst load surge for induction loads(solenoid valves, relays etc.).4)Turn off the power supply beforeinstalling or removing the connector.Please note that the right angled cable connector does not rotate and is limited to only one entry direction.△！① Proceed carefully, as incorrect wiring can cause damage. ② Use DC power supply with sufficient capacity and a low ripple. ③ Turn off the power supply to remove and insert the connector. ④ Never turn the right angled type connector as it is not designed to turn.Note) The wire color isfor when optional cable is used.Wiring Wiring diagram (diagram (diagram (Power supply and input signal)Power supply and input signal)Power supply and input signal)Current/Voltage type（ITV※0※※-0、ITV※0※※-1、ITV※0※※-2、ITV※0※※-3）Preset input type（ITV※0※※-4）１ Brown Power supply ２ White Input signal ３ Blue GND(COMMON) ４ Black Monitor outputWiring diagram Wiring diagram（（Monitor output Monitor output））△！When the monitor output is not being used, prevent it from touching the other wires as this can cause a malfunction.△！① If the incorrect key is pressed or incorrect information is displayed during setting, power must be shut off and the procedure started again.② It is recommended that the settings are changed without supply pressure. The product operates immediately maximum and minimum pressures are set and the Ｓ-key is pressed.③ It is recommended that the minimum pressure is output when air is supplied to the inlet, even if the input signal has not been entered.④ Output pressure from this product and state of operation are changed by changing of each setting and function. Each setting and function should be operated by trained and experienced operator.Flow of the setting（Note 1）: Please refer to each contents about operation methode.（Note 2）: The function of the setting of preset pressure is preset input typeonly.（Note 3）: The function of the setting of switch output is switch output typeonly.设置预设压力设置最小压力设置最大压力设置选择输出详细设置增益灵敏度△！The keys are locked after turning the power on and can not be operated. Unlocking the keys(DEFAULT VALUE: 0%)(Note 2): The pressure of less than 0% is not output, even if F_1 is adjustedto less than 0%. (Note 3): F_2 is adjustable in a range from 10 to 120% of the rated value.(DEFAULT VALUE: 100%) (Note 4): Do not input the signal as like output the pressure of more than 100%.Please use in a range of rating. (Note 5): The difference between F_1 and F_2 is adjustable in a range of 10% ofthe rated value.(Note 6): The adjustment like making the relation of F_1>F_2 is not available.设置最小气压、最大气压以及选择输出F 1调整范围在-20%~90%之间如果F 1设置低于0%则无输出F 2调整范围在10%~120%之间不要将输入信号设置像输出信号超过100%，请设置在合理范围F 1和F 2不同在于设定值10%的范围The following operation types are available by setting P_1 and P_2.Note). This function is available for monitor output: switch output type (ITV※0※※-※2 and ITV※0※※-※3). ■ P_1＜P_2 ： ■P_1≧P_2 ： Window comparator modeHysteresis mode■ P_1＝P_2＝0 ： Out of range mode（The switch output turns on when set pressure is achieved.）输出模式的选择(DEFAULT VALUE: 0%)Reset method Reset content Item Reset content Application model F_1 0%F.S. Current・Voltage input type F_2 100%F.S. Current・Voltage input type P_1、P_2 100%F.S. Switch output type P_1～P_4 0%F.S. Preset input type (Note): Gain (GL） and sensitivity (SL) are not reset.Reset function Reset functionNormal operation does not require the adjustment of gain. This product can change the response with this gain setting.When the gain is changed to more larger, the response become quickly, but there is a possibility that stability is lost. Gain setting Gain settingRelation between setting of gain and response timeNormal operation does not require the adjustment of sensitivity.When the sensitivity is changed, the correction operation of pressure changes. When the sensitivity is changed to sharp, the hunting of pressure might be occurred. And, when the sensitivity is changed to dull, there is a possibility that staggering of gradual pressure occur, because the pressure correction become lower.Sensitivity setting Sensitivity settingThe display can be set to zero again by executing "zero clear".When "zero clear" is executed with residual pressure in the secondary piping, the pressure is assumed to be zero. Please execute the operation of "zero clear" with the supply pressure is intercepted, and the piping of the second side removed. is not executed."Initialize" is a function to return all the settings that the internal control constant are included to an initial value. Please execute "initialize" only when the error is displayed and this product doesn't operate at all. Please execute the "reset" function, when you want to return the pressure setting and the switch setting to an initial value.No Key operation LED Display① Unlock keys (refer to P8)② Press S-key for 2 seconds or more, then go to detail setting mode.Initialize InitializeThe range of the LED pressure display is different according to the pressure range and the unit of the display.unit ITV※01※ ITV※03※ ITV※05※ ITV209※ MPa ｡020～.120 ｡100～.600 ｡180～.A80 - Kgf/cm 2 0｡20～.120 1｡00～6.00 1｡80～A.80 - bar 0｡20～.120 1｡00～6.00 1｡80～A.80 - PSI 3｡0～18.0 14｡0～84.0 -26～156 - kPa -20～120 -100～600 -180～A80 16～-96(note1)：The mark "｡" is blinking the decimal point, and it is shown a minus. (note2)：When the digit overflows, the following of "9" are substituted by "A".(example: The following of 999(kPa) are displayed as A00(kPa), and it shows 1000 kPa.)(note3)：When the display exceeds the lower bound value, "" is displayed. (note4)：When the display exceeds the upper bound value, "" is displayed.This operation manual refers to all standard types and is partially applicable to special models.This operation manual is subject to change without prior notice or any obligation on the part of the manufacturer.LED LED display display。

ITV1000-※1 ITV2000-※1 ITV3000-※1(模拟输出/电压型)使用说明书值此，谨对您选购SMC 公司的产品表示诚挚的谢意。

请仔细阅读本使用说明书，相信必将有助于您正确使用本产品。

为以防万一，请您一定好好保管此说明书。

安全注意事项这里所描述到的，是提请您正确安全的使用本产品，以防止对您自身和他人造成危害和损害的各种注意事项。

请结合ISO 4414, JIS B 8370以及其他的相关安全规则，务必遵守。

注意关于配管1．请将配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。

2．将配管和管接头拧紧时，请注意勿将配管的螺纹切屑及密封材混入配管中。

另需强调，使用密封胶带包卷管接头螺纹时，请在螺纹先端留出1.5～2个螺距的空间。

注意关于压缩气源1． 在靠近本产品的供气侧，请选择安装过滤精度在5μm 以下的空气过滤器。

2． 压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。

请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。

3． 在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。

！ ！各部分名称外形尺寸配线电缆接线端子安装托架外形尺寸安装孔安装孔UP 键（△键） 设定键（SET 键） DOWN 键（▽键）显示用LEDSUP 接口OUT 接口压力表用接口安装托架（选配）右弯出线型电缆接线端子 （4芯）（选配）安装托架（选配）右弯出线型电缆接线端子直线出线型电缆接线端子 （４芯）（4芯）安装孔安装孔■ 规格供给压力 注1）设定压力+ 0.1MPa,但最大为1MPa0.005～0.1MPa (ITV101※-※1，ITV201※-※1，ITV301※-※1)0.005～0.5MPa (ITV103※-※1，ITV203※-※1，ITV303※-※1) 设定压力0.005～0.9MPa (ITV105※-※1，ITV205※-※1，ITV305※-※1) 约200L/min (ANR) {ITV1000}(供给压力：0.7MPa)约1500L/min (ANR) {ITV2000}(供给压力：0.7MPa) 最大流量约5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)24VDC±10% (ITV10※0-※1，ITV20※0-※1，ITV30※0-※1) 电源电压 注2）12～15VDC (ITV10※1-※1，ITV20※1-※1，ITV30※1-※1) 电源电压 DC24V 型：0.12A 以下消费电流电源电压 DC12～15V 型：0.18A 以下 4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01） 电流型0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11） 0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21） 输入信号 注2）电压型0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）电流型 250Ω以下输入阻抗电压型约6.5K Ω直线性 ±1.0% F.S.以下 延滞性 0.5% F.S.以下 重复精度 ±0.5% F.S.以下最小压力调整 ：调整范围 额定值的0～50%最大压力调整 ：调整范围 额定值的10～100%附加机能键锁定机能 ：持续摁住UP 键2秒以上，再摁住SET 键，可实现对操作键的锁定。

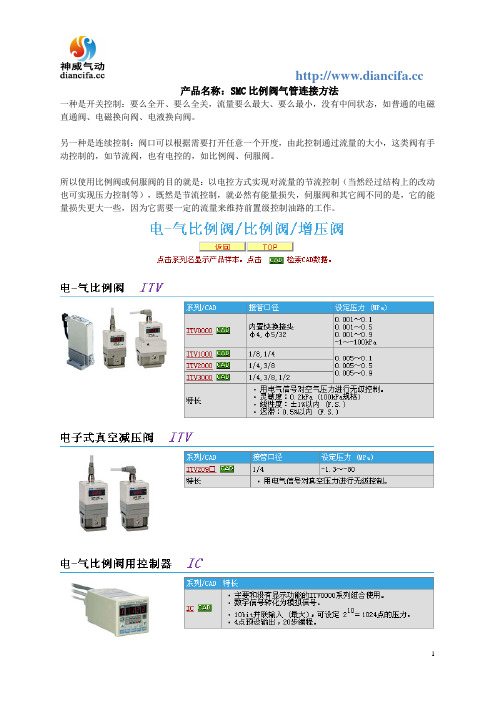

产品名称：SMC比例阀气管连接方法
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

SMCITV系列电气比例阀ITV3050-314CL使用注意事项SMC电气比例阀ITV3050系列正品保障；原装正品SMC电气比例阀ITV3050系列到货上海电气比例阀ITV1000·2000·3000系列；SMC电气比例阀ITV3050系列正品保障SMC电气比例阀是一种新型的液压控制装置。

在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。

一般具有压力补偿性能，输出压力和流量可以不受负载变化的影响。

该比例阀是一种按输入的电信号连续地、按比例地控制液压系统的液流方向、流量和压力的阀类。

普通阀只能通过预调的方式对液流的压力、流量进行定值控制。

但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如，要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个控制曲线实现旅力控制，普通液压阀则实现不了。

比例阀的输出流量与气体性质，有效通气面积，阀门前后两端的气压压差有关，通过比例阀的气体绝大部分为氧气和空气（N2,O2N_2,O_2N2?,O2?），均为双原子气体分子，气体动力学性质基本相同，在模型中可以不用考虑气体自身性质的影响。

动作原理输入信号增大时，1供气电磁阀变为ON，2排气电磁阀变为OFF。

因此，供给压力通过1供气电磁阀作用在3先导室。

并且，3先导室的压力上升，作用在4膜片上面。

由此结果，与4膜片连动的5供气阀打开，一部分供给压力成为输出压力。

此输出压力，通过7压力传感器反馈到8控制回路。

在此，会进行压力调节，直至输出压力与输入信号成比例，因此，可以稳定地得到与输入信号成比例的输出压力。

高速响应型托架同包出厂。

无负载时的压力响应，响应时间约为0.1sec。

取决于使用环境，非保证值。

输入信号0%时，控制排气电磁阀使输出压力为零。

这种情况下可能会产生噪音，但并非异常。

itv2030-312l*SMC 比例阀原理*SMC 办事处SMC ITV2000/ITV3000系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

输入信号增大，供气用电磁先导阀1换向，而排气先导阀7处于复位状态，则供气气压力从SUP 口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。

此输出压力通过传感器6反馈至控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。

由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。

itv2030-312l*SMC 比例阀原理*SMC 办事处3、SMC ITV 系列电气比例阀主要技术参数系列 ITV0000ITV0000 ITV209□型号 ITV001□ ITV003□ ITV005□ ITV009□ ITV201□ ITV301□ ITV203□ ITV303□ ITV205□ ITV305□ITV209□ 设定压力范围/Mpa0.001~0.1 0.001~0.5 0.001~0.9 -1kPa~-100kPa 0.005~0.1 0.005~0.5 0.005~0.9 -1.3kPa~-80kPa 接管口径（Rc 、G 、NPT 、NPTF ）快换接头 ITV2000:1/4/·3/8 ITV2000:1/4/·3/8·1/2 1/4 最高供给压力/Mpa 0.2 1.0 -101kPa 0.2 1.0 -101kPa最低供给压力 设定压力+0.1MPa 设定压力-1kPa 设定压力+0.1MPa 设定压力-13.3kPaitv2030-312l*SMC 比例阀原理*SMC 办事处向ITV 比例阀提供清洁干燥的压缩空气，以便能达到ITV 电气比例阀应有的各种特性。

分享SMC电气比例阀使用注意事项分享SMC电气比例阀使用注意事项SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。

根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。

为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。

SMC电气比例阀在系统中起安全保护作用。

当系统压力超过规定值时，压力控制阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

压力控制阀又称溢流阀。

气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。

SMC比例阀参数设置：1.SMC比例阀安装好电气比例阀后，给比例阀上电，待显示器的数字闪烁停止后如果按任意键显示屏出现LOC字样的时候说明我们需要解锁。

2.按住下三角箭头的按键2秒以上时LED中的“Loc'的字会闪烁着。

此时按下SET键，就可以解除锁定状态。

3.按下SET键，会出现小压力设定（LED显示为F-1)通过用下三角和上三角来设定zui小值之后请按SET键。

会出现（LED显示为F-2)。

通过用下三角和上三角设定zui大值，完成设定后请按SET键。

4.完成zui大值和zui小值设定后我们要对按键进行上锁，以免造成不相关人员对其进行错误的设定，首先按住上三角键2秒以上时LED中的"unL”的字会闪烁着。

SMC比例阀ITV使用说明书SMC比例阀ITV是一种常见的电气控制设备，被广泛应用于各种液压、气压、液压冷却系统和传动机构的控制，具有精度高、稳定性好、可靠性高等优点，广泛应用于机械、化工、冶金、石油、造船等行业。

下面，我们来详细了解一下SMC比例阀ITV使用说明书。

1. SMC比例阀ITV应用范围SMC比例阀ITV适用于中、高压液压系统及气动元件控制、温度控制及其他液压系统自动控制等领域。

2. SMC比例阀ITV的结构SMC比例阀ITV主要由壳体、底板、控制电路板、控制电磁铁、直线电位计、磁芯、机械连杆等组成。

3. SMC比例阀ITV的性能特点SMC比例阀ITV具有以下性能特点：（1）在设定控制值后，SMC比例阀ITV的输出压力或流量在一定范围内受外界环境影响较小，具有较好的稳定性。

（2）SMC比例阀ITV作为执行机构的作用，根据电信号控制电磁阀的开闭，从而调节流量或压力大小，并将调节结果反馈电路板的直线电位计上，实现自动控制。

（3）SMC比例阀ITV经过特殊设计，具有较好的液体、气体逸散性能，能长时间稳定工作。

（4）SMC比例阀ITV在工作中噪音低，效率高，运行寿命长。

4. SMC比例阀ITV的使用方法（1）SMC比例阀ITV应由专业人员安装、调试和维护，确保设备的正常运行。

（2）SMC比例阀ITV应正确接入电源和信号线，接线端子应固定牢固，并能承受电流和电压的要求。

（3）SMC比例阀ITV的漏油口应密封牢固，避免液体、气体泄漏。

（4）SMC比例阀ITV使用时应注意控制电路板和电磁铁的保护，避免电路板受潮、受热，电磁铁烧毁等事故的发生。

（5）SMC比例阀ITV的使用寿命与其实际使用环境、频率、周围温度、使用状态等因素密切相关。

因此应定期进行保养或更换配件，以确保其正常运行。

5. 总结SMC比例阀ITV作为一种常见的电气控制设备，在液压、气压等行业中具有广泛的应用。

本文从SMC比例阀ITV的应用范围、结构、性能特点、使用方法等方面进行了详细介绍。

itv1030中文说明书产品名称：日本SMC电气比例阀中文设置产品型号：ITV1030-212BL产品特点：日本SMC电气比例阀中文设置通过电信号按比例无控制空气压力。

・供给压力：5.0MPa・设定压力范围：0.01～3.0MPa・流量：3000L/min（ANR）・使用流体：空气,N2,O2,Ar・接触流体部分：使用氟类润滑脂。

比例阀动作原理：SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。

输入信号增大，供气用电磁导阀1换向，而排气导阀7处于复位状态，则供气气压力从SUP口通过阀1进入导室5，导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。

此输出压力通过传感器6反馈控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。

由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。

SMC比例阀和伺服阀的区别主要体现在以下几点:1.驱动装置不同。

SMC比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;2.参数不同。

滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服SMC比例阀主要应用在闭环控制系统，其它结构的SMC比例阀主要应用在开环控系统及闭环速度控制系统;2.1 伺服阀中位没有死区，SMC比例阀有中位死区;2.2 伺服阀的频响(响应频率)更高，可以高达200Hz左右，SMC比例阀一般几十Hz;2.3 伺服阀对液压油液的要求更高，需要经过滤才行，否则容易堵塞，SMC比例阀要求低一些;3.阀芯结构及加工精度不同。

SMC比例阀采用阀芯+阀体结构，阀体兼作阀套。

伺服阀和伺服SMC比例阀采用阀芯+阀套的结构。

4.中位机能种类不同。

比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型(Rexroth产品的E型)。

ITV1000-※1 ITV2000-※1 ITV3000-※1(模拟输出/电压型)使用说明书值此，谨对您选购SMC 公司的产品表示诚挚的谢意。

请仔细阅读本使用说明书之后正确使用本产品。

为了今后使用方便，请您妥善保管此使用说明书。

安全注意事项这里所指的注意事项，是为了让您正确安全的使用本产品，防止对您自身和他人造成危害和损害的各种事项。

请在遵守以下安全注意事项的同时，也请务必遵守ISO 4414, JIS B 8370以及其他的相关安全规则。

注意关于配管1．请将配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。

2．连接配管和接头时，请注意勿将配管的屑末及密封材混入配管中。

使用密封胶带时，务必在螺纹先端留出1.5～2个螺距的空间。

注意关于压缩气源1． 在靠近本产品的供气侧，请选择安装过滤精度在5μm 以下的空气过滤器。

2． 压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。

请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。

3． 在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。

！ ！各部分名称外形尺寸配线电缆接线端子设定键（SET 键） DOWN 键（▽键）显示用LEDSUP 接口OUT 接口压力表用接口UP 键（△键） 安装托架（选配）右弯出线型电缆接线端子（4芯）安装孔外形尺寸安装托架安装孔安装孔（选配）安装托架（选配）右弯出线型电缆接线端子直线出线型电缆接线端子安装孔■ 规格供给压力 注1) 设定压力+ 0.1MPa,但最大为1MPa0.005～0.1MPa (ITV101※-※1，ITV201※-※1，ITV301※-※1)0.005～0.5MPa (ITV103※-※1，ITV203※-※1，ITV303※-※1)设定压力0.005～0.9MPa (ITV105※-※1，ITV205※-※1，ITV305※-※1)约200L/min (ANR) {ITV1000}(供给压力：0.7MPa)约1500L/min (ANR) {ITV2000}(供给压力：0.7MPa)最大流量约5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)24VDC±10% (ITV10※0-※1，ITV20※0-※1，ITV30※0-※1)电源电压 注2）12～15VDC (ITV10※1-※1，ITV20※1-※1，ITV30※1-※1)电源电压 DC24V型：0.12A以下消费电流电源电压 DC12～15V型：0.18A以下4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01）电流型0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11）0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21）输入信号 注2）电压型0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）电流型 250Ω以下输入阻抗电压型 约6.5KΩ直线性 ±1.0% F.S.以下延滞性 0.5% F.S.以下重复精度 ±0.5% F.S.以下最小压力调整 ：调整范围 额定值的0～50%最大压力调整 ：调整范围 额定值的10～100%附加机能键锁定机能 ：持续摁住UP键2秒以上，再摁住SET键，可实现对操作键的锁定。
