比例阀使用说明(20210216134342)

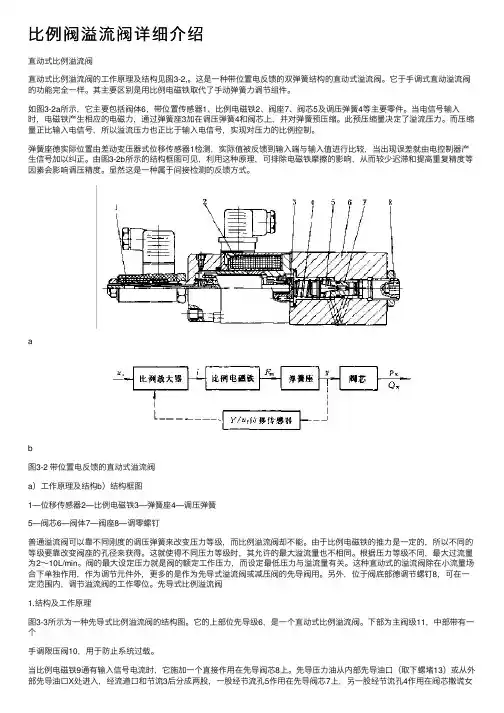

⽐例阀溢流阀详细介绍直动式⽐例溢流阀直动式⽐例溢流阀的⼯作原理及结构见图3-2,。

这是⼀种带位置电反馈的双弹簧结构的直动式溢流阀。

它于⼿调式直动溢流阀的功能完全⼀样。

其主要区别是⽤⽐例电磁铁取代了⼿动弹簧⼒调节组件。

如图3-2a所⽰，它主要包括阀体6，带位置传感器1、⽐例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。

当电信号输⼊时，电磁铁产⽣相应的电磁⼒，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。

此预压缩量决定了溢流压⼒。

⽽压缩量正⽐输⼊电信号，所以溢流压⼒也正⽐于输⼊电信号，实现对压⼒的⽐例控制。

弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输⼊端与输⼊值进⾏⽐较，当出现误差就由电控制器产⽣信号加以纠正。

由图3-2b所⽰的结构框图可见，利⽤这种原理，可排除电磁铁摩擦的影响，从⽽较少迟滞和提⾼重复精度等因素会影响调压精度。

显然这是⼀种属于间接检测的反馈⽅式。

ab图3-2 带位置电反馈的直动式溢流阀a）⼯作原理及结构b）结构框图1—位移传感器2—⽐例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压⼒等级，⽽⽐例溢流阀却不能。

由于⽐例电磁铁的推⼒是⼀定的，所以不同的等级要靠改变阀座的孔径来获得。

这就使得不同压⼒等级时，其允许的最⼤溢流量也不相同。

根据压⼒等级不同，最⼤过流量为2～10L/min。

阀的最⼤设定压⼒就是阀的额定⼯作压⼒，⽽设定最低压⼒与溢流量有关。

这种直动式的溢流阀除在⼩流量场合下单独作⽤，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀⽤。

另外，位于阀底部德调节螺钉8，可在⼀定范围内，调节溢流阀的⼯作零位。

先导式⽐例溢流阀1.结构及⼯作原理图3-3所⽰为⼀种先导式⽐例溢流阀的结构图。

它的上部位先导级6，是⼀个直动式⽐例溢流阀。

下部为主阀级11，中部带有⼀个⼿调限压阀10，⽤于防⽌系统过载。

当⽐例电磁铁9通有输⼊信号电流时，它施加⼀个直接作⽤在先导阀芯8上。

产品名称:SMC比例阀中文说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

比例阀pid调节方法
比例阀PID调节方法是一种常用的调节方式，适用于控制液压系统中的流量和压力。

通过调节比例阀的开度，可以控制液压系统中的流量，从而实现流量控制；通过调节比例阀的开度和前后压力差，可以实现压力控制。

具体来说，比例阀PID调节方法需要调节三个参数：比例系数Kp、积分时
间Ti和微分时间Td。

其中，比例系数Kp表示调节量对误差量的比例关系，积分时间Ti表示误差量在单位时间内积分的影响，微分时间Td表示误差量的变化率的影响。

这三个参数的调整需要根据具体的液压系统、被控制的变量以及控制要求等多种因素进行调整。

在进行比例阀PID调节时，需要先确定控制对象的特性曲线。

比如，对于流量控制，需要绘制出流量与比例阀开度之间的关系曲线，而对于压力控制，则需要绘制出前后压力差与比例阀开度之间的关系曲线。

然后，通过调节比例系数和积分时间，可以实现快速响应的控制；通过调节微分时间，可以实现非常敏感的控制。

在具体操作中，需要使用液压系统测试仪器对调节结果进行测试，比如流量计或压力计。

通过不断地反复调整，最终可以获得最佳的比例阀PID调节参数。

总之，比例阀PID调节方法是一种高效、准确的液压系统调节方法，可以帮助液压系统实现精准的流量和压力控制，提高系统的效率和稳定性。

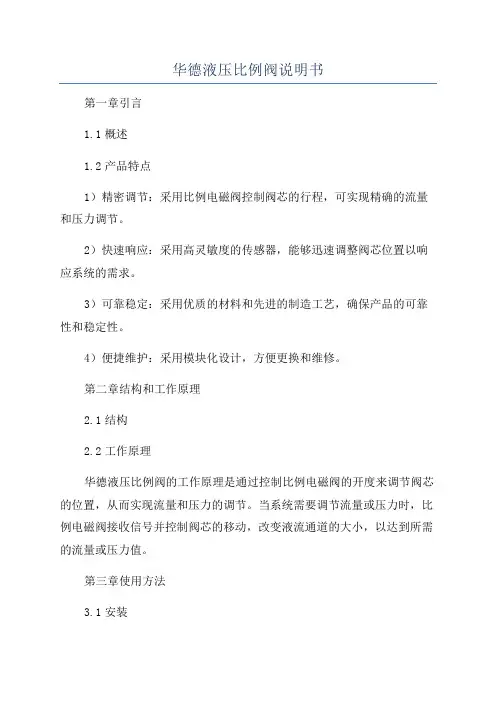

华德液压比例阀说明书第一章引言1.1概述1.2产品特点1）精密调节：采用比例电磁阀控制阀芯的行程，可实现精确的流量和压力调节。

2）快速响应：采用高灵敏度的传感器，能够迅速调整阀芯位置以响应系统的需求。

3）可靠稳定：采用优质的材料和先进的制造工艺，确保产品的可靠性和稳定性。

4）便捷维护：采用模块化设计，方便更换和维修。

第二章结构和工作原理2.1结构2.2工作原理华德液压比例阀的工作原理是通过控制比例电磁阀的开度来调节阀芯的位置，从而实现流量和压力的调节。

当系统需要调节流量或压力时，比例电磁阀接收信号并控制阀芯的移动，改变液流通道的大小，以达到所需的流量或压力值。

第三章使用方法3.1安装1）在安装前，确保液压系统处于关闭状态，并排除系统内的压力。

2）根据液压系统的需要，选择适当的安装位置和方向，确保比例阀能够正常运行。

3）将比例阀正确地安装到液压系统中，并使用适当的密封垫片和紧固螺栓进行固定。

3.2调试1）在调试前，检查比例电磁阀和传感器的连接是否牢固，排除可能的故障。

2）根据液压系统的要求，将电磁阀和传感器与控制设备连接，确保信号传输正常。

3）逐步增加比例阀的控制信号，观察阀芯位置的变化和液压系统的响应，进行适当的调节，直到达到期望的流量或压力值。

第四章注意事项4.1安全操作1）在操作液压系统时，必须严格按照工作手册和操作规程进行操作，确保自身安全和设备完好。

2）在操作前，必须确认液压系统的压力已经完全释放，避免发生意外。

4.2环境保护1）比例阀应避免与腐蚀性介质接触，防止材料的损坏和污染环境。

2）比例阀应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。

第五章维护保养5.1定期维护1）根据使用情况，定期检查比例阀的工作状态，如发现异常应及时排除故障。

2）定期检查比例电磁阀和传感器的连接，确保电气和信号传输的可靠性。

5.2清洁保养1）定期清洁比例阀的外表面和内部液流通道，以保持阀芯和阀体的清洁。

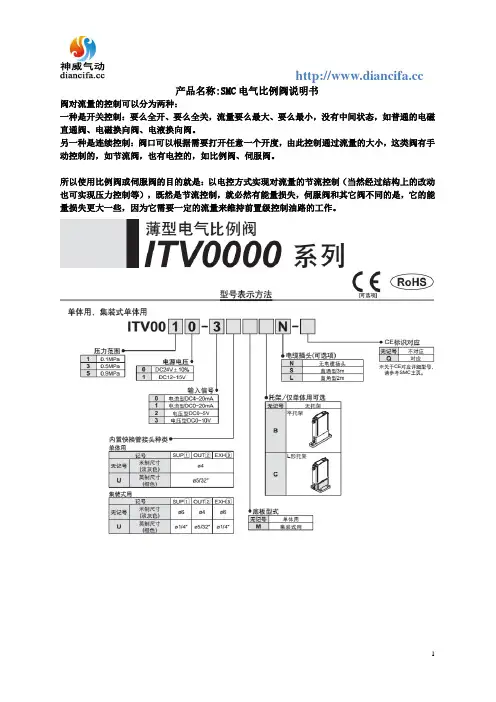

产品名称:SMC电气比例阀说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

SMC比例阀ITV使用说明书SMC比例阀ITV是一种常见的电气控制设备，被广泛应用于各种液压、气压、液压冷却系统和传动机构的控制，具有精度高、稳定性好、可靠性高等优点，广泛应用于机械、化工、冶金、石油、造船等行业。

下面，我们来详细了解一下SMC比例阀ITV使用说明书。

1. SMC比例阀ITV应用范围SMC比例阀ITV适用于中、高压液压系统及气动元件控制、温度控制及其他液压系统自动控制等领域。

2. SMC比例阀ITV的结构SMC比例阀ITV主要由壳体、底板、控制电路板、控制电磁铁、直线电位计、磁芯、机械连杆等组成。

3. SMC比例阀ITV的性能特点SMC比例阀ITV具有以下性能特点：（1）在设定控制值后，SMC比例阀ITV的输出压力或流量在一定范围内受外界环境影响较小，具有较好的稳定性。

（2）SMC比例阀ITV作为执行机构的作用，根据电信号控制电磁阀的开闭，从而调节流量或压力大小，并将调节结果反馈电路板的直线电位计上，实现自动控制。

（3）SMC比例阀ITV经过特殊设计，具有较好的液体、气体逸散性能，能长时间稳定工作。

（4）SMC比例阀ITV在工作中噪音低，效率高，运行寿命长。

4. SMC比例阀ITV的使用方法（1）SMC比例阀ITV应由专业人员安装、调试和维护，确保设备的正常运行。

（2）SMC比例阀ITV应正确接入电源和信号线，接线端子应固定牢固，并能承受电流和电压的要求。

（3）SMC比例阀ITV的漏油口应密封牢固，避免液体、气体泄漏。

（4）SMC比例阀ITV使用时应注意控制电路板和电磁铁的保护，避免电路板受潮、受热，电磁铁烧毁等事故的发生。

（5）SMC比例阀ITV的使用寿命与其实际使用环境、频率、周围温度、使用状态等因素密切相关。

因此应定期进行保养或更换配件，以确保其正常运行。

5. 总结SMC比例阀ITV作为一种常见的电气控制设备，在液压、气压等行业中具有广泛的应用。

本文从SMC比例阀ITV的应用范围、结构、性能特点、使用方法等方面进行了详细介绍。

霍尼韦尔电动蒸汽比例阀说明书一、结构霍尼韦尔电动蒸汽比例阀由电动执行器和阀体组成。

电动执行器是阀门控制的核心。

阀体由阀座、阀芯和阀盘组成。

阀座连接管道，阀芯是阀门开关的动力装置，阀盘负责控制蒸汽的流量。

电动执行器和阀体之间通过连接杆连接。

二、工作原理1.控制信号输入：将控制信号输入到电动执行器中，可以通过模拟信号或数字信号进行控制。

2.电动执行器工作：根据输入的控制信号，电动执行器调整阀门的开度。

电动执行器将输入的电信号转换为机械动力，驱动阀体实现开关。

电动执行器的动作速度可通过调节阀体上的手动调节旋钮进行调节。

3.调节阀体：根据输出的控制信号，阀体调节阀盘的位置，改变阀门的开度。

当控制信号增大时，阀门开度逐渐增大，蒸汽流量也会相应增加。

三、安装1.确定安装位置，根据管道布置确定阀门的方向。

2.清洁安装区域，并确保阀门及其附件没有受到损坏。

3.使用阀门固定工具将阀门固定在安装位置上。

4.连接管道：根据管道连接方式，将阀门与管道连接。

在连接过程中，确保密封性良好，防止泄漏。

5.连接电源：将电源连接到电动执行器上，并根据电气连接图进行正确连接。

四、使用1.预检：在使用前，检查阀门及其附件是否安装正确，各部件是否松动。

检查电源是否正常。

2.调节阀门开度：根据需要，通过控制信号调节阀门开度，控制蒸汽流量大小。

可通过手动调节旋钮调节开关速度。

3.监测阀门状态：通过观察阀门位置指示器或执行器状态指示器，了解阀门的开度状态。

4.阀门保养：定期对阀门进行保养，清洁阀体内部，检查密封性能，确保阀门正常工作。

五、维护1.定期检查阀门：定期检查阀门及其附件是否损坏、松动。

如有问题，及时进行维修或更换。

2.清洁阀门：定期清洁阀门内部，除去积灰，保证阀芯、阀座及阀盘的顺畅运动。

3.更换零部件：根据使用情况，定期更换阀门的关键部件，如密封圈、弹簧等。

4.外观维护：保持阀门的清洁整洁，防止腐蚀。

总结：霍尼韦尔电动蒸汽比例阀具有自动调节蒸汽流量的功能，能够精确地控制蒸汽的流量大小。

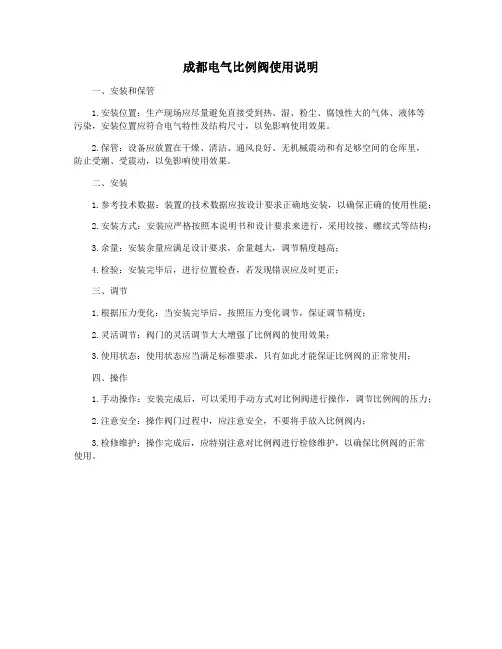

成都电气比例阀使用说明
一、安装和保管
1.安装位置：生产现场应尽量避免直接受到热、湿、粉尘、腐蚀性大的气体、液体等
污染，安装位置应符合电气特性及结构尺寸，以免影响使用效果。

2.保管：设备应放置在干燥、清洁、通风良好、无机械震动和有足够空间的仓库里，
防止受潮、受震动，以免影响使用效果。

二、安装
1.参考技术数据：装置的技术数据应按设计要求正确地安装，以确保正确的使用性能；
2.安装方式：安装应严格按照本说明书和设计要求来进行，采用铰接、螺纹式等结构；
3.余量：安装余量应满足设计要求，余量越大，调节精度越高；
4.检验：安装完毕后，进行位置检查，若发现错误应及时更正；
三、调节
1.根据压力变化：当安装完毕后，按照压力变化调节，保证调节精度；
2.灵活调节：阀门的灵活调节大大增强了比例阀的使用效果；
3.使用状态：使用状态应当满足标准要求，只有如此才能保证比例阀的正常使用；
四、操作
1.手动操作：安装完成后，可以采用手动方式对比例阀进行操作，调节比例阀的压力；
2.注意安全：操作阀门过程中，应注意安全，不要将手放入比例阀内；
3.检修维护：操作完成后，应特别注意对比例阀进行检修维护，以确保比例阀的正常
使用。

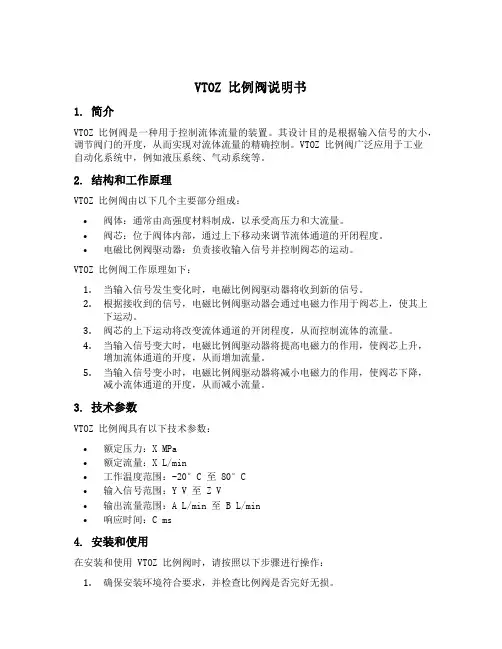

VTOZ 比例阀说明书1. 简介VTOZ 比例阀是一种用于控制流体流量的装置。

其设计目的是根据输入信号的大小，调节阀门的开度，从而实现对流体流量的精确控制。

VTOZ 比例阀广泛应用于工业自动化系统中，例如液压系统、气动系统等。

2. 结构和工作原理VTOZ 比例阀由以下几个主要部分组成：•阀体：通常由高强度材料制成，以承受高压力和大流量。

•阀芯：位于阀体内部，通过上下移动来调节流体通道的开闭程度。

•电磁比例阀驱动器：负责接收输入信号并控制阀芯的运动。

VTOZ 比例阀工作原理如下：1.当输入信号发生变化时，电磁比例阀驱动器将收到新的信号。

2.根据接收到的信号，电磁比例阀驱动器会通过电磁力作用于阀芯上，使其上下运动。

3.阀芯的上下运动将改变流体通道的开闭程度，从而控制流体的流量。

4.当输入信号变大时，电磁比例阀驱动器将提高电磁力的作用，使阀芯上升，增加流体通道的开度，从而增加流量。

5.当输入信号变小时，电磁比例阀驱动器将减小电磁力的作用，使阀芯下降，减小流体通道的开度，从而减小流量。

3. 技术参数VTOZ 比例阀具有以下技术参数：•额定压力：X MPa•额定流量：X L/min•工作温度范围：-20°C 至80°C•输入信号范围：Y V 至 Z V•输出流量范围：A L/min 至 B L/min•响应时间：C ms4. 安装和使用在安装和使用 VTOZ 比例阀时，请按照以下步骤进行操作：1.确保安装环境符合要求，并检查比例阀是否完好无损。

2.将比例阀正确安装在液压系统中，并确保连接紧固可靠。

3.连接输入信号线，并根据实际需求设置输入信号范围。

4.连接输出管路，并根据实际需求设置输出流量范围。

5.打开液压系统，并进行初步调试。

6.根据需要，通过调节输入信号和输出流量范围来实现对流体流量的精确控制。

5. 注意事项在使用 VTOZ 比例阀时，请注意以下事项：•请勿超过比例阀的额定压力和额定流量范围，以免损坏设备或导致安全事故。

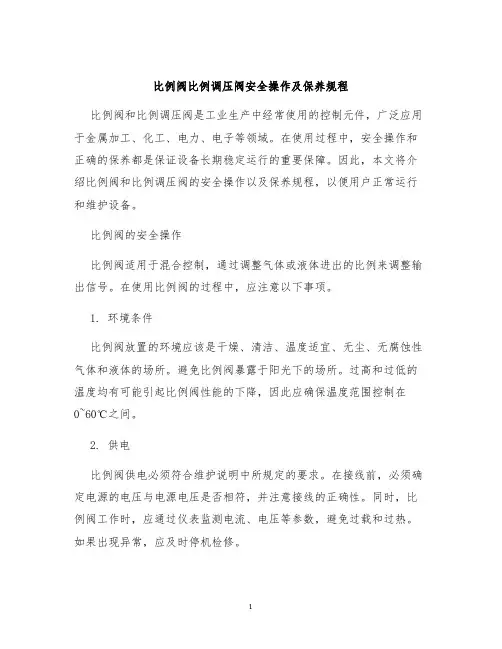

比例阀比例调压阀安全操作及保养规程比例阀和比例调压阀是工业生产中经常使用的控制元件，广泛应用于金属加工、化工、电力、电子等领域。

在使用过程中，安全操作和正确的保养都是保证设备长期稳定运行的重要保障。

因此，本文将介绍比例阀和比例调压阀的安全操作以及保养规程，以便用户正常运行和维护设备。

比例阀的安全操作比例阀适用于混合控制，通过调整气体或液体进出的比例来调整输出信号。

在使用比例阀的过程中，应注意以下事项。

1. 环境条件比例阀放置的环境应该是干燥、清洁、温度适宜、无尘、无腐蚀性气体和液体的场所。

避免比例阀暴露于阳光下的场所。

过高和过低的温度均有可能引起比例阀性能的下降，因此应确保温度范围控制在0~60℃之间。

2. 供电比例阀供电必须符合维护说明中所规定的要求。

在接线前，必须确定电源的电压与电源电压是否相符，并注意接线的正确性。

同时，比例阀工作时，应通过仪表监测电流、电压等参数，避免过载和过热。

如果出现异常，应及时停机检修。

3. 应用范围比例阀使用应在规定的范围内，避免频繁开停等操作。

当比例阀附有其他附加电子装置时，应遵循相关技术指南，注意技术条件和使用方法。

比例调压阀的安全操作比例调压阀用于控制气体和液体的流量和压力，尤其适用于混合气体或液体的流量调节。

在使用比例调压阀的过程中，应注意以下事项。

1. 环境条件比例调压阀放置的场所应该是干燥、清洁、温度适宜、无尘、无腐蚀性气体和液体的场所。

避免比例调压阀暴露于阳光下和潮湿的环境。

过高和过低的温度均有可能引起比例调压阀性能的下降，因此应确保温度范围控制在5~50℃之间。

2. 通电操作比例调压阀通电前，必须安装好电源和地线，并严格按照使用说明里的电气连接图连接电源。

通电前应先检查通电电路的电气连线是否正确，电气设备的接地是否良好。

通电时，电源电压应在额定电压范围内，如果电源电压过高或过低，可能损坏设备。

3. 选择在选择比例调压阀时，必须准确了解工作范围，如其流量、压力、温度范围等参数，避免使用不能满足应用条件的比例调压阀。

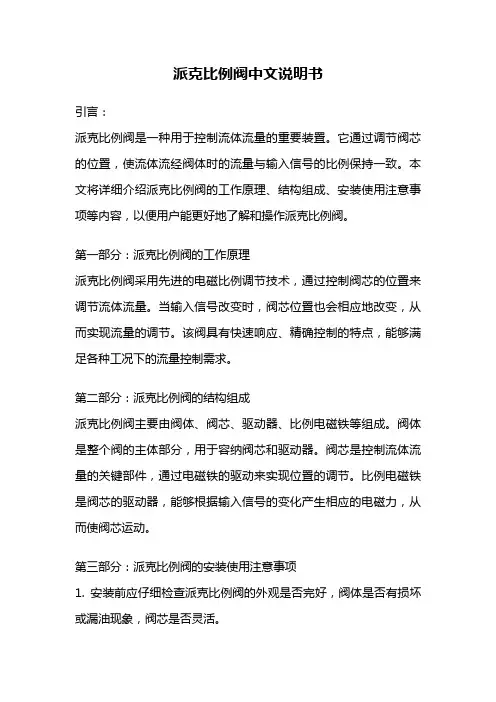

派克比例阀中文说明书引言：派克比例阀是一种用于控制流体流量的重要装置。

它通过调节阀芯的位置，使流体流经阀体时的流量与输入信号的比例保持一致。

本文将详细介绍派克比例阀的工作原理、结构组成、安装使用注意事项等内容，以便用户能更好地了解和操作派克比例阀。

第一部分：派克比例阀的工作原理派克比例阀采用先进的电磁比例调节技术，通过控制阀芯的位置来调节流体流量。

当输入信号改变时，阀芯位置也会相应地改变，从而实现流量的调节。

该阀具有快速响应、精确控制的特点，能够满足各种工况下的流量控制需求。

第二部分：派克比例阀的结构组成派克比例阀主要由阀体、阀芯、驱动器、比例电磁铁等组成。

阀体是整个阀的主体部分，用于容纳阀芯和驱动器。

阀芯是控制流体流量的关键部件，通过电磁铁的驱动来实现位置的调节。

比例电磁铁是阀芯的驱动器，能够根据输入信号的变化产生相应的电磁力，从而使阀芯运动。

第三部分：派克比例阀的安装使用注意事项1. 安装前应仔细检查派克比例阀的外观是否完好，阀体是否有损坏或漏油现象，阀芯是否灵活。

2. 在安装时，应确保派克比例阀与管道连接牢固，不得有松动或泄漏现象。

3. 安装位置应选择在通风良好、无腐蚀性气体和振动的环境中，以确保派克比例阀的正常运行。

4. 在使用过程中，应注意定期检查派克比例阀的工作状态，如有异常应及时处理。

5. 在操作派克比例阀时，应遵守相应的操作规程，避免过大的冲击力或过大的负荷对阀芯造成损坏。

6. 定期清洗和维护派克比例阀，保持其良好的工作状态。

7. 使用派克比例阀时应遵循相关的安全操作规范，确保人员和设备的安全。

结论：派克比例阀是一种重要的流量控制装置，具有快速响应、精确控制的特点。

本文介绍了派克比例阀的工作原理、结构组成和安装使用注意事项，希望能为用户提供一些有用的信息。

在使用派克比例阀时，用户应仔细阅读产品说明书，并按照相关规范进行操作，以确保其正常运行和延长使用寿命。

液压比例阀调节压力方法液压比例阀调节压力方法：
1、将液压比例阀安装至液压系统中，接上油路和电源，开启系统电源。

2、用油泵提供压力，将液压系统压力调到比例阀所需要的工作压力范围内。

3、将手动调节阀转到最小位置，然后慢慢调节，观察输出量是否正常，逐渐调节到所需要的位置。

4、经过实际测试，达到所需要的结果后，即可停止手动调整，并将手动调节阀的旋钮旋转到中间位置。

5、调整完成后，将液压比例阀的电源切断，关闭系统压力，并将液压比例阀进行固定。

霍科德燃气比例阀使用说明
燃气比例阀是一种用于控制燃料与空气混合比的装置，它在燃气燃
烧过程中起到重要作用。

霍科德燃气比例阀是一种高性能的比例阀，
具有精确控制燃气流量和稳定燃烧的特点。

下面是对霍科德燃气比例
阀使用方法的说明：
1. 安装：首先，确保燃气比例阀与燃烧器相连，连接处应密封良好。

请注意，在安装过程中，不要使比例阀受到过大的外力。

确保比例阀
的位置稳固，并避免撞击或颠簸。

2. 连接电源：将霍科德燃气比例阀与电源连接。

请务必确认电源的
稳定性，避免电压过高或过低，以免损坏比例阀。

3. 设置目标比例：使用设备提供的控制器，设置所需的目标比例。

确保控制器的设置与实际需求相符。

4. 打开燃气供应：如果燃气供应已关闭，请适时打开。

5. 启动设备：根据设备的指示，启动燃烧器。

此时，霍科德燃气比
例阀将开始调节燃气与空气的混合比例。

6. 观察调节效果：注意观察燃烧器的燃烧状态，确保燃气比例阀正
常工作。

如果有需要，可以适时调整目标比例。

7. 维护保养：定期检查燃气比例阀的工作状态，清洁控制器和阀门，并确保连接处无泄漏。

这是针对霍科德燃气比例阀的使用说明，通过正确安装、设定目标
比例并进行正常维护，可以确保比例阀的准确性和稳定性。

如有任何
疑问或故障，请及时联系厂家或专业技术人员以获得支持和解决方案。

SMC比例阀使用SMC比例阀（Proportional Valve）是一种通过改变控制信号的大小，来调节阀的开启程度的电动阀门。

它广泛应用于工业自动化控制系统中，通过精确调节液压系统中的液压流量和压力，实现对执行器的精确控制。

1.控制信号：通过输入模拟电压或电流信号来控制比例阀的开度。

控制信号通常是由PLC或其他系统发出的，可以根据系统需要进行调整。

2.增益调节：通过调整比例阀的增益参数来控制阀的灵敏度和响应速度。

增益调节可以根据具体的应用要求进行调整，以达到最佳的控制效果。

3.电磁线圈：比例阀通过电磁线圈来控制阀门的开启程度。

当电磁线圈通电时，产生的磁场会改变阀门或阀门芯的位置，从而调节液压系统中的流量和压力。

1.精确控制：通过改变控制信号的大小，可以实现对阀门的精确控制。

这样可以确保执行器的工作效果和准确性，提高系统的稳定性和可靠性。

2.高响应速度：比例阀的开启和关闭速度可以非常快，从而实现对执行器的快速控制。

这对一些需要快速响应的应用非常重要，例如机械加工、成型和包装等。

3.灵活性：比例阀的控制信号可以通过调节电压或电流来实现，这使得它适用于各种不同类型的控制系统。

通过简单的参数调整，可以适应不同应用场景的需求。

4.可靠性：SMC比例阀采用优质的材料和精密的制造工艺，具有良好的耐磨损性和耐腐蚀性。

这使得比例阀具有较长的使用寿命和较高的可靠性。

1.工业自动化：比例阀在工业自动化领域中被广泛应用，用于控制液压系统中的流量和压力。

比例阀可以准确地控制机械运动、液压夹紧、液压顶升等操作。

2.机床加工：比例阀可以用于控制机械加工中的气动和液压系统，如切削、冲压、成型等。

通过控制流量和压力，可以实现加工过程中的精确控制和调节。

3.包装和物流：比例阀可以被应用在包装和物流系统中，用于控制输送带、装置的运动和速度。

通过精确控制流量和压力，可以确保产品的稳定输出和准确分拣。

4.冶金和矿业：比例阀在冶金和矿业领域中被广泛应用，用于控制冶金炉、矿石输送等。

SMC比例阀使用SMC比例阀是一种常见的调节阀，可用于流体控制和流量调节。

它通过改变阀芯的开度来控制流体的流量和压力，具有精确的控制能力和快速的响应速度。

在工业自动化领域中，SMC比例阀广泛应用于气液控制系统、气动传动系统和流体工程领域中。

一、SMC比例阀的原理与结构1.电磁铁：通过控制电磁线圈的电流来改变阀芯的位置。

2.阀芯：阀芯是一个可移动的金属柱，通过电磁铁的作用进行上下移动，改变阀体的开口大小。

3.阀体：由进口、出口和通道组成，流体通过通道进入阀体，进而通过阀芯的开口来控制流量和压力。

二、SMC比例阀的工作原理1.控制信号输入：通过调节电磁铁的电流来控制阀芯的位置。

通常，比例阀接收的是一个电压信号（通常是0-10V或4-20mA信号），该信号可控制阀芯的位置从而改变阀体的开口大小。

2.阀芯位置调节：电磁铁的电流改变会导致阀芯的位置改变。

当电流较小时，阀芯下移，导致阀体的开口减小；当电流较大时，阀芯上移，导致阀体的开口增大。

3.流量调节：通过改变阀体的开口大小来调节流体的流量。

阀体开口增大时，流体通过阀体的面积也增大，流量也相应增加；反之，阀体开口减小，流体流量减小。

4.压力调节：SMC比例阀还可以通过改变流体通过阀体的速度来调节流体的压力。

流体通过阀体开口较小时，速度增大，压力也相应增大；流体通过阀体开口较大时，速度减小，压力也相应减小。

三、SMC比例阀的应用领域1.气液控制系统：SMC比例阀广泛应用于气液控制系统中，用于调节流体的流量、压力和温度。

它可以精确地控制气液的比例，适用于自动化生产线、机械设备等领域。

2.气动传动系统：SMC比例阀在气动传动系统中起到了重要的作用。

它通过调节气压来控制气缸或执行器的运动速度和力量，实现对气动传动过程的精确控制。

3.流体工程：SMC比例阀的流体调节能力和精度使其被广泛应用于液压系统、润滑系统、加热、冷却系统等领域中。

它可以根据不同工况对流量和压力进行即时调节，保证系统的正常运行。
