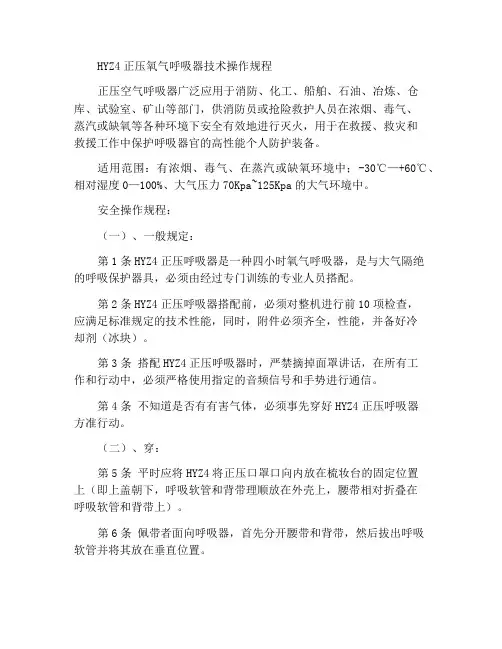

HYZ4隔绝式正压氧气呼吸器一、用途HYZ4型隔绝式正压氧气呼吸器(以下简称呼吸器)主要供煤矿救护队员、消防队员或其他或其他部门受过专业训练的人员，在窒息或有毒有害环境（普通大气压）中作为呼吸保护器具，进行抢救、事故处理、救护工作时佩戴使用。

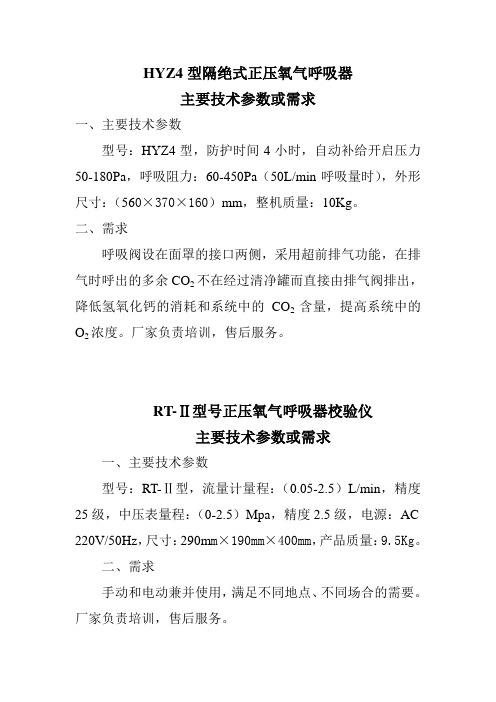

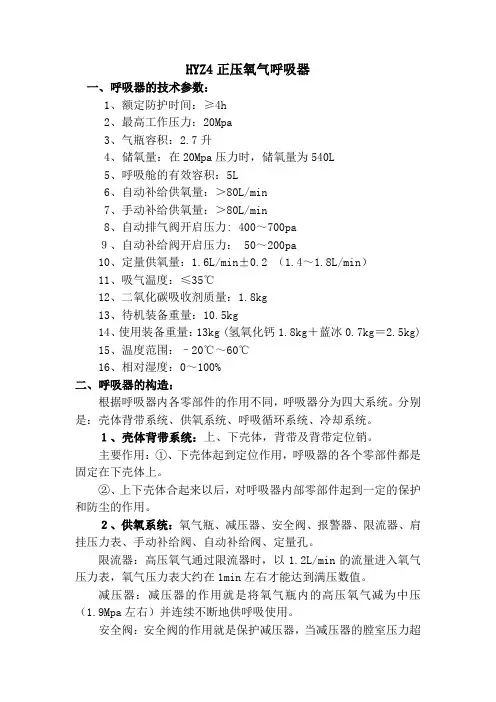

二、主要技术参数1、额定保护作用时间（作功功率为61.3 W时）4h；2、氧气储备量（在20MPa时）500L；3、定量供氧量 1.3- 1.5L/min；4、自动补气供氧量（在20-5MPa时）≥80L/min；5、手动补气供氧量（在20-5MPa时）≥80L/min；6、自动补气开启压力（抽气量8-12L/min）10-245Pa；7、自动排气阀开启压力400-700Pa；8、气囊有效容积>5L；9、吸人气体温度（环境温度在26±2℃时）≤35℃；1 0、正压气密性（800Pa，保持1min）下降≤30Pa；1 1、高压气密性不漏气；1 2、呼吸器质量11k g；1 3、环境温度一15℃-65℃；1 4、环境大气压力70-120kPa；1 5、呼吸器主体外形尺寸长×宽×高520x376x175；16、氧气瓶的水容积2.5L三、呼吸器的结构（图一）呼吸器主要由氧气瓶、压力表（余压报警器）、分路器（手动补给器】、调节器（减压器）、降温器、吸气软管、吸气阀、呼吸接头（三通）、面罩、呼气软管、呼气阀、清净罐、水份吸收袋、气囊、排气阀、联络哨、外壳及佩具等组件组成。

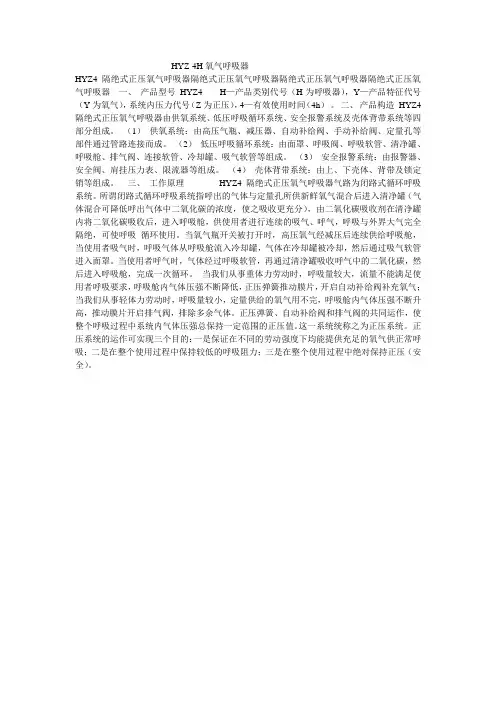

四、呼吸器的工作原理1、气路方框图氧气循环路线打开氧气瓶，高压氧气进入分路器，在此处分为三路，第一路氧气经过压力表开关进入压力表、余压报警器；第二路氧气进入调节器，经过定量供氧、自动补气阀进入降温器，吸气时氧气经过吸气阀、吸气软管、面具进入人的肺部；呼气时，肺部呼出的气体，经过面具、呼气软管、呼气阀、清净罐进入气囊，多余的气体经排气阀排出；第三路氧气进入手动补气阀，按动补气阀高压氧气直接进入气囊，这样氧气就完成了一个循环。
2、工作原理1)、供气方式在气路图虚线上方是呼吸器的高压供气系统。
呼吸器有三种供气方式：一是调节器向呼吸系统内定量供气；二是调节器向呼吸系统内自动补气；三是手动补气向气囊内手动补气。
呼吸器正常工作时，只要打开气瓶，调节器就以1.3-1.5L/min的流量向低压呼吸系统内定量供气；如果劳动强度大、耗氧量高，气囊内压力就会下降。
当气囊内压力值下降到10—245Pa时，调节器就会向呼吸系统内自动补气；当气囊内发生N2\C02气体积聚，或调节器出现故障不能正常供气时，可以按压手动补给器，向气囊进行手动补气。
应当特别注意的是：手动补气是一种应急供供气，由于手动补气流量大，故不能长时间按压手动补器，按压时间一般不超过2s，也不能频繁按压手动补给器。
由于呼吸器具有三种供气方式，所以确保了佩戴者用气的安全可靠，不会发生断氧状况。
2)、单向循环性能气路图虚线下方是呼吸器的低压呼吸系统。
人体佩戴上呼吸器后，便与呼吸器组成了“人机合一”呼吸系统。
在这个呼吸系统中，由于呼气阀和吸气阀这两个单向阀的作用，呼气、吸气各自沿着规定的方向单向循环流动。
单向循环流动的动力是人体的呼吸力，没有人的呼吸，呼吸器自身是不可能实现单向循环的。
3)、再生性能人体呼出气体中含有4%左右的C02气体，若这些C02气体不能及时被破收，则会参与下次循环，重新被人体吸入，当人体吸入一定量的C02后，就会发生C02中毒。
清净罐内所装的C02吸收剂，就是专门用来吸收C02气体的，人体呼出气体中的C02经吸收、净化后余下的含氧气体供再次使用，这就是呼吸器的再生原理。
4)、呼吸系统的正压性能呼吸器气囊内部设有拉力弹簧。
在呼吸器的整个使用过程中，气囊上部的正压板始终受到拉力弹簧向下的拉力，使气囊内产生正压。
当气囊内压力降到10一245Pa时，调节器便向呼吸系统内自动补气，使呼吸系统始终保持正压。
五、主要组部件1、氧气瓶氧气瓶是贮存压缩氧气的气容装置，水容积为2.5升，工作压力为20MPa，贮气量为500升。
充填的氧气应为医用氧气（必须符合GB8982-2009《区用及航空呼吸用氧》的规定）。
出厂时氧气瓶内只有1-3MPa氧气。
用户应在充氧站或煤矿救护队、消防队、充填20MPa氧气。
氧气瓶每三年应检定一次。
使用时不能将氧气用完，一定要留有1-3MPa压力的氧气。
氧气瓶不应接触热源和阳光照射，也不能碰撞，（以防止氧气瓶内压力过度升高发生爆炸危险），并严禁油污染。
2、手动补给器手动补给器具有三个功能：(1)对氧气瓶的高压进行分路；(2)设有压力表开关，在压力表气路漏气时，可使用此开关关闭该气路；(3)具有手动补气功能，按压手动补气按钮，手动补给器便以≥80L/min的流量向气囊供气。
3、调节器（减压器）调节器具有三个功能(1)具有减压功能。
将高压气减压，并以稳定的定量供氧量(>1.4L/min)向呼吸系统供气。
定量供氧量是可以调节的，只要拧转流量调节螺帽，便可调节定量供氧量的大小。
出厂时定量供氧量为1.5L/min。
用户可根据自身需氧量对定量供氧量进行调节。
(2)具有自动补气功能。
当呼吸系统内压力为l0-245Pa 时，便向呼吸系统内自动补气。
(3)设有安全阀，具有安全保护功能。
安全阀内腔压力与调节器膛室压力相通且相等。
在调节器正常工作时，膛压为0.3±002MIPa，安全阀处于关闭状态。
一旦发生某种不正常原因，调节器膛室压力升高，并超过允许值（0.7-0.8MPa）时，安全阀便向外泄气泄压，以保护调节器不受到损坏。
安全阀泄压值已在出厂时校验好，并用红漆加封。
用户不能随意拧动加红漆的螺帽，如不慎拧动安全阀打红印记的螺帽，应将安全阀整体拧下重新校验。
若用户不具备校验安全阀的设备和条件，应交回厂家校检。
安全阀一旦泄压，表示调节器已进入非正常工作状态，佩戴者应马上撤离事故现场，千万不可在灾区久留。
4、气囊气囊由天然橡胶采用特殊工艺整体模压而成，克服了胶板粘接易开胶、漏气的缺点，它分别与清净罐和降温器相连。
注：装气囊时应将气囊的下固定板挂在底壳的挂板座上。
气囊容积>5升。
5、面罩本产品采用大视野防结雾面罩，通过面罩使人体与呼吸器组成“人机合一”的呼吸循环。
使用时将面罩套紧在头上调整好紧固带使其密封，就完成了人和呼吸器的呼吸连接，组成了“人机合一”的呼吸系统。
使用面罩应注意以下几点：A、佩戴者应经常刮掉胡须，以保证面部与面罩的紧贴气密。
B、佩戴前应先将观察窗镜片洗净阴干，佩戴时可用清水润湿镜片内表面，以确保镜片有较好的透明度，避免佩戴时产生结雾使视物不清。
同时在使用中应尽量减少擦挂划伤，以免影响视物清晰度。
6、吸气阀、呼气阀吸气阀、呼气阀套装在吸气软管和呼气软管的一端。
接降温盒的吸气软管端是吸气阀，接清净罐的呼气软管端是呼气阀。
吸气阀和呼气阀在外形上是有区别的，在组装。
时千万不能装反。
不然会破坏呼吸系统的单向循环，佩戴时会影响人体生命安全。
吸气阀和呼气阀的工作原理是：吸气时，气流推开吸气阀片进入与三通相连的面罩，再进入人体。
此时呼气阀片紧贴并密封住呼气阀座，所以呼气软管中的气流不可能被吸人人体。
呼气时，气流经过呼气软管推开呼气阀片，再进入清净罐。
而此时吸气阀片紧贴并密封住吸气阀座，所以呼气时呼出的气体，也不可能进入吸气软管、降温盒和气囊。
从吸气阀、呼气阀的工作原理可以看出：正是这两个单向阀只允许顺向气流通过，阻止反向气流通过，才使呼、吸气流沿着一个固定方向流动，从而形成呼吸系统中气流的单向循环。
7、清净罐1)、清净罐的再生作用清净罐内装填C02吸收剂，它的作用是吸收呼出气体中的C02。
C02吸收剂的主要成份是Ca(OH)2。
其吸收C02的化学原理；C02+Ca(OH)2=CaC03+H20+19.9千卡C02吸收剂将呼出气体中的G02吸收掉后，让余下的含氧气体进入气囊，供人体重新叹气用，这就是呼出气体的再生。
出厂时清净罐是空的，C02吸收剂由用户灌装。
2)、灌装C02吸收剂的注意事项A、C02吸收剂中的主要成分是氢氧化钙，但决不能在化工厂或化工商店去购买散装或瓶装的Ga(OH)2来灌装清净罐。
本呼吸器所用的C02吸收剂是由专业制造厂制成的直径为3mm左右的圆柱状颗粒。
注意：更换的C02吸收剂必须符合MT454—2008的规定B、灌装前必须倒尽清净罐中原有药粒或杂物，并且不得进水或其它污染。
C、用Ø3孔径的筛网，过筛C02吸收剂。
筛网下的小颗粒和粉末弃之不用。
D、将筛上的C02吸收剂装入清净罐内，边装边用手拍击清净罐简体。
使C02吸收剂均匀填满、填实。
E、装有C02吸收剂的清净罐，如搁置不用，应每三个月更换G02吸收剂。
3)每次佩戴呼吸器后，不论佩戴时间长短都应将清净罐内的C02吸收剂全部倒掉，重新灌装C02吸收剂。
千万不要以为这次佩戴时间短，C02吸收剂未反应完，倒掉可惜，留到下次再用，这种做法很危险，曾有救护队员因此而牺牲。
8、降温器本产品有两种降温器可供选择。
一种降温器内用水冰作降温剂，另一种降温器内灌装“蓝冰”作降温剂，其降温原理相同。
人体佩戴呼吸器作业时降温剂会大量吸收热，当气流在降温器的内、外罐之间流过时，便大大降低该气流的温度，从而提高了人体吸气的舒适度。
本产品常规出厂时，降温器是用“蓝冰”作降温剂的，如用户需用“水冰”作降温剂，订货时应注明，公司便可提供用“水冰”作降温剂的降温器。
9、排气阀排气阀的工作原理是：当呼吸系统压力低于400Pa时，排气阀关闭，呼吸系统与外界隔绝。
当佩戴者作功量小，耗氧量低时，气囊内就会积聚氧气，使压力升高，一旦呼吸系统内的压力升高到400一700Pa时，排气阀就会自动开启向外排气，使呼吸系统始终保持在正常压力范围内。
10、压力表（余压报警器）压力表用来指示氧气瓶内的压力。
佩戴呼吸器作业时，一定要随时观察压力表。
当压力表的示值为4-6MPa时，余压报警器会自动报警，或压力表各接头发现漏气，应即时关闭（前图3）所示压力表开关并撤离事故现场。
11、联络哨联络哨的功能是起相互联络的作用。
联络信息由用户事先约定，根据哨声的次数和快慢交流信息，进行互相联络。
12、水份吸收袋清净罐中C02吸收剂与C02反应时会产生水汽，这些水汽在气囊中冷凝成水，水份吸收袋就是吸收这些水份的。
每次使用后，都应将其清洗干净并把里面的水份挤干。
六，呼吸器的准备工作刚购进的和每次佩戴使用之后的呼吸器，以及保管期超过一个月的呼吸器，都应对其进行完善的处理，使呼吸器保持随时都可使用的完好状态。
处理工作包括：A、拆卸呼吸器的低压呼吸系统和氧气瓶。
B、将呼吸器低压呼吸系统各组件拆开，除降温器不进行清洗外，其他各组件都应分别进行清洗、酒精消毒、阴干，决不能采用烘干和晒干。
