氧气减压器设计报告

氧气减压器的校验说明氧气减压器是防止氧气在从气瓶中流出时压力过高的关键安全装置。

因此，对氧气减压器进行定期校验是非常重要的。

这不仅可以保证气瓶内部的安全，还可以预防事故的发生。

下文将详细介绍氧气减压器校验的各个方面，从而帮助您更好地理解与应用氧气减压器。

校验前的准备工作在校验氧气减压器之前，您需要做一些准备工作，以确保校验过程的顺利进行。

首先，您需要了解所使用的减压器的材料和设计标准。

根据ISO或EN等标准对减压器进行评估是非常必要的，以确保其符合国际化标准。

其次，您需要准备好以下几个工具：•一个高精度的压力表，最好具有±0.5%的精度；•一台氧气检测仪，以确保所检测的氧气不受杂质污染；•清洁酒精和软布。

最后，您需要将所要检测的减压器拆卸，以便于检查其内部的磨损程度和清洁情况。

同时还需要对减压器进行清洗，并用软布轻拭其表面。

若发现损坏或磨损的部位，必须及时更换。

校验过程校验开始前，您需要确保之前做好的准备工作都已经完成，接下来将介绍几个关键步骤：1. 检查气瓶标记在开始校验减压器之前，您需要检查氧气瓶上的标记，以确定其容积和使用寿命。

一旦超过了规定的使用寿命，就必须退役并替换为新的氧气瓶。

2. 用清洁的氧气清洗减压器在校验减压器之前，您需要使用清洁的氧气对减压器进行清洗，以避免杂质的干扰。

同时，还需要对减压器进行断油检测。

3. 测量减压器的输出压力使用高精度的压力表，您需要测量减压器的输出压力。

这通常可以在减压器的表盘上读取。

如果该压力不在规定的范围内，就必须进行调整。

4. 测量减压器的泄漏率通过连接氧气检测器，您需要测量减压器的泄漏率。

如果氧气在减压器上发现了泄漏现象，就说明减压器存在问题。

在这种情况下，必须进行修理或替换。

5. 检查减压器的磨损情况在校验减压器的同时，您需要检查减压器的磨损情况。

特别是对减压器的胶合板或其他材料进行检查，以确保它们没有磨损或裂纹。

如果发现损坏部位，应立即更换。

氧气减压器的校验说明天津试验室减压器安装减压阀是通过调整，将进口压力减至某一需要的出口压力，并依靠介质自身的能量，使出口压力自动保持稳定的阀门。

从流体力学的观点看，减压阀是一个局部阻力可以变更的节流元件，即通过更改节流面积，使流速及流体的动能更改，造成不同的压力损失，从而实现减压的目的。

然后依靠掌控与调整系统的调整，使阀后压力的波动与弹簧力相平衡，使阀后压力在肯定的误差范围内保持恒定。

减压器产品的应用范围广泛，常用在流体管道系统上作为压力调整器使用，所以现在由沃飞科技的技术我来给大家简单的讲解一下气体减压器的作用及工作原理。

气体减压器是通过调整将进口压力减至某一需要的出口压力，并依靠介质自身的能量，使出口压力自动保持稳定的阀门。

从流体力学的观点看，减压阀是一个局部阻力可以变更的节流元件，即通过更改节流面积，使流速及流体的动能更改，造成不同的压力损失，从而实现减压的目的。

然后依靠掌控与调整系统的调整，使阀后压力的波动与弹簧力相平衡，使阀后压力在肯定的误差范围内保持恒定。

减压器产品的应用范围广泛，常用在流体管道系统上作为压力调整器使用天津试验室减压器安装氧气减压器的校验说明减压器校验一般是做泄露测试,将减压器入口接到钢瓶上,把减压器完全旋松,打开钢瓶接口,使之有压力。

完好的减压器同时充足外部无泄露（在减压器的密封处涂侧漏夜进行气泡检漏）,完全旋松的状态下能够关闭（出口堵死,看下游压力表是否有读数）。

对于关闭性能的检测至少要1小时下游压力表无读数,有些严格的会检测24小时。

对于氧气用减压器额外的一条就是无油处置（由于高压氧环境中有机物很简单燃烧）,这个没有太好的方法检测,一般是工厂的处置工艺符合某标准即可。

气泡检漏的检漏液用洗洁精就行,很多工厂都是这样做的,5分钟没气泡就可以认为合格。

只要是黄铜的减压器用在氧气上一般问题都不大,由于黄铜是只熔不燃的,而碳钢的（包含含铁的不锈钢）就比较麻烦,界定是否适用比较多而杂。

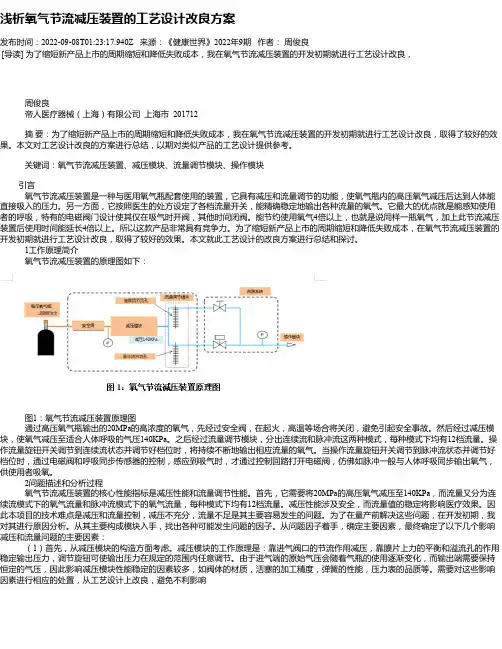

浅析氧气节流减压装置的工艺设计改良方案发布时间：2022-09-08T01:23:17.940Z 来源：《健康世界》2022年9期作者：周俊良[导读] 为了缩短新产品上市的周期缩短和降低失败成本，我在氧气节流减压装置的开发初期就进行工艺设计改良，周俊良帝人医疗器械（上海）有限公司上海市 201712摘要：为了缩短新产品上市的周期缩短和降低失败成本，我在氧气节流减压装置的开发初期就进行工艺设计改良，取得了较好的效果。

本文对工艺设计改良的方案进行总结，以期对类似产品的工艺设计提供参考。

关键词：氧气节流减压装置、减压模块、流量调节模块、操作模块引言氧气节流减压装置是一种与医用氧气瓶配套使用的装置，它具有减压和流量调节的功能，使氧气瓶内的高压氧气减压后达到人体能直接吸入的压力。

另一方面，它按照医生的处方设定了各档流量开关，能精确稳定地输出各种流量的氧气。

它最大的优点就是能感知使用者的呼吸，特有的电磁阀门设计使其仅在吸气时开阀，其他时间闭阀。

能节约使用氧气4倍以上，也就是说同样一瓶氧气，加上此节流减压装置后使用时间能延长4倍以上。

所以这款产品非常具有竞争力。

为了缩短新产品上市的周期缩短和降低失败成本，在氧气节流减压装置的开发初期就进行工艺设计改良，取得了较好的效果。

本文就此工艺设计的改良方案进行总结和探讨。

1工作原理简介氧气节流减压装置的原理图如下：图1：氧气节流减压装置原理图通过高压氧气瓶输出的20MPa的高浓度的氧气，先经过安全阀，在起火，高温等场合将关闭，避免引起安全事故。

然后经过减压模块，使氧气减压至适合人体呼吸的气压140KPa。

之后经过流量调节模块，分出连续流和脉冲流这两种模式，每种模式下均有12档流量。

操作流量旋钮开关调节到连续流状态并调节好档位时，将持续不断地输出相应流量的氧气。

当操作流量旋钮开关调节到脉冲流状态并调节好档位时，通过电磁阀和呼吸同步传感器的控制，感应到吸气时，才通过控制回路打开电磁阀，仿佛如脉冲一般与人体呼吸同步输出氧气，供使用者吸氧。

钢瓶氧气减压器工作原理顾名思义，将氧气的压力降低到满足使用目的的压力。

氧气减压器常规有一个进气端和一个出气端。

氧气从进气端进入减压器后通过减压后送抵出气口，出气口的压力是否可调、决议了减压器的用途。

进气压力在使用者为人体的情况下就需要使用医用氧气吸入器，其减压器的输出压力被恒定在0.2～0.3Mp，处于最大流量下也不会对人体造成损害。

另外，在使用一些精密设备对氧气压力过高有严格限制的情况下，或者对过压敏感的使用条件下，也会使用仿佛医用氧气吸入器结构的输出压力恒定的减压器。

氧气减压器的重要特点是输出压力可调，适用于对使用压力要求比较宽泛而且具备肯定耐压本领的设备。

在选购氧气减压器时可以选择最大出口压力略小于设备耐压本领的氧气减压器，这样可以有效地保护设备。

氧气减压阀的高压室与钢瓶相连，低压室为出气口，通向使用系统。

高压表的指示是储存在钢瓶中的气体的压力。

低压表的出口压力可由调整螺钉掌控。

使用时，先打开气缸总开关，然后顺时针转动低压表压力调整螺钉，使主弹簧压缩，带动膜片、弹簧垫和顶出杆打开阀门。

这样，进口的高压气体通过节流减压从高压室进入低压室，再经出口通向工作系统。

转动调整螺钉转变阀门的开启高度，从而调整高压气体的通过量，实现所需的压力值。

减压阀装有安全阀。

是保护减压阀空气弹簧如何放气，使其使用安全的装置，也是减压阀发生故障的信号装置。

若因阀垫、阀门损坏或其他原因导致出口压力自行升高超出肯定允许值时，安全阀将自动打开排气。

2、钢瓶氧气减压器工作原理的使用方法氧气减压阀的使用方法及注意事项（1）依据不同的要求，氧气减压阀有多种规格，大部分为最大进口压力，最小进口压力不小于2.出口压力的5倍。

有很多出口压力规格，一般为，最高出口压力为。

（2）安装减压阀时，要确保其连接规格与钢瓶和所用系统的接头全都。

减压阀与钢瓶之间采用半球面连接，拧紧螺母使两者全都。

因此，使用时应保持两个半球面的清洁和清洁。

转子泵可以保证良好的气密效果。

氧气减压器设计手册1.氧气减压器的功能。

氧气减压器是用来控制氧气系统中的高压氧气流动，将高压氧气变成适宜使用的低压氧气。

其主要作用是保证氧气系统的安全性、有效性和稳定性。

2.氧气减压器的结构。

氧气减压器主要由减压阀体、调节弹簧、逃气装置和计量表组成。

减压阀体和调节弹簧是氧气减压器的关键部件，逃气装置和计量表则是辅助部件。

3.设计要点。

氧气减压器的设计要点主要有以下几点：（1）选择合适的材料。

氧气减压器中的材料要求具有极高的氧气密封性、耐热性和耐氧气腐蚀性。

常用材料包括铜、铜合金、不锈钢等。

（2）减压阀体结构。

设计减压阀体时应考虑氧气减压器使用的压力范围、流量范围和工作环境等因素。

减压阀体结构应设计合理，满足氧气流动的要求，并具有良好的耐腐蚀和密封性能。

（3）调节弹簧的设计。

调节弹簧的硬度应根据氧气减压器的设计压力范围、氧气流量和减压比例等因素进行选择。

调节弹簧的刚度要求适中，太硬会导致过度减压，太软则会导致压力波动。

（4）逃气装置的设计。

逃气装置的设计应考虑氧气系统的工作安全性和稳定性。

常见的逃气装置有过压保护阀和放气装置。

过压保护阀的作用是在氧气压力超过减压器额定压力时自动打开，放出过量氧气。

放气装置则是为了在紧急情况下快速排除氧气系统中的氧气。

（5）计量表的要求。

计量表的作用是显示氧气减压器的压力和流量情况，需要选择准确度高、可靠性好、寿命长的计量表。

计量表一般分为压力表和流量表两种。

压力表要求读数范围宽，精度高，量程合适；流量表要求稳定性好，读数清晰准确。

4.氧气减压器的使用规范。

使用氧气减压器时，需要遵循以下规范：（1）氧气减压器必须全程贴有氧气使用标志。

（2）减压器内部不能存在油污、杂质等材料。

（3）减压器必须安装在通风良好、干燥、无腐蚀和有防爆措施的地方。

（4）减压器的输出管路必须经过检修，无氧气泄漏。

（5）使用中应注意减压器的热度，防止过度升温。

（6）工作时应及时排除氧气系统中的雨水、积水等异物。

氧气减压器的检测及其不确定度评定的研究报告氧气减压器的检测及其不确定度评定一、研究背景氧气减压器是一种专门用于调节高压氧气的工业设备，广泛应用于氧气制造、氧气瓶充装、氧气配气、氧气切割等行业。

为确保氧气减压器在使用中的安全性和准确性，需要对其进行定期检测。

在氧气减压器检测中，对测试设备及其测量结果的不确定度进行评定，是保障检测结果准确性的重要环节，也是提高测试质量和可靠性的重要途径。

因此，本文旨在研究氧气减压器检测及其不确定度评定的方法和技术，以提高检测结果的准确性和可靠性。

二、研究内容1、氧气减压器检测方法氧气减压器的检测需要使用特定的测试设备和工具，主要包括高压气源、压力表、压力传感器、流量计等。

具体测试步骤如下：（1）、将氧气减压器与高压气源连接，并确保连接部位无渗漏。

（2）、打开氧气减压器的开关，并将输出压力设置到所需测试压力值。

（3）、使用压力表或压力传感器对输出压力进行测试，记录测量值。

（4）、使用流量计对输出氧气流量进行测试，记录测量值。

2、不确定度评定方法在氧气减压器检测中，测量结果的准确性受到多种因素的影响，包括测试设备精度、测量环境变化、测试操作人员技能等。

因此，在评定不确定度时，需要综合考虑这些因素，并采用适当的不确定度评定方法。

本文采用的方法为不确定度传递法，具体步骤如下：（1）、对测试设备进行精度检定，并获得其不确定度（u）值。

（2）、根据测试环境和操作人员的实际情况，确定其对测试结果的影响因素，然后对每个因素的不确定度进行评定，获得其不确定度（u）值。

（3）、将上述不确定度值进行合成，即可获得整个测试过程的不确定度值（U）。

三、实验结果通过对不同型号氧气减压器的检测，得到了以下实验结果：（1）、氧气减压器输出压力的平均值为1.4MPa，标准差为0.05MPa。

（2）、氧气减压器输出氧气流量的平均值为7.5L/min，标准差为0.2L/min。

（3）、测试设备的不确定度值为0.2MPa、0.1L/min、0.5°C。

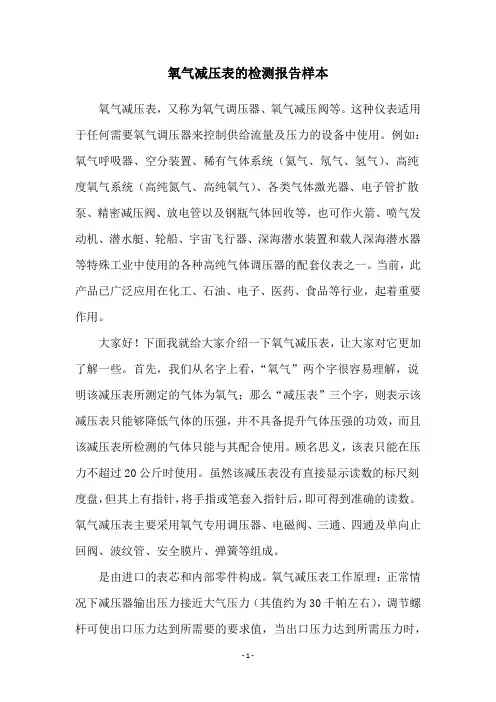

氧气减压表的检测报告样本氧气减压表，又称为氧气调压器、氧气减压阀等。

这种仪表适用于任何需要氧气调压器来控制供给流量及压力的设备中使用。

例如：氧气呼吸器、空分装置、稀有气体系统（氦气、氖气、氢气）、高纯度氧气系统（高纯氮气、高纯氧气）、各类气体激光器、电子管扩散泵、精密减压阀、放电管以及钢瓶气体回收等，也可作火箭、喷气发动机、潜水艇、轮船、宇宙飞行器、深海潜水装置和载人深海潜水器等特殊工业中使用的各种高纯气体调压器的配套仪表之一。

当前，此产品已广泛应用在化工、石油、电子、医药、食品等行业，起着重要作用。

大家好！下面我就给大家介绍一下氧气减压表，让大家对它更加了解一些。

首先，我们从名字上看，“氧气”两个字很容易理解，说明该减压表所测定的气体为氧气；那么“减压表”三个字，则表示该减压表只能够降低气体的压强，并不具备提升气体压强的功效，而且该减压表所检测的气体只能与其配合使用。

顾名思义，该表只能在压力不超过20公斤时使用。

虽然该减压表没有直接显示读数的标尺刻度盘，但其上有指针，将手指或笔套入指针后，即可得到准确的读数。

氧气减压表主要采用氧气专用调压器、电磁阀、三通、四通及单向止回阀、波纹管、安全膜片、弹簧等组成。

是由进口的表芯和内部零件构成。

氧气减压表工作原理：正常情况下减压器输出压力接近大气压力（其值约为30千帕左右），调节螺杆可使出口压力达到所需要的要求值，当出口压力达到所需压力时，可顺时针旋转调节螺杆以控制输出压力的大小。

本实用新型是根据氧气生产工艺的特点，利用氧气作为控制元件研制开发而成。

它具有结构简单、操作方便、安全可靠、耐腐蚀性强、压力稳定等优点。

其技术特征在于：所述减压器壳体上设置有三条呈同心圆排列的通孔，孔径均为3mm。

孔中间的通孔处连接安全膜片，壳体外侧固定设置有把手，表头通过螺钉固定在壳体上。

安全膜片通过螺栓固定在孔中央，减压器正常工作时可防止阀门倒闭伤害人员。

减压器正常工作时可以通过调整阀芯位置来改变氧气出口压力，方便维修。

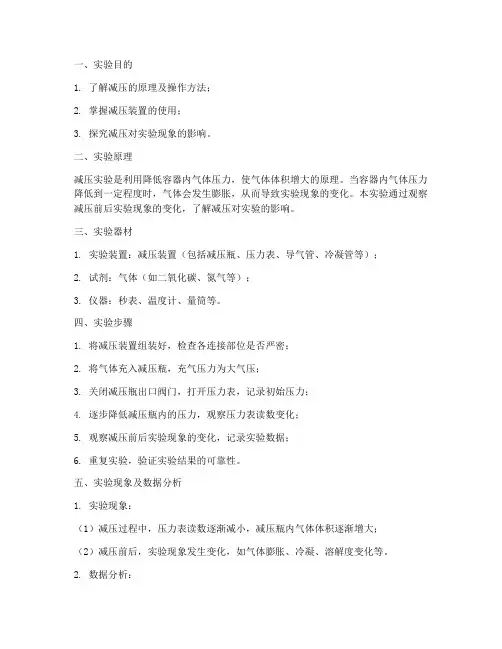

一、实验目的1. 了解减压的原理及操作方法；2. 掌握减压装置的使用；3. 探究减压对实验现象的影响。

二、实验原理减压实验是利用降低容器内气体压力，使气体体积增大的原理。

当容器内气体压力降低到一定程度时，气体会发生膨胀，从而导致实验现象的变化。

本实验通过观察减压前后实验现象的变化，了解减压对实验的影响。

三、实验器材1. 实验装置：减压装置（包括减压瓶、压力表、导气管、冷凝管等）；2. 试剂：气体（如二氧化碳、氮气等）；3. 仪器：秒表、温度计、量筒等。

四、实验步骤1. 将减压装置组装好，检查各连接部位是否严密；2. 将气体充入减压瓶，充气压力为大气压；3. 关闭减压瓶出口阀门，打开压力表，记录初始压力；4. 逐步降低减压瓶内的压力，观察压力表读数变化；5. 观察减压前后实验现象的变化，记录实验数据；6. 重复实验，验证实验结果的可靠性。

五、实验现象及数据分析1. 实验现象：（1）减压过程中，压力表读数逐渐减小，减压瓶内气体体积逐渐增大；（2）减压前后，实验现象发生变化，如气体膨胀、冷凝、溶解度变化等。

2. 数据分析：（1）减压前后，气体体积变化较大，说明减压对气体体积有显著影响；（2）减压前后，实验现象发生变化，说明减压对实验现象有显著影响。

六、实验结论1. 减压实验能够降低容器内气体压力，使气体体积增大；2. 减压对实验现象有显著影响，可观察到气体膨胀、冷凝、溶解度变化等现象；3. 本实验验证了减压原理及操作方法，为后续实验提供了基础。

七、实验注意事项1. 实验过程中，应注意减压瓶内气体压力变化，避免过度减压；2. 实验操作时，应佩戴防护用品，确保实验安全；3. 实验数据应准确记录，以便后续分析。

八、实验总结减压实验是化学实验中常见的实验之一，通过本次实验，我们了解了减压原理及操作方法，掌握了减压装置的使用，并探究了减压对实验现象的影响。

在实验过程中，我们应注意实验安全，准确记录实验数据，为后续实验奠定了基础。

氧气减压器什么是氧气减压器？氧气减压器是一种调节氧气压力的装置，通常用于医院、急救中心和工业生产中。

它的作用是将高压氧气减压成为适宜的低压氧气，以保证氧气供应的安全和可靠性。

氧气减压器的原理氧气减压器的原理是利用一种叫做“减压阀”的装置来控制氧气压力。

当高压氧气进入减压阀时，它会通过一个弹簧和一个活塞，将氧气压力降低到预设的低压水平。

这种设计使得氧气供应变得更加精确和可控。

氧气减压器的应用氧气减压器广泛应用于许多不同领域。

在医疗行业中，氧气减压器通常用于呼吸机、氧气箱和吸氧管等设备中。

在工业生产中，氧气减压器则被用于切割、焊接和铸造等工艺过程中。

此外，氧气减压器还可以用于科学研究、航空航天和潜水等领域。

如何选择氧气减压器在选择氧气减压器时，需要考虑多个因素，包括使用环境、氧气压力和流量等。

以下是几个需要注意的因素：1. 使用环境氧气减压器应该根据使用环境的不同来选择。

在高温环境下使用时，选择能够耐受高温的减压器；在潮湿环境下使用时，选择能够防锈的减压器。

2. 氧气压力在选择氧气减压器时，需要确保它能够耐受所需的氧气压力。

对于工业生产中的氧气减压器，它们通常需要能够承受高于1000 PSI的氧气压力。

3. 流量在选择氧气减压器时，也需要考虑它的最大流量。

选择减压器时，应根据实际需要选取合适的流量范围。

在医疗行业中，通常使用的是流量范围在1到25 LPM之间的减压器。

氧气减压器的常见问题氧气减压器在使用过程中可能会出现一些问题，以下是一些常见的问题：1. 减压阀泄漏减压阀泄漏通常是由于减压阀门密封面上的磨损和腐蚀引起的。

可以通过更换密封面或整体更换减压阀来修复问题。

2. 减压器过热当减压器过热时，通常是由于高压氧气进入减压器过快而导致的。

要解决这个问题，可以安装一个减压器的温度传感器，以控制减压器内部的温度。

3. 减压器损坏在运输、安装和使用过程中，减压器可能会受到损坏。

这时，应该立即停止使用，并查看减压器是否存在磨损、腐蚀或破裂等情况。
