编码器的A相B相Z相是什么意思

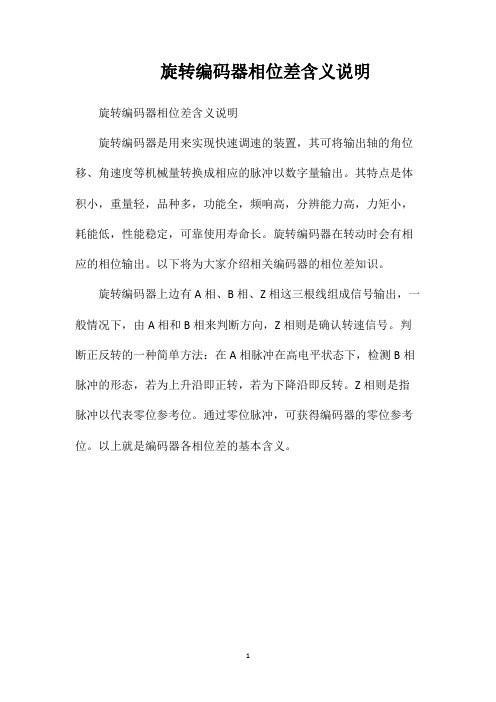

旋转编码器相位差含义说明旋转编码器相位差含义说明
旋转编码器是用来实现快速调速的装置，其可将输出轴的角位移、角速度等机械量转换成相应的脉冲以数字量输出。

其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长。

旋转编码器在转动时会有相应的相位输出。

以下将为大家介绍相关编码器的相位差知识。

旋转编码器上边有A相、B相、Z相这三根线组成信号输出，一般情况下，由A相和B相来判断方向，Z相则是确认转速信号。

判断正反转的一种简单方法：在A相脉冲在高电平状态下，检测B相脉冲的形态，若为上升沿即正转，若为下降沿即反转。

Z相则是指脉冲以代表零位参考位。

通过零位脉冲，可获得编码器的零位参考位。

以上就是编码器各相位差的基本含义。

1。

║44 西门子PLC高级培训教程（第二版） 第1章2.5.2 高速计数器使用实例在工业中使用高速计数器进行计数过程中，很多时候计数脉冲是由编码器提供的，编码器的输出信号可以分为三个部分，A相、B相和Z相，如图2-49所示。

A相和B相是连续脉冲信号，A相的相位比B相的相位超前π。

Z相为定位信号或称为2 Array复位信号，该信号在编码器每转一圈发出一个脉冲信号。

编码器发出三相信号，在使用的时候可以组合使用，也可以单独使用某一相。

可以只使用A相，此图2-49 编码器脉冲信号时编码器的输出信号只是一个计数脉冲，没有方向信号。

如果A相和B相同时使用，就可以进行方向判断，根据方向不同进行加计数或者减计数。

编码器可以使用24V电源电压，也可以使用5V的电源电压，所以输出的信号也分为24V 和5V两种类型。

可根据具体情况选择适合的输出信号，从而确定编码器的电源电压。

例2.19使用CPU313C-2DP中集成的高速计数器对输入信号进行计数。

输入信号选择增量式编码器输出的电动机测速脉冲。

编码器的输出是每圈1000个脉冲信号，电动机带动小车前行或后退，车轮直径为0.3m，根据传动关系，电动机转一周编码器转一周，电动机转一周车轮转2周。

试计算小车稳定运行时的速度。

硬件连接组态：按照表2-5连接增量式编码器的输出信号。

系统的硬件组态参考图2-45中的硬件组态形式。

双击计数器模块即可出现图2-50的计数器属性窗口，首先对计数通道进行设置，这里选择通道0。

图2-50为计数器的地址设置，可以使用系统默认的地址，也可以设置新的地址。

如图2-51对频率测量的各个参数进行设置，工作模式设置为“频率计数”，输出测量值使用直接输出。

最后将硬件设置保存编译并下载到CPU中。

表2-5CPU 313C-2DP中集成高速计数第一通道和第二通道接线端子号名称/地址功能1 1L+输入电压24V2 DI+0.0通道0：A相脉冲信号3 DI+0.1通道0：B相方向信号4 DI+0.2通道0：硬件门5 DI+0.3通道1：A相脉冲信号6 DI+0.4通道1：B相方向信号7 DI+0.5通道1：硬件门16 DI+1.4通道0：锁存功能输入22 DO+0.0通道0：高速响应输出硬件组态下载完成就可以进行编程了。

编码器主要分类编码器可按以下方式来分类。

1、按码盘的刻孔方式不同分类（1）增量型:就是每转过单位的角度就发出一个脉冲信号（也有发正余弦信号，然后对其进行细分，斩波出频率更高的脉冲），通常为A相、B 相、Z相输出，A相、B相为相互延迟1/4周期的脉冲输出，依据延迟关系可以区分正反转，而且通过取A相、B相的上升和下降沿可以进行2或4倍频；Z相为单圈脉冲，即每圈发出一个脉冲。

（2）肯定值型:就是对应一圈，每个基准的角度发出一个与该角度对应二进制的数值，通过外部记圈器件可以进行多个位置的记录和测量。

2、按信号的输出类型分为:电压输出、集电极开路输出、推拉互补输出和长线驱动输出。

3、以编码器机械安装形式分类（1）有轴型:有轴型又可分为夹紧法兰型、同步法兰型和伺服安装型等。

（2）轴套型:轴套型又可分为半空型、全空型和大口径型等。

4、以编码器工作原理可分为:光电式、磁电式和触点电刷式。

常见故障1、编码器本身故障:是指编码器本身元器件消失故障，导致其不能产生和输出正确的波形。

这种状况下需更换编码器或修理其内部器件。

2、编码器连接电缆故障:这种故障消失的几率最高，修理中常常遇到，应是优先考虑的因素。

通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。

还应特殊留意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。

3、编码器+5V电源下降:是指+5V电源过低，通常不能低于4.75V，造成过低的缘由是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。

4、肯定式编码器电池电压下降:这种故障通常有含义明确的报警，这时需更换电池，假如参考点位置记忆丢失，还须执行重回参考点操作。

5、编码器电缆屏蔽线未接或脱落:这会引入干扰信号，使波形不稳定，影响通信的精确性，必需保证屏蔽线牢靠的焊接及接地。

6、编码器安装松动:这种故障会影响位置掌握精度，造成停止和移动中位置偏差量超差，甚至刚一开机即产生伺服系统过载报警，请特殊留意。

不同品牌伺服电机编码线序
不同品牌的伺服电机可能采用不同的编码线序，下面我将从几个常见品牌的伺服电机来简要介绍一下：
1. 欧姆龙（Omron），欧姆龙的伺服电机编码线序通常采用A 相、B相、Z相和U相、V相、W相的方式进行连接。

A相、B相、Z 相是编码器的正交输出信号，而U相、V相、W相则是电机的三相输入信号。

2. 西门子（Siemens），西门子的伺服电机编码线序一般也是采用A相、B相、Z相和U相、V相、W相的方式进行连接，与欧姆龙的编码线序类似。

3. 意大利B&R（B&R），B&R的伺服电机编码线序可能会有所不同，但通常也是采用A相、B相、Z相和U相、V相、W相的方式进行连接。

需要注意的是，虽然不同品牌的伺服电机可能采用不同的编码线序，但一般来说都会提供详细的接线说明书或者标识，用户在安装和接线时应当仔细阅读相应的说明书，以确保正确连接编码器和
电机的线序，避免出现错误或损坏设备的情况发生。

总之，不同品牌的伺服电机编码线序可能有所差异，但大多数
情况下都遵循A相、B相、Z相和U相、V相、W相的连接方式。

在
实际接线时，一定要仔细查看对应的接线说明书，以确保正确连接。

abz编码器转差分-回复什么是ABZ编码器？ABZ编码器是一种常用的旋转编码器，用于测量旋转轴的角度或位置。

它由三个通道组成，分别代表A相、B相和Z（零位）相。

A相和B相是两个互相相位差90度的正交信号，用于检测旋转方向和速度。

Z相信号通常用于确定零点位置，也可以用于检测一个完整的旋转周期，从而精确地确定旋转角度。

ABZ编码器的原理及工作方式是怎样的？ABZ编码器基于光电转换原理和旋转传感器技术。

其内部包含一对光电传感器和一对光学栅格或磁栅格，通过使光电传感器感受到栅格上的光亮和光暗线条，进而转换为相应的电信号。

在工作时，ABZ编码器安装在旋转轴上，旋转轴的角度变化会导致光栅或磁栅格的光亮和光暗线条的变化。

光电传感器通过对这些变化的感知，将其转换为相应的电信号。

A相和B相分别对应栅格上的两组光亮和光暗线条，通过分析这两个相位差90度的信号，可以确定转动的方向。

而Z相信号则通过栅格上的一个特殊标记来确定零点位置。

通过这种方式，ABZ编码器可以精确地测量旋转轴角度的变化，并给出相应的电信号输出，供其他系统使用。

ABZ编码器的优势及应用领域是什么？ABZ编码器具有多项优势，使其在许多应用领域中得到广泛应用。

首先，ABZ编码器具有较高的精度和稳定性，能够精确地测量和返回旋转轴的角度信息。

其精度可以达到数百万分之一弧度，能够满足高精度定位和控制系统的要求。

其次，ABZ编码器具有快速的响应速度，可以实时捕捉旋转轴的变化。

这使得它在高速运动控制领域中得到广泛应用，例如机器人控制、数控加工和自动化生产线等。

再次，ABZ编码器的结构紧凑，适配性强。

它可以适用于各种各样的旋转轴，例如电机轴、行星减速器轴等，并且不受环境因素的影响，如温度、湿度和振动等。

ABZ编码器广泛应用于工业自动化、机械控制、机器人、数控设备和测量仪器等领域。

它在这些领域中常用于测量和控制系统中，实现对旋转角度和位置的精确反馈和控制，从而提高设备的定位精度和运行效率。

ABZ三相编码器原理1. 引言ABZ三相编码器是一种用于测量运动的装置，常用于机械系统中。

它通过将旋转运动转换为电信号来实现位置测量。

ABZ三相编码器由两个部分组成：机械部分和电子部分。

机械部分包括光栅盘和光电传感器，用于产生脉冲信号。

电子部分则负责对脉冲信号进行处理，以获取准确的位置信息。

2. 光栅盘和光电传感器光栅盘是ABZ三相编码器的核心组件之一，它通常由透明材料制成，并具有一定数量的透明和不透明条纹。

这些条纹被等距地划分在光栅盘上，并且每个条纹都与一个特定的位置相关联。

光电传感器通常位于光栅盘的一侧，并与其成90度角。

当光栅盘旋转时，透明和不透明条纹会通过光电传感器产生脉冲信号。

3. 工作原理ABZ三相编码器的工作原理可以分为两个步骤：光栅盘的旋转和脉冲信号的生成。

3.1 光栅盘的旋转当ABZ三相编码器所测量的物体发生旋转时，光栅盘也会随之旋转。

旋转角度越大，光栅盘上通过传感器的透明和不透明条纹数量就越多。

3.2 脉冲信号的生成脉冲信号是通过光电传感器检测光栅盘上透明和不透明条纹之间变化来产生的。

当光栅盘旋转时，透明和不透明条纹会依次经过传感器。

每当一个条纹通过传感器时，传感器会产生一个脉冲信号。

ABZ三相编码器通常具有三个光电传感器，分别称为A、B和Z。

A和B传感器位于光栅盘上两个相邻条纹之间，并且彼此相位差90度。

这种设置能够确保在任何给定时间点上，至少有一个传感器检测到一种变化。

而Z传感器则位于光栅盘上一个特定位置处。

它通常用于标记旋转的起始点，也可以用于测量旋转的圈数。

4. 信号处理脉冲信号的处理是ABZ三相编码器的关键部分。

通过对脉冲信号进行计数和解码，可以获取准确的位置信息。

4.1 脉冲计数脉冲计数是指对A和B传感器产生的脉冲信号进行计数。

每当一个条纹通过传感器时，传感器就会产生一个脉冲信号。

通过计算A和B传感器产生的脉冲数量，可以确定光栅盘旋转的角度。

4.2 方向检测方向检测是指确定旋转方向的过程。

编码器分类1、按信号的原理分：增量式编码器、肯定式编码器、混合式编码器1）增量式编码器直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90，从而可便利地推断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简洁，机械平均寿命可在几万小时以上，抗干扰力量强，牢靠性高，适合于长距离传输。

其缺点是无法输出轴转动的肯定位置信息。

2）肯定式编码器利用自然二进制或循环二进制（格雷码）方式进行光电转换的。

肯定式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，肯定编码器可有若干编码，依据读出码盘上的编码，检测肯定位置。

编码的设计可采纳二进制码、循环码、二进制补码等。

它的特点是：（1）可以直接读出角度坐标的肯定值；（2）没有累积误差；（3）电源切除后位置信息不会丢失。

但是辨别率是由二进制的位数来打算的，也就是说精度取决于位数，目前有10位、14位等多种。

3）混合式肯定值编码器它输出两组信息：一组信息用于检测磁极位置，带有肯定信息功能；另一组则完全同增量式编码器的输出信息。

肯定值编码器是一种直接编码和直接测量的检测装置。

它能指示肯定值位置，没有累积误差，电源切除后，位置信息不丢失。

常用的编码器有编码盘和编码尺，统称为码盘。

从编码器的使用记数来分类，有二进制编码、二进制循环码（葛莱码）、二-十进制码等编码器。

从结构原理分类，有接触式、光电式和电磁式等几种。

混合式肯定值编码器就是把增量制码与肯定制码同做在一块码盘上。

在圆盘的最外圈是高密度的增量条纹，中间有四个码道组成肯定式的四位葛莱码，每1/4同心圆被葛莱码分割成16个等分段。

该码盘的工作原理是三极记数：粗、中、精计数。

码盘转的转数由对“一转脉冲”的计数表示。

在一转以内的角度位置有葛莱码的4*16不同的数值表示。

每1/4圆葛莱码的细分有最外圆的增量码完成。

增量式光电编码器：测速，测转动方向，测移动角度、距离(相对)。

多摩川编码器接线说明多摩川编码器是一种常见的测量设备，广泛应用于工业自动化控制系统中。

它可以将旋转角度转换为数字信号，实现对物体位置、速度等参数的测量。

在使用多摩川编码器时，正确的接线方法非常重要，因为错误的接线会导致设备无法正常工作或者损坏设备。

下面我们将详细介绍多摩川编码器的接线说明。

一、多摩川编码器概述多摩川编码器是一种通过光电传感技术实现旋转角度测量的设备。

它由光电传感器和圆形码盘组成，通过检测光电传感器与码盘上的透明缺口之间的变化来计算旋转角度。

多摩川编码器通常有两个输出信号通道：A相和B相，可以用来确定旋转方向和速度。

二、多摩川编码器接线说明1. 多摩川编码器接口多摩川编码器通常有两种不同类型的接口：端子板式接口和插头式接口。

端子板式接口需要用户自行焊接导线，而插头式接口则直接插到连接器上即可。

2. 多摩川编码器接线方法多摩川编码器的接线方法取决于具体的型号和接口类型。

下面我们将分别介绍两种不同类型的接口的接线方法。

（1）端子板式接口端子板式接口通常有6个引脚，其中4个用于输出信号，2个用于电源和地线。

下面是一种常见的端子板式接口引脚分配方式：- A相信号输出：P1- B相信号输出：P2- Vcc电源输入：P3- GND地线：P4- Z相信号输出：P5（如果有）- 保留引脚：P6正确的连接方式如下：- 将A相信号导线连接到P1引脚上。

- 将B相信号导线连接到P2引脚上。

- 将Vcc电源导线连接到P3引脚上。

如果编码器还有Z相信号输出，则将Z相信号导线连接到P5引脚上。

保留引脚不需要连接。

（2）插头式接口插头式接口通常有5个或8个针孔，其中4个或6个用于输出信号，1个用于电源输入，1个用于地线。

下面是一种常见的插头式接口针孔分配方式：- A相信号输出：1- B相信号输出：2- Vcc电源输入：3- GND地线：4- Z相信号输出：5（如果有）- 保留针孔：6、7、8（如果有）正确的连接方式如下：- 将A相信号导线连接到1号针孔上。

关键词：旋转编码器抗抖动电路数字电路旋转编码器应用于角度定位或测量时，通常有A、B、Z三相输出。

旋转编码器的输出波形见图1。

A相和B相输出占空比为50%的方波。

编码器每转一周，A相和B相输出固定数目的脉冲（如100个脉冲）。

当编码器正向旋转时，A相比B相超前四分之一个周期；当编码器反向旋转时，B相比A相超前四分之一个周期。

A相和B相输出方波的相位差为90°。

编码器每转一周，Z相输出一个脉冲。

由于编码器每转一周，A相和B相输出固定数目的脉冲，则A相或B相每输出一个脉冲，表示编码器旋转了一个固定的角度。

当Z相输出一个脉冲时，表示编码器旋转了一周。

因此旋转编码器可以测量角位移及位移方向。

问题出在伺服系统停止工作时，若无锁定，则旋转轴受外力（如风力影响）可能自由晃动，因而引起编码器输出波形抖动，如图2所示，从而引起误计数。

在这种情况下，就不能对波形进行正确计数。

虽然可以通过软件设置标志状态，用记录历史状态的变化来滤除误计数，但是程序耗费颇大。

因此，本人设计了一个抗抖动计数电路。

它能够自动消除抖动造成的误计数。

1 抗抖动计数电路原理图图3是抗抖动计数电路原理图。

此电路滤除了旋转编码器输出波形的抖动现象。

该电路分为四个部分：译码电路U4A；互锁电路U5A、U5B；正旋计数链J1、J3、J5和反旋计数链J2、J4、J6。

U4A为二四译码器，U5A、U5B为与门，J1～J6为D触发器。

正旋计数链负责对编码器正向旋转的计数，反旋计数链负责对编码器反向旋转的计数。

2 抗抖动计数电路工作分析图4为二四译码器输出的波形。

译码器产生d、a、b、c四种不同的状态。

在图3中当B=0、A=0时，译码器Q0输出为d状态，d状态为高电平。

当B=0、A=1时，译码器Q1输入为a状态,a状态为高电平。

当B=1、A=1时，译码器Q2输出为b状态，b状态为高电平。

B状态不影响计数和方向确定，在图3电路中没有使用。

当B=1、A=0时，译码器Q3输出为c状态，c状态为高电平。

文章标题：深入探讨STM32编码器程序中Z相的处理方法在嵌入式系统开发中，STM32系列微控制器广泛应用于各种领域，其强大的性能和丰富的外设资源使得开发人员可以更加灵活和高效地进行开发。

而编码器作为一种常见的位置传感器，被广泛应用于电机控制、机械臂、机床等领域。

在STM32编码器程序中，Z相的处理显得尤为重要，本文将针对这一主题进行深入探讨。

1. 简介从编码器的基本结构出发，我们可以看到编码器通常由A相、B相和Z相组成。

其中A相和B相用于检测转动角度和方向，而Z相则用于检测转动的零点位置。

在实际应用中，Z相的处理对于确保系统的稳定性和精准性至关重要。

2. Z相的读取在STM32编码器程序中，Z相的读取可以通过外部中断的方式来实现。

当Z相的信号发生上升沿或下降沿时，通过外部中断引脚将引发中断，从而执行相应的处理函数。

在处理函数中，可以进行位置计数的清零、角度标定等操作，以确保系统在启动时能够准确获取零点位置。

3. 程序设计针对Z相信号的处理，我们需要设计相应的程序逻辑来确保系统的稳定性和精准性。

在程序设计中，我们可以采用状态机的方式来处理Z相信号，通过状态机的切换来实现位置标定、零点校准等功能。

还应该考虑到Z相信号可能存在的抖动和干扰，采取相应的滤波和消抖措施来确保信号的稳定性和可靠性。

4. 总结STM32编码器程序中Z相的处理方法对于系统的性能和稳定性具有重要影响。

通过合理的硬件设计和程序实现，我们可以确保系统能够准确地获取零点位置，并实现精准的位置控制。

在实际开发中，开发人员需要综合考虑硬件和软件两方面的因素，以便更好地实现Z相的处理和应用。

个人观点与理解对于STM32编码器程序中Z相的处理，我认为关键在于综合考虑硬件和软件两方面的因素。

在硬件设计中，需要充分考虑Z相信号的稳定性和可靠性，选择合适的电路方案和滤波措施来确保信号质量。

而在软件实现中，需要设计合理的程序逻辑和状态机，以确保系统能够准确获取零点位置，并实现精准的控制。
