脉冲多普勒超声

彩色多普勒超声知识彩色多普勒超声是一种非侵入性的影像学检查方法，可以通过声波来观察人体内部血流情况，具有很高的临床应用价值。

本文将为大家介绍彩色多普勒超声的相关知识和应用。

一、彩色多普勒超声的原理和分类彩色多普勒超声利用超声波的回声信号，与镜像回波信号的频移来测量血流速度，将高速的红色和低速的蓝色映射为彩色，从而形成彩色图像。

彩色多普勒超声可以分为脉冲波多普勒和持续波多普勒两种类型。

脉冲波多普勒主要用于深度较浅的血管、心脏室间隔和瓣膜的测量，而持续波多普勒通常用于检测血液流动的速度和方向。

两种多普勒类型的灵敏度和特定的跟踪速度不同，可以根据不同的检测要求来选择使用。

二、彩色多普勒超声应用领域1.心血管系统疾病心血管系统疾病是彩色多普勒超声的常见应用领域，可以用于检测心脏瓣膜的功能，评估心脏结构、大小和功能，观察室壁运动异常等。

2.血管疾病彩色多普勒超声可以用于检测动脉粥样硬化、动脉炎、动脉血栓形成等血管疾病，可以评估血管狭窄程度和血流速度，并可以观察血栓等异常情况，为治疗方案的选择和制定提供基础数据。

3.妇科检查彩色多普勒超声可以用于妇科检查，常用于妇科肿瘤检查、产前检查和输卵管积水等诊断。

4.泌尿系统疾病彩色多普勒超声可以用于检测肾脏、膀胱等泌尿系统疾病，如肾结石、肾积水等，可以观察血液供应情况，评估病变的大小和分布情况。

三、彩色多普勒超声技术操作和使用注意事项1.彩色多普勒超声使用时需要在安静的室内进行，要求受检者穿上宽松的衣服和舒适的鞋子，保持放松状态。

2.操作时需要根据受检者的不同身体部位进行不同的检查方式和操作方法，需要具备相关专业知识和技能。

3.彩色多普勒超声操作过程中需要注意保持超声探头与皮肤表面保持良好的接触，以保证检查效果。

4.注意防范超声波辐射对人体的影响，尽可能减少受到辐射的时间和范围，采取必要的保护措施。

彩色多普勒超声作为一种无创、安全、有效的检查方式，已经成为临床诊断和治疗中不可或缺的技术手段之一，具有很高的应用价值。

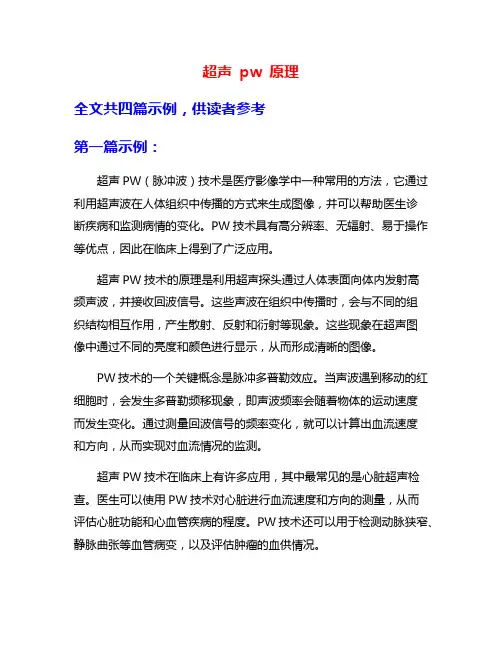

超声pw 原理全文共四篇示例，供读者参考第一篇示例：超声PW（脉冲波）技术是医疗影像学中一种常用的方法，它通过利用超声波在人体组织中传播的方式来生成图像，并可以帮助医生诊断疾病和监测病情的变化。

PW技术具有高分辨率、无辐射、易于操作等优点，因此在临床上得到了广泛应用。

超声PW技术的原理是利用超声探头通过人体表面向体内发射高频声波，并接收回波信号。

这些声波在组织中传播时，会与不同的组织结构相互作用，产生散射、反射和衍射等现象。

这些现象在超声图像中通过不同的亮度和颜色进行显示，从而形成清晰的图像。

PW技术的一个关键概念是脉冲多普勒效应。

当声波遇到移动的红细胞时，会发生多普勒频移现象，即声波频率会随着物体的运动速度而发生变化。

通过测量回波信号的频率变化，就可以计算出血流速度和方向，从而实现对血流情况的监测。

超声PW技术在临床上有许多应用，其中最常见的是心脏超声检查。

医生可以使用PW技术对心脏进行血流速度和方向的测量，从而评估心脏功能和心血管疾病的程度。

PW技术还可以用于检测动脉狭窄、静脉曲张等血管病变，以及评估肿瘤的血供情况。

除了临床应用之外，超声PW技术还在科研领域有着广泛的应用。

科研人员可以利用PW技术研究心血管疾病的病理生理机制，评估新药的疗效，以及探索新的医疗诊断方法。

PW技术的高分辨率和实时性使其成为研究心血管系统的重要工具。

超声PW技术是一种非常有用的医疗影像学方法，具有高分辨率、无辐射、易于操作等优点。

它在临床诊断、病理生理研究等领域都发挥着重要作用，为医生提供了重要的信息，帮助他们做出准确的诊断和治疗方案。

随着超声技术的不断发展，PW技术的应用前景将更加广阔，为医疗健康事业带来更多的希望和可能。

第二篇示例：超声PW原理是利用超声波传播的方式对物体进行探测和成像的一种技术。

超声波是一种高频声波，频率大于20kHz，通常用于医学、工业、安全检测等领域。

超声PW技术是一种重要的超声成像技术，它通过改变声波的频率和方向来获得更加详细的图像，提高成像分辨率和对比度。

多普勒彩超原理
多普勒彩超是一种常用的医学影像检查技术，它利用多普勒效应来观察血流速
度和方向，从而帮助医生诊断疾病。

多普勒彩超技术在临床诊断中发挥着重要作用，下面我们来详细了解一下多普勒彩超的原理。

多普勒效应是指当发射声波的物体与运动的物体相对运动时，声波的频率会发
生变化。

在多普勒彩超中，超声波是由探头发射出去的，当这些超声波遇到血液时，会发生多普勒效应。

如果血液朝向探头移动，声波的频率会增加，如果血液远离探头移动，声波的频率会减小。

通过测量这种频率的变化，就可以计算出血流的速度和方向。

多普勒彩超的原理可以分为两种模式，连续波多普勒和脉冲波多普勒。

在连续
波多普勒中，探头同时发射和接收声波，可以连续地监测血流速度。

而在脉冲波多普勒中，探头交替发射和接收声波，可以更精确地确定血流速度和位置。

多普勒彩超技术通过测量血流速度和方向，可以帮助医生判断血管是否狭窄、
是否存在血栓、是否有异常的血流等情况。

它在心脏病学、血管外科、产科等领域有着广泛的应用。

除了用于血流检测外，多普勒彩超还可以用于检测器官的血液供应情况，如肝脏、肾脏等。

通过观察器官的血流情况，医生可以及时发现器官缺血、缺氧等问题，对一些疾病的诊断和治疗提供重要依据。

总之，多普勒彩超技术利用多普勒效应来观察血流速度和方向，是一种非侵入
性的检查方法，具有安全、准确、快速的特点。

它在临床诊断中有着重要的应用价值，为医生提供了重要的诊断依据，帮助患者及时发现和治疗疾病。

多普勒彩超技术的不断发展和完善，将进一步推动医学影像技术的进步，为临床诊断和治疗带来更多的可能性。

频谱多普勒和脉冲多普勒
频谱多普勒（Spectral Doppler）和脉冲多普勒（Pulsed Doppler）是医学超声中常用的两种多普勒技术，用于测量血流速度。

频谱多普勒通过连续波超声，将接收到的回波信号进行频谱分析，得到不同速度下的血流频谱图。

这种技术适用于测量较大范围内的血流速度，并可提供血流速度谱线的持续显示。

频谱多普勒广泛应用于心脏、动脉、静脉等血管的血流速度测量，可用于评估血液循环状况和诊断血管疾病。

脉冲多普勒则是利用脉冲超声，发送一个短时间的脉冲信号，然后测量回波信号的频移，以计算血流速度。

脉冲多普勒对于测量特定位置或深度的血流速度非常有用，可以更精确地定位和测量目标区域的血流速度。

因此，脉冲多普勒常用于心脏瓣膜的功能评估、血管狭窄程度的定量评估等。

综上所述，频谱多普勒适用于大范围血流速度测量和持续显示，而脉冲多普勒则适用于精确测量特定位置或深度的血流速度。

两种多普勒技术在医学超声中都有各自的应用领域，并常常结合使用以获取更全面的血流信息。

脉冲多普勒采集技术及注意事项随着当前血管超声检查技术的不断发展、完善，脉冲多普勒技术得到广泛运用，有效评估了动脉狭窄程度，对患者得到针对性治疗提供了重要的依据[1]。

但是大部分患者对脉冲多普勒采集技术知之甚少，加上血管超声操作技术的培训缺乏一定的规范性，导致多普勒频谱采集不够准确，进而影响评估结果。

基于此，现在我们一起来了解一下脉冲多普勒频谱采集技术及注意事项，如下。

1多普勒取样容积取样容积，是指多普勒频谱所显示的血流信息来自一个特定的立体空间范围[2]。

一般来讲，取样容积是三维立体的，但在实际工作当中，能起到调节，或是控制作用的仅是一维，其它二维与声束的形状、宽度有关。

因此，认为取样容积具有以下特征，①三维形状取决于超声声束，因超声仪器的厂家不同，声束成束也不尽相同，无法取得标准的取样容积形状。

除此之外，取样容积的形状因聚焦点位置不同，而发生改变。

作为一种声波传感器，水中听音器可以采集信号输出；②多普勒超声二维图像，仅能显示取样容积长度，所以，易出现取样定位误差；③多普勒频谱，仅能显示出取样容积内血流信息。

所以，取样容积位置不当，则会漏掉部分关键信息。

2多普勒角度θ校正多普勒角度，是指多普勒声束、血流之间的测量角度，能够有效计算出血流速度[3]。

多普勒角度在60°及以下，是血管超声检查的规范标准。

一般来讲，多普勒频谱采集时，手工调节多普勒角度，易出现角度校正不准确问题，导致多普勒角度误差，进而造成流速测量的误差。

所以，建议在超声诊断颈动脉狭窄过程后者能够，将多普勒角度校正为45°~60°，这可能与以往颈动脉狭窄诊断研究中多以60°校正有关。

3调节取样容积大小超声二维图像，能够显示取样容积长度，所以，在超声检查过程中，通过调整取样门宽度，即可达到调节取样容积大小的目的。

现对多普勒频谱采集在外周动脉超声检查中用处进行如下阐述：（1）在动脉狭窄诊断时，应结合频谱波形，对血流速度予以测定，为此，多普勒频谱采集时，调小取样容积，以长度约为1.5mm为宜，是由于小取样容积，能够敏感地采集最高血流流速，详细分析血管内复杂的血流动力学变化，而取样容积过大的话，则会导致取样容积的红细胞血流速度的差异化，造成异常波形。

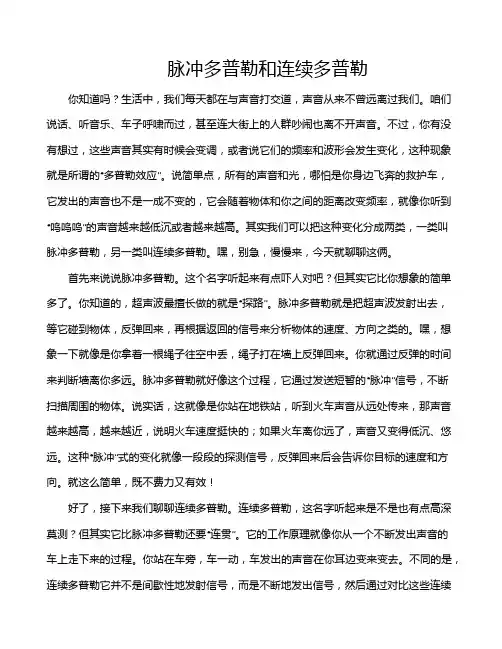

脉冲多普勒和连续多普勒你知道吗？生活中，我们每天都在与声音打交道，声音从来不曾远离过我们。

咱们说话、听音乐、车子呼啸而过，甚至连大街上的人群吵闹也离不开声音。

不过，你有没有想过，这些声音其实有时候会变调，或者说它们的频率和波形会发生变化，这种现象就是所谓的“多普勒效应”。

说简单点，所有的声音和光，哪怕是你身边飞奔的救护车，它发出的声音也不是一成不变的，它会随着物体和你之间的距离改变频率，就像你听到“呜呜呜”的声音越来越低沉或者越来越高。

其实我们可以把这种变化分成两类，一类叫脉冲多普勒，另一类叫连续多普勒。

嘿，别急，慢慢来，今天就聊聊这俩。

首先来说说脉冲多普勒。

这个名字听起来有点吓人对吧？但其实它比你想象的简单多了。

你知道的，超声波最擅长做的就是“探路”。

脉冲多普勒就是把超声波发射出去，等它碰到物体，反弹回来，再根据返回的信号来分析物体的速度、方向之类的。

嘿，想象一下就像是你拿着一根绳子往空中丢，绳子打在墙上反弹回来。

你就通过反弹的时间来判断墙离你多远。

脉冲多普勒就好像这个过程，它通过发送短暂的“脉冲”信号，不断扫描周围的物体。

说实话，这就像是你站在地铁站，听到火车声音从远处传来，那声音越来越高，越来越近，说明火车速度挺快的；如果火车离你远了，声音又变得低沉、悠远。

这种“脉冲”式的变化就像一段段的探测信号，反弹回来后会告诉你目标的速度和方向。

就这么简单，既不费力又有效！好了，接下来我们聊聊连续多普勒。

连续多普勒，这名字听起来是不是也有点高深莫测？但其实它比脉冲多普勒还要“连贯”。

它的工作原理就像你从一个不断发出声音的车上走下来的过程。

你站在车旁，车一动，车发出的声音在你耳边变来变去。

不同的是，连续多普勒它并不是间歇性地发射信号，而是不断地发出信号，然后通过对比这些连续的信号来分析物体的速度。

简而言之，就是车一直在“发声”，你一直在“听”，然后你可以根据声音的变化来判断车的速度。

就像我们在听着车开过来时，声音从高到低的变化来判断它到底是从远到近，还是从近到远。

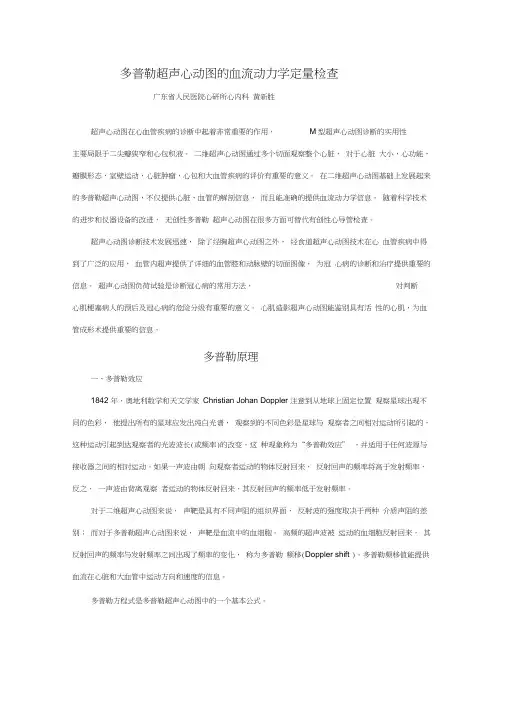

多普勒超声心动图的血流动力学定量检查广东省人民医院心研所心内科黄新胜超声心动图在心血管疾病的诊断中起着非常重要的作用，M型超声心动图诊断的实用性主要局限于二尖瓣狭窄和心包积液。

二维超声心动图通过多个切面观察整个心脏，对于心脏大小，心功能，瓣膜形态，室壁运动，心脏肿瘤，心包和大血管疾病的评价有重要的意义。

在二维超声心动图基础上发展起来的多普勒超声心动图，不仅提供心脏、血管的解剖信息，而且能准确的提供血流动力学信息。

随着科学技术的进步和仪器设备的改进，无创性多普勒超声心动图在很多方面可替代有创性心导管检查。

超声心动图诊断技术发展迅速，除了经胸超声心动图之外，经食道超声心动图技术在心血管疾病中得到了广泛的应用，血管内超声提供了详细的血管腔和动脉壁的切面图像，为冠心病的诊断和治疗提供重要的信息。

超声心动图负荷试验是诊断冠心病的常用方法，对判断心肌梗塞病人的预后及冠心病的危险分级有重要的意义。

心肌造影超声心动图能鉴别具有活性的心肌，为血管成形术提供重要的信息。

多普勒原理一、多普勒效应1842 年，奥地利数学和天文学家Christian Johan Doppler 注意到从地球上固定位置观察星球出现不同的色彩，他提出所有的星球应发出纯白光谱，观察到的不同色彩是星球与观察者之间相对运动所引起的，这种运动引起到达观察者的光波波长(或频率)的改变，这种现象称为“多普勒效应” ，并适用于任何波源与接收器之间的相对运动。

如果一声波由朝向观察者运动的物体反射回来，反射回声的频率将高于发射频率，反之，一声波由背离观察者运动的物体反射回来，其反射回声的频率低于发射频率。

对于二维超声心动图来说，声靶是具有不同声阻的组织界面，反射波的强度取决于两种介质声阻的差别；而对于多普勒超声心动图来说，声靶是血流中的血细胞。

高频的超声波被运动的血细胞反射回来，其反射回声的频率与发射频率之间出现了频率的变化，称为多普勒频移(Doppler shift )。

超声多普勒成像原理当声发射源与声接收器有相对运动时，接收器所接收到的声波频率与发射频率有所不同，这一现象称为多普勒效应。

超声多普勒法成像就是应用超声波的多普勒效应，从体外得到人体运动脏器的信息，进行处理和显示。

现已普遍用于血流、心脏和产科等方面的检查。

超声血流测量仪、起声胎心检测仪、超声血管显像仪以及超声血压计、超声血流速度剖面测试仪等多种仪器在临床上广为应用。

超声波对血管内流动的红血球接收散射，根据多普勒效应，即反射频率于，由下式给出：发射频率之间将产生偏移即多普勒频移fdf=2v f0cosθ/Cd式中v为红血球的运动速度，C为超声波的速度。

由公式可以看出，与血流就可求得v。

速度成正比，若检出fd超声多普勒法分连续多普勒和脉冲多普勒。

前者的缺点是没有距离分辨能力，在射线方向上的所有多普勒信号总是重叠在一起；后者具有距离分辨能力，能够捡出某特定深度的多普勒信号，可用于清洁箱内部和大血管血流信号的检测。

但由于采用脉冲波，受重复频率产生的重叠幻像的影响，测定深部高速血流具有一定的困难。

现在的超声多普勒成像装置大多采用与B超相结合的方法，在B超上一边设立多普勒取样，一边捡出血流信息。

多普勒波束是与B超超声波束一起发射的。

由同一探头接收放大，经延迟线和加法器后，进入混频电路和低通滤波器进行相位检波，然后通过取样状态设定电路和带通滤波器取出特定深度的多普勒信号，并将从心脏壁和血管壁来的运动滞后的低频多普勒信号滤除。

取出的多普勒信号一路可以送到扬声器进行监听，一路可以经过A/D转换送到频谱分析器进行快速傅里叶变换(FFT)，通过变换后便可得到多普勒频谱。

以横轴表示时间，纵轴表示多普勒频移（速度），各个多普勒频率强度（功率）用辉度显示。

由于FFT变换频谱范围宽，可以判断是紊流还是层流。

最后，经D/A变换后与B型、M型图像一起显示。

彩色多普勒成像装置彩色多普勒体层成像是用脉冲多普勒法对于一点的血流信息进行实时二维显示。
