超声多普勒血流检测显像

超声影像学(多普勒血流显像)超声影像学(多普勒血流显像)1. 引言超声影像学是一种通过声波来获取内部结构图像的医学成像技术。

其中，多普勒血流显像（Doppler flow imaging）是超声影像学的一个重要分支，通过检测和显示血流速度信息，可以帮助医生对血液循环和器官血供进行评估和分析。

本文将介绍多普勒血流显像的基本原理、适用范围、临床应用和前景。

2. 多普勒效应多普勒效应描述了当声波遇到运动物体时，声波频率会发生变化的现象。

通过衡量声波的频率变化，可以对运动物体的速度进行测量。

在多普勒血流显像中，利用多普勒效应来检测和显示血流速度信息。

3. 多普勒血流显像技术多普勒血流显像技术是超声影像学中常用的一种方法，主要用于评估和监测血液流动情况。

它通过分析回波信号的频率变化，得出血流速度信息，并以彩色或灰度图像的形式进行显示。

3.1. 颜色多普勒血流显像颜色多普勒血流显像是多普勒血流显像中最常见的一种方法。

通过设置特定的探头和参数，可以将不同速度的血流以不同颜色显示在图像上，从而直观地表示血流速度和方向。

3.2. 脉冲多普勒血流显像脉冲多普勒血流显像是另一种常用的多普勒血流显像技术。

它使用高频率、窄脉冲的声波束来定位和测量特定位置的血流速度。

这种方法适用于检测较小血管或局部血流速度。

4. 多普勒血流显像的临床应用多普勒血流显像在医学临床中有广泛的应用，常见的应用领域包括但不限于以下几个方面：4.1. 心脏血流评估多普勒血流显像可以用于心脏病患者的血流评估。

通过观察心脏中不同部位的血流速度和方向，医生可以判断心脏瓣膜功能是否正常，诊断心脏瓣膜狭窄或关闭不全等疾病。

4.2. 脑血流检测多普勒血流显像可以帮助医生评估脑血液循环的状况。

通过检测头部动脉和静脉血流速度，可以识别和诊断脑血管疾病，如脑梗死或脑动脉瘤。

4.3. 孕妇妊娠检查多普勒血流显像在孕妇妊娠检查中被广泛应用。

通过检测胎盘和胎儿的血流情况，可以评估胎盘功能和胎儿发育状况，了解胎儿是否存在供氧不足或其他异常情况。

医院彩色多普勒血流显像及频谱多普勒检查常规一、心血管疾病检查1．仪器调节方法探头频率 2.5～3.5MHz，彩色多普勒的壁滤波用较高通滤波器，彩色标志图（coformap）用变易型，频谱多普勒的取样容积（SV）长度用3mm，一般不超过血管内径大小，超声束与血流的夹角＜20o。

其他调节与二维超声相同。

2．心腔各部位血流检查方法(1)二尖瓣口血流：用心尖四心腔图，取样容积置二尖瓣口的左室侧，距瓣尖约1cm处，于舒张期显示朝向探头的彩色（红色）血流信号，正向双峰型的多普勒频谱。

正常为层流，异常为湍流频谱。

(2)主动脉瓣口血流：用心尖五心腔图，取样容积置主动脉瓣上方，于收缩期显示背向探头的彩色（蓝色）血流信号，负向单峰型多普勒频谱。

(3)三尖瓣口血流：用胸骨旁右室流入道长轴图、主动脉短轴图、心尖四心腔图，取样容积置于三尖瓣前瓣、隔瓣的右室侧，距瓣尖约1cm处，于舒张期显示与二尖瓣口类似的彩色血流信号和多普勒频谱。

(4)肺动脉瓣口血流：用胸骨旁主动脉短轴图、肺动脉分叉长轴图，取样容积置于肺动脉瓣上方，显示背向探头的彩色（蓝色）血流信号及负向单峰型多普勒频谱。

(5)过室间隔血流：检查室间隔缺损的左向右分流，用胸骨旁左室长轴图、心尖四心腔及五心腔图、胸骨旁主动脉短轴图、胸骨旁右室流出道长轴图等断面图，彩色多普勒血流显像显示室间隔中断处有从左室穿越室间隔到右室的收缩期朝向探头的彩色血流信号，由于流速快，可显示为五彩镶嵌的血流信号，连续波多普勒在右室侧血流信号处取样，多普勒频谱显示为收缩期正向单峰高速湍流频谱。

(6)过房间隔血流：检查房间隔缺损的左向右分流，用剑突下心房两腔图、胸骨旁四心腔图等断面图，彩色多普勒血流显示有以舒张期为主的从左房穿越房间隔到右房的朝向探头彩色血流信号，脉冲型多普勒在右房侧血流信号处取样，多普勒频谱显示为以舒张期为主的正向中等速度血流。

(7)主动脉至肺动脉分流血流：检查动脉导管未闭时主动脉至肺动脉的分流血流，彩色多普勒血流在主肺动脉内（直至左肺动脉、未闭的动脉导管）显示收缩期背向探头的彩色血流信号，舒张期显示从未闭动脉导管至主肺动脉内的朝向探头的快速彩色血流信号，连续波多普勒在主肺动脉内（可延续至左肺动脉、未闭动脉导管处）取样，显示双向快速的多普勒频谱，舒张期为正向，收缩期为负向。

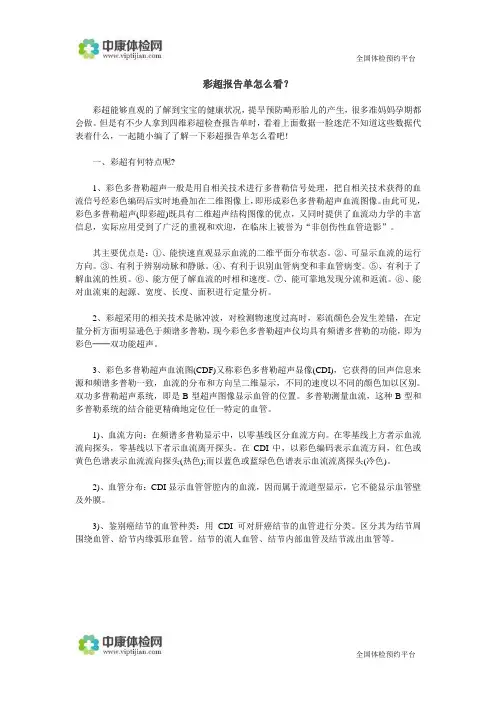

彩超报告单怎么看？彩超能够直观的了解到宝宝的健康状况，提早预防畸形胎儿的产生，很多准妈妈孕期都会做。

但是有不少人拿到四维彩超检查报告单时，看着上面数据一脸迷茫不知道这些数据代表着什么，一起随小编了了解一下彩超报告单怎么看吧!一、彩超有何特点呢?1、彩色多普勒超声一般是用自相关技术进行多普勒信号处理，把自相关技术获得的血流信号经彩色编码后实时地叠加在二维图像上，即形成彩色多普勒超声血流图像。

由此可见，彩色多普勒超声(即彩超)既具有二维超声结构图像的优点，又同时提供了血流动力学的丰富信息，实际应用受到了广泛的重视和欢迎，在临床上被誉为“非创伤性血管造影”。

其主要优点是：①、能快速直观显示血流的二维平面分布状态。

②、可显示血流的运行方向。

③、有利于辨别动脉和静脉。

④、有利于识别血管病变和非血管病变。

⑤、有利于了解血流的性质。

⑥、能方便了解血流的时相和速度。

⑦、能可靠地发现分流和返流。

⑧、能对血流束的起源、宽度、长度、面积进行定量分析。

2、彩超采用的相关技术是脉冲波，对检测物速度过高时，彩流颜色会发生差错，在定量分析方面明显逊色于频谱多普勒，现今彩色多普勒超声仪均具有频谱多普勒的功能，即为彩色──双功能超声。

3、彩色多普勒超声血流图(CDF)又称彩色多普勒超声显像(CDI)，它获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以区别。

双功多普勒超声系统，即是B型超声图像显示血管的位置。

多普勒测量血流，这种B型和多普勒系统的结合能更精确地定位任一特定的血管。

1)、血流方向：在频谱多普勒显示中，以零基线区分血流方向。

在零基线上方者示血流流向探头，零基线以下者示血流离开探头。

在CDI中，以彩色编码表示血流方问，红色或黄色色谱表示血流流向探头(热色);而以蓝色或蓝绿色色谱表示血流流离探头(冷色)。

2)、血管分布：CDI显示血管管腔内的血流，因而属于流道型显示，它不能显示血管壁及外膜。

超声在血管外科中的应用南昌大学第二附属医院作者：周为民超声诊断是一种无创、无痛、方便、直观的有效检查手段，尤其是在血管疾病的诊断方面应用广泛，影响很大。

1 超声诊断技术超声诊断是一种无创、无痛、方便、直观的有效检查手段，尤其是在血管疾病的诊断方面应用广泛，影响很大。

1.1 彩色多普勒超声显像目前在血管外科疾病的诊疗方面应用最普遍的是彩色多普勒超声显像(CDF I)，超声检查时首先显示血管二维图像，找到所查血管，明确动静脉的位置关系，观察血管走行，血管壁、管腔的大小，注意腔内是否有血栓及血栓范围，然后以CDFI观察血管腔内血液流向、流速、瓣膜功能等。

CDFI具有高的敏感性（97％）和特异性（98％），可以在动态中进行描述和追踪，具备那些CTA和MRA一次性成像技术所无法代替的优点。

彩色多普勒超声的局限在于容易受到空腔脏器的气体干扰。

因此，对胸腔和腹腔内深部血管显像效果可受到影响，超声亦无法穿过骨质进行显像。

1.2 无创超声血管诊断超声血管诊断仪通过检测病人髁/肱指数（ABI）来判断肢体的血流量，是目前血管外科疾病必不可少的无创检查之一,可用于判断血管有无溃疡、缺血、钙化、瓣膜反流情况，但它的局限性在于只能对肢体血管的血流动力学进行评估，无法对躯体内的深部血管进行直接检测，对于已经确诊的深静脉血栓形成的病人，需特别注意防止血栓挤压脱落。

1.3 超声造影超声造影是无创性血管检测具有操作简单、省时、费用低廉，可反复进行及无并发症等优点，其使用造影剂可增强回声强度，提高超声诊断的分辨力、敏感性和特异性，数字减影血管造影（DSA）一直是诊断血管疾病的金标准，但其需要先进的设备，而且费用昂贵，是一种有创检查，并存在一定的医源性损伤及并发症。

1.4 超声消融技术超声消融技术是国外近年来发展的一种新技术。

低频、高强度超声能溶解体内新鲜血栓、陈旧性血栓及动脉粥样斑块。

利用超声波可通过人体组织，并聚焦在特定靶区的特性，将能量聚集到足够的强度，使焦点区域达到瞬间高温，破坏靶区组织，在组织病理学上表现为凝固性坏死，也叫消融，从而达到破坏病变区域的目的，而病变区域外的组织没有损伤。

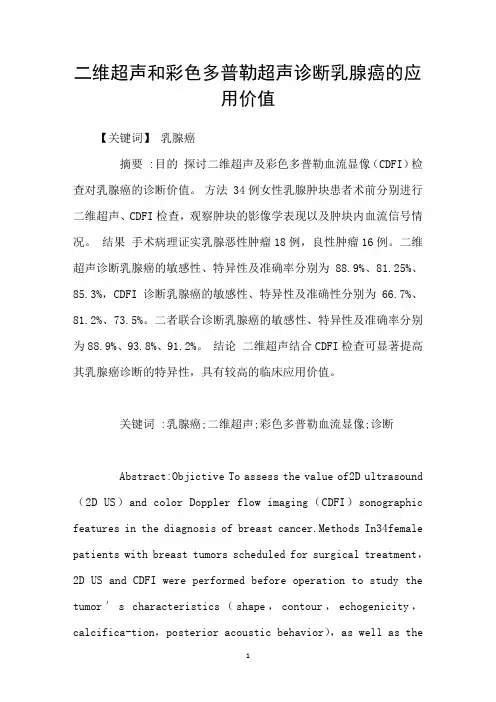

二维超声和彩色多普勒超声诊断乳腺癌的应用价值【关键词】乳腺癌摘要 :目的探讨二维超声及彩色多普勒血流显像（CDFI）检查对乳腺癌的诊断价值。

方法 34例女性乳腺肿块患者术前分别进行二维超声、CDFI检查，观察肿块的影像学表现以及肿块内血流信号情况。

结果手术病理证实乳腺恶性肿瘤18例，良性肿瘤16例。

二维超声诊断乳腺癌的敏感性、特异性及准确率分别为88.9%、81.25%、85.3%，CDFI诊断乳腺癌的敏感性、特异性及准确性分别为66.7%、81.2%、73.5%。

二者联合诊断乳腺癌的敏感性、特异性及准确率分别为88.9%、93.8%、91.2%。

结论二维超声结合CDFI检查可显著提高其乳腺癌诊断的特异性，具有较高的临床应用价值。

关键词 :乳腺癌;二维超声;彩色多普勒血流显像;诊断Abstract:Objictive To assess the value of2D ultrasound （2D US）and color Doppler flow imaging（CDFI）sonographic features in the diagnosis of breast cancer.Methods In34female patients with breast tumors scheduled for surgical treatment，2D US and CDFI were performed before operation to study the tumor′s characteristics（shape，contour，echogenicity，calcifica-tion，posterior acoustic behavior），as well as thestatus of tumor vessels.Results The34tumors were demonstraded to be18carcinomas and16benign lesions pathologically.The sensitivity，specificity and accuracy were88.9%，81.25%and85.3%respectively，for2D US in diagnosis of breast carcinomas;were66.7%，81.2%and73.5%repectively，for CDFI;and were88.9%，93.8%and91.2%respectively，for combined2D US and CDFI.Conclusion Although CDFI alone has low sensi-tivity，the cobination of2D US and CDFI is of high value for the diagnosis of breast cancer.Key words:breast cancer;two-dimension ultrasound;color Doppler flow imaging;diagnosis乳腺癌是女性最常见的恶性肿瘤之一，据肿瘤流行病学调查，欧美和我国部分地区乳腺癌发病率已居女性恶性肿瘤首位。

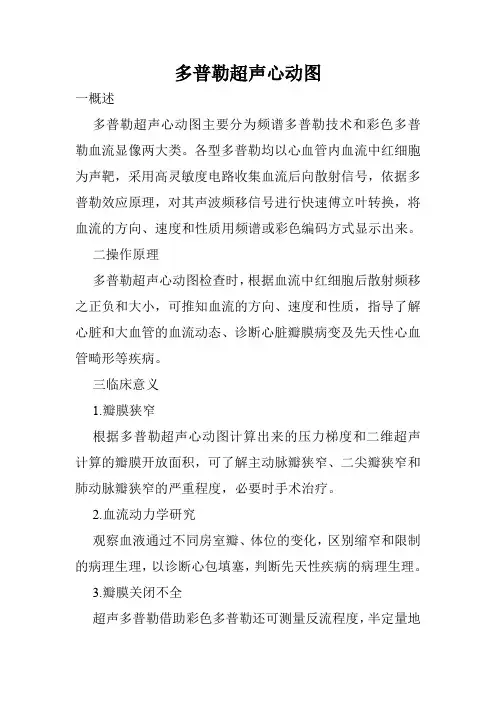

多普勒超声心动图
一概述
多普勒超声心动图主要分为频谱多普勒技术和彩色多普勒血流显像两大类。

各型多普勒均以心血管内血流中红细胞为声靶，采用高灵敏度电路收集血流后向散射信号，依据多普勒效应原理，对其声波频移信号进行快速傅立叶转换，将血流的方向、速度和性质用频谱或彩色编码方式显示出来。

二操作原理
多普勒超声心动图检查时，根据血流中红细胞后散射频移之正负和大小，可推知血流的方向、速度和性质，指导了解心脏和大血管的血流动态、诊断心脏瓣膜病变及先天性心血管畸形等疾病。

三临床意义
1.瓣膜狭窄
根据多普勒超声心动图计算出来的压力梯度和二维超声计算的瓣膜开放面积，可了解主动脉瓣狭窄、二尖瓣狭窄和肺动脉瓣狭窄的严重程度，必要时手术治疗。

2.血流动力学研究
观察血液通过不同房室瓣、体位的变化，区别缩窄和限制的病理生理，以诊断心包填塞，判断先天性疾病的病理生理。

3.瓣膜关闭不全
超声多普勒借助彩色多普勒还可测量反流程度，半定量地
估计主动脉瓣关闭不全、二尖瓣关闭不全及其严重程度。

如通过测量关闭不全三尖瓣瓣膜的最大血流速度，可计算出三尖瓣关闭不全时右室和右房的压力阶差，通常可估计肺循环的压力。

四注意事项
多普勒超声心动图检查时应特别注意选择合适切面，使得观测的血流方向和声束方向间的夹角尽量小于20度，以保证血流显示及速度测定的准确性。

一般而言，二尖瓣或三尖瓣血流的检测以心尖四腔心切面为首选，主动脉瓣或左心室流出道的检测以心尖五腔心切面为首选。

超声影像学(多普勒血流显像)超声影像学（多普勒血流显像）超声影像学是一种非侵入性的医学影像技术，通过利用超声波的特性来对人体进行成像和诊断。

其中，多普勒血流显像是超声影像学中的一项重要技术，它可以用来观察和评估血流的速度、方向和血管的异常情况。

1. 超声影像学的原理超声影像学利用超声波在物体中的传播和反射来形成图像。

当超声波从超声探头中发出，并通过人体组织传播时，会与组织内的不同结构发生反射、散射和透射。

这些反射、散射和透射的声波被接收器接收并转化为电信号，最终形成图像。

2. 多普勒血流显像的原理多普勒血流显像是基于多普勒效应原理的一种超声影像技术。

当声波与运动的红细胞相互作用时，红细胞会散射声波并引起频率的偏移。

根据多普勒效应原理，当物体靠近超声探头时，反射回来的声波频率会高于发射频率；当物体远离超声探头时，反射回来的声波频率会低于发射频率。

通过测量频率的变化，可以推测出物体的速度和方向。

3. 多普勒血流显像的应用多普勒血流显像广泛应用于医学领域的心血管系统、血管病变和肿瘤等领域的研究和诊断。

其主要应用包括：心血管系统：用于测量和评估心脏和血管的血流速度、方向和异常情况，帮助诊断心脏瓣膜异常、心脏肌肉缺血和心脏功能异常等疾病。

血管病变：用于评估血管病变的程度和严重性，如动脉粥样硬化、深静脉血栓形成和血栓栓塞等。

肿瘤：用于观察和评估肿瘤的血供情况，包括肿瘤的血流速度、血流容积和血管情况，有助于诊断肿瘤的性质和恶性程度。

4. 多普勒血流显像的优势相比其他影像技术，多普勒血流显像具有以下优势：非侵入性：多普勒血流显像通过超声波来实现成像，不需要穿刺或注射造影剂，对患者无创伤。

实时性：多普勒血流显像能够实时、动态地观察和评估血流情况，有助于快速诊断和治疗决策。

可重复性：多普勒血流显像可以反复进行，以跟踪疾病的发展和治疗效果。

成本相对较低：相比其他影像技术，多普勒血流显像的设备和检查费用相对较低，更易于推广和普及。

五种显像方法1、X光检查传统地讲，X光检查就是透视和拍片。

X光透视：有胸部透视、腹部透视以及透环。

目前为患者做透视检查主要是为了动态地观察其心脏、大血管，以及病灶与肺部之间的关系。

此外，想为患者从体内取出异物或为骨折患者做复位治疗时，也可以借助于X线透视检查。

X线拍片：对患者从头部到脚部的骨骼进行拍摄，从而可判断其是否有骨折、炎症、结核、肿瘤等。

由于x线拍片检查缺乏动态观察的优势，因此，对拍过X线片的患者还要定期进行复查。

2、CT检查CT检查方法近年有许多进展，包括多排探测器的使用和计算机后处理软件的升级。

在CT检查中，不经静脉给予造影利的CT扫描称为平扫。

一般正常盯组织和病变组织间CT值至少相差10Hu才有可能明确显示肝内病灶，否则应采用增强的方法进行检查。

平扫：扫描范围自膈顶至肝下缘，包括整个肝脏，层厚10mm，对小的病灶可加薄层扫描，层厚2～5mm无间隔连续扫描，认真调节窗宽、窗位，增加对比度，以利于病灶的检出。

增强检查：从静脉（或动脉）内在人造影剂来增加上常肝组织与病变组织之间的密度差，叫做增强检查它可以发现平扫时未发现病变，区分肝内、外血管结构与非血管结构根据病‘生强化的特点做定诊断及鉴别诊断。

3、超声波检查超声波检查分为B型超声波检查及彩色多普勒超声波检查。

B型超声波检查：B型超声波检查是超声波检查的一种，是一种非手术的诊断检查，是一门新兴的学科，已成为现代临床医学中不可缺少的诊断方法。

价格比较便宜，又无不良反应，可反复检查。

B型超声波检查在肝病中具有较高的诊断价值，已成为临床上检查肝硬化最常用的方法。

彩色多普勒超声波检查：彩色多普勒超声检查主要是在检查过程中，应用了脉冲多普勒技术、连续波多普勒技术、高脉冲重复频率多普勒、彩色多普勒血流显像、功率型彩色血流成像、组织多普勒显像等彩色多普勒超声技术，把这些信息和相关的黑白超声二维解剖结构信息相结合后，来判定被检查组织器官是否有病变、病变的程度以及病变的质。

超声影像学(多普勒血流显像)超声影像学(多普勒血流显像)简介超声影像学是一种非侵入性的医学成像技术，通过超声波的扫描和回波信号的处理，人体内部器官和组织的图像。

多普勒血流显像是超声影像学中的一种重要技术，可以用来观察血液流动的速度和方向，为医生提供诊断和治疗方案的参考。

超声影像学原理超声影像学利用高频声波在人体内部的传播和回波信号的接收来获取图像。

超声波是一种机械波，频率超过人类听力范围的20kHz，通常在1MHz到20MHz之间。

它可以通过皮肤和组织传播，而不会对人体产生任何有害影响。

在超声波的作用下，人体内部的组织和器官会发生声学反射、散射和吸收现象。

这些声波信号通过超声探头接收后，经过电子器件的处理和分析，最终一幅二维图像，显示出组织和器官的形态、结构和动态变化。

多普勒血流显像原理多普勒血流显像是利用多普勒效应原理来观察血液流动的速度和方向的一种超声技术。

多普勒效应是指当发射器和接收器与运动物体产生相对运动时，信号的频率会发生改变。

在超声影像学中，由于血液流动的速度和方向不同，回波信号与发射信号的频率会发生差异，通过测量差异频率可以得到血流的速度和方向信息。

多普勒血流显像有两种模式:颜色多普勒模式和功率多普勒模式。

颜色多普勒模式将不同速度的血流以不同颜色显示在图像上，可以直观地观察到血流的动态情况。

功率多普勒模式则是通过计算回波信号的功率来估计血流量的多少。

应用领域超声影像学(多普勒血流显像)广泛应用于医学领域，特别是心血管、肝脏、肾脏、乳腺、甲状腺等器官的检查和诊断。

以下是一些典型的应用领域：1. 心血管领域：用于检测心脏病的早期病变、血管狭窄和血液回流情况等。

2. 肝脏领域：用于检查肝脏肿瘤、肝血流动力学、门脉高压等问题。

3. 肾脏领域：用于评估肾脏功能、结石检测和肾动脉狭窄等。

4. 乳腺领域：多普勒血流显像可以帮助鉴别肿块的良恶性、评估肿瘤血供情况。

5. 甲状腺领域：对甲状腺结节进行定性和定量分析，判断是否为恶性。

子宫内膜癌彩色多普勒血流显像特点分析
陈明;方军初;金钰玛;王徵;张迎春;徐惠民
【期刊名称】《苏州医学院学报》
【年(卷),期】1999(19)5
【摘要】采用彩色多普勒超声险查7例子宫内膜癌，并与7例正常绝经后声像图比较，结果说明，内膜增厚，团块状；子宫动脉扩张，动脉流速增快的特点，癌灶周围动脉血管分布反映其浸润程度和范围。

【总页数】1页(P603-603)
【关键词】子宫内膜癌;彩色多普勒;血流置像
【作者】陈明;方军初;金钰玛;王徵;张迎春;徐惠民
【作者单位】苏州医学院附属二院超声波室;苏州医学院附属二院妇产科
【正文语种】中文
【中图分类】R737.330.4;R730.41
