BBD02A支柱瓷绝缘子超声波探伤仪前言：电网高压支柱瓷绝缘子的断裂，一直困扰着电网的安全运行，特别是今年来高压支柱瓷绝缘子在运行中突然断裂的事故频繁发生，严重影响到电网的安全和稳定运行，引起了国家电网公司的高度关注.为了加强对高压支柱瓷绝缘子的技术监督工作，明确规定了采用超声波检测方法对高压支柱瓷绝缘子及瓷套进行检测的要求，来预防断裂，以策电网安全。
依据GB772—1982第2.9条相关规定电瓷瓷件必须做超声波探测检查的例行试验。
试验方法请参照JB/T9676.珀泰仪器经过多年研究与经验总结以下：一、高压支柱瓷绝缘子超声波探伤仪详细介绍1.高压支柱瓷绝缘子超声波探伤仪能够快速便捷、无损伤、精确地对瓷瓶、瓷柱、瓷套、绝缘子等工件内部中多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。
2.高压支柱瓷绝缘子超声波探伤仪可靠性高，稳定性好，可以全面客观的采集和存储数据，并对采集到的数据实时处理或后处理（如打印数据或出具报告），对信号进行时地域、频域或图像分析，减少人为因素影响，提高了检索的可靠性和稳定性。
3.根据电力行业瓷瓶、瓷柱、瓷套、绝缘子等自身的特点和探伤要求,增设专门的探伤软件,增强发射强度,提高了探伤的准确率,更适合支柱瓷绝缘子探伤。
4.针对各种类型支柱瓷绝缘子和支柱资绝缘子断裂95%以上在法兰口内75px 到第一瓷沿之间,设计了支柱瓷绝缘子探伤的高精度专用探头（爬波探头.小角度纵波探头.双晶横波探头等20个专用探头供用户选择；该专用探伤探头耐磨损，精度高，防电场干扰。
爬波检测法.小角度纵波检测法和双晶横波检测法是用于电网在役支柱瓷绝缘子及瓷套超声波检测的常用技术.二、本仪器特点：功能强大、设计理念先进全中文操作键膜，简捷易懂。
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。
全数字真彩色液晶显示器(TFT)，分辨率：640*480，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。
超声波无损探伤在托电支柱绝缘子中的应用摘要：分析了支柱绝缘子缺陷产生的主要原因，介绍了超声波无损探伤的基本原理，利用超声波检测支柱绝缘子内部缺陷的方法。
列举了利用爬波方法对支柱绝缘子内部的缺陷进行检测的实例。
关键词：支柱绝缘子；末裙；超声波无损探伤；纵波；爬波；dac 曲线0、引言托克托电厂有一个500kv变电站和两个220kv变电站，支柱绝缘子是变电站重要的组成设备，如果在制作过程中配方不当，工艺流程中原料混合不均匀，容易形成瓷件内部缺陷，由于没有固有的形变能力且韧性极低，运行中长期承受机械负荷、强电场、强机械应力，从而使附加应力增大。
若支柱绝缘子存在微小缺陷，可能造成严重的设备损坏和设备停电事故，影响安全供电，同时对工作人员的人身安全构成极大的威胁，成为升压站安全运行的一大隐患。
因此必须在事故前检测出缺陷并进行处理。
1、支柱瓷绝缘子的组织结构支柱瓷绝缘子是采用陶瓷、金具和水泥等多种材料组合而成的，瓷体主要有粘土、长石石英等铝硅酸盐原料混合配制，加工成一定形状后，在高温下烧结成的无机绝缘材料，瓷表面覆盖了一层玻璃质平滑薄层釉。
陶瓷一般是通过将粉末原料成型，烧结而成的。
经过这些工艺所制得的陶瓷，是由许多微晶聚集的多晶体构成，这就不可避免的存在着晶界。
晶界不仅在陶瓷烧结过程中起着重要作用，而且还对烧结体物理、化学性能有很大影响。
陶瓷晶界有错位、空孔等晶格缺陷和晶格畸变存在，杂质就容易集中，形成晶界偏析层、层状析出物、粒状析出物。
由此可知陶瓷材料的特点是显微组织且不均匀。
2、支柱瓷绝缘子断裂的原因支柱瓷绝缘子劣化因素既与制造厂的材料、配方、工艺流程有关，也与环境及运行中承受的负荷有关。
2.1、运行中的支柱瓷绝缘子大都在法兰处断裂，支柱瓷绝缘子如果在制作过程中配方不当，工艺流程中原料混合不均，焙烧火力不足等，易形成瓷件内部缺陷，在长期承受运行中的机械负荷，以及风、雨等因素影响，从而使末裙与法兰交界处附加应力增大，导致支柱瓷绝缘子产生裂纹、气隙，以至断裂。

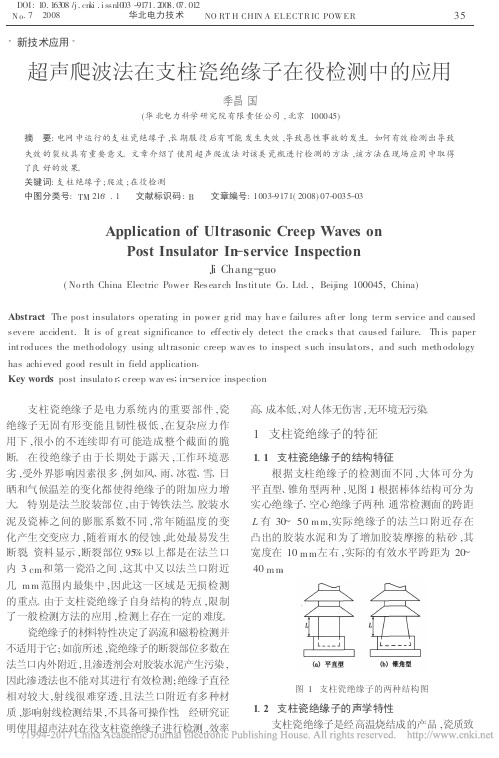

·新技术应用·超声爬波法在支柱瓷绝缘子在役检测中的应用季昌国(华北电力科学研究院有限责任公司,北京100045)摘 要:电网中运行的支柱瓷绝缘子,长期服役后有可能发生失效,导致恶性事故的发生。
如何有效检测出导致失效的裂纹具有重要意义。
文章介绍了使用超声爬波法对该类瓷瓶进行检测的方法,该方法在现场应用中取得了良好的效果。
关键词:支柱绝缘子;爬波;在役检测中图分类号:TM 216+.1 文献标识码:B 文章编号:1003-9171(2008)07-0035-03Application of Ultrasonic Creep Waves onPost Insulator In-service Inspection J i Chang -guo(No rth China Electric Power Research Instit ute Co.Ltd.,Beijing 100045,China)Abstract :The post insulators operating in power g rid may hav e failures aft er long term service and caused severe accident.It is of g reat significance to eff ectiv ely detect the cracks that caused f ailure.This paper int roduces the methodology using ult rasonic creep wav es to inspect such insulat ors,and such methodology has achi eved good result in field application .Key words :post insulato r ;creep wav es ;in -service inspection 支柱瓷绝缘子是电力系统内的重要部件,瓷绝缘子无固有形变能且韧性极低,在复杂应力作用下,很小的不连续即有可能造成整个截面的脆断。
247科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 学 术 论 坛瓷制绝缘子是电网设备的重要组成部件,由于其长期运行在强电场、强机械应力、风雷雨雪天气、环境污染严重等恶劣条件下,以及瓷绝缘子本身在生产制造过程中产生的内部缺陷,都使瓷质部件存在着很大的断裂风险。
近年来,国内已多次发生变电运行或检修工作人员由于绝缘子断裂导致伤亡的事故,严重影响了电网设备的安全运行,也给电力职工的人身安全造成了严重威胁。
为了防患未然,尽力避免发生此类事故,国家电网公司已专门成立了高压支柱绝缘子事故调查小组,对近年的多起事故进行调查分析并提出整改方案。
华北电网有限公司制定了《高压支柱绝缘子超声波检测导则》及超声波探伤检测人员培训方案,逐步将超声波探伤技术应用于实际的生产工作中。
超声波探伤是目前应用最广泛的无损探伤方法之一。
超声波是一种机械波,机械振动与波动是超声波探伤的物理基础。
而超声波探伤中,主要涉及到几何声学和物理声学中关于声波的反射、折射、波形转换、波的叠加、干涉、绕射、惠更斯原理等知识。
如果能熟练的掌握相关知识,对于在实际工作中分析和解决各种问题将是十分有益的。
1 基本概念解释及检测设备选择要求1.1基本概念解释超声波是一种机械波,机械振动与波动是超声波探伤的物理基础。
超声波探伤就是利用超声波的指向性和传播规律来检查工件中存在的缺陷情况。
此类探伤工作需要使用专用的检测工具即探伤仪才能进行,而探伤仪在一定条件下探测缺陷大小的能力被称为探伤仪的工作灵敏度,它是决定探伤仪能否准确的发现被检测设备缺陷的重要因素。
利用超声波对瓷制绝缘子探伤最常用到的两种方法就是小角度纵波检测和爬波检测。
所谓纵波,是指介质质点振动方向与波的传播方向一致的波。
爬波是指表面下纵波,是当第一介质之中的纵波入射角位于第一临界角附近时在第二介质中产生的表面下纵波。
常用的小角度纵波检测和爬波检测都是利用了纵波的传播特性来进行工作。
广西电网有限责任公司高压支柱瓷绝缘子专项抽检技术标准1、总则为规范广西电网有限责任公司(以下简称公司)高压支柱瓷绝缘子产品的专项质量抽检工作，保证抽检项目的合理性及结果判定的准确性，确保公司采购的高压支柱瓷绝缘子产品质量满足相关标准、采购合同的要求，特制定本方案。
2、适用范围本标准适用于公司采购的I1okV(66kV)及以上电压等级高压支柱瓷绝缘子的专 项抽样检测工作。
3、规范性引用文件GB/T8287.1-2008 标称电压高于IOOOV 系统用户内和户外支柱绝缘子第I 部 分：瓷或玻璃绝缘子的试验GB/T8287.2-2008 标称电压高于IOOOv 系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T8411.1-2008 陶瓷和玻璃绝缘材料第1部分：定义和分类GB50150-2006 电力装置安装工程电气设备交接试验标准 GB/Z14389-2009 IOOOkV 交流系统用支柱绝缘子技术规范 D1/T596-1996 电力设备预防性试验规程 JB/T3384-1999 高压绝缘子抽样方案 JB/T9674-1999 超声波探测瓷件内部缺陷JB/T10061 A 型脉冲反射式超声波探伤仪通用技术条件JB/T10062 超声波探伤用探头性能测试方法JB/T8177-1999 绝缘子金属附件热镀钵层通用技术条件JB/T3384-1999 高压绝缘子抽样方案Q/GDW407-2010 高压支柱瓷绝缘子现场检测导则Q/CSG11402-2011 电力设备预防性试验规程4、工作内容和方法4.1抽样方式（1）抽样地点：供应商成品库或工地现场。
（2）检测地点：供应商工厂或检测机构。
（3）使用仪器设备对高压支柱瓷绝缘子成品的试验项目进行抽检，专业抽检人员在工厂现场抽检时可使用自带检测设备，也可利用供应商的检测设备，还可委托第三方检测机构进行检测，检测设备应在规定的计量检定周期内并处于正常工作状态。
（4）高压支柱瓷绝缘子成品试验项目的抽查试验主要以对高压支柱瓷绝缘子产品性能和可靠性有重大影响的关键性项目为主，且该项目在订货技术协议中规定为出厂试验项目。
支柱瓷绝缘子及瓷套超声波检测技术1 前言长期以来，电网高压支柱绝缘子的断裂，一直困扰着电网的安全运行，特别是近几年来此类事故在电网运行中频频发生，严重影响到电网的安全、稳定运行，引起了国家电网公司的高度重视。
为了加强对高压支柱绝缘子的技术监督，以及尽量防范此类事件的发生，采用超声波检测方法对高压支柱绝缘子及瓷套进行定期检测这一方法来预防断裂，以保证电网的安全运行。
2 支柱绝缘子及瓷套制造工艺目前，绝缘子的材料主要有电瓷材料、复合材料和玻璃三种，其中电瓷材料约占35.32%。
按照我国机械行业标准JB/T 5896-91《常用绝缘子术语》中将电瓷材料定义为电工用的陶瓷绝缘材料。
而国家标准GB/8411.1-87《电瓷材料第一部分》则明确指出电瓷材料主要有黏土、长石、石英等铝硅酸盐原料混合配制，经过加工成一定形状，在较高温度下烧成而得到的无机绝缘材料。
电瓷按其耐电压等级的高低可分为低电压电瓷（1KV以下）和高压电瓷（1KV以上）。
目前，我国可生产的电瓷可达1000kv 电压等级。
按用途可分为电瓷绝缘子和电瓷瓷套两大类产品；按其生产的方式不同可分为湿法成型和干法成型电瓷。
绝缘子可分为线路绝缘子如针式、蝶形、盘形悬式、横担、棒型悬式等，电力用绝缘子可分为空心支柱及实心棒形支柱等，电瓷瓷套有穿墙式套管、电容器套管、避雷器套管。
绝缘子有绝缘体、金属附件及胶合剂三部分组成，绝缘体主要起绝缘、支撑、保护作用。
金属附件一般用铸铁低碳钢、铝及合金等制成，起机械固定、连接、导体作用，而胶合体的作用是将绝缘体和金属附件胶合起来。
目前广泛使用的胶合体为高标号（500号以上）水泥。
为了增强胶合剂强度，一般在绝缘体的两端也就是金属附件连接部分进行滚花或上砂处理。
电瓷产品还应具备必要的性能，如：电气性能；机械性能；耐污性能和冷热性能。
3 检测原理超声波检测主要是利用超声波在工件中的传播特性，如声波在遇到声阻抗不同的两种介质面时会发生反射、折射等。
