绝缘子国家标准

电站支柱复合绝缘子标准一、引言电站支柱复合绝缘子是电力输配电系统中的重要组成部分，其质量和性能直接影响到电力系统的安全稳定运行。

为了保证电站支柱复合绝缘子的质量和性能，制定一套标准是非常必要的。

二、标准范围本标准适用于额定电压110kV及以上的电站支柱复合绝缘子。

三、术语和定义1. 外观检查：对复合绝缘子表面进行视觉检查，包括外观平整度、色泽均匀度等。

2. 机械性能：指复合绝缘子在机械载荷下的承载能力，包括拉伸强度、弯曲强度等。

3. 介电性能：指复合绝缘子在正常使用条件下的介电特性，包括介质损耗角正切值、击穿电压等。

4. 耐污闪击性能：指复合绝缘子在污闪环境下的耐受能力。

四、外观要求1. 外观平整度：表面应平整光滑，不得有凹陷、裂纹等明显瑕疵。

2. 色泽均匀度：表面色泽应均匀一致，不得有明显的色差。

3. 标志清晰：产品标志应清晰可见，不得模糊、淡化。

五、机械性能要求1. 拉伸强度：复合绝缘子的拉伸强度应符合国家相关标准。

2. 弯曲强度：复合绝缘子的弯曲强度应符合国家相关标准。

3. 抗风振能力：复合绝缘子在正常使用条件下，应具有一定的抗风振能力。

六、介电性能要求1. 介质损耗角正切值：介质损耗角正切值应符合国家相关标准。

2. 击穿电压：击穿电压应符合国家相关标准。

七、耐污闪击性能要求1. 污闪电压试验：复合绝缘子在污闪环境下，其击穿电压不得低于规定值。

2. 盐雾腐蚀试验：复合绝缘子在盐雾腐蚀环境下，其外观和机械性能不得发生明显变化。

八、检验方法1. 外观检查：采用目视检查法进行。

2. 机械性能：采用国家相关标准的试验方法进行。

3. 介电性能：采用国家相关标准的试验方法进行。

4. 耐污闪击性能：采用国家相关标准的试验方法进行。

九、质量控制1. 生产过程中应严格按照国家相关标准进行生产，确保产品质量和性能符合要求。

2. 产品出厂前应进行全面检验，确保产品符合本标准要求。

十、包装和运输1. 包装应符合国家相关标准，确保产品在运输过程中不受损坏。

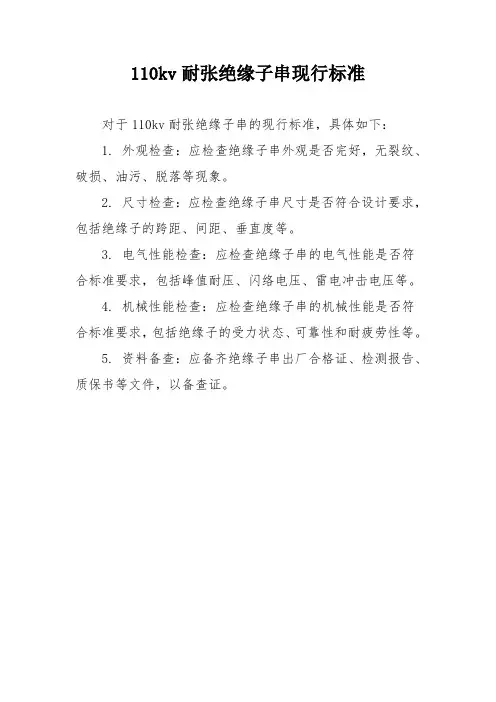

110kv耐张绝缘子串现行标准
对于110kv耐张绝缘子串的现行标准，具体如下：
1. 外观检查：应检查绝缘子串外观是否完好，无裂纹、破损、油污、脱落等现象。

2. 尺寸检查：应检查绝缘子串尺寸是否符合设计要求，包括绝缘子的跨距、间距、垂直度等。

3. 电气性能检查：应检查绝缘子串的电气性能是否符合标准要求，包括峰值耐压、闪络电压、雷电冲击电压等。

4. 机械性能检查：应检查绝缘子串的机械性能是否符合标准要求，包括绝缘子的受力状态、可靠性和耐疲劳性等。

5. 资料备查：应备齐绝缘子串出厂合格证、检测报告、质保书等文件，以备查证。

绝缘子绝缘电阻合格标准绝缘子是电力系统中不可或缺的组成部分，其性能直接影响到电力系统的安全稳定运行。

绝缘子绝缘电阻合格标准是评价绝缘子性能的关键指标之一。

本文将介绍绝缘子绝缘电阻合格标准、测试方法、影响因素及提高途径。

一、绝缘子绝缘电阻合格标准概述根据我国电力行业标准，绝缘子的绝缘电阻合格标准分为两类：一类是交流系统中的绝缘子，另一类是直流系统中的绝缘子。

对于交流系统中的绝缘子，其绝缘电阻应不小于1000MΩ；对于直流系统中的绝缘子，其绝缘电阻应不小于500MΩ。

这些标准旨在确保绝缘子在运行过程中能够有效抑制泄漏电流，降低闪络事故的风险。

二、绝缘子绝缘电阻测试方法1.直流电阻法：通过向绝缘子施加直流电压，测量绝缘子两端的电压和电流，计算出绝缘电阻。

2.交流电阻法：向绝缘子施加交流电压，测量绝缘子两端的电压和电流，根据欧姆定律计算绝缘电阻。

3.冲击电阻法：通过施加高频脉冲电压，检测绝缘子表面的放电现象，评估绝缘电阻。

三、影响绝缘子绝缘电阻的因素1.绝缘子材料：材料的纯净度、密度、微观结构等都会影响绝缘电阻。

2.环境条件：温度、湿度、盐雾等环境因素会对绝缘电阻产生影响。

3.绝缘子表面状况：污秽、破损、裂纹等表面状况会导致绝缘电阻降低。

4.绝缘子结构：结构设计不合理、安装不当等会影响绝缘电阻。

四、提高绝缘子绝缘电阻的途径1.选用优质绝缘材料：提高绝缘子的绝缘电阻首先要从材料入手，选用高品质、高绝缘性能的绝缘材料。

2.优化结构设计：合理安排绝缘子的结构，提高其机械强度和绝缘性能。

3.加强表面处理：对绝缘子表面进行处理，提高其抗污染、抗老化性能。

4.定期检测：加强对绝缘子的定期检测，及时发现并处理绝缘电阻降低的问题。

五、结论绝缘子绝缘电阻合格标准是评价绝缘子性能的重要依据。

通过对绝缘子绝缘电阻的测试、影响因素的分析以及提高途径的探讨，有助于确保电力系统中绝缘子的安全稳定运行。

精心整理绝缘要求热点温度指的是电感和变压器绕组的热点温度.标准中谈到,变压器中最重要的温度是绕组的热点温度,最高温升一般处在绕组热点和铁心之间.如果超过最高绕组热点温度,绕组的绝缘就有被击穿的危险,从而导致变压器失效.两个标准里面也都描述了AEBFH高压电力电缆绝缘电阻值不小于400兆欧M灯具绝缘电阻值不小于2兆欧M插座绝缘电阻值不小于5兆欧M1000欧姆等于1K欧姆。

即1000欧＝1K1000K＝1兆欧姆（1000000即一百万欧）1兆欧M=1000K欧在所有的运算中北指的是10的6次方即1000000即1M=1000000笔者发现，有些电器维修人员，在维修或改装完电器和电力线路后，很少对其绝缘电阻进行测量，这样做是不对的。

因为，绝大多数电器使用的电压都是220伏，或电压值更高的交流电，属于非安全电压。

此外，有的电器，内部还有高压，人体一伏电阻600～1500兆欧。

干燥季节取较大的数值，潮湿季节取较小的数值。

5.架空线路悬式绝缘子：每个悬式绝缘子的绝缘电阻不应低于300兆欧。

对电力线路绝缘电阻值的要求1.运行中的低压线路：要求对地绝缘电阻不低于每伏1千欧。

即三相四线制线路，相间绝缘电阻不低于0.38兆欧，对地绝缘电阻不低于0.22兆欧。

新装和大修后的低压线路，要求绝缘电阻不低于0.5兆欧。

在潮湿环境中对绝缘电阻的要求可降低到每伏500欧。

36伏的安全电压线路对地的绝缘电阻不低于0.22兆欧。

2.配电盘二次回路：绝缘电阻不低于1兆欧，在潮湿环境中可降为0.5兆欧。

3.高压线路绝缘电阻：一般不低于1000兆欧。

4.运行中电缆线路的绝缘电阻：额定电压为3千伏，绝缘电阻300～750兆欧；电阻15005.电力变压器：投入运行前，绝缘电阻应不低于入出厂时的70%，运行中可适当降低。

6.低移动电器、手持式电动工具：带电部分与可触及的工具金属外壳之间绝缘电阻，Ⅰ类设备不于2兆欧；Ⅱ类设备不低于7兆欧；Ⅲ类设备不低于1兆欧。

绝缘子一般由绝缘体，金属附件和胶合剂三部分组成。

绝缘体主要起绝缘作用，制造绝缘体的材料目前广泛应用的是瓷，其次是钢化玻璃以及有机绝缘材料。

用电瓷制造高压输电用的绝缘子具有以下优良的性能：绝缘性能好，机械强度高，耐冷热急变性能强，和有机绝缘材料相比不易老化，在机械负荷的长期作用下不会产生永久的变形。

此外，原料来源广，成本低。

缺点是：脆性大，冲击强度小，瓷件机械加工困难，不易制成尺寸精确的制品。

目前我国电瓷工业就产品种类而言具有以下几个系列：高低压输电线路用的盘形悬式绝缘子，横担绝缘子，实心棒形支柱绝缘子以及各种大型电站设备用的空心瓷套和电容式瓷套管等。

绝缘子的制造工艺流程：泥料准备，形成，干燥,烧成和装配泥料准备包括：原料验收→选料粉碎→配料→湿碾→球磨→过筛除铁→泥浆→脱水→泥饼→真空练泥→泥段形成阶段包括：泥段→湿修湿接→车修成形→旋坯成形→钢丝刀成形→热压成形→冷压成形干燥,烧成和装配阶段包括：干燥→坯件→检查→上釉→烧成→瓷件→检查→切割研磨→装配→成品检查绝缘子分为哪些种类？答：绝缘子种类很多，主要有：悬式绝缘子（输电线路和变电站构架上常用绝缘子），针式绝缘子（6-10kV 配电线路常用绝缘子），棒形绝缘子（变电站支持绝缘子及合成绝缘子），瓷横担以及蝶式、拉紧式绝缘子和架空地线专用绝缘子等。

输电线路对绝缘子有哪些要求？答：(1)有良好的绝缘性能，能承受长期工作电压和短暂的各种过电压作用而不会发生放电现象。

(2)有足够的机械强度，能承受导线的自重、覆冰重量、风压力等各种力的作用而不致损坏。

(3)有可靠的热稳定性能，能承受气温变化的影响（如雨、雪、霜、高温、雷电等）。

有良好的防污性能：能承受恶劣环境污染的影响。

（4）有良好的防污性能：能承受恶劣环境污染的影响。

产品分类：1.架空输电线路用盘形悬式瓷绝缘子本公司输电线路用盘形悬式瓷绝缘子已具有60余年的历史，产品的规格型号较齐全，涵盖GB、IEC、ANSI、BS、AS等多个标准。

v1.0可编辑可修改绝缘子国家标准与行业标准GBGB 772-1987 高压瓷绝缘子瓷件技术条件GB/T 773-1993 低压瓷绝缘子瓷件技术条件GB/T 774-1993 架空通信线路针式瓷绝缘子GB 高压线路针式瓷绝缘子技术条件GB/T 高压线路针式瓷绝缘子尺寸与特性GB/T 低压电力线路绝缘子第 1 部分：低压架空电力线路绝缘子GB/T 低压电力线路绝缘子第 2 部分：架空电力线路用拉紧绝缘子GB/T 低压电力线路绝缘子第 3 部分：低压布线用绝缘子GB/T 低压电力线路绝缘子第 4 部分：电车线路用绝缘子GB 139-1993高压线路蝶式绝缘子GB/T 2900 8-1995电工术语绝缘子GB/T 3969-1983 35kV及以下变压器瓷套GB/T 4056-1994高压路线悬式绝缘子连接结构和尺寸GB/T 4109-1999高压套管技术条件GB/T 5582-1993高压电力设备外绝缘污秽等级GB 高压支柱瓷绝缘子第 1 部分：技术条件GB/T 高压支柱瓷绝缘子第 2 部分：尺寸与特性GB 11030-2000交流牵引线路用棒形瓷绝缘子GB 12744-1991耐污型户外棒形支柱瓷绝缘子GB/T高压穿墙瓷套管技术条件GB/T高压穿墙瓷套管尺寸与特性JB/TJB/T 1542-1999110kV及220kV户外少油断路器用瓷套JB/T 3384-1999高压绝缘子抽样方案JB/T 3567-1999高压绝缘子无线电干扰试验方法JB/T 3568-1999盘形悬式绝缘子串元件的热机械性能试验方法JB/T 5889-1991绝缘子用有钯金属铸件技术条件JB/T 5890-1991绝缘子用玻璃材料性能及测试方法JB/T 5891-1991绝缘子用黑色金属铸件技术条件JB/T 5892-1991高压线路用有机复合绝缘子技术条件JB/T电瓷用原料物理性能试验方法JB/T电瓷用原料钾长石化学分析方法JB/T 5895-1991 污秽地区绝缘子使用导则JB/T 5896-1991 常用绝缘子术语JB/T 电除尘器用次绝缘子瓷套JB/T 电除尘器用次绝缘子瓷转轴JB/T 电除尘器用次绝缘子棒形支柱JB/T 电除尘器用次绝缘子穿墙套管JB/T 6747-1993 直流系统用高压绝缘子人工污秽试验方法固体层法JB/T 7844-1995 气压瓷套通用技术条件JB/T 8176-1999 电力和通信线路针式绝缘子钢脚JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 8178-1995 悬式绝缘子铁帽技术条件JB/T 8179-1999 高压线路瓷横担绝缘子尺与特性JB/T 8181-1999 绝缘子串元件球窝联接用锁紧销JB/T 8460-1996 高压线路用棒形悬式复合绝缘子尺寸与特性JB/T 8509-1996 高压线路柱式瓷绝缘子JB/T 8737-1998 高压线路用复合绝缘子使用导则JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 9676-1999 高压线路瓷横担绝缘子技术条件JB/T 9677-1999 盘形悬式绝缘子钢脚JB/T 9678-1999 盘形悬式玻璃绝缘子玻璃件外观质量JB/T 9679-1999 电瓷用真空练泥机JB/T 9680-1999 高压架空线路绝缘地线用盘形悬式瓷绝缘子JB/T 9683-1999 绝缘子产品型号编制方法。

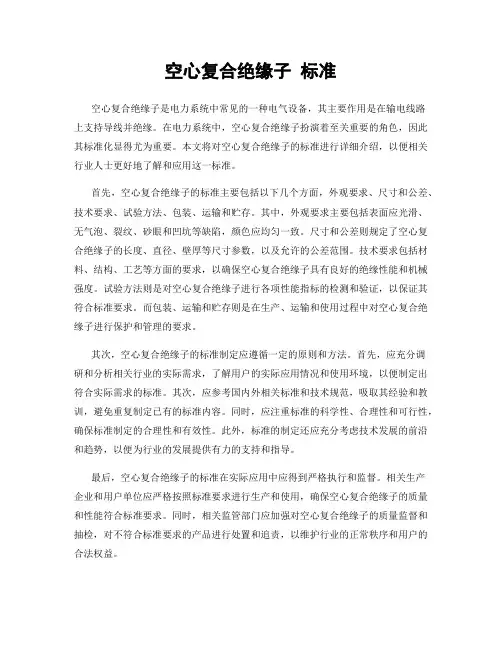

空心复合绝缘子标准空心复合绝缘子是电力系统中常见的一种电气设备，其主要作用是在输电线路上支持导线并绝缘。

在电力系统中，空心复合绝缘子扮演着至关重要的角色，因此其标准化显得尤为重要。

本文将对空心复合绝缘子的标准进行详细介绍，以便相关行业人士更好地了解和应用这一标准。

首先，空心复合绝缘子的标准主要包括以下几个方面，外观要求、尺寸和公差、技术要求、试验方法、包装、运输和贮存。

其中，外观要求主要包括表面应光滑、无气泡、裂纹、砂眼和凹坑等缺陷，颜色应均匀一致。

尺寸和公差则规定了空心复合绝缘子的长度、直径、壁厚等尺寸参数，以及允许的公差范围。

技术要求包括材料、结构、工艺等方面的要求，以确保空心复合绝缘子具有良好的绝缘性能和机械强度。

试验方法则是对空心复合绝缘子进行各项性能指标的检测和验证，以保证其符合标准要求。

而包装、运输和贮存则是在生产、运输和使用过程中对空心复合绝缘子进行保护和管理的要求。

其次，空心复合绝缘子的标准制定应遵循一定的原则和方法。

首先，应充分调研和分析相关行业的实际需求，了解用户的实际应用情况和使用环境，以便制定出符合实际需求的标准。

其次，应参考国内外相关标准和技术规范，吸取其经验和教训，避免重复制定已有的标准内容。

同时，应注重标准的科学性、合理性和可行性，确保标准制定的合理性和有效性。

此外，标准的制定还应充分考虑技术发展的前沿和趋势，以便为行业的发展提供有力的支持和指导。

最后，空心复合绝缘子的标准在实际应用中应得到严格执行和监督。

相关生产企业和用户单位应严格按照标准要求进行生产和使用，确保空心复合绝缘子的质量和性能符合标准要求。

同时，相关监管部门应加强对空心复合绝缘子的质量监督和抽检，对不符合标准要求的产品进行处置和追责，以维护行业的正常秩序和用户的合法权益。

综上所述，空心复合绝缘子的标准对于保障电力系统的安全稳定运行和用户的用电质量具有重要意义。

相关行业人士应加强对空心复合绝缘子标准的学习和理解，确保其在生产和使用过程中能够严格执行和落实标准要求，为电力系统的安全可靠运行提供有力保障。

绝缘子国家标准绝缘子国家标准与行业标准GBGB 772-1987 高压瓷绝缘子瓷件技术条件GB/T 773-1993 低压瓷绝缘子瓷件技术条件GB/T 774-1993 架空通信线路针式瓷绝缘子GB 1000.1-1988 高压线路针式瓷绝缘子技术条件GB/T 1000.2-1988 高压线路针式瓷绝缘子尺寸与特性GB/T 1386.1-1997 低压电力线路绝缘子第1部分：低压架空电力线路绝缘子GB/T 1386.2-1997 低压电力线路绝缘子第2部分：架空电力线路用拉紧绝缘子GB/T 1386.3-1997 低压电力线路绝缘子第3部分：低压布线用绝缘子GB/T 1386.4-1997 低压电力线路绝缘子第4部分：电车线路用绝缘子GB 139-1993 高压线路蝶式绝缘子GB/T 2900 8-1995 电工术语绝缘子GB/T 3969-1983 35kV及以下变压器瓷套GB/T 4056-1994 高压路线悬式绝缘子连接结构和尺寸GB/T 4109-1999 高压套管技术条件GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第1部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第2部分：尺寸与特性GB 11030-2000 交流牵引线路用棒形瓷绝缘子GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 12944.1-1991 高压穿墙瓷套管技术条件GB/T 12944.2-1991 高压穿墙瓷套管尺寸与特性JB/TJB/T 1542-1999 110kV及220kV户外少油断路器用瓷套JB/T 3384-1999 高压绝缘子抽样方案JB/T 3567-1999 高压绝缘子无线电干扰试验方法JB/T 3568-1999 盘形悬式绝缘子串元件的热机械性能试验方法JB/T 5889-1991 绝缘子用有钯金属铸件技术条件JB/T 5890-1991 绝缘子用玻璃材料性能及测试方法JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 5892-1991 高压线路用有机复合绝缘子技术条件JB/T 5893.5-1991 电瓷用原料物理性能试验方法JB/T 5893.6-1991 电瓷用原料钾长石化学分析方法JB/T 5895-1991 污秽地区绝缘子使用导则JB/T 5896-1991 常用绝缘子术语JB/T 6746.1-1993 电除尘器用次绝缘子瓷套JB/T 6746.2-1993 电除尘器用次绝缘子瓷转轴JB/T 6746.3-1993 电除尘器用次绝缘子棒形支柱JB/T 6746.4-1993 电除尘器用次绝缘子穿墙套管JB/T 6747-1993 直流系统用高压绝缘子人工污秽试验方法固体层法JB/T 7844-1995 气压瓷套通用技术条件JB/T 8176-1999 电力和通信线路针式绝缘子钢脚JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 8178-1995 悬式绝缘子铁帽技术条件JB/T 8179-1999 高压线路瓷横担绝缘子尺与特性JB/T 8181-1999 绝缘子串元件球窝联接用锁紧销JB/T 8460-1996 高压线路用棒形悬式复合绝缘子尺寸与特性JB/T 8509-1996 高压线路柱式瓷绝缘子JB/T 8737-1998 高压线路用复合绝缘子使用导则JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 9676-1999 高压线路瓷横担绝缘子技术条件JB/T 9677-1999 盘形悬式绝缘子钢脚JB/T 9678-1999 盘形悬式玻璃绝缘子玻璃件外观质量JB/T 9679-1999 电瓷用真空练泥机JB/T 9680-1999 高压架空线路绝缘地线用盘形悬式瓷绝缘子JB/T 9683-1999 绝缘子产品型号编制方法。
