流体静力学基本方程及压强测量

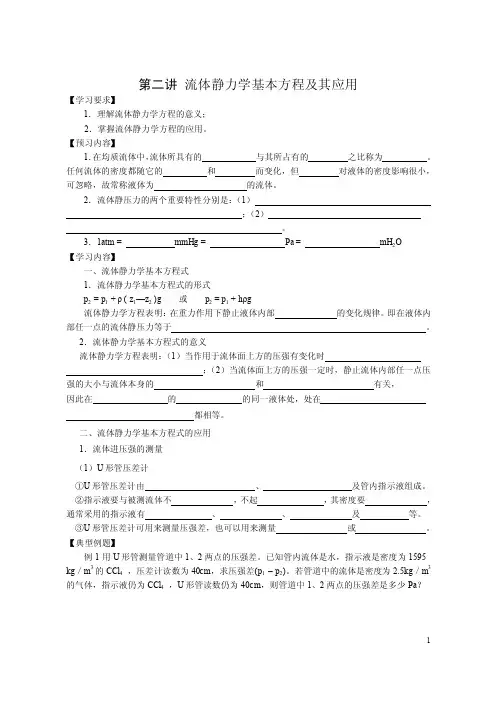

第二讲流体静力学基本方程及其应用【学习要求】1．理解流体静力学方程的意义；2．掌握流体静力学方程的应用。

【预习内容】1．在均质流体中，流体所具有的与其所占有的之比称为。

任何流体的密度都随它的和而变化，但对液体的密度影响很小，可忽略，故常称液体为的流体。

2．流体静压力的两个重要特性分别是：（1）；（2）。

3．1atm = mmHg = Pa = mH2O【学习内容】一、流体静力学基本方程式1．流体静力学基本方程式的形式p2 = p1+ ρ ( z1—z2 )g 或p2 = p1+ hρg流体静力学方程表明：在重力作用下静止液体内部的变化规律。

即在液体内部任一点的流体静压力等于。

2．流体静力学基本方程式的意义流体静力学方程表明：（1）当作用于流体面上方的压强有变化时；（2）当流体面上方的压强一定时，静止流体内部任一点压强的大小与流体本身的和有关，因此在的的同一液体处，处在都相等。

二、流体静力学基本方程式的应用1．流体进压强的测量（1）U形管压差计①U形管压差计由、及管内指示液组成。

②指示液要与被测流体不，不起，其密度要，通常采用的指示液有、、及等。

③U形管压差计可用来测量压强差，也可以用来测量或。

【典型例题】例1用U形管测量管道中1、2两点的压强差。

已知管内流体是水，指示液是密度为1595 kg／m3的CCl4，压差计读数为40cm，求压强差(p1– p2)。

若管道中的流体是密度为2.5kg／m3的气体，指示液仍为CCl4，U形管读数仍为40cm，则管道中1、2两点的压强差是多少Pa？【例2】某蒸汽锅炉用本题附图中串联的汞-水U形管压差计以测量液面上方的蒸气压。

已知汞液面与基准面的垂直距离分别为h1 = 2.3 m，h2 = 1.2 m,h3 = 2.5 m,h4 = 1.4m,两U形管间的连接管内充满了水。

锅炉中水面与基准面的垂直距离h5 = 3.0m，大气压强p a = 99kPa。

试求锅炉上方水蒸汽的压强p0为若干（Pa）？【随堂练习】1．大气压强为750mmHg时，水面下20m深处水的绝对压强为多少Pa？2．水平导管上的两点接一盛有水银的U形管压差计（如图所示），压差计读数为26mmHg。

图卜2流体静力学皐木方程式的推导(3) 作用于整个液柱的重力 GG = JgA(Z i -Z 2)(N) 0由于液柱处于静止状态，在垂直方向上的三个作用力的合力为零，即 ：p i A+ ：?gA(Z i -Z 2) - — p 2 A = 0令：h= (Z i -Z 2) 整理得： p 2 = p i +「gh若将液柱上端取在液面，并设液面上方的压强为p o ； 则:p 0 = p i + ：'gh上式均称为流体静力学基本方程式，它表明了静止流体内部压力变化的规律。

即:静止流体内部某一点的压强等于作用在其上方的压强加上液柱的重力压强。

2、 静力学基本方程的讨论：(1) 在静止的液体中，液体任一点的压力与液体密度和其深度有关。

(2) 在静止的、连续的同一液体内，处于同一水平面上各点的压力均相等。

(3) 当液体上方的压力有变化时，液体内部各点的压力也发生同样大小的变化。

三、流体静力学基本方程式1、 方程的推导设：敞口容器内盛有密度为 二的静止流体，取任意一个垂直流体液柱，上下底面积2均为Am 。

作用在上、下端面上并指向此两端面的压力分别为P 1和P 2。

该液柱在垂直方向上受到的作用力有： (1) 作用在液柱上端面上的总压力 P iPi = p i A (N) 也 (2) 作用在液柱下端面上的总压力 P 2P = p A (N)压强差的也大小可利用一定高度的液体柱来表示。

p P (5) 整理得：z 1g1二z 2g 也为静力学基本方程P g (6) 方程是以不可压缩流体推导出来的，对于可压缩性的气体，只适用于压强变 化不大的情况。

3、静力学基本方程的应用(1)测量流体的压差或压力①U 管压差计U 管压差计的结构如图。

对指示液的要求：指示液要与被测流体不互溶，不起 A化学作用，且其密度：7指应大于被测流体的密度：、。

通常采用的指示液有：水、油、四氯化碳或汞等。

I测压差：设流体作用在两支管口的压力为 p 1和P 2，且P i > P 2 , A-B 截面为等压面 即：P A 二P B 根据流体静力学基本方程式分别对 U 管左侧和U 管右侧进行计算整理得： P i - P 2 =：〔'指一'Rg讨论： (a )压差(p i -P 2)只与指示液的读数 R 及指示液冋被测流体的密度差有关。

流体流动流体特性→流体静力学→流体动力学→流体的管内流动gΔZ+Δu2/2+Δp/ρ=W e-∑h f静压能：p/ρ，J/kg静压头：p/(ρg)，m流体密度：ρ，kg/m3 ,不可压缩流体与可压缩流体压强差：Δp，Pa, mmHg,表压强，绝对压强，大气压强，真空度流体静力学基本方程：gΔz+Δp/ρ=0或p1/ρ+gZ1=p1/ρ+gZ1或p=p A+hρg应用：U型压差计gΔZ+Δu2/2+Δp/ρ=W e-∑h f位能：gZ，J/kg位头：Z，m截面的选择基准面的选定gΔz+Δu2/2+Δp/ρ=W e-∑h f动能：u2/2，J/kg动压头(速度头)：u2/(2g)，m流速：u, m/s当两截面积相差很大时，大截面上(贮液槽)u≈0流体在圆管内连续定态流动：u2=u1(d1/d2)2体积流速：q v, m3/s q v=uA质量流速：q m, kg/s q m=q vρ=uAρ流速测定：变压差(定截面)流量计：测速管/孔板/文丘里u=C(2Δp/ρ)1/2=C[2R(ρA-ρ)g/ρ]1/2孔板C=0.6-0.7；测速管/文丘里C=0.98-1.0变截面(定压差)流量计：转子流量计gΔZ+Δu2/2+Δp/ρ=W e-∑h f管路总阻力：∑h f=h f+h f’，J/kg；总压头损失：H f=∑h f/g，m对静止流体或理想流体：∑h f=0直管阻力：h f=λ.L/d.u2/2局部阻力：h f’=ζu2/2 (阻力系数法)或h f’=λ.L e /d.u2/2 (当量长度法)(进口：ζ=0.5；出口：ζ=1)雷诺准数：Re=duρ/μ, 流型判断管内层流：Re≤2000ur=Δp f/(4μL).(R2-r2), u=u max/2；λ=64/Re管内湍流：Re>2000λ=0.3164/Re0.25 (光滑管)λ=f(Re,ε/d)(粗糙管)牛顿黏性定律：τ=μ(du/dy)当量直径：d e=4流通面积/润湿周边长度gΔZ+Δu2/2+Δp/ρ=W e-∑h f有效功(净功)：W e，J/kg；有效压头：H e=W e/g，m有效功率：P e=W e q m,W功率：P=P e/η非均相混合物分离及固体流态化非均相混合物(颗粒相+连续相)→相对运动(沉降/过滤)→分离颗粒相+连续相→固体流态化→混合沉降沉降(球形颗粒)：连续相：气体/液体颗粒受力：（重力/离心）场力-浮力-阻力=ma沉降速率重力沉降离心沉降ζ=f(Re t,υs)，Re t=du tρ/μ<10-4-1(层流区),ζ=24/ Ret离心分离因数沉降设备设计沉降条件：θ≥θt重力沉降：降尘室离心沉降：旋风分离器生产能力qv=blu t q v=hBu i(q v与高度无关)n层沉降室q v=(n+1)blu t过滤（滤饼过滤）恒压滤饼过滤(忽略过滤介质阻力)K过滤常数：K=2k(Δp)1-s, m2/s；*K取决于物料特性与过滤压差;单位过滤面积所得的滤液体积q=V/A，m3/m2；单位过滤面积所得的当量滤液体积q e=V e/A，m3/m2；s-滤饼的压缩性指数每得1m3滤液时的滤饼体积υ(1m3滤饼/1m3滤液)体积为V W的洗水所需时间θW = V W/(dV/dθ)W过滤机的生产能力(单位时间获得的滤液体积)间歇式连续式Q=V/T=V/(θ+θW+θD)若V e可忽略转筒表面浸没度ψ=浸没角度/3600转筒转速为n-- r/min，过滤时间θ=60 ψ/n传热传热方式及定律热传导：傅立叶定律对流：牛顿冷却定律辐射；斯蒂芬-波耳兹曼定律：E b=σ0T4=C0(T/100)4传热基本方程Q=KS△t m换热器的热负荷用热焓用等压比热容用潜热两平行灰体板间的辐射传热速度Q1-2Q1-2=C1-2S[(T1/100)4-(T2/100)4对流和辐射联合传热总散热速率：Q=Q c+Q R=αTS w(t w-t b)αT=αc+αR恒温传热△t m=T-t变温传热：平均温差*逆流和并流错流和折流温差校正系数=f(P,R)传热单元数法计算确定C min→NTU,C R→ε→由冷热流体进口温度和ε→冷热出口温度传热表面积S=Q/(K△t m)热传导和对流联合传热总传热系数R so,R si垢阻；壁阻对流传热系数αi,αo流体有相变时的对流传热系数层流膜状冷凝时：努塞尔特方程湍流液膜冷凝时：水平管外液膜冷凝时：液体沸腾传热系数：罗森奥公式：α=(Q/S)/Δt蒸发蒸发器的热负荷Q，kJ/hQ=D(H-h c)=WH’+(F-W)h1-Fh c+Q L冷凝水在饱和温度下排出Q=Dr=WH’+(F-W)h1-Fh0+Q L溶液稀释热可忽略D=[Wr’ +Fc0(t1–t0)+Q L]/rr’=(H’-c W t1)近似可作为水在沸点t1的汽化热。

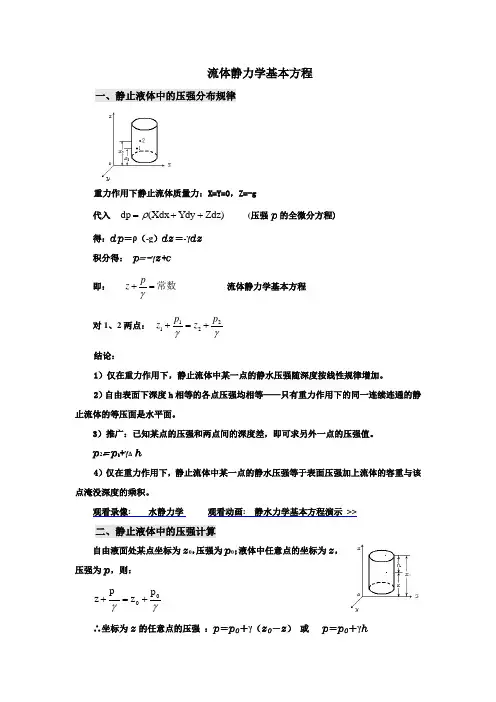

流体静力学基本方程一、静止液体中的压强分布规律重力作用下静止流体质量力：X=Y=0，Z=-g代入 Zdz)Ydy (Xdx dp ++=ρ (压强p 的全微分方程)得：dp ＝ρ（-g ）dz ＝-γdz积分得： p=-γz +c即： 常数=+γpz 流体静力学基本方程对1、2两点： γγ2211p z p z +=+结论： 1）仅在重力作用下，静止流体中某一点的静水压强随深度按线性规律增加。

2）自由表面下深度h 相等的各点压强均相等——只有重力作用下的同一连续连通的静止流体的等压面是水平面。

3）推广：已知某点的压强和两点间的深度差，即可求另外一点的压强值。

p 2=p 1+γΔh4）仅在重力作用下，静止流体中某一点的静水压强等于表面压强加上流体的容重与该点淹没深度的乘积。

观看录像: 水静力学 观看动画: 静水力学基本方程演示 >>二、静止液体中的压强计算自由液面处某点坐标为z 0，压强为p 0；液体中任意点的坐标为z ，压强为p ，则：γγ00p z pz +=+∴坐标为z 的任意点的压强 ：p ＝p 0＋γ（z 0－z ） 或 p ＝p 0＋γh三、静止液体中的等压面静止液体中质量力――重力，等压面垂直于质量力，∴静止液体中的等压面必为水平面算一算：1. 如图所示的密闭容器中，液面压强p 0＝9.8kPa ，A 点压强为49kPa ，则B 点压强为39.2kPa ,在液面下的深度为3m 。

四、绝对压强、相对压强和真空度的概念1.绝对压强（absolute pressure ）：是以绝对真空状态下的压强（绝对零压强）为起点基准计量的压强。

一般 p ＝p a +γh2. 相对压强（relative pressure ）：又称“表压强”，是以当时当地大气压强为起点而计算的压强。

可“＋”可“– ”，也可为“0”。

p '＝p-p a3.真空度（Vacuum ）：指某点绝对压强小于一个大气压p a 时，其小于大气压强p a 的数值。

工程流体力学公式1.流体静力学公式：(1) 压强公式：P = ρgh，其中P为压强，ρ为流体密度，g为重力加速度，h为液面高度。

(2)压力公式：P=F/A，其中P为压力，F为作用力，A为受力面积。

2.流体力学基本方程：(1)质量守恒方程：∂(ρ)/∂t+∇·(ρv)=0，其中ρ为密度，t为时间，v为速度矢量。

(2) 动量守恒方程：∂(ρv)/∂t + ∇·(ρvv) = -∇P + ∇·τ +ρg，其中P为压力，τ为应力张量，g为重力加速度。

(3) 能量守恒方程：∂(ρe)/∂t + ∇·(ρev) = -P∇·v +∇·(k∇T) + ρg·v，其中e为单位质量的总能量，T为温度，k为热传导系数。

3.流体动力学方程：(1)欧拉方程：∂v/∂t+(v·∇)v=-∇(P/ρ)+g，其中v为速度矢量，P为压力，ρ为密度，g为重力加速度。

(2)再循环方程：∂v/∂t+(v·∇)v=-∇(P/ρ)+g+F/M，其中F为体积力，M为质量。

4.流体阻力公式：(1) 粘性流体的阻力公式：F = 6πμrv，其中F为阻力，μ为粘度，r为流体直径，v为速度。

(2)粘性流体在管道中的流量公式：Q=(π/8)ΔP(R^4)/(Lμ)，其中Q为流量，ΔP为压差，R为半径，L为管道长度，μ为粘度。

5.流体力学定律：(1) Pascal定律：在封闭的液体容器中，施加在液体上的外力将均匀传递到液体的每一个点。

(2) Bernoulli定律：沿着流体流动方向，速度增大则压力减小，速度减小则压力增大。

除了上述公式之外，还有许多与特定问题相关的公式，如雷诺数、流体阻力系数、泵和液力传动公式等。

这些公式是工程流体力学研究和设计的基础，可以帮助工程师分析和解决与流体运动和相互作用有关的问题。

流体力学实验指导书与报告实验一：压强测定实验一、压强测定试验 知识点：静力学的基本方程；绝对压强；相对压强；测压管；差压计。

1.实验目的与意义1）验证静力学的基本方程；2）学会使用测压管与差压计的量测技能；3）灵活应用静力学的基本知识进行实际工程量测。

2.实验要求与测试内容1）熟练并能准确进行测压管的读数；2）控制与测定液面的绝对压强或相对压强； 3）验证静力学基本方程； 4）由等压面原理分析压差值。

3.实验原理1）重力作用下不可压缩流体静力学基本方程： pz c γ+=2）静压强分布规律：0p p h γ=+式中：z ——被测点相对于基准面的位置高度；p ——被测点的静水压强，用相对压强表示，以下同；0p ——水箱中液面压强；γ——液体容重；h ——被测点在液体中的淹没深度。

3）等压面原理：对于连续的同种介质，流体处于静止状态时，水平面即等压面。

4.实验仪器与元件实验仪器： 测压管、U 型测压管、差压计仪器元件：打气球、通气阀、放水阀、截止阀、量杯 流体介质：水、油、气 实验装置如下图： 5.实验方法与步骤实验过程中基本操作步骤如下：1）熟悉实验装置各部分的功能与作用；2）打开通气阀，保持液面与大气相通。

观测比较水箱液面为大气压强时各测压管液面高度；3）液面增压。

关闭通气阀、放水阀、截止阀，用打气球给液面加压，读取各测压管液面高度，计算液面下a、b、c各点压强及液面压强p；4）液面减压。

关闭通气阀，打开截止阀，放水阀放出一定水量后，读取各测压管液面高度，计算液面下a、b、c各点压强及液面压强p。

6.实验成果实验测定与计算值如下内容：00p=，a、b、c各测压管与U型测压管液面标高∇、压强水头pγ、测压管水头pzγ+；00p>，a、b、c各测压管与U型测压管液面标高∇、压强水头pγ、测压管水头pzγ+；00p<，a、b、c各测压管与U型测压管液面标高∇、压强水头pγ、测压管水头pzγ+；填入表1中。

流体流动知识点一、 流体静力学基本方程式或 注意：1、应用条件：静止的连通着的同一种连续的流体。

2、压强的表示方法： 绝压—大气压=表压 表压常由压强表来测量；大气压—绝压=真空度 真空度常由真空表来测量。

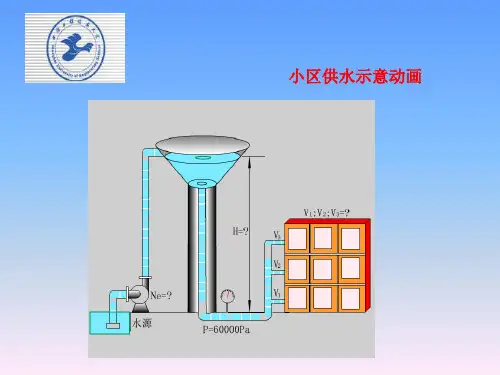

3、压强单位的换算：1atm=760mmHg===cm2=4、应用：水平管路上两点间压强差与U 型管压差计读数R 的关系：处于同一水平面的液体，维持等压面的条件必须时静止、连续和同一种液体 二、定态流动系统的连续性方程式––––物料衡算式二、 定态流动的柏努利方程式––––能量衡算式以单位质量流体（1kg 流体）为基准的伯努利方程：讨论点：1、流体的流动满足连续性假设。

2、理想流体，无外功输入时，机械能守恒式：)(2112z z g p p -+=ρgh p p ρ+=0gRp p A )(21ρρ-=-常数常数=====≠ρρρρuA A u A u w s A 222111,常数常数======uA A u A u V s A 2211,ρ21221221///圆形管中流动,常数d d A A u u A ===ρf h u P gZ We u P gZ ∑+++=+++2222222111ρρ2222222111u P gZ u P gZ ++=++ρρ3、可压缩流体,当Δp/p 1<20%,仍可用上式，且ρ=ρm 。

4、注意运用柏努利方程式解题时的一般步骤，截面与基准面选取的原则。

5、流体密度ρ的计算：理想气体 ρ=PM/RT混合气体混合液体上式中：x vi ––––体积分率；x wi ––––质量分率。

6、gz 、u 2/2、p/ρ三项表示流体本身具有的能量，即位能、动能和静压能。

∑h f 为流经系统的能量损失。

We 为流体在两截面间所获得的有效功，是决定流体输送设备重要参数。

输送设备有效功率Ne=We·w s ，轴功率N=Ne/η（W ）7、以单位重量流体为基准的伯努利方程, 各项的单位为m ：[m] 22112212g 22f P u P u Z He Z H g g gρρ+++=+++ 以单位体积流体为基准的伯努利方程,各项的单位为Pa ： []22e f a f f u W gh p h p p h ρρρρρ∆=+∆++∑∆=∑而 2212112222f u u gZ P We gZ P h ρρρρρρ+++=+++∑3、流型的比较：①质点的运动方式；②速度分布，层流：抛物线型，平均速度为最大速度的倍；湍流：碰撞和混和使速度平均化。

第一节 流体静力学基本方程式流体静力学是研究流体在外力作用下达到平衡的规律。

在工程实际中，流体的平衡规律应用很广，如流体在设备或管道内压强的变化与测量、液体在贮罐内液位的测量、设备的液封等均以这一规律为依据。

1-1-1流体的密度一、密度单位体积流体所具有的质量，称为流体的密度，其表达式为：Vm =ρ （1-1） 式中 ρ——流体的密度，kg/m 3；m ——流体的质量，kg ；V ——流体的体积，m 3。

不同的流体密度不同。

对于一定的流体，密度是压力P 和温度T 的函数。

液体的密度随压力和温度变化很小，在研究流体的流动时，若压力和温度变化不大，可以认为液体的密度为常数。

密度为常数的流体称为不可压缩流体。

流体的密度一般可在物理化学手册或有关资料中查得，本教材附录中也列出某些常见气体和液体的密度值，可供查用。

二、气体的密度气体是可压缩的流体，其密度随压强和温度而变化。

因此气体的密度必须标明其状态，从手册中查得的气体密度往往是某一指定条件下的数值，这就涉及到如何将查得的密度换算为操作条件下的密度。

但是在压强和温度变化很小的情况下，也可以将气体当作不可压缩流体来处理。

对于一定质量的理想气体，其体积、压强和温度之间的变化关系为将密度的定义式代入并整理得'''Tp p T ρρ= （1-2） 式中 p ——气体的密度压强，Pa ；V ——气体的体积，m 3；T ——气体的绝对温度，K ；上标“'”表示手册中指定的条件。

一般当压强不太高，温度不太低时，可近似按下式来计算密度。

RTpM =ρ （1-3a ） 或 000004.22Tp p T Tp p T M ρρ== （1-3b ） 式中 p ——气体的绝对压强，kPa 或kN/m 2；M ——气体的摩尔质量，kg/kmol ；T ——气体的绝对温度，K ；R ——气体常数，8.314kJ/（kmol ·K ）下标“0”表示标准状态（T 0=273K ，p 0=101.3kPa ）。

实验报告：流体静力学实验一、实验目的1、掌握用测压管测定流体静压强的技能。

2、验证不可压缩流体静力学基本方程。

3、通过对流体静力学现象的实验分析，进一步加深基本概念的理解，提高解决静力学实验问题的能力。

二、实验原理重力作用下不可压缩流体静力学基本方程为：c z gp=+ρ 式中：z 为单位重量液体的位能，也称位置水头；p/ρg 为单位重量液体的压能，也称压强水头。

如果自由表面压强p 0与当地大气压p a 压强相等时，液体内任一点相对压强可表示为：gh p ρ= 式中：h 为液体自由表面下任一点液体深度。

三、实验装置1-水箱 4-上水阀 7-调节水箱12 3 4 5123 456789减压常压升压箱体图1图22-气阀5-水泵8-A、B孔3-进水阀6-上水管路9-测压管（1-5）图1为实际实验仪器图，图2为实验仪器内部构造示意图。

图2中左侧水箱及调节水箱部分在图1中封闭在左侧的箱体内。

水箱内液面压强的大小通过箱体面板上减压、常压、升压三个按钮来改变。

四、实验步骤1、记录A、B点位置标高。

2、打开电源开关，按下减压按钮，同时观察测压管，使水箱形成一定的负压，然后松开按钮，待测压管水位稳定后，读取1～5号测压管读数。

3、按下常压按钮，同时观察测压管，使水箱为常压状态，然后松开按钮。

4、按下升压按钮，同时观察测压管，使水箱形成一定的正压，然后松开按钮，待测压管水位稳定后，读取1～5号测压管读数。

5、按下常压按钮，使水箱液面恢复常压状态，关闭电源。

五、实验原始记录1、记录有关常数A点位置标高=0 ㎝, B点位置标高= 3 ㎝2、记录测量值管号次数各测压管液面标高读数（㎝）1 2 3 4 51 p0>p a175.0 325.7 258.1 180.2 237.52 p0<p a263.0 274.5 310.0 263.8 232.0六、实验数据计算1、计算在上述两次测定（p0>p a和p0<p a）中的A点、B点及水箱液面的绝对压强和相对压强。
