机械原理课程设计麦秸秆打包机

目录第一章设计题目1.1 设计数据与要求1.2 设计任务第二章功能分解第三章机构设计3.1 机构选型3.2 机构最终成型与凸轮设计第四章其他推包机构的设计方案第五章推包机构设计方案的评定与选择第六章推包设计方案的最终简图第七章心得体会第八章参考文献第一章设计题目现需设计某一包装机的推包机构，要求待包装的工件1（见附图33）先由输送带送到推包机构的推头2的前方，然后由该推头2将工件由a 处推至b 处（包装工作台），再进行包装。

为了提高生产率，希望在推头2结束回程（由b 至a ）时，下一个工件已送到推头2的前方。

这样推头2就可以马上再开始推送工件。

这就要求推头2在回程时先退出包装工作台，然后再低头，即从台面的下面回程。

因而就要求推头 2 按图示的abcdea 线路运动。

即实现“平推—水平退回－下降－降位退回－上升复位”的运动。

图一 推包机构执行构件运动要求1.1、设计数据与要求要求每5～6s 包装一个工件，且给定：L ＝100mm ， S=25mm, H=30mm.行程速比系数K 在1.2～1.5范围内选取，推包机由电动机驱动。

在推头回程中，除要求推头低位退回外，还要求其回程速度高于工作行程的速度，以便缩短空回行程的时间，提高工效。

至于“cdea ”部分的线路形状不作严格要求。

1.2、设计任务1）、至少提出两种运动方案，然后进行方案分析评比，选出一种运动方案进行设计。

2）、确定电动机的功率与转速。

包装工作台eHsb c 1a 2 附图33 推包机构执行构件运动要求3）、设计传动系统中各机构的运动尺寸，绘制推包机的机构运动简图。

4）、对输送工件的传动系统提出一种方案并进行设计。

5）、对所用到的齿轮进行强度计算，确定其尺寸。

6）、进行推包机结构设计，绘制其装配图。

7）、编写课程设计说明书。

第二章功能分解完成包装机推包机构（见图33）的相关工艺，需实现下列运动功能要求：(1)推头为了实现a、b、c或d、e间的往复运动，需要设计一个滑块导杆机构或者一个摇杆滑块机构或者是一个凸轮导杆机构。

秸秆打包机的工作原理
秸秆打包机的工作原理主要包括以下几个步骤：
1. 秸秆输送：将秸秆通过输送带或者升降机等设备，输送到打包室。

2. 打包室：秸秆在打包室内进行打包。

打包室通常由一个压力室和一个绑扎装置组成。

3. 压力室：秸秆进入压力室后，打包室门被关闭，并且在压力室内建立一个压缩空间。

4. 压缩：压力室内的液压系统开始工作，将压力转化为力量，推动上下压板向下移动，对秸秆进行压缩。

5. 打包：当压力室内的上下压板完全移动至底部，秸秆被压缩成一个紧凑的整体。

同时，压力室内的绑扎装置开始工作，将打包绳或金属丝绑扎在打包好的秸秆上，固定住。

6. 打包完成：绑扎完成后，打包室门打开，完成一次打包操作。

秸秆打包机工作的核心原理是通过液压系统将秸秆进行压缩，同时进行绑扎，使其成为密实的打包块，便于存储和运输。

这种打包技术不仅能够将秸秆占用的空间减少，还能够减少秸秆在运输过程中的散落和浪费。

这种工作原理不仅提高了秸秆的利用率，还减少了对环境的污染。

秸秆打捆机原理
秸秆打捆机是一种用于将秸秆等农作物残余物料打成方形或圆形捆的机械设备。

它在农业生产中起着非常重要的作用，可以有效地将农作物残余物料打包，便于储存和运输。

本文将介绍秸秆打捆机的工作原理，希望能够帮助读者更好地了解这一设备。

首先，秸秆打捆机的工作原理是通过压制和绑扎来实现的。

当秸秆被送入打捆
机后，首先经过压制装置的作用，将秸秆压缩成一定形状和密度的捆。

压制装置通常由液压系统驱动，可以根据需要进行调节，以确保打出的捆密度和形状符合要求。

接下来，压制完成后，打捆机会自动进行绑扎操作。

绑扎装置会将打好的秸秆
捆进行包裹和绑扎，以确保捆的稳固性和整洁度。

绑扎装置通常由钢丝或塑料绳组成，可以根据需要进行调节，以确保绑扎的紧固度和美观度。

除了压制和绑扎外，秸秆打捆机还配备有传送系统，用于将压制和绑扎完成的
秸秆捆进行输送和堆放。

传送系统通常由输送带和堆放装置组成，可以根据需要进行调节，以确保输送和堆放的效率和安全性。

总的来说，秸秆打捆机的工作原理是通过压制和绑扎来实现的，配备有传送系
统用于输送和堆放。

它能够有效地将农作物残余物料打包，便于储存和运输，是农业生产中非常重要的设备。

希望通过本文的介绍，读者能够更好地了解秸秆打捆机的工作原理，为农业生
产提供更好的帮助。

同时，也希望厂家和用户能够根据实际需要选择合适的秸秆打捆机，提高生产效率和产品质量。

机械原理课包装课程设计一、课程目标知识目标：1. 让学生掌握机械基本原理，理解机械在包装工业中的应用；2. 使学生能够描述并分析不同包装机械的工作原理及其优缺点；3. 培养学生运用物理知识解释包装过程中机械操作的相关现象。

技能目标：1. 培养学生运用机械原理进行简单包装机械的设计与计算能力；2. 提高学生通过小组合作、讨论等方式解决实际包装问题的能力；3. 培养学生运用科技手段，对包装机械进行模拟与实验操作的能力。

情感态度价值观目标：1. 培养学生对机械原理在包装工程中应用的兴趣，激发学生的创新意识；2. 培养学生关注包装行业的发展，认识到包装机械在现代社会中的重要性；3. 培养学生在团队合作中学会尊重他人、沟通协作，形成良好的职业素养。

本课程针对初中年级学生，结合学生好奇心强、动手能力逐渐增强的特点，注重理论与实践相结合，引导学生通过观察、实践、讨论等方式，深入了解机械原理在包装领域的应用，培养学生的创新意识和实际操作能力。

课程目标具体、可衡量，为后续教学设计和评估提供明确方向。

二、教学内容1. 教学大纲：a. 引言：介绍机械原理在包装行业中的重要性；b. 包装机械的基本原理：包括力学、运动学、动力学等基本概念；c. 常见包装机械的类型及工作原理：如填充机、封口机、裹包机等；d. 包装机械的设计与计算：以实际案例为引导，教授简单包装机械的设计与计算方法；e. 包装机械的实际应用与案例分析：分析现代包装工业中的典型应用实例。

2. 教学内容安排与进度：a. 引言（1课时）：让学生了解课程背景和目标；b. 包装机械基本原理（4课时）：系统讲解力学、运动学、动力学等基本概念；c. 常见包装机械类型及工作原理（4课时）：介绍各类包装机械及其工作原理，结合教材实例进行分析；d. 包装机械设计与计算（4课时）：教授设计方法和计算步骤，结合实际案例进行讲解；e. 包装机械实际应用与案例分析（3课时）：分析现代包装工业中的实际应用，让学生了解行业动态。

秸秆打捆机原理秸秆打捆机是一种用于将秸秆、稻草等农作物残余物料进行打捆的机械设备，它的原理是通过一系列的动力传动和机械操作，将散乱的秸秆材料压缩成紧凑的捆条，便于储存和运输。

下面我们将对秸秆打捆机的原理进行详细介绍。

首先，秸秆打捆机的工作原理主要包括压制系统、绑扎系统和传动系统三个部分。

在压制系统中，秸秆经过收集和输送后，进入压制室内，通过压制机构的作用，将秸秆逐渐压缩成一定密度的捆条。

在这个过程中，压制机构通常由压轮和模具组成，压轮通过动力传动系统的驱动，对秸秆进行连续压制，使其逐渐变得紧凑。

而绑扎系统则是在秸秆达到一定密度后，自动进行绑扎操作，将压缩好的秸秆捆条固定成型，以便后续的储存和运输。

传动系统则是整个打捆机的动力来源，通过发动机或电动机提供动力，驱动压制机构和绑扎系统的运转。

其次，秸秆打捆机的原理还涉及到压力调节和稳定控制。

在压制过程中，需要根据秸秆的材质和长度，以及打捆机的型号和规格，合理地调节压制机构的压力和速度，以确保压制出的捆条密度均匀、质量稳定。

同时，还需要对绑扎系统进行合理的调试，确保绑扎的力度和位置适当，以避免捆条松散或捆扎不牢固的情况发生。

这些压力调节和稳定控制，是秸秆打捆机能够高效、可靠地完成打捆作业的关键。

最后，秸秆打捆机的原理还包括安全保护和维护保养。

在使用打捆机的过程中，需要严格遵守操作规程，确保人员和设备的安全。

同时，定期对打捆机进行检查和维护保养，保证各个部件的正常运转和寿命。

只有在严格遵守操作规程和定期维护保养的情况下，秸秆打捆机才能够长时间稳定地工作，为农业生产提供有效的支持。

综上所述，秸秆打捆机的原理主要包括压制系统、绑扎系统、传动系统、压力调节和稳定控制，以及安全保护和维护保养等方面。

通过对这些原理的深入理解和合理应用，可以使秸秆打捆机更加高效、可靠地完成农作物残余物料的打捆作业，为农业生产提供更好的支持。

机械原理课程设计麦秸秆打包机一、设计背景和目的随着人们对可再生能源的需求不断增加，秸秆作为一种常见的农业生物质资源备受关注。

为了解决麦秸秆清运及利用问题，设计一个麦秸秆打包机，既可以收集秸秆，还可以将秸秆压缩成较小的体积，便于储存及运输。

设计目的：1、实现收集麦秸秆，并将麦秸秆压缩成方便运输的小体积。

2、提高秸秆利用率，达到环保节能的目的。

3、提高工作效率，降低劳动强度，并节约人力。

二、麦秸秆打包机设计思路1、机架的设计：首先要设计麦秸秆打包机的机架，机架材料采用高强度铸铁材质，以保证打包机的稳定性。

2、压缩装置设计：麦秸秆打包机的压缩装置主要由油缸、压板和刀片组成。

压缩装置通过液压系统提供压力，将麦秸秆压缩成小体积，并在压缩的过程中使用刀片将麦秸秆切割成均匀的长度。

3、控制系统设计：麦秸秆打包机的控制系统采用PLC控制，确保机器在使用过程中稳定运行。

通过PLC控制器的设定，可以实现压缩板的上下运动、麦秸秆的输送等操作。

4、输送系统设计：为了方便将麦秸秆输送到压缩装置，设计了一个输送系统，将麦秸秆送入压缩装置中，并实现麦秸秆的均匀输送。

5、电气系统设计：机器的电气系统主要由电机、伺服电机、触摸屏、PLC控制器、按钮等组成，通过按钮可以控制机器的开关，触摸屏可以实现机器的参数设定与状态显示。

三、设计技术要求1、麦秸秆打包机必须稳定可靠，能够在长时间运行中保持压缩效果。

2、麦秸秆打包机的压缩效果要好，打包效率要高。

3、麦秸秆打包机的使用要方便，易于维护，维护成本低。

4、麦秸秆打包机必须具有较强的安全性，确保工作人员的安全。

四、总结通过以上设计，可以实现对麦秸秆的收集和利用，减少麦秸秆的浪费，并将麦秸秆压缩成小体积，便于长途运输。

同时，打包机的设计中，注重了安全、稳定、高效、易维护等方面，保证了机器的高效率和长期稳定运行。

麦秸打包机_课程设计_机械原理
麦秸打包机是一种机械设备，主要用于将农田中的麦秸等农作物废弃物进行收割、捆绑、打包等工作。

麦秸打包机的课程设计主要是针对这种机械原理进行的研究和设计，以实现高效节能的功能。

首先，麦秸打包机的机械原理主要是由浆轮、卷轴、切片器、打包机和输送带等多个部件构成。

其中，切片器主要用于将麦秸进行切割打碎，以利于后续处理，而浆轮和卷轴则是将麦秸收割并卷成较小的一圈。

打包机之后将麦秸打包并固定，输送带则将已打包的麦秸进行输送。

麦秸打包机在设计时需要充分考虑这些部件之间的配合关系。

浆轮和卷轴的配合不仅影响到麦秸的捆绑效果，而且还需要考虑如何提高浆轮和卷轴的旋转速度，在保证安全的前提下实现高效的收割和捆绑。

同时，输送带的设计考虑到输送带对麦秸的载重能力是一个重要因素。

其次，麦秸打包机的设计还需要考虑机械的节能性能。

首先，可以使用省电的电机和传动器，以减少损耗。

其次，麦秸打包机的设计还应该考虑旋转配合的合理性，选择适当的轴承和密封件来减少能量损耗。

还可以采用抗摩擦材料，尽可能减少机械的磨损。

最后，麦秸打包机在使用中需要注意维护和保养。

为了延长机械设备的使用寿命，需要经常对设备进行维护，清洁机器
内部的残留物和及时更换老化的部件。

同时，在使用过程中需要注意安全，避免机器卡车、破损等情况。

总之，麦秸打包机课程设计的目的是使麦秸打包机具有高效节能、稳定可靠的特性。

现代农业需要高效的机械设备进行支持，而麦秸打包机正是这样的一种机械设备，为现代农业的高效集约化发展作出了巨大的贡献。

打捆机课程设计一、课程目标知识目标：1. 学生能够理解打捆机的基本结构、工作原理及其在农业生产中的应用。

2. 学生能够掌握打捆机操作流程和安全规范。

3. 学生能够了解打捆机的发展历程及我国在打捆机领域的技术现状。

技能目标：1. 学生能够独立操作打捆机，完成打捆作业。

2. 学生能够分析并解决打捆机使用过程中遇到的问题。

3. 学生能够运用所学知识，对打捆机进行简单的维护和保养。

情感态度价值观目标：1. 培养学生热爱农业、关心农村发展的情感。

2. 增强学生的团队合作意识，培养他们在实际操作中相互协作、共同完成任务的能力。

3. 培养学生勇于探索、敢于创新的精神，激发他们对农业机械化、自动化技术的兴趣。

课程性质：本课程为农业机械操作与维护课程，旨在帮助学生掌握打捆机的操作技能和维护知识，提高农业生产力。

学生特点：学生为初中生，具备一定的动手能力和学习兴趣，对农业机械有一定了解。

教学要求：结合学生实际情况，采用理论教学与实践操作相结合的方式，确保学生能够掌握打捆机的操作技能和维护知识。

在教学过程中，注重培养学生的团队合作精神和创新意识。

通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容1. 打捆机的基本结构：介绍打捆机的各个组成部分，包括机架、喂入装置、压缩机构、捆扎装置等，结合教材相关章节，让学生了解各部分的功能和作用。

2. 打捆机的工作原理：讲解打捆机的工作流程，包括喂入、压缩、捆扎等环节，通过图示和实际操作演示，使学生理解打捆机的工作原理。

3. 打捆机的操作流程：详细讲解打捆机的操作步骤，包括开机、喂入、调整捆扎装置、完成打捆等，结合教材内容，让学生掌握正确的操作方法。

4. 打捆机的安全规范：强调打捆机操作过程中的安全事项，如佩戴防护用品、避免误操作等，确保学生在操作过程中能够遵循安全规定。

5. 打捆机的维护与保养：介绍打捆机的日常维护和保养方法，包括润滑、清洁、检查紧固件等，指导学生学会对打捆机进行简单的维护和保养。

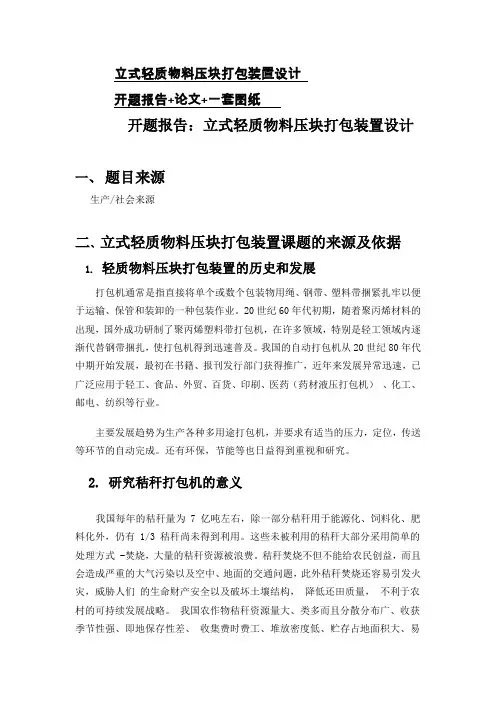

立式轻质物料压块打包装置设计开题报告+论文+一套图纸开题报告：立式轻质物料压块打包装置设计一、题目来源生产/社会来源二、立式轻质物料压块打包装置课题的来源及依据1.轻质物料压块打包装置的历史和发展打包机通常是指直接将单个或数个包装物用绳、钢带、塑料带捆紧扎牢以便于运输、保管和装卸的一种包装作业。

20世纪60年代初期，随着聚丙烯材料的出现，国外成功研制了聚丙烯塑料带打包机，在许多领域，特别是轻工领域内逐渐代替钢带捆扎，使打包机得到迅速普及。

我国的自动打包机从20世纪80年代中期开始发展，最初在书籍、报刊发行部门获得推广，近年来发展异常迅速，已广泛应用于轻工、食品、外贸、百货、印刷、医药（药材液压打包机）、化工、邮电、纺织等行业。

主要发展趋势为生产各种多用途打包机，并要求有适当的压力，定位，传送等环节的自动完成。

还有环保，节能等也日益得到重视和研究。

2. 研究秸秆打包机的意义我国每年的秸秆量为 7 亿吨左右，除一部分秸秆用于能源化、饲料化、肥料化外，仍有 1/3 秸秆尚未得到利用。

这些未被利用的秸秆大部分采用简单的处理方式 -焚烧，大量的秸秆资源被浪费。

秸秆焚烧不但不能给农民创益，而且会造成严重的大气污染以及空中、地面的交通问题，此外秸秆焚烧还容易引发火灾，威胁人们的生命财产安全以及破坏土壤结构，降低还田质量，不利于农村的可持续发展战略。

我国农作物秸秆资源量大、类多而且分散分布广、收获季节性强、即地保存性差、收集费时费工、堆放密度低、贮存占地面积大、易燃、易霉，目前依靠传统收集技术与手段, 已经无法实现秸秆的快速收集更难以满足工业化利用的规模。

现阶段我国秸秆收集储运机械化整体水平还比较低。

关键技术环节和装备尚处于起步阶段，已经成为严重制约农作物秸秆规模化、商品化、产业化利用的主要瓶颈。

无论是饲料加工、有机肥加工、造纸、饲料化处理、气化处理还是秸秆发电，农作物秸秆的综合利用首先需要解决的问题就是秸秆收集问题，无法提供有效的机械进行收集，秸秆的综合利用就无从谈起，鉴于秸秆的相对利用价值和经济价值，发展使用成本较低的收集机械是目前我国急需解决的问题。

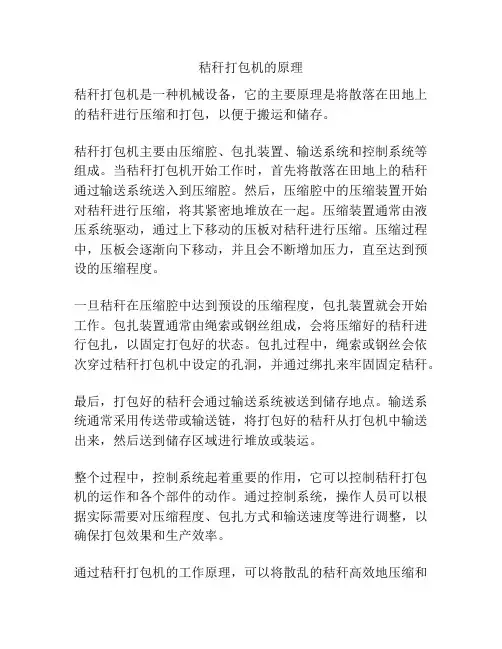

秸秆打包机的原理
秸秆打包机是一种机械设备，它的主要原理是将散落在田地上的秸秆进行压缩和打包，以便于搬运和储存。

秸秆打包机主要由压缩腔、包扎装置、输送系统和控制系统等组成。

当秸秆打包机开始工作时，首先将散落在田地上的秸秆通过输送系统送入到压缩腔。

然后，压缩腔中的压缩装置开始对秸秆进行压缩，将其紧密地堆放在一起。

压缩装置通常由液压系统驱动，通过上下移动的压板对秸秆进行压缩。

压缩过程中，压板会逐渐向下移动，并且会不断增加压力，直至达到预设的压缩程度。

一旦秸秆在压缩腔中达到预设的压缩程度，包扎装置就会开始工作。

包扎装置通常由绳索或钢丝组成，会将压缩好的秸秆进行包扎，以固定打包好的状态。

包扎过程中，绳索或钢丝会依次穿过秸秆打包机中设定的孔洞，并通过绑扎来牢固固定秸秆。

最后，打包好的秸秆会通过输送系统被送到储存地点。

输送系统通常采用传送带或输送链，将打包好的秸秆从打包机中输送出来，然后送到储存区域进行堆放或装运。

整个过程中，控制系统起着重要的作用，它可以控制秸秆打包机的运作和各个部件的动作。

通过控制系统，操作人员可以根据实际需要对压缩程度、包扎方式和输送速度等进行调整，以确保打包效果和生产效率。

通过秸秆打包机的工作原理，可以将散乱的秸秆高效地压缩和
打包，提高了秸秆的利用率，减少了运输和储存的成本，对于农机化和资源循环利用具有重要意义。

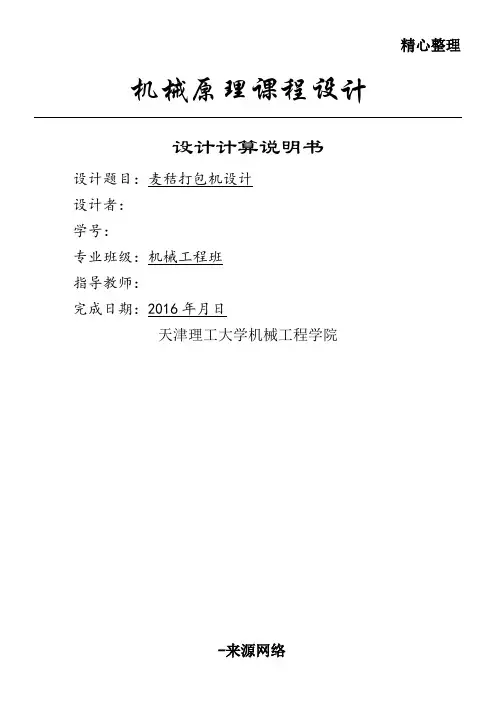

精心整理机械原理课程设计设计计算说明书设计题目：麦秸打包机设计目录一、设计题目1.1设计目的 (1)1.2设计题目 (1)1.3设计条件及设计要求 (2)1.4设计任务 (2)一设计题目1.1设计目的机械原理课程设计是我们第一次较全面的机械设计的初步训练，是一个重要的实践性教学环节。

设计的目的在于，进一步巩固并灵活运用所学相关知识；培养应用所学过的知识，独立解决工程实际问题的能力，使对机械系统运动方案设计(机构运动每隔一定时间往料仓中放入一块木板，木版的两面都切出两道水平凹槽。

这样，麦秸将被分隔在两块木版之间并被挤压成长方形。

从料仓侧面留出的空隙中将两根弯成∏型的铁丝穿过两块木版凹槽留出的空洞，在料仓的另一侧将铁丝绞接起来，麦秸即被打包，随后则被推出料仓。

打包机由电动机驱动，经传动装置减速，再通过适当的机构实现滑块和撞板的运动。

传动装置方案采用：带传动+二级圆柱斜齿轮减速器；1.3设计条件及设计要求执行构件的位置和运动尺寸如图所示，当滑块处于极限位置A1和A2时，撞板分别处于极限位置B1和B2，依靠重力将麦秸喂入料仓。

一个工作循环所需5）画出执行机构运动简图6）对执行机构进行运动分析2、传动装置设计1)选择电动机2)计算总传动比，并分配传动比3)计算各轴的运动和动力参数3、撰写课程设计说明书二、执行机构运动方案设计2.1功能分解与工艺动作分解1)功能分解为了实现打包机打包的总功能，将功能分解为：滑块的左右运动和撞板的上下运动。

1)滑块水平运动的机构方案选择滑块左右运动的要求：主动件作回转或摆动运动，从动件(执行构件)作直线左右往复运动，行程中有等速运动段(称工作段)，机构有较好的动力特性。

根据功能要求，考虑功能参数（如生产率、生产阻力、行程和行程速比系数等）及约束条件，可以构思出如下能满足从动件(执行构件)作直线左右往复运动的一系列运动方案。

表2上述满足执行构件铅垂运动各个机构运动方案定性分析在选择方案时还需要进行非机械行业的综合考虑，例如机械的市场创新性，市场前瞻性，再开发性等各种各样的因素，这样会大大提高机械的价值和生命期。

包装机摘要：在这次课程设计中，我的研究对象为简单的包装机械。

为了解包装机械的构造，以及包装机械是如何去工作运行的，我有了以下思路。

首先先设定两种包装机械的运动方案，并分析出最佳方案。

紧接着完成对机构运动简图的绘画，利用UG软件进行三位建模，运用UG软件的仿真模块进行运动仿真分析，得到冲头、压头的各种运动曲线，最后画出运动循环图。

在本次课程设计中，我主要通过查阅资料和使用UG绘图，让我体会了设计的不易。

同时也让我更深入的学习了UG 绘图的方法。

关键词：UG；包装机械；三维建模0引言随着如今社会的快速发展，生活水平的不断提高，物料的供应已经逐渐满足不了人们的生活。

此现状还增加了企业之间的竞争，生产优质物料产品的企业慢慢增加，对设备的要求也越来越严格。

传统企业在运行过程中的工序输送以及半成品在操作过程中出现触摸、摩擦、碰撞等对物料造成损坏，出现瑕疵的影响都会影响物料包装产业的发展，包装机的出现可以很大程度上改善这一现状。

目前国内外的物料自动包装企业都逐步研究出了自己的自动包装系统和独有的运输线，全自动的物料包装装置已经开始有了自己的市场，并且它还可以降低人工成本，提高生产效率，因此包装机势必发展成为未来几年的行业趋势。

这次设计首先有助于加深我们机械设计自动化这个专业的理解，我们在课堂上学的都是基础理论知识,对于如何用四年所学知识还是有一定难度，通过设计,我们可以真正理解本专业的内涵。

其次有利于我们逻辑思维的锻炼，设计能直接有效地训练学生的创新思维、培养分析问题、解决问题能力。

即使是一个简单的设计计算，依然需要学生有条不理的构思。

再者有利于培养严谨认真的学习态度，在设计过程里，当我们设计计算的时候，如果不够认真或细心，那么可能导致一些数据错误或者一些选用错误，从而无法得出正确的计算结果或预想的设计成果。

那么，这个就需要我们进行反复修改，而该过程其实也是对我们认真严谨治学的一个锻炼。

最后通过这次设计,希望能够设计出一款方便使用的包装机，也通过这次设计，检验我这四年所学到的知识，加强我对所学到知识的理解,弥补漏洞，希望对未来的工作学习有所帮助。

西北工业大学机械原理课程设计说明书——包装机推包机构运动简图与传动系统设计指导老师：班级:学生姓名：学号：组员：目录一、设计题目和要求·3二、设计方案的选定·3三、机构的尺寸设计·81、曲柄滑块结构的尺寸计算··82、凸轮尺寸设计··9四、电动机的选择及传动方案的设计·101、电动机的选择·102、传动方案的设计·103、总装配件图·11五、设计小结·12六、参考资料·13七、组员任务分配·13一、设计题目和要求现需要设计某一包装机的推包机构,要求待包装的工件1（见图1-1）先由输送带送到推包机构的推头2的前方，然后由该推头2将工件由a处推至b处（包装工作台），再进行包装。

为了提高生产率，希望在推头2结束回程（由b至a)时，下一个工件已送到推头2的前方。

这样推头2就可以马上再开始推送工作.这就要求推头2在回程时先退出包装工作台，然后再低头，即从台面的下面回程。

因而就要求推头2按图示的abcde线路运动.即实现“平推—水平退回—下降—降位退回—上升复位”的运动.设计数据与要求：要求每5-6s包装一个工件，且给定：L=100mm,S=25mm，H=30mm。

行程速比系数K 在1。

2—1。

5范围内选取，推包机由电动机推动。

在推头回程中，除要求推头低位退回外,还要求其回程速度高于工作行程的速度,以便缩短空回程的时间,提高工效.至于“cdea”部分的线路形状不作严格要求.图1-1 运动要求图二、设计方案的选定1。

方案1用偏置滑块机构与凸轮机构的组合机构，偏置滑块机构与往复移动凸轮机构的组合（图2-1)。

在此方案中,偏置滑块机构可实现行程较大的往复直线运动，且具有急回特性，同时利用往复移动凸轮来实现推头的小行程低头运动的要求，这时需要对心曲柄滑块机构将转动变换为移动凸轮的往复直线运动.图2-1 偏置滑块机构与凸轮机构的组合机构图运动过程实现:用偏置滑块机构与凸轮机构的组合机构，偏置滑块机构与往复移动凸轮机构的组合（图2-1)。

西北工业大学机械原理课程设计说明书--包装机推包机构运动简图与传动系统设计指导老师：班级：学生姓名：学号：组员：目录一、设计题目和要求 (3)二、设计方案的选定 (3)三、机构的尺寸设计 (8)1、曲柄滑块结构的尺寸计算 (8)2、凸轮尺寸设计 (9)四、电动机的选择及传动方案的设计 (10)1、电动机的选择 (10)2、传动方案的设计 (10)3、总装配件图 (11)五、设计小结 (12)六、参考资料 (13)七、组员任务分配 (13)一、设计题目和要求现需要设计某一包装机的推包机构，要求待包装的工件1（见图1-1）先由输送带送到推包机构的推头2的前方，然后由该推头2将工件由a处推至b处（包装工作台），再进行包装。

为了提高生产率，希望在推头2结束回程（由b至a）时，下一个工件已送到推头2的前方。

这样推头2就可以马上再开始推送工作。

这就要求推头2在回程时先退出包装工作台，然后再低头，即从台面的下面回程。

因而就要求推头2按图示的abcde 线路运动。

即实现“平推—水平退回—下降—降位退回—上升复位”的运动。

设计数据与要求：要求每5-6s包装一个工件，且给定：L=100mm，S=25mm，H=30mm。

行程速比系数K 在1.2-1.5范围内选取，推包机由电动机推动。

在推头回程中，除要求推头低位退回外，还要求其回程速度高于工作行程的速度，以便缩短空回程的时间，提高工效。

至于“cdea”部分的线路形状不作严格要求。

图 1-1 运动要求图1.方案（图2-1且具有急回特图2-1 偏置滑块机构与凸轮机构的组合机构图运动过程实现：用偏置滑块机构与凸轮机构的组合机构，偏置滑块机构与往复移动凸轮机构的组合（图2-1）。

此方案通过曲柄1带动连杆2使滑块4实现在水平方向上的往复直线运动，在回程时，当推头到达C点，在往复移动凸轮机构中的滚子会在槽内相右上方运动，从而使杆7的推头端在偏置滑块和往复移动凸轮的共同作用下沿着给定的轨迹返回。

机械设计综合课程设计
机械设计部分课程设计任务书
机械设计部分课程设计是在机械原理课程设计完成之后设计题目的延续和深入。

执行机构方案设计、传动装置总体设计及机构运动简图已经在机械原理课程设计中完成，机械设计部分课程设计的任务是对其传动装置进行具体设计。

设计题目：麦秸打包机机构及传动装置
说明和要求：
（1）工作条件：一班制，田间作业，每年使用二个月；
（2）使用年限：六年；
（3）生产批量：小批量试生产（十台）；
（4）分配轴转速n的允许误差为±5%之内；
（5）分配轴：与减速器输出轴(联轴器处)相连接（各执行机构的输入轴）。

2、设计任务
1）总体设计计算
(1)选择电动型号
计算所需电机功率，确定电机转速，选定电机型号；
(2)计算传动装置的运动、动力参数；
a.确定总传动比i，分配各级传动比；
b.计算各轴转速n、转矩T；
c.传动零件设计计算；
d.校核中间轴的强度、轴承寿命、键强度；
2）绘制减速器装配图（草图和正式图各一张)；
3）绘制零件工作图：减速器中大齿轮和中间轴零件工作图；
（注：当中间轴为齿轮轴时，可仅绘一张中间轴零件工作图即可）； 4）编写设计计算说明书。

3、传动装置部分简图。

秸秆打包机的原理秸秆打包机是一种将农作物秸秆等农副产品以打包的方式进行存储、运输和再利用的机械设备。

它主要由供料系统、打包系统、压紧系统和控制系统等组成。

秸秆打包机的原理如下：首先，经过收割机收割的秸秆被输送到供料系统中。

供料系统主要包括输送带、输送链和导向装置等。

它们能够将秸秆从收割机上收集下来，并将其输送到打包系统中。

供料系统采用一系列输送带和多个链条组成，使得输送带能够将秸秆平稳地送入打包系统。

接下来，秸秆进入打包系统中。

打包系统主要由打包室、打包刀、打包带和打包带轮等组成。

打包室是一个密闭的空间，能够容纳一定量的秸秆。

打包刀用来切割秸秆，使其长度适合打包。

打包带是用来将秸秆捆绑成包的材料，可以根据需要调整打包的密度。

打包带轮则用来辅助打包带的捆绑过程。

在打包过程中，秸秆通过供料系统输送到打包室，然后被打包刀切割成适当的长度。

接着，打包带从打包带轮上取出并绕过打包室将秸秆捆绑成包。

打包带的捆绑过程通过打包带轮的旋转来完成，同时压紧系统会对秸秆进行压实，以确保打包的牢固性和稳定性。

最后，控制系统对秸秆打包机的运行进行监控和调节。

控制系统主要由电气元器件和传感器组成，能够实时监测和控制打包机的运行状态。

例如，通过传感器可以实时检测打包带的张力和位置，从而精确地控制打包带的长度和紧度。

控制系统还能够根据可以预设的参数，自动调节打包带的张力和打包室的压力，以适应不同类型和大小的秸秆。

总结起来，秸秆打包机的原理是通过供料系统将秸秆输送到打包系统，再通过打包刀将秸秆切割成适当的长度，最后通过打包带将秸秆捆绑成包。

在整个打包的过程中，控制系统对打包机的运行进行监控和调节，以确保打包的牢固性和稳定性。

秸秆打包机不仅能够将秸秆等农副产品打包存储、运输和再利用，同时还能够提高秸秆的利用率和经济效益。

秸秆打捆机工作原理是什么
1.装载：首先，将农作物废弃物通过输送设备或人工装载到秸秆打捆
机的进料口。

进料口通常位于机器的顶部，方便输入废弃物。

2.压缩：废弃物进入打捆室后，压缩装置开始工作。

压缩装置通常由
液压缸组成，通过液压力将废弃物进行压缩。

液压缸具有可调节的行程和
压力，可以根据材料的特性进行调整，确保压缩效果最佳。

同时，为了提
高工作效率，秸秆打捆机通常具有多个液压缸，能够同时进行多个方向的
压缩。

3.绑扎：在废弃物被压缩成一定大小后，绑扎装置开始工作。

绑扎装
置通常由钢带或尼龙绳构成，可以根据需要进行选择。

绑扎装置通过拉紧
钢带或绳索的方式将压缩好的废弃物包装起来，确保其不会散落。

4.剪切：在完成绑扎后，剪切装置会自动剪断钢带或绳索。

这样可以
确保捆包完整且不会松散。

5.传输：打捆好的废弃物被移出打捆室，并通过输送设备将其传送到
指定的位置。

输送设备可以采用输送带或吊车等方式，根据工作场景的需
要进行选择。

6.储存或销售：最后，打捆好的废弃物可以用于储存或直接售卖给需
要的用户。

打捆后的秸秆不仅可以有效减少体积，还便于运输和储存。

总结起来，秸秆打捆机的工作原理是通过压缩装置对废弃物进行压缩，然后通过绑扎装置将其进行包装，最后利用输送设备进行传输。

这种工作
原理可以高效地处理大量的农作物废弃物，并为其提供合理的利用和储存
方式。

同时，秸秆打捆机的使用也有助于减少环境污染，提高农业废弃物
的资源化利用。

麦秆扎压机械结构设计摘要对秸秆进行资源利用的前提条件,是必须能够便于获取、携带。

因此必须研究一种符合中国实际状况的秸秆打捆机。

本文主要是根据目前的YY5080系列秸秆打捆机加以改良。

本设计的主要任务是对秸秆打捆机上的捡拾机构加以调整，从而扩大了捡拾机的运用范围以及在原有弹齿的基础上增加了软弹齿，农田里的秸秆处理可以处理的更加干净，明显提高了捡拾效率。

并改善了喂料机构，并进一步增加了喂料机的传递能力。

同时也通过上述改进，对打捆机的整机结构进行了重大改变。

对打捆机的传动系统进行了分析与校核。

并通过CAD软件实现了辅助设计。

该机采用拖拉机后悬挂的方式进行拖动，结构简单，形体也相对较小，稳定性良好，而且便于使用，比较适合目前我国的小农经济发展。

关键字：圆捆机捡拾机械喂料机械牵引式1 技术结构分析本次研究的重点，是通过采用二十五马力的拖拉机牵引的小型秸秆打捆机，对牧草等经联合收获机收割后的农作物，进行打捆作业。

这次的研究项目大致包括了捡拾机构、喂料机构、打捆室、以及整个制造过程等。

通过对秸秆打捆机的捡拾机构进行改进，扩大了捡拾机构的运用范围以及在原有弹齿的基础上增加了软弹齿，因而提高了捡拾效率。

并提高了喂料机构，也因此增强了喂料机构的输送物料的能力。

同时通过上述改进，对打捆机的整机结构也进行了调整。

对打捆机的传动系统，以及大部分零部件也进行了重新设计和校核。

最后需要使用CAD 软件完成整机的装配图以及各零部件零件图的测绘。

1.1 结构及工作原理概括此次任务中所用的废旧秸秆打捆机的基本构造中。

滚槽机构造包括牵引杆、捡拾系、喂料系、打捆室、机架、制作装置等。

二十五马力的拖拉机牵引行驶，作业的电能由拖拉机控制系统经驱动系将电能输送至各作业单位。

捡拾员先将秸秆从田地里捡，然后再运输至喂料机构处，由喂料机构将秸秆送入打捆室，再由打捆室完成对秸秆的打捆作业。

该设计的废弃秸秆打捆机产生的捡拾块直径为1200mm，而打捆后所得到的圆捆直径为500mm，直径则为800mm。
