【CN209882598U】新型秸秆打包机装置【专利】

秸秆打包机的原理
秸秆打包机是一种机械设备，它的主要原理是将散落在田地上的秸秆进行压缩和打包，以便于搬运和储存。

秸秆打包机主要由压缩腔、包扎装置、输送系统和控制系统等组成。

当秸秆打包机开始工作时，首先将散落在田地上的秸秆通过输送系统送入到压缩腔。

然后，压缩腔中的压缩装置开始对秸秆进行压缩，将其紧密地堆放在一起。

压缩装置通常由液压系统驱动，通过上下移动的压板对秸秆进行压缩。

压缩过程中，压板会逐渐向下移动，并且会不断增加压力，直至达到预设的压缩程度。

一旦秸秆在压缩腔中达到预设的压缩程度，包扎装置就会开始工作。

包扎装置通常由绳索或钢丝组成，会将压缩好的秸秆进行包扎，以固定打包好的状态。

包扎过程中，绳索或钢丝会依次穿过秸秆打包机中设定的孔洞，并通过绑扎来牢固固定秸秆。

最后，打包好的秸秆会通过输送系统被送到储存地点。

输送系统通常采用传送带或输送链，将打包好的秸秆从打包机中输送出来，然后送到储存区域进行堆放或装运。

整个过程中，控制系统起着重要的作用，它可以控制秸秆打包机的运作和各个部件的动作。

通过控制系统，操作人员可以根据实际需要对压缩程度、包扎方式和输送速度等进行调整，以确保打包效果和生产效率。

通过秸秆打包机的工作原理，可以将散乱的秸秆高效地压缩和
打包，提高了秸秆的利用率，减少了运输和储存的成本，对于农机化和资源循环利用具有重要意义。

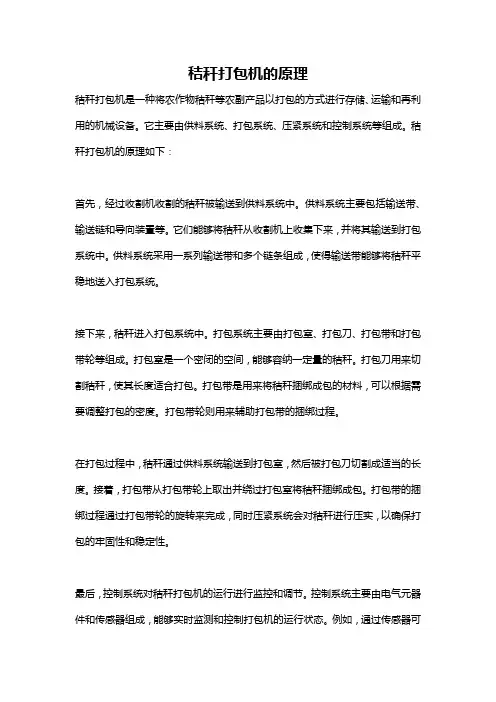

秸秆打包机的原理秸秆打包机是一种将农作物秸秆等农副产品以打包的方式进行存储、运输和再利用的机械设备。

它主要由供料系统、打包系统、压紧系统和控制系统等组成。

秸秆打包机的原理如下：首先，经过收割机收割的秸秆被输送到供料系统中。

供料系统主要包括输送带、输送链和导向装置等。

它们能够将秸秆从收割机上收集下来，并将其输送到打包系统中。

供料系统采用一系列输送带和多个链条组成，使得输送带能够将秸秆平稳地送入打包系统。

接下来，秸秆进入打包系统中。

打包系统主要由打包室、打包刀、打包带和打包带轮等组成。

打包室是一个密闭的空间，能够容纳一定量的秸秆。

打包刀用来切割秸秆，使其长度适合打包。

打包带是用来将秸秆捆绑成包的材料，可以根据需要调整打包的密度。

打包带轮则用来辅助打包带的捆绑过程。

在打包过程中，秸秆通过供料系统输送到打包室，然后被打包刀切割成适当的长度。

接着，打包带从打包带轮上取出并绕过打包室将秸秆捆绑成包。

打包带的捆绑过程通过打包带轮的旋转来完成，同时压紧系统会对秸秆进行压实，以确保打包的牢固性和稳定性。

最后，控制系统对秸秆打包机的运行进行监控和调节。

控制系统主要由电气元器件和传感器组成，能够实时监测和控制打包机的运行状态。

例如，通过传感器可以实时检测打包带的张力和位置，从而精确地控制打包带的长度和紧度。

控制系统还能够根据可以预设的参数，自动调节打包带的张力和打包室的压力，以适应不同类型和大小的秸秆。

总结起来，秸秆打包机的原理是通过供料系统将秸秆输送到打包系统，再通过打包刀将秸秆切割成适当的长度，最后通过打包带将秸秆捆绑成包。

在整个打包的过程中，控制系统对打包机的运行进行监控和调节，以确保打包的牢固性和稳定性。

秸秆打包机不仅能够将秸秆等农副产品打包存储、运输和再利用，同时还能够提高秸秆的利用率和经济效益。

专利名称：秸秆打包机
专利类型：实用新型专利
发明人：于学新
申请号：CN201120446536.8申请日：20111113
公开号：CN202354119U
公开日：
20120801
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种秸秆打包机，它由：打包机本体、变速箱、输出皮带、密封箱、输出从动皮带轮、限位辊、变速箱输出轴、输出四联涨紧轮、飞刀轴、飞刀、变速箱输入轴、变速箱输入皮带轮、输入四联涨紧轮、灭茬机本体、输入轴、支座轴承、输入主动皮带轮、输入皮带、大飞轮等构成。

灭茬机本体与打包机本体组装成一体，变速箱安装在灭茬机本体上，变速箱输出皮带轮安装在变速箱输出轴上，输出从动皮带轮安装在飞刀轴上，限位辊安装在灭茬机本体上，输出四联涨紧轮安装在输出皮带上，飞刀轴安装在灭茬机本体上，大飞轮安装在打包机本体上。

该产品结构简单，它不须人工或机械将秸秆放倒后打包，对站立的秸秆可直接打包，提高了生产效率。

申请人：于学新
地址：154700 黑龙江省佳木斯市汤原县铁路街国电汤原生物质发电有限公司
国籍：CN
代理机构：佳木斯市华镕专利事务所
代理人：吕凤云
更多信息请下载全文后查看。

专利名称：一种秸秆粉碎后的整理打包装置专利类型：实用新型专利
发明人：姜永康,刘红玉,王泽,代际涛,代志永申请号：CN201920824059.0
申请日：20190603
公开号：CN210053923U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种秸秆粉碎后的整理打包装置，包括工作台，工作台上侧壁的左侧固定安装有抽风机，且工作台上表面的右侧焊接有与抽风机相连通的打包箱，打包机的右侧壁螺接有进料管，且打包箱内侧壁的右侧开设有卡槽，打包箱的上侧壁嵌入有箱门，卡槽的内部卡接有袋口密封圈，袋口密封圈的左侧卡接有打包袋，抽风机通过电源线与外部电源电连接，该设备能够起到现有装袋设备装袋效果的同时，具有简易的用于撑开打包袋的袋口密封圈，方便将打包袋安装到打包箱内，且袋口密封圈可以快速封死，相较于现有技术缝合的封口方式，封口效率更高且操作便捷。

申请人：石家庄仁至德科技有限公司
地址：050000 河北省石家庄市鹿泉经济开发区方台村天和大厦9楼901室015号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种秸秆、草料打捆收集设备及其使用方法专利类型：发明专利
发明人：郭艳旗
申请号：CN201910152896.8
申请日：20190228
公开号：CN109804793A
公开日：
20190528
专利内容由知识产权出版社提供
摘要：本发明涉及农业机械领域，具体涉及一种秸秆、草料打捆收集设备及其使用方法，包括草料收集装置、出料组件、基座、横向输送装置、推送装置和储送装置，所述草料收集装置上部一侧设置有出料组件，基座上设置有出料组件、输送装置、推送装置和储送装置，输送装置设置于出料组件一侧并靠下部位置处，推送装置设置于输送装置一侧，推送装置距离基座的高度不大于输送装置距离基座的高度；其使用方法包括插料、送料、推送、储存等步骤，本发明整个过程不浪费人力，工作效率高，可以将打捆的秸秆、草料进行及时高效的收集，并能将秸秆、草料自动进行规整的摆放储存，其使用方法步骤有，序次分明、合理，能实现打捆料的多层规整存储，具有广阔的市场前景。

申请人：郭艳旗
地址：467400 河南省平顶山市宝丰县张八桥镇马厂村21号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农业用秸秆处理装置专利类型：实用新型专利
发明人：洪桂金
申请号：CN202020480776.9
申请日：20200404
公开号：CN212288886U
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业用秸秆处理装置，包括箱体和液压杆，所述箱体的两侧水平放置有导轨，且导轨的内侧贴合有压盘，所述压盘的一侧两端固定有收集盘，且压盘的另一侧贴合有固定支架，所述固定支架的两端螺纹连接有螺杆，且固定支架的内侧固定有连接杆，所述固定支架的另一侧中部固定有第一固定块，且第一固定块的中部固定有液压杆。

该农业用秸秆处理装置设置有压盘，压盘与导轨构成的滑动结构，当压盘开始移动时，导轨会为压盘提供运动轨迹，且两者之间的滑动结构能够有效的降低压盘与箱体的摩擦系数，从而达到减少电能的损耗，而收集盘沿压盘的水平中轴线对称分布也符合零件的摆放要求。

申请人：福州高科新技术开发有限公司
地址：350200 福建省福州市长乐市吴航镇郑和小区二期21#楼22号店
国籍：CN
更多信息请下载全文后查看。

专利名称：一种秸秆打捆机
专利类型：实用新型专利
发明人：王永,张顺
申请号：CN201821904750.1申请日：20181119
公开号：CN209134881U
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种秸秆打捆机，包括机体，所述机体包括进料管道、烘干管道和粉碎压实管道，所述进料管道的进口处设置有进料齿轮；所述粉碎压实管道靠近烘干管道的一端外侧壁上设置有粉碎电机，所述旋转轴上固定设置有螺旋刀片，所述筛板远离螺旋刀片的一侧设置有压实箱，所述压实箱的内腔中对称设置有压实板，所述转动齿轮上固定有拉绳，所述压实箱的下方设置有压实电机，所述拉绳远离转动齿轮的一端固定于工字型绕绳板上。

本实用新型提供了秸秆打捆机，具有秸秆收集、烘干、粉碎和压实成捆的一体化功能，烘干后的秸秆质量更轻、更耐保存，粉碎后压实成捆的秸秆可以有效降低秸秆捆占用的空间，使得秸秆相比于传统的打捆方式更加紧实。

申请人：固镇县永顺生物能源有限公司
地址：233700 安徽省蚌埠市固镇县新马桥镇卢渡村电灌站
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：杨俊达
更多信息请下载全文后查看。

专利名称：一种秸秆压缩打捆机专利类型：实用新型专利
发明人：吴存君,敬诗琪,蒋瑾溪申请号：CN201920639197.1申请日：20190507
公开号：CN209845751U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种秸秆压缩打捆机，包括压缩打捆机主体，所述压缩打捆机主体上连接有方捆秸秆出料斗，且方捆秸秆出料斗开口两侧均连接有侧边挡板，并且2个侧边挡板之间安装有秸秆转向延伸板，所述秸秆转向延伸板为圆弧形结构，且秸秆转向延伸板的弧度不大于45°，所述秸秆转向延伸板顶面高度等于方捆秸秆出料斗开口底面高度，且秸秆转向延伸板顶面与方捆秸秆出料斗开口底面相切。

该秸秆压缩打捆机的延伸板较于常规的斜板状延伸板能够有效的减小占地面积，且令打捆后的秸秆块不会悬空掉落至地面上，能够对秸秆块的下落起到缓冲作用。

此秸秆压缩打捆机使得秸秆转向延伸板能够通过两侧的侧边挡板与方捆秸秆出料斗的开口两侧安装在一起。

申请人：泉州市福勤科技推广有限公司
地址：362100 福建省泉州市惠安县螺城镇文苑世家10号楼704室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种液压秸秆打包机及其自动套袋打包装置专利类型：实用新型专利
发明人：李洪波
申请号：CN201721688637.X
申请日：20171207
公开号：CN207932109U
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本实用新型涉及农业机械技术领域，尤其涉及一种液压秸秆打包机及其自动套袋打包装置。

该自动套袋打包装置包括套袋固定部、托板、套袋切割装置和控制部，其中，套袋套设在所述套袋固定部，所述套袋固定部套设在液压秸秆打包机的出料筒上，所述托板可移动地设置在所述出料筒的出料口的外侧，所述套袋切割装置设置在所述出料口与所述托板之间，包括切割架和切割部，所述切割部可移动地安装在所述切割架上。

该用于液压秸秆打包机的自动套袋打包装置结构简单、实现液压秸秆打包机的秸秆套袋打包自动化，节约人力成本。

申请人：李洪波
地址：124013 辽宁省盘锦市兴隆台区兴海街道瀚新花园社区紫润茗都小区40-4-202
国籍：CN
代理机构：北京格允知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种秸秆打捆装置专利类型：实用新型专利
发明人：孙旭
申请号：CN201620817777.1申请日：20160726
公开号：CN205830443U
公开日：
20161228
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种秸秆打捆装置，主要包括车轮、支架、动力控制系统、传送带、打包腔，其特征在于：在前后2对车轮上安装有底座支架，底座支架上安装电机和动力控制箱，上部安装有打包腔，打包腔入口安装有传送带；所述打包腔由固定箱体和活动箱体两部分组成，之间安装有液压顶杆，通过扣合件连接，固定箱体和活动箱体内部各设置有1组打捆辊，固定箱体外面设置有送绳装置；电机连接主动轮，传动被动轮转动，固定箱内的打捆辊通过链条与被动轮连接，固定箱内的打捆辊通过链条分别与活动箱体内的打捆辊、传送带主动轮连接。

本实用新型适用于秸秆圆形捆打捆，进料方便，打捆辊设置紧促，挤压动力集中；整体结构简单，操作方便，使用范围广。

申请人：孙旭
地址：723300 陕西省汉中市洋县戚氏镇五郎庙村7组
国籍：CN
更多信息请下载全文后查看。
