下载文档原格式

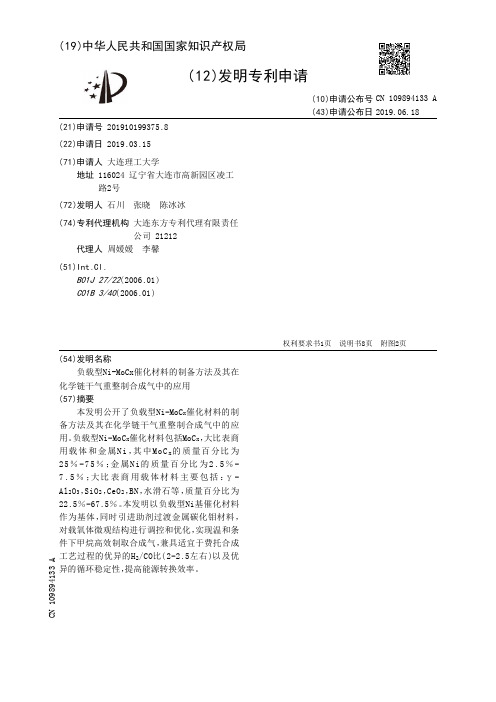

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910199375.8(22)申请日 2019.03.15(71)申请人 大连理工大学地址 116024 辽宁省大连市高新园区凌工路2号(72)发明人 石川 张晓 陈冰冰 (74)专利代理机构 大连东方专利代理有限责任公司 21212代理人 周媛媛 李馨(51)Int.Cl.B01J 27/22(2006.01)C01B 3/40(2006.01)(54)发明名称负载型Ni-MoCx催化材料的制备方法及其在化学链干气重整制合成气中的应用(57)摘要本发明公开了负载型Ni -MoC x 催化材料的制备方法及其在化学链干气重整制合成气中的应用。
负载型Ni -MoC x 催化材料包括MoC x ，大比表商用载体和金属Ni ，其中MoC x 的质量百分比为25％-75％；金属Ni的质量百分比为2.5％-7.5％；大比表商用载体材料主要包括：γ-Al 2O 3，SiO 2，CeO 2，BN，水滑石等，质量百分比为22.5％-67.5％。
本发明以负载型Ni基催化材料作为基体，同时引进助剂过渡金属碳化钼材料，对载氧体微观结构进行调控和优化，实现温和条件下甲烷高效制取合成气，兼具适宜于费托合成工艺过程的优异的H 2/CO比(2-2.5左右)以及优异的循环稳定性，提高能源转换效率。
权利要求书1页 说明书8页 附图2页CN 109894133 A 2019.06.18C N 109894133A权 利 要 求 书1/1页CN 109894133 A1.一种三组分负载型Ni-MoC x催化材料的制备方法，其特征在于所述制备方法包括如下步骤：1)负载型金属Ni基体材料的制备：按照Ni：(Ni+载体)的质量百分比为1-20％，配置成含有目标量的金属镍盐溶液，将金属镍盐溶液与载体粉末室温混合，不断搅拌1-2小时，然后在室温老化24h后，在100-150℃下干燥12-24小时，最后于马弗炉空气气氛中400-600℃焙烧4小时，待冷却、研磨后，得到Ni/载体基体材料；其中所述载体选自γ-Al2O3，SiO2，CeO2，BN，水滑石中的一种或几种；2)碳化钼助剂的制备：将MoO3粉末经过程序升温碳化反应过程制备合成，具体过程为适量MoO3在甲烷与氢气混合气氛中于590-800℃碳化，碳化气氛为100-160ml/min的CH4/H2混合气，混合气中CH4的体积分数为20％，程序升温碳化过程为5℃/min升温至300℃，然后1℃/min升温至700℃，在700℃保温2h，缓慢降至室温后在1％O2/Ar气氛中钝化12h。
用于臭氧催化氧化处理抗生素废水的催化剂的制备郜子兴;姚璐霞;杨文玲;吴赳【摘要】以氧化镍、氧化铜为活性组分,以γ-Al2O3为载体,采用浸渍的方法制备催化剂,考察了各因素对催化剂活性的影响.结果表明,负载氧化镍和氧化铜的催化剂活性较高,在浸渍液浓度为1 mol/L,镍铜离子浓度配比为2:1,干燥时间为2h,焙烧时间为3h,焙烧温度为500℃条件下制备的催化剂用于抗生素废水的处理,在臭氧流量为2 L/min,pH=7,催化剂投加质量浓度为1g/L,反应时间为50 min条件下,废水COD的去除率为52.10％.%Using copper oxide,nickel oxide as active ingredients,and γ-Al2O3 as carrier,the catalyst has been prepared by impregnation method.The influences of the factors affecting the catalyst activity,such as the type of active ingredient,solution concentration,drying time,the molar ratio of nickel to copper ions,calcination time,and calcination temperature,are investigated.The results show that the copper oxide and nickel oxide loaded catalyst has higher activity.The catalyst prepared under the following conditions:the impregnation solution concentration is 1 mol/L,n(Ni2+):n(Cu2+)=2:1,dry time 2 h,calcination time 3 h,and calcination temperature 500 ℃,is used for the treatment of antibiotic wastewater.When ozone flow is 2 L/rin,pH=7,catalyst dosage 1 g/L and reaction time 50 min,the COD removing rate is up to 52.10％.【期刊名称】《工业水处理》【年(卷),期】2017(037)003【总页数】4页(P52-55)【关键词】臭氧催化氧化;抗生素废水;深度处理;催化剂【作者】郜子兴;姚璐霞;杨文玲;吴赳【作者单位】河北科技大学化学与制药工程学院,河北石家庄050018;石家庄市鹿泉区环境监察大队,河北石家庄050200;河北科技大学化学与制药工程学院,河北石家庄050018;河北科技大学化学与制药工程学院,河北石家庄050018【正文语种】中文【中图分类】X703.1抗生素废水成分复杂，有害物质浓度高、难降解物质多、盐度高、毒性大、COD 高、色度深，废水的pH、水质、水量波动大，处理起来难度大〔1-3〕。
专利名称：用于微波催化氧化处理有机废水的分子筛催化剂、其制备方法及应用
专利类型：发明专利
发明人：孙延辉,葛德禹
申请号：CN201810960016.5
申请日：20180822
公开号：CN109012740A
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本发明提供了一种用于微波催化氧化处理有机废水的分子筛催化剂、其制备方法及应用。
该分子筛催化剂包括催化剂载体和活性组分，催化剂载体为硅铝骨架的分子筛，活性组分包括X组分、Y组分和Z组分，其中X组分为金属元素形成的氧化物中的一种或多种，且金属元素为V、Mn、Co、Ni、Cu、Zn、Cd、W或Bi；Y为稀土氧化物；Z为碱土金属氧化物。
硅铝骨架的分子筛具有规整孔道结构，以确保催化剂具有稳定的催化活性；稀土氧化物的加入促进了催化剂组分间的复合，其贮氧性能有利于提高催化活性；碱土金属氧化物的加入有利于增强催化剂的稳定性，并延长催化剂使用寿命。
因而该催化剂在微波反应条件下具有良好的稳定性和催化活性。
申请人：国家能源投资集团有限责任公司,中国神华煤制油化工有限公司
地址：100011 北京市东城区安定门西滨河路22号
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。
微波诱导催化氧化剩余污泥的研究孙德栋;王一娜;宋晶;薛文平;董晓丽;马春;张新欣【期刊名称】《水处理技术》【年(卷),期】2010()3【摘要】以活性炭为催化剂,对微波诱导氧化剩余污泥过程中污泥性质的变化进行了研究。
结果表明,在微波辐照功率为800W、微波辐照时间为60s、SS的活性炭投加量为0.3g.g-1时,污泥溶解率达到28.9%,同单独微波处理污泥相比,污泥溶解率增大10%。
在此操作条件下,更多的微生物胞外聚合物分解、胞内物质释放到液相中,使污泥上清液中溶解性有机物含量明显增加。
污泥破解后,磷释放到溶液中,使TP的质量浓度增加了1.4倍。
在微波辐照活性炭产生的高温及氧化剂作用下,部分有机氮被矿化,NH4+-N的质量浓度由7.9增至14.2m g·L-1。
【总页数】4页(P59-62)【关键词】微波诱导氧化;活性炭;剩余污泥;预处理【作者】孙德栋;王一娜;宋晶;薛文平;董晓丽;马春;张新欣【作者单位】大连工业大学化工与材料学院【正文语种】中文【中图分类】X703【相关文献】1.微波诱导催化氧化核苷酸生产废水研究 [J], 谭艳来;王志宏;陈大志;罗晓栋;黄力彦2.微波诱导Fe2O3/沸石负载型催化剂催化氧化焦化废水的研究 [J], 张惠灵;张静;刘海波;杨煊;麻园;汪晶3.微波诱导活性炭纤维催化氧化实现污泥减量的研究 [J], 孙德栋;王一娜;宋晶;薛文平;董晓丽;马春;张新欣4.微波诱导 Fe2O3/H2O2 体系催化氧化污泥中的酚类有机物 [J], 朱开金;李江;常西亮;张文才5.微波诱导活性炭催化氧化降解罗丹明B研究 [J], 聂荣健;周欣欣;赵贝贝;高明明;刘传飞;孙玉红;司崇殿因版权原因，仅展示原文概要，查看原文内容请购买。
