建筑知识-强弱电配电箱及水表安装基础知识

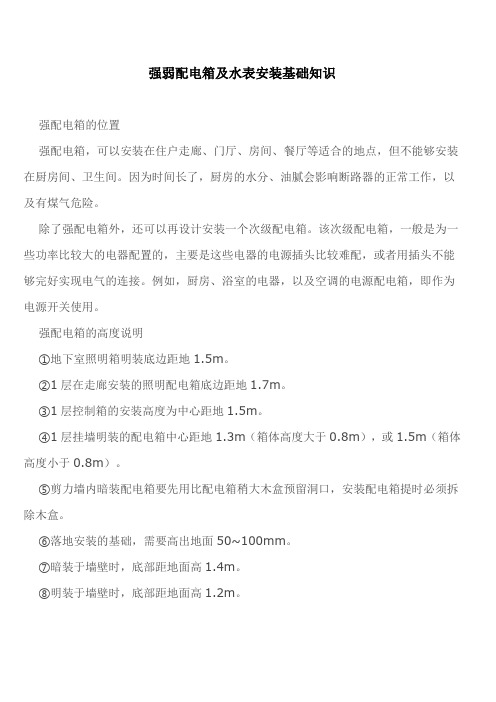

强弱配电箱及水表安装基础知识强配电箱的位置强配电箱，可以安装在住户走廊、门厅、房间、餐厅等适合的地点，但不能够安装在厨房间、卫生间。

因为时间长了，厨房的水分、油腻会影响断路器的正常工作，以及有煤气危险。

除了强配电箱外，还可以再设计安装一个次级配电箱。

该次级配电箱，一般是为一些功率比较大的电器配置的，主要是这些电器的电源插头比较难配，或者用插头不能够完好实现电气的连接。

例如，厨房、浴室的电器，以及空调的电源配电箱，即作为电源开关使用。

强配电箱的高度说明①地下室照明箱明装底边距地1.5m。

②1层在走廊安装的照明配电箱底边距地1.7m。

③1层控制箱的安装高度为中心距地1.5m。

④1层挂墙明装的配电箱中心距地1.3m（箱体高度大于0.8m），或1.5m（箱体高度小于0.8m）。

⑤剪力墙内暗装配电箱要先用比配电箱稍大木盒预留洞口，安装配电箱提时必须拆除木盒。

⑥落地安装的基础，需要高出地面50~100mm。

⑦暗装于墙壁时，底部距地面高1.4m。

⑧明装于墙壁时，底部距地面高1.2m。

⑨室外配电箱，需要牢固地安装在支架上，箱底距地面高度不低于1.0m，以及采取防止攀登措施。

⑩箱体垂直度的允许偏差为：箱体高度为500mm以下时，不应大于1.5mm。

箱体高度为500mm以上时，不应大于3mm。

配管入箱需要顺直，露出长度小于5m m。

配电箱的高度，跟家里大人的身高差不多，也就是伸手能够操作的位置，以及远离孩子的操作高度。

配电箱的挂算尺寸①强配电箱只是照明电箱或者小动力强配电箱时，进线小于10mm²时，以及开关位数小于20位时，则开关宽度尺寸加起来，再每边加20mm就是电箱宽度。

高度，就是开关高度加40mm。

深度，就是开关最大深度加10mm。

②强配电箱只是照明电箱或者小动力强配电箱时，进线小于10mm²时，以及开关位数大于20位时，强配电箱需要布置为两排开关，则开关宽度尺寸加起来再每边加4 0mm，就是电箱宽度。

水电安装基础知识一、电气图中符号意思电气图中AP、AL、ALE、AT 、AW意思：AP-—-动力配电箱，AL———照明配电箱，ALE-—-应急照明配电箱，AT--——双电源切换箱，AW---电表箱.很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号建筑水电安装中BV-3X10—PVC25—WC—CC/MR是什么意思：BV（塑料铜芯线)—3X10（3根10平方毫米的电线)—PVC25(用PVC管，管径是25即1寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR在金属线槽内敷设ZR-BV—3*4～CTZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。

PC20—WC,CCPC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内.1、NH—BV-7x6 SC32 CE WE2、NHBVR—2＊1。

5—SC15-CE WE1 耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

2.耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。

Sc＊＊：直径为*＊的焊接钢管敷设CE—沿顶板面明敷设CC—沿顶板面暗敷设WE-沿墙面明敷设WC-沿墙面暗敷设—WE/FC:沿墙面敷设/暗敷在地面内BV—3×2.5—JDG20，SR—WC,CE是什么意思BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟JDG20 紧定式镀锌薄壁电线管DN20SR 沿钢锁敷设WC 墙内暗敷设CE 沿天棚或顶板面敷设BV 一般用途单芯硬导体无护套电缆RV 一般用途单芯软导体无护套电缆BVR 铜芯聚氯乙烯绝缘软电缆电缆常见型号：VV表示:聚氯乙烯绝缘(第一个V），聚氯乙烯护套（第二个V）YJV22表示:交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22)型号加“ZR”或“FR”的为阻燃电缆（电线）。

建筑电气施工技术照明系统弱电系统和配电箱安装建筑电气施工技术对于照明系统的弱电系统和配电箱的安装起着至关重要的作用。

本文将详细介绍该过程的步骤和要点，以确保安全性和可靠性。

一、照明系统弱电系统安装照明系统的弱电系统是指电气系统中的低压配电系统，包括电缆线路、配电盘和照明灯具等。

以下是该过程的具体步骤：1. 电缆线路敷设：在建筑物内的各个区域，根据设计要求和施工图纸，将电缆线路敷设到预定位置。

在敷设过程中，要注意避开其他电气设备和管道，以确保线路的安全和可靠。

2. 配电盘安装：在适当位置安装配电盘，用于接收电缆线路的输入，并将电能分配到各个照明灯具。

配电盘的安装应符合国家电气安全标准，并且便于维护和操作。

3. 灯具安装：根据灯具的类型和位置要求，将灯具安装到相应的位置。

在安装灯具时，要确保其稳固可靠，并且符合设计要求和安全标准。

此外，还应注意灯具的调试和整体效果是否满足预期的要求。

二、配电箱安装配电箱是建筑电气系统中的重要组成部分，用于将电能从高压系统传送到低压系统，并为各个用电设备提供电源。

以下是配电箱安装的步骤和要点：1. 配电箱的选型：根据建筑物的需求和用电设备的负荷要求，选择适当的配电箱。

需要考虑的因素包括负荷容量、断路器类型和数量等。

2. 安装位置选择：选择配电箱的安装位置，通常应位于电气设备合理分布的区域，以便于供电和维护。

同时，还要注意与其他设备和通道的安全距离。

3. 配电箱的连接：将主干电缆与配电箱连接，并确保连接牢固可靠。

同时，连接过程中要进行必要的测试和测量，以确保电路的正常工作和安全运行。

4. 安全措施：配电箱的安装应符合国家标准和安全规范。

在安装过程中，要注意绝缘和接地的正确性，并采取必要的防护措施，以确保人员和设备的安全。

总结：建筑电气施工技术中，照明系统的弱电系统和配电箱的安装是一个关键环节。

通过本文的介绍，我们了解了这个过程的步骤和要点，包括照明系统弱电系统的敷设和灯具安装，以及配电箱的选型和安装。

水电安装基础知识水电安装16点基础知识1、施工前一定要有电气(强电、弱电)、给排水设计施工图。

2、严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。

3、不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。

4、灯具的安装应在油漆完成后进行。

在砖混结构上安装灯具，严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。

固定灯具的螺栓(或螺钉)不应少于2个。

灯具不得安装在可燃构件上。

5、灯和电气设备的开关务必安装在“相线”上(即控制相线)，否则开关掉后，灯关及电气设备上仍带电，易引起触电事件。

6、用电系统有两种保护方式：接地保护和接零保护，我国目前一般采取的是接地保护方式。

注意，同一系统中，严禁同时采取两种保护方式，否则会造成安全事故。

7、禁止在床头使用移动开关。

如果灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线。

8、各线路接口处应光滑、连板连接应牢固。

电源进线盒接口盒部位应加保护圈(锁紧螺母)保护。

9、为了将来导线的更新和维护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度(即冷弯半径)应是穿线管直径的5~10倍。

10、禁止在穿线管内连接导线，即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。

11、穿线管应选择一定的大小(粗细)，不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉。

一般导线的截面积与穿线管截面积之比为1/3~1/2。

严禁导线把穿线管堵实。

12、给水管可采用PP-R管、铜管等。

13、暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固，走向正确，再做水压试验，试水一段时间后方可隐埋。

试压指数一般为0.8mpa-1.0mpa之间适宜。

14、排水管横向管道应有一定的坡度，承插口连接严密，确保无渗漏。

固定管道的支架、吊卡间距合理、牢固。

15、卫生器具的安装位置应准确，支、托架安装平整、牢固。

地漏应安装在地面的最低点，且凹入地面5mm。

弱电施工相关知识点总结弱电系统施工相关知识点包括但不限于以下几个方面：1. 弱电系统设计规范2. 弱电系统的技术特点和分类3. 弱电系统的结构和要素4. 弱电系统的施工流程5. 弱电系统的材料和设备选型6. 弱电系统的安装和调试7. 弱电系统的运行和维护下面将对以上几个方面进行详细的讨论和总结。

一、弱电系统设计规范在进行弱电系统的施工之前，必须进行系统的设计，设计的合理与否直接关系到后续的施工和运行。

弱电系统设计需要遵循相关的规范标准，包括国家标准、行业标准和建筑规范等。

设计规范包括但不限于以下几个方面：1. 设计原则和要求：合理、可靠、安全、节能、易维护。

2. 设计内容：包括系统功能和性能要求、设备选型、布线布局、施工图纸等。

3. 设计标准：根据不同的弱电系统，需要符合相关的国家标准和行业标准，如通信系统要符合GB 50311-2007等。

二、弱电系统的技术特点和分类弱电系统根据其用途和技术特点的不同，可以分为多个分类，例如：1. 通信系统：包括电话系统、数据网络系统等。

2. 安防系统：包括监控系统、门禁系统、报警系统等。

3. 智能家居系统：包括智能灯控系统、智能音响系统等。

4. 消防系统：包括火灾自动报警系统、排烟系统等。

每种系统都有其特定的技术要求和施工细节，需要根据实际情况进行合理的设计和施工。

三、弱电系统的结构和要素弱电系统由多个组成部分构成，主要包括以下几个要素：1. 主体设备：如交换机、路由器、服务器等。

2. 传输媒介：如光纤、双绞线、同轴电缆等。

3. 控制器和终端设备：如摄像头、传感器、显示屏等。

4. 配电系统：如配电箱、供电电缆等。

这些要素共同构成了一个完整的弱电系统，各个部分之间需要进行合理的布局和连接。

四、弱电系统的施工流程弱电系统的施工需要按照一定的流程进行，主要包括以下步骤：1. 施工前的准备工作，如查看设计图纸、确认材料设备清单等。

2. 布线布局：根据设计要求，进行布线布局，并留好预留孔和线管。

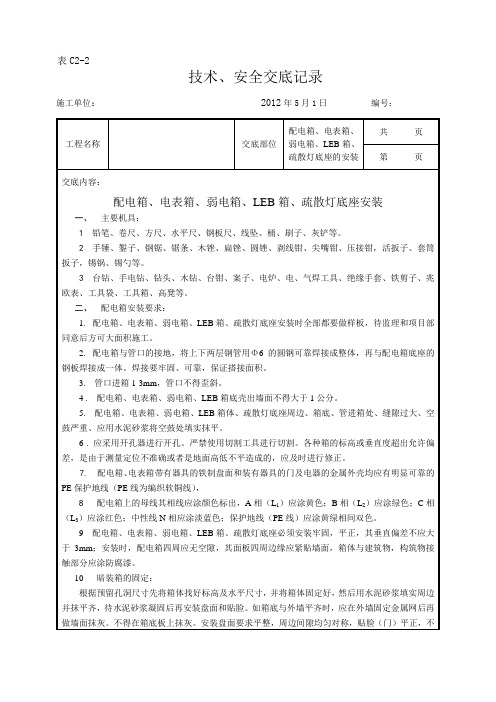

施工单位：2012年5月1日编号：工程名称交底部位配电箱、电表箱、弱电箱、LEB箱、疏散灯底座的安装共页第页交底内容：配电箱、电表箱、弱电箱、LEB箱、疏散灯底座安装一、主要机具：1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

3 台钻、手电钻、钻头、木钻、台钳、案子、电炉、电、气焊工具、绝缘手套、铁剪子、兆欧表、工具袋、工具箱、高凳等。

二、配电箱安装要求：1.配电箱、电表箱、弱电箱、LEB箱、疏散灯底座安装时全部都要做样板，待监理和项目部同意后方可大面积施工。

2.配电箱与管口的接地，将上下两层钢管用Φ6的圆钢可靠焊接成整体，再与配电箱底座的钢板焊接成一体。

焊接要牢固、可靠，保证搭接面积。

3. 管口进箱1-3mm，管口不得歪斜。

4 . 配电箱、电表箱、弱电箱、LEB箱底壳出墙面不得大于1公分。

5. 配电箱、电表箱、弱电箱、LEB箱体、疏散灯底座周边、箱底、管进箱处、缝隙过大、空鼓严重、应用水泥砂浆将空鼓处填实抹平。

6 . 应采用开孔器进行开孔。

严禁使用切割工具进行切割。

各种箱的标高或垂直度超出允许偏差，是由于测量定位不准确或者是地面高低不平造成的，应及时进行修正。

7. 配电箱、电表箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为编织软铜线），8 配电箱上的母线其相线应涂颜色标出，A相（L1）应涂黄色；B相（L2）应涂绿色；C相（L3）应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。

9配电箱、电表箱、弱电箱、LEB箱、疏散灯底座必须安装牢固，平正，其垂直偏差不应大于3mm；安装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物，构筑物接触部分应涂防腐漆。

10 暗装箱的固定：根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。

家装强电箱安装知识点总结家装强电箱安装知识点总结家装强电箱是家庭电力供应系统中非常重要的一部分，正确安装和使用强电箱可以保障家庭用电的安全和正常运行。

本文将就强电箱的选择、安装、布线和注意事项等方面进行详细总结和分析。

一、强电箱的选择选择适合的强电箱对家庭用电安全非常重要。

首先要考虑强电箱的容量，即所需的总断电容量大小，它取决于整个家庭用电设备的总功率。

其次是强电箱的材质和质量，应选择质地坚固、绝缘性能好的材料制作的强电箱，以保证使用寿命和安全性能。

二、强电箱的安装1. 安装位置：强电箱应安装在通风良好、干燥、远离易燃物的墙壁上。

应避免在阳光直射或潮湿的地方安装。

同时，离地高度要适中，以便于日常操作和维护。

2. 安装方式：强电箱的安装应按照国家电气规范进行，一般是采用埋墙式或挂墙式安装。

在安装过程中，要保证强电箱与墙壁紧密连接，严禁松动或晃动。

三、强电箱的布线1. 进线与出线：强电箱的进线是指从电源主线引入家庭用电的线路，出线是将电流分配到不同的用电回路。

这两者应准确安装和连接，确保电流的正常引入和分配。

2. 连接方式：强电箱的连接方式有两种，即螺丝固定和焊接固定。

在选择连接方式时，要根据强电箱的设计和要求进行，保证固定牢固可靠。

四、注意事项1. 定期检查：强电箱的安全性能要定期进行检查和测试。

尤其需要关注保险丝和漏电保护器的状态，确保其正常工作和灵敏度。

2. 防护措施：安装强电箱时，应远离易燃、易爆物品，避免可能的触电、火灾等安全事故。

并且，家庭成员要树立正确的用电意识，禁止乱拉乱接线路。

3. 维护保养：强电箱要保持清洁干燥，避免杂物、宠物等进入强电箱内部，影响其正常运行。

定期使用干布擦拭强电箱外壳，并注意防潮防尘。

家装强电箱安装知识点总结至此。

在家庭装修时，正确进行强电箱的选择、安装、布线和注意事项的处理，可以有效保障家庭用电的安全和正常运行。

同时，如果在安装过程中遇到困难或需要专业帮助，应及时咨询电力专业人员进行解决强电箱是家庭用电系统中至关重要的组成部分，正确的安装和使用强电箱可以有效保障家庭用电的安全和正常运行。

强弱电基础知识大汇总，太全面了，看懂了效率提高一倍！
文章整理了关于建筑强弱电的基础知识，介绍了三相交流用电、导线种类、照明安装方式、导线敷设符号、线路图形符号、配电设备图形符号、灯具和插座等图形符号，仅供大家交流学习！
事故级别：
交流电：
三相交流电：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。

目前，我国生产、配送的都是三相交流电。

三相电源的星形(Y形)连接：相电机的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。

对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。

也可不引出，形成三相三线制。

当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。

优点是可以同时得到两种不同等级的电压向三相用电设备和单相用电设备供电。

导线类型：
①BBLX，BBX：棉纱编制橡皮绝缘铝芯、铜芯电线。

②BLV，BV：塑料绝缘铝芯、铜芯电线。

③BLVV，BVV：塑料绝缘塑料护套铝芯、铜芯电线。

④BLXF，BXF，BLXY，BXY：橡皮绝缘氯丁橡胶护套、聚氯乙烯护套、铝芯铜芯电线。

⑤VLV，VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。

⑥YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。

⑦XLV，XV：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。

导线敷设：
导线表示方法：
常用导线标记：
灯具安装方式：。

强弱电布线基本常识一．电路改造工艺流程1. 草拟布线图。

2. 划线。

确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。

3. 开槽。

4. 埋设暗盒及敷设PVC电线管。

5. 穿线。

6. 安装开关，面板，各种插座，强弱电箱和灯具。

7. 检查。

8. 完成电路布线图，提交公司备案。

二．电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。

2．开槽深度应一致，一般是PVC管直径+10MM。

3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。

4．暗线敷设必须配阻燃PVC管。

插座用SG20管，照明用SG16管。

当管线长度超过15m或有两个直角弯时，应增设拉线盒。

天棚上的灯具位设拉线盒固定。

5． PVC管应用管卡固定。

PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。

暗盒，拉线盒与PVC管用锣接固定。

6． PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。

7．电源线与通讯线不得穿入同一根管内。

8．电源线及插座与电视线及插座的水平间距不应小于500mm。

9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

10．穿入配管导线的接头应设在接线盒内，线头要留有余量15 0MM，接头搭接应牢固，绝缘带包缠应均匀紧密。

11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。

保护地线为2.5平方的双色软线。

12．当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。

严禁安装在木楔、木砖上。

13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。

建筑电气强电、弱电系统知识点汇总及详解，建议人手一份建筑电气包括：建筑供配电、建筑电气照明、建筑防雷与接地、建筑弱电（包括电话通讯系统、有线电视系统、闭路电视系统、消防与防盗监控系统）、建筑电气设备等等。

强电：强电包括系统配电线路，电缆，箱柜，照明器具，开关，插座，防雷接地，系统调试，照明及插座的配管配线，动力配管配线。

弱电：弱电指在32V以内，安防监控、综合布线、报警系统等。

一、供配电系统1、电力系统（1）电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

（2）根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35kV为20~50Km、66kV为30~100Km、110kV为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。

（3）1000V是高低压的划分界限，在工业与民用建筑中常见的等级电压为10kV和380/220V。

2、电力负荷分级（1）一级负荷。

一级负荷为中断供电将造成人身伤亡并在政治、经济上造成重大损失的用电负荷。
