1-水表基础知识

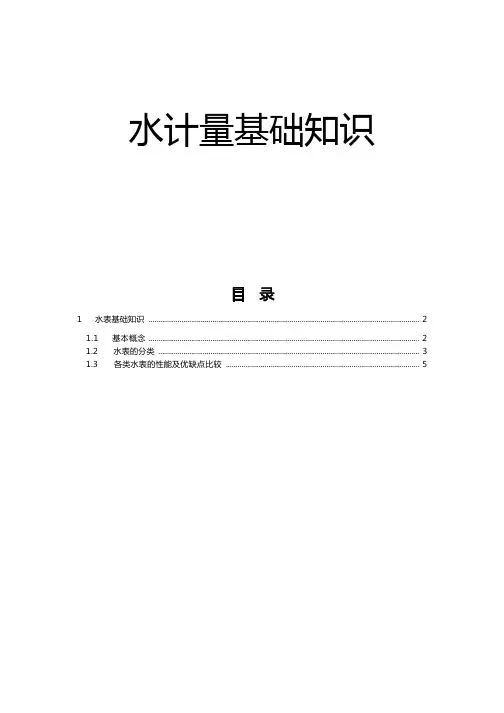

水计量基础知识1 水表基础知识 (2)1.1 基本概念 (2)1.2 水表的分类 (3)1.3 各类水表的性能及优缺点比较 (5)1 水表基础知识1.1 基本概念流量： flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h 表示。

常用流量(Q3)： permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)： overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值 1.25 倍于常用流量。

最小流量(Q1) minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围： flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)： transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)： nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如： PN1。

最大允许工作压力 (MAP)： maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表， PN=MAP。

公称口径(DN)： nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如： DN15。

压力损失： pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)： maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

目录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

接管时需配存水弯。

如盘形冲洗式蹲式大便器。

坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。

按冲洗原理分冲洗式和虹吸式两种。

虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。

无线电遥控温水洗净坐便器。

2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。

槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。

3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。

小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。

4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。

冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。

冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。

二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。

2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。

若超过3m设两个排水栓。

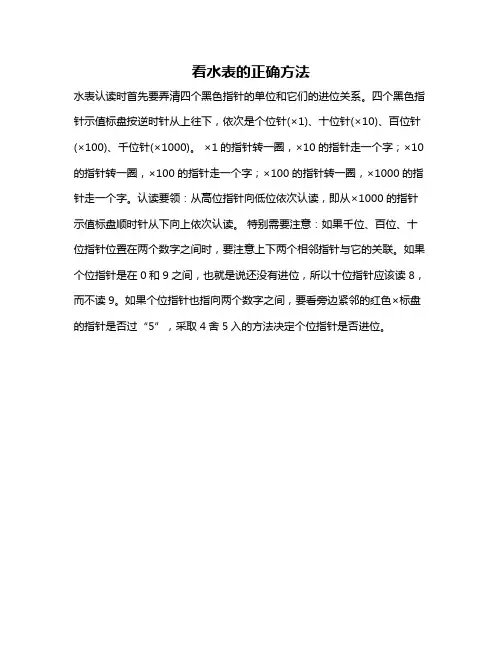

看水表的正确方法
水表认读时首先要弄清四个黑色指针的单位和它们的进位关系。

四个黑色指针示值标盘按逆时针从上往下，依次是个位针(×1)、十位针(×10)、百位针(×100)、千位针(×1000)。

×1的指针转一圈，×10的指针走一个字；×10的指针转一圈，×100的指针走一个字；×100的指针转一圈，×1000的指针走一个字。

认读要领：从高位指针向低位依次认读，即从×1000的指针示值标盘顺时针从下向上依次认读。

特别需要注意：如果千位、百位、十位指针位置在两个数字之间时，要注意上下两个相邻指针与它的关联。

如果个位指针是在0和9之间，也就是说还没有进位，所以十位指针应该读8，而不读9。

如果个位指针也指向两个数字之间，要看旁边紧邻的红色×标盘的指针是否过“5”，采取4舍5入的方法决定个位指针是否进位。

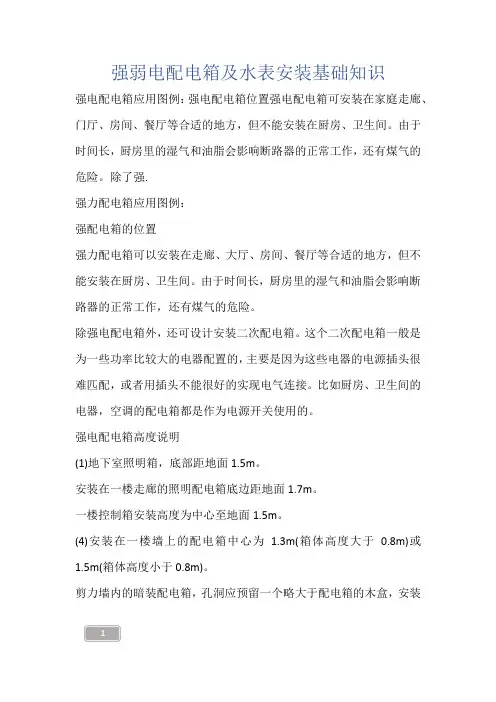

强弱电配电箱及水表安装基础知识强电配电箱应用图例：强电配电箱位置强电配电箱可安装在家庭走廊、门厅、房间、餐厅等合适的地方，但不能安装在厨房、卫生间。

由于时间长，厨房里的湿气和油脂会影响断路器的正常工作，还有煤气的危险。

除了强.强力配电箱应用图例：强配电箱的位置强力配电箱可以安装在走廊、大厅、房间、餐厅等合适的地方，但不能安装在厨房、卫生间。

由于时间长，厨房里的湿气和油脂会影响断路器的正常工作，还有煤气的危险。

除强电配电箱外，还可设计安装二次配电箱。

这个二次配电箱一般是为一些功率比较大的电器配置的，主要是因为这些电器的电源插头很难匹配，或者用插头不能很好的实现电气连接。

比如厨房、卫生间的电器，空调的配电箱都是作为电源开关使用的。

强电配电箱高度说明(1)地下室照明箱，底部距地面1.5m。

安装在一楼走廊的照明配电箱底边距地面1.7m。

一楼控制箱安装高度为中心至地面1.5m。

(4)安装在一楼墙上的配电箱中心为 1.3m(箱体高度大于0.8m)或1.5m(箱体高度小于0.8m)。

剪力墙内的暗装配电箱，孔洞应预留一个略大于配电箱的木盒，安装配电箱时必须将木盒拆除。

落地安装基础需要高出地面50~100mm。

安装在墙上时，底部高出地面1.4m。

安装在墙上时，底部离地面1.2m高。

室外配电箱，需牢固安装在支架上，箱体底部距地面不小于 1.0m，并采取防止攀爬的措施。

箱体垂直度允许偏差为：当箱体高度在500mm以下时，不应大于1.5mm，当箱体高度大于500mm时，不应大于3mm。

配管应直入盒内，外露长度应小于5毫米。

配电箱的高度和家里大人的高度差不多，也就是可以伸手操作的位置，远离小孩。

配电箱悬挂尺寸(1)当强电配电箱仅为照明箱或小配电箱时，当进线小于10mm，开关位数小于20时，将开关宽度尺寸相加，则每侧20mm为电箱宽度。

高度是开关高度加上40毫米。

深度是开关的最大深度加上10毫米。

(2)当强电配电箱仅为照明箱或小型配电箱时，当进线小于10mm，开关数大于20时，强电配电箱需布置成两排开关，因此开关宽度尺寸每边加起来为40mm，即为电箱宽度。

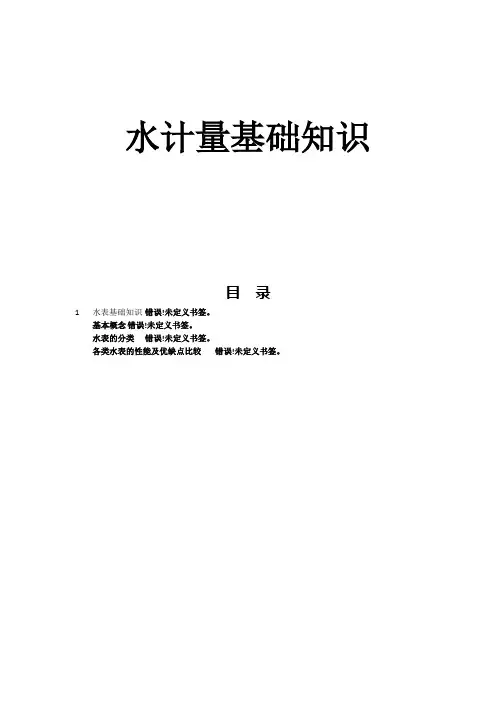

水计量基础知识目录1水表基础知识错误!未定义书签。

基本概念错误!未定义书签。

水表的分类错误!未定义书签。

各类水表的性能及优缺点比较错误!未定义书签。

水表基础知识基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h 表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值倍于常用流量。

最小流量(Q1)minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

水表的分类水表的品种很多，其分类方法也很多。

水表基础知识讲座流量测量是能源计量的重要—环，水表是流量测量中使用最广泛和最重要的仪表之一。

水表的使用量大面广，既与于家万户的切身利益密切相关，也是各企业节约和控制用水、降低生产成本的必需手段。

用于贸易结算的水表属于强制检定的计量器具。

水表是流经管道的可饮用水的计量仪表，在流量计中具有结构简单、安装方便、流量范围宽、压力损失小等特点，其准确度等级为2级，用分段(高区和低区)误差限要求来表示，高区要求为±2％，低区±5％。

水表区别于其它流量计的特点是其传感器和指示装置均为机械式，其工作的动力来自水流。

水表的指示装置一般只显示通过水表的水体积总量。

水表可以安装电子传感器来实现水量信号的输出。

第一节水表发展简史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。

期间，水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表(又称沃特曼水表)等形式。

这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用，但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性，降低了制造成本。

我国的水表使用和生产起步较晚。

1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。

1883年英殖民主义者在上海建立了第二个水厂，水表开始进入我国。

随着一些沿海城市相继建造水厂，至20世纪30年代，当时的上海光华机械厂(现上海光华仪表厂前身)等从国外进口部分零件生产水表。

在相当长的时间里，英法日德等国家的水表一直占据着我国的水表行业，这些不同品种、规格繁杂的水表，由于标准不一、零件不能互换，给以后自来水公司的水表维修带来了很大的困难。

1949年解放后，随着城市供水事业的发展，我国的水表工业也相应地发展起来。

从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。

20世纪50年代后期，上海光华仪表厂开始试制少量的全金属结构、指针读数的速度式水表。

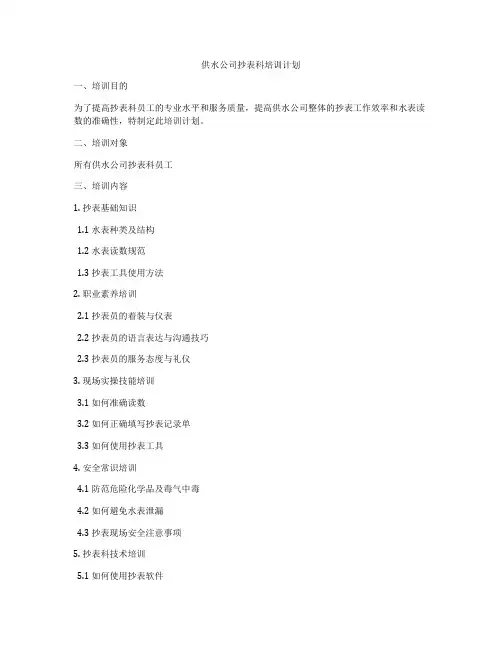

供水公司抄表科培训计划一、培训目的为了提高抄表科员工的专业水平和服务质量，提高供水公司整体的抄表工作效率和水表读数的准确性，特制定此培训计划。

二、培训对象所有供水公司抄表科员工三、培训内容1. 抄表基础知识1.1 水表种类及结构1.2 水表读数规范1.3 抄表工具使用方法2. 职业素养培训2.1 抄表员的着装与仪表2.2 抄表员的语言表达与沟通技巧2.3 抄表员的服务态度与礼仪3. 现场实操技能培训3.1 如何准确读数3.2 如何正确填写抄表记录单3.3 如何使用抄表工具4. 安全常识培训4.1 防范危险化学品及毒气中毒4.2 如何避免水表泄漏4.3 抄表现场安全注意事项5. 抄表科技术培训5.1 如何使用抄表软件5.2 抄表系统的数据处理与管理方法5.3 如何进行水表故障排除四、培训方式1. 理论教学通过讲座、课件等形式传授相关知识，使学员掌握抄表基础知识。

2. 实操教学组织学员进行实地抄表操作，指导学员确保读数准确并掌握现场操作技能。

3. 案例分析根据历年抄表数据统计，进行案例分析讲解，帮助学员掌握实际操作中常见的问题和解决方法。

4. 互动交流鼓励学员与导师及其他学员进行交流互动，共同分享抄表经验和技巧。

五、培训时间和地点1. 培训时间：每年定期举办，每次培训时间为3天。

2. 培训地点：供水公司培训中心或其他指定地点。

六、培训考核1. 理论考试对学员进行抄表基础知识考核，通过笔试形式检查学员对抄表知识的掌握情况。

2. 实操考核对学员进行实地抄表操作考核，检查学员在现场操作的准确性和规范性。

3. 综合考核考核包括理论知识、实操技能、职业素养等多个方面，综合评定学员培训成绩。

七、培训后续1. 根据培训考核结果，对学员进行评定，并对成绩优异者进行奖励。

2. 对培训中发现的问题和不足进行总结，完善培训内容和方式，提高培训效果。

3. 定期对已参与培训的员工进行再培训或复习，巩固知识和技能。

以上为供水公司抄表科培训计划草案，希望本次培训能够为抄表员工提供充分的学习和成长机会，提高他们的专业能力，为公司的发展和用户的满意度做出积极贡献。

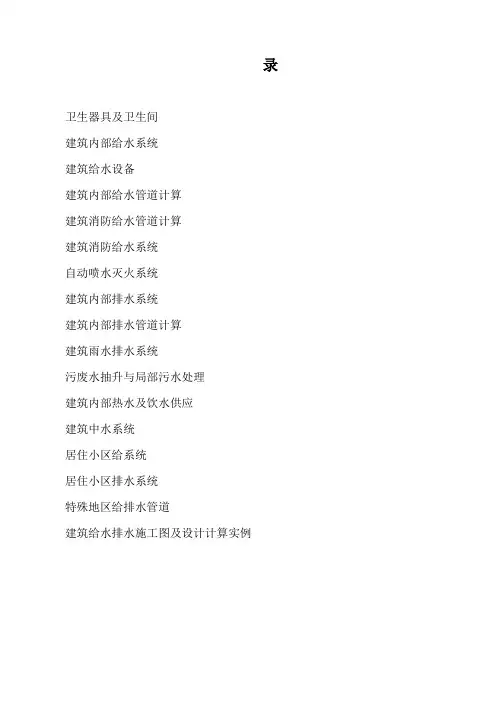

录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

接管时需配存水弯。

如盘形冲洗式蹲式大便器。

坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。

按冲洗原理分冲洗式和虹吸式两种。

虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。

无线电遥控温水洗净坐便器。

2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。

槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。

3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。

小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。

4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。

冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。

冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。

二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。

2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。

若超过3m设两个排水栓。

水计量基础知识目录1水表基础知识 (2)1.1基本概念 (2)1.2水表的分类 (3)1.3各类水表的性能及优缺点比较 (5)1水表基础知识1.1基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值1.25倍于常用流量。

最小流量(Q1) minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature。
