计量水表基础知识

各类水表知识点总结大全一、水表的类型1.家用水表家用水表是安装在住宅和小型商业单位的水表，用来测量和记录家庭和商业用户的用水量。

家用水表通常为机械式水表或数字式水表，它们可以根据流量大小和安装位置的不同分为冷水表和热水表两种类型。

家用水表的精度通常为级别D或级别C，可以满足家庭和小型商业单位的用水计量需求。

2.商用水表商用水表用于大型商业单位、写字楼、酒店、学校、医院等场所的用水计量。

商用水表通常使用机械式水表或电子式水表，精度一般为级别B或级别A。

商用水表的计量范围广，能够满足大型商业单位的用水计量需求。

3.工业用水表工业用水表用于工业生产和制造领域的用水计量，包括石油化工、制药、食品加工、造纸、纺织、冶金等行业。

工业用水表通常使用大口径水表或超大口径水表，精度要求较高，一般为级别A或级别0.5。

工业用水表的计量范围广，能够满足工业生产和制造领域的用水计量需求。

二、水表的原理水表的原理是利用流体动力学原理和机械传动原理进行测量和记录水流量。

当水流经过水表的流量计部件时，流量计部件会产生一定的阻力，根据阻力的大小和水流的速度来测量水流量。

根据测量原理和传动方式的不同，水表可以分为机械式水表和电子式水表两种类型。

1.机械式水表机械式水表利用机械传动原理进行水流量测量。

其主要部件包括流量计部件、传动部件和计量部件。

流量计部件通常为涡轮流量计或涡轮叶片流量计，它们能够将水流速度转换为机械运动，传动部件将机械运动传递给计量部件，计量部件根据机械运动进行用水量的记录。

机械式水表结构简单，使用寿命长，但需要定期维护和检查以保证测量精度和正常运行。

2.电子式水表电子式水表利用电子技术和微机控制进行水流量测量。

其主要部件包括流量传感器、微机控制器和显示器。

流量传感器能够将水流速度转换为电信号，微机控制器根据电信号进行数据处理和用水量的记录，显示器显示用水量和其他相关信息。

电子式水表具有测量精度高、抗干扰能力强、功能丰富等优点，但需要注意防水防尘和稳定电源供应，避免出现故障影响正常使用。

水计量基础知识目录1水表基础知识错误!未定义书签。

基本概念错误!未定义书签。

水表的分类错误!未定义书签。

各类水表的性能及优缺点比较错误!未定义书签。

水表基础知识基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h 表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值倍于常用流量。

最小流量(Q1)minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

水表的分类水表的品种很多，其分类方法也很多。

水表基础知识讲座流量测量是能源计量的重要—环，水表是流量测量中使用最广泛和最重要的仪表之一。

水表的使用量大面广，既与于家万户的切身利益密切相关，也是各企业节约和控制用水、降低生产成本的必需手段。

用于贸易结算的水表属于强制检定的计量器具。

水表是流经管道的可饮用水的计量仪表，在流量计中具有结构简单、安装方便、流量范围宽、压力损失小等特点，其准确度等级为2级，用分段(高区和低区)误差限要求来表示，高区要求为±2％，低区±5％。

水表区别于其它流量计的特点是其传感器和指示装置均为机械式，其工作的动力来自水流。

水表的指示装置一般只显示通过水表的水体积总量。

水表可以安装电子传感器来实现水量信号的输出。

第一节水表发展简史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。

期间，水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表(又称沃特曼水表)等形式。

这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用，但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性，降低了制造成本。

我国的水表使用和生产起步较晚。

1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。

1883年英殖民主义者在上海建立了第二个水厂，水表开始进入我国。

随着一些沿海城市相继建造水厂，至20世纪30年代，当时的上海光华机械厂(现上海光华仪表厂前身)等从国外进口部分零件生产水表。

在相当长的时间里，英法日德等国家的水表一直占据着我国的水表行业，这些不同品种、规格繁杂的水表，由于标准不一、零件不能互换，给以后自来水公司的水表维修带来了很大的困难。

1949年解放后，随着城市供水事业的发展，我国的水表工业也相应地发展起来。

从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。

20世纪50年代后期，上海光华仪表厂开始试制少量的全金属结构、指针读数的速度式水表。

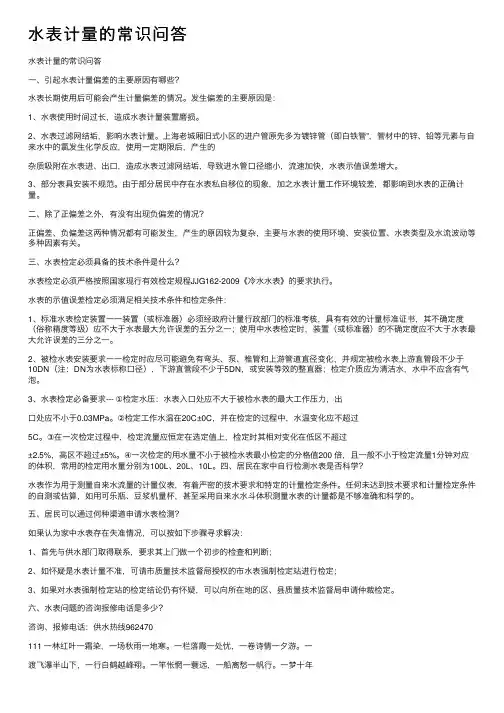

⽔表计量的常识问答⽔表计量的常识问答⼀、引起⽔表计量偏差的主要原因有哪些？⽔表长期使⽤后可能会产⽣计量偏差的情况。

发⽣偏差的主要原因是：1、⽔表使⽤时间过长，造成⽔表计量装置磨损。

2、⽔表过滤⽹结垢，影响⽔表计量。

上海⽼城厢旧式⼩区的进户管原先多为镀锌管（即⽩铁管”，管材中的锌、铅等元素与⾃来⽔中的氯发⽣化学反应，使⽤⼀定期限后，产⽣的杂质吸附在⽔表进、出⼝，造成⽔表过滤⽹结垢，导致进⽔管⼝径缩⼩，流速加快，⽔表⽰值误差增⼤。

3、部分表具安装不规范。

由于部分居民中存在⽔表私⾃移位的现象，加之⽔表计量⼯作环境较差，都影响到⽔表的正确计量。

⼆、除了正偏差之外，有没有出现负偏差的情况？正偏差、负偏差这两种情况都有可能发⽣，产⽣的原因较为复杂，主要与⽔表的使⽤环境、安装位置、⽔表类型及⽔流波动等多种因素有关。

三、⽔表检定必须具备的技术条件是什么？⽔表检定必须严格按照国家现⾏有效检定规程JJG162-2009《冷⽔⽔表》的要求执⾏。

⽔表的⽰值误差检定必须满⾜相关技术条件和检定条件：1、标准⽔表检定装置⼀⼀装置（或标准器）必须经政府计量⾏政部门的标准考核，具有有效的计量标准证书，其不确定度（俗称精度等级）应不⼤于⽔表最⼤允许误差的五分之⼀；使⽤中⽔表检定时，装置（或标准器）的不确定度应不⼤于⽔表最⼤允许误差的三分之⼀。

2、被检⽔表安装要求⼀⼀检定时应尽可能避免有弯头、泵、椎管和上游管道直径变化，并规定被检⽔表上游直管段不少于10DN（注：DN为⽔表标称⼝径），下游直管段不少于5DN，或安装等效的整直器；检定介质应为清洁⽔，⽔中不应含有⽓泡。

3、⽔表检定必备要求--- ①检定⽔压：⽔表⼊⼝处应不⼤于被检⽔表的最⼤⼯作压⼒，出⼝处应不⼩于0.03MPa。

②检定⼯作⽔温在20C±0C，并在检定的过程中，⽔温变化应不超过5C。

③在⼀次检定过程中，检定流量应恒定在选定值上，检定时其相对变化在低区不超过±2.5%，⾼区不超过±5%。

水表参数知识点总结水表作为测量水流量的仪表，是供水系统中必不可少的部件，其参数直接影响到水表的测量精度和使用效果。

本文将对水表参数进行详细的介绍和总结，希望可以帮助读者更好地了解水表的相关知识。

一、基本参数1. 流量范围：水表的流量范围是指可以测量的流量的最大和最小值。

水表选型时需要根据实际使用场景来确定合适的流量范围，以保证测量的准确性和灵活性。

2. 流速：水表的流速是指水流通过水表的速度。

流速与测量精度有直接关系，一般情况下流速越低，测量精度越高。

3. 压力损失：水表在测量水流时会产生一定的压力损失，这会影响到供水系统的正常运行。

因此，压力损失是水表参数中需要考虑的重要因素之一。

4. 精度等级：水表的精度等级是指水表测量的准确程度。

精度等级一般分为1.0级、1.5级和2.5级等，精度等级越高，测量的准确性越高。

5. 阶梯累积：阶梯累积是指水表记录的不同时间段内的水流量。

一般情况下，水表会分别记录不同时间段内的水流量，以便于后续的水费计算。

二、结构参数1. 过流能力：水表的过流能力是指水表可以承受的最大流量。

在设计供水系统时需要考虑供水峰值流量，以确保水表的过流能力符合实际需求。

2. 防结霜能力：在低温环境下，水表容易结霜影响正常使用。

因此，水表的防结霜能力是决定其适用环境的重要参数之一。

3. 抗污染能力：水表在使用过程中容易受到污染物的影响，因此水表的抗污染能力是需要考虑的重要因素，一般情况下，抗污染能力越强，水表的使用寿命越长。

4. 直读或远传：根据不同的使用场景，水表可以选择直读或远传功能。

直读功能即显示当前水流量，远传功能可以通过远程设备传输水表数据，通过这个参数能帮助选择合适的水表。

三、材质参数1. 材质：水表的材质对于水表的使用寿命和适用环境有着重要影响。

一般常见的水表材质有铸铁、黄铜、不锈钢等。

2. 耐腐蚀性：水表在使用过程中容易受到水质的影响，因此水表的耐腐蚀性是需要考虑的重要因素之一。

水表知识点总结一、水表的基本知识1. 水表的作用水表是用来测量和记录水流量的一种仪表，主要用于监测和计量用水量。

通过水表可以清晰地了解每户用户的用水情况，从而对水资源进行更好地管理和节约。

2. 水表的结构水表的结构通常由表箱、计量机构、和显示装置三部分组成。

表箱通常由铸铁、钢板或塑料制成，用来保护水表内部的计量机构和显示装置。

计量机构包括进水口、流量计、定位装置和传动装置等部分，用来实现水流量的准确计量。

显示装置通常由机械表盘或数字显示屏组成，用来显示用水量。

3. 水表的工作原理水表的工作原理是通过测量水流过程中的压力差和速度来实现水流量的计量。

当水流经过水表的流量计时，流速会导致流量计内部的浮子或涡轮产生相应的旋转，通过传动装置将旋转转换成相应的机械运动，从而显示出实际的用水量。

4. 水表的准确性水表的准确性是衡量水表质量的重要标准之一。

一般来说，水表的准确性应在正常流量范围内保持在2%以内。

而对于超低流量和超大流量情况下的准确性要求也不低于5%。

5. 水表的安装和维护水表的安装应由专业人员进行，并且应按照相关标准和规定进行安装。

水表的维护工作主要包括清洁、检查和维修，定期的维护可以保证水表的准确性和长久使用。

二、水表的类型1. 按照用途分（1）民用水表：用于家庭、学校、餐馆等民用场所的用水计量。

（2）工业水表：用于工厂、企业等工业场所的用水计量。

（3）农业水表：用于农田、农场等农业用水计量。

2. 按照结构分（1）机械水表：采用机械的方式实现水流量的计量和显示。

（2）电子水表：采用电子传感器和显示装置实现水流量的准确计量和数字显示。

3. 按照工作原理分（1）涡轮水表：采用水流过程中旋转涡轮实现水流量的计量。

（2）超声波水表：采用超声波技术实现水流量的计量和数字化显示。

4. 按照安装位置分（1）户表：安装在用户家庭或户外的水表。

（2）总表：安装在水厂或水泵站的水表，用于水厂对供水量的监控和计量。

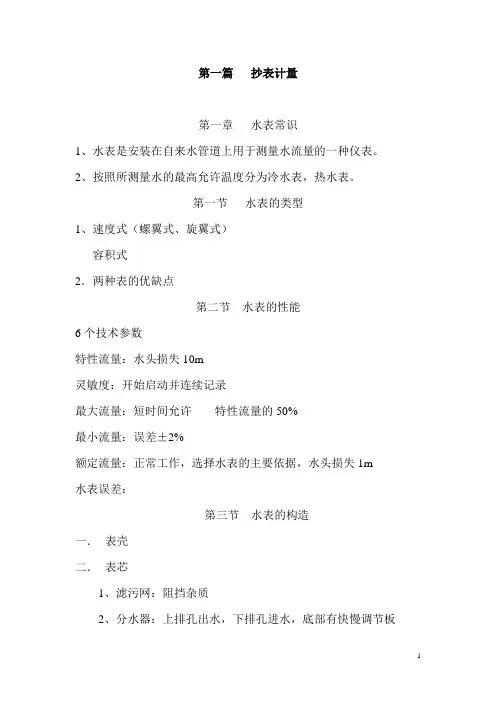

第一篇抄表计量第一章水表常识1、水表是安装在自来水管道上用于测量水流量的一种仪表。

2、按照所测量水的最高允许温度分为冷水表，热水表。

第一节水表的类型1、速度式（螺翼式、旋翼式）容积式2．两种表的优缺点第二节水表的性能6个技术参数特性流量：水头损失10m灵敏度：开始启动并连续记录最大流量：短时间允许特性流量的50%最小流量：误差±2%额定流量：正常工作，选择水表的主要依据，水头损失1m水表误差：第三节水表的构造一．表壳二．表芯1、滤污网：阻挡杂质2、分水器：上排孔出水，下排孔进水，底部有快慢调节板3、翼轮4、齿轮盒5、记录器：指针式、翻示式三．水表的抄读大于或等于1 m3黑色必须抄读小于1 m3的红色不必抄读15—254根黑针40—505根黑针把握关键针位第四节水表的选用1、水表的口径选择应根据用户最大时用水量来确定，一般以水表的额定流量作为主要依据。

2、水表的装置便于维护，表前、表后阀门，直管段第五节水表的故障一、机件磨损走慢二、水中杂质1、水表走快：网眼和斜孔堵塞后进水不平均，进水时少而集中，致使冲击力大增，冲动翼轮导致它快速旋转，翼轮的轮数与流速不成正比。

2、度盘变黑第六节水表的校验拆表校验第二章抄表基本知识第一节表卡、抄表册及抄表日程1、表卡：户名、地址、用水性质、水表口径、装表日期、水表读数2、抄表册：由封面、水表分类卡、水表数统计卡和一定数量的抄表卡组成工作量的编排：一天的抄表定额量为依据。

3、抄表日程表及编排一般经每月19-20天抄表工作日为宜。

用水大户成立专册第三节水费账单第四节用水性质分类简号1、售水量：通过抄表计量，收费结算的方法而销售出去的自来水量。

2、用水性质：生产用水、生活用水、消防用水等。

第五节各类抄表工作单的使用1、延迟工作单2、水表养护单3、故障水表换修工作单4、定期水表换修工作单定期更换水表的原因5、检漏工作单6、用水记录更改单7、拆表工作单8、水费减免申请单9、复核工作单第三章水表的抄读第一节抄表前的准备1、抄表工具：圆珠笔或铅笔、电筒、钩子、勺子、刷子、抄表包2、表卡：及时更换，近三个月抄读数第二节室外表的抄读1、抄读时，先要核对抄表卡上的记录、即表号、口径、表位2、从左到右抄读、关键针位3、两种写录方法：从上往下，从下往上。

水计量基础知识目录1水表基础知识 (2)1.1基本概念 (2)1.2水表的分类 (3)1.3各类水表的性能及优缺点比较 (5)1水表基础知识1.1基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值1.25倍于常用流量。

最小流量(Q1) minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature。

一、水表基础1、水表的定义水表是一种在测量条件下连续测量、记录和显示流经水表水体积的仪器。

一个水表至少要有测量传感器、计算器、指示装置三个部分。

2、水表的工作原理机械原理:速度式水表、容积式水表。

电磁及电子原理：电磁水表、超声波水表、远传水表等。

1、速度式：装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。

计算公式Ｑ=V×S速度Q为水流通过水表的流量，又叫瞬间流量，单位为立方米/秒（m3/s）V为水流通过水表的流速，又叫瞬时流速，单位为米/秒（m/s）S为水表驱动叶轮处喷口的截面积,为常数,单位为平方米（m2）2、容积式：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。

计算公式Ｑ=N×V体积Q为水流通过水表的流量，又叫瞬间流量，单位为立方米/秒（m3/s）V为水表腔体内容室的体积，为常数，单位为立方米（m3）N为单位时间内排除腔体容室内水的次数，单位为/秒（/s）3、水表的发展历史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。

期间，水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表（又称沃特曼水表）等形式。

这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用，但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性，降低了制造成本。

4、水表的区域分布容积式水表：美国、加拿大、英国、法国、葡萄牙、香港、澳大利亚、新加坡。

速度式水表：欧洲其它地区、美国南部、拉丁美洲、中国、日本远东地区。

5、水表的未来趋势电磁化（IC卡式表）、远程化（无线抄表系统）二、水表分类1、旋翼式水表:旋转轴与水流方向垂直的转子上安置有若干片径向旋转翼的水表。

LXS型水表属20世纪60年代产品。

由于生产力水平的限制，当时只能应用普通机床加工叶轮模具。

水表基础知识讲座流量测量是能源计量的重要—环,水表是流量测量中使用最广泛和最重要的仪表之一。

水表的使用量大面广，既与于家万户的切身利益密切相关，也是各企业节约和控制用水、降低生产成本的必需手段。

用于贸易结算的水表属于强制检定的计量器具.水表是流经管道的可饮用水的计量仪表，在流量计中具有结构简单、安装方便、流量范围宽、压力损失小等特点，其准确度等级为2级，用分段（高区和低区)误差限要求来表示,高区要求为±2％，低区±5％。

水表区别于其它流量计的特点是其传感器和指示装置均为机械式，其工作的动力来自水流。

水表的指示装置一般只显示通过水表的水体积总量.水表可以安装电子传感器来实现水量信号的输出。

第一节水表发展简史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。

期间，水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表（又称沃特曼水表）等形式.这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用,但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性,降低了制造成本。

我国的水表使用和生产起步较晚。

1879年,李鸿章为操办海军，在旅顺口创建了我国第一家水厂。

1883年英殖民主义者在上海建立了第二个水厂，水表开始进入我国。

随着一些沿海城市相继建造水厂，至20世纪30年代,当时的上海光华机械厂（现上海光华仪表厂前身）等从国外进口部分零件生产水表。

在相当长的时间里，英法日德等国家的水表一直占据着我国的水表行业，这些不同品种、规格繁杂的水表,由于标准不一、零件不能互换，给以后自来水公司的水表维修带来了很大的困难.1949年解放后,随着城市供水事业的发展,我国的水表工业也相应地发展起来。

从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。

20世纪50年代后期，上海光华仪表厂开始试制少量的全金属结构、指针读数的速度式水表.1958年上海光华仪表厂将水表生产转移给宁波水表厂（现宁波水表有限公司的前身）。

《水表基础知识综合性概述》一、引言水是生命之源，在日常生活和工业生产中都起着至关重要的作用。

而水表作为测量水流量的仪表，对于水资源的管理和合理利用至关重要。

本文将对水表的基础知识进行全面的阐述和分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个清晰、系统且深入的理解框架。

二、水表的基本概念1. 定义水表是一种用于测量水流量的仪表，通常安装在供水管道上，通过测量水流经过水表时的体积或质量来确定用水量。

2. 分类（1）按测量原理分类：可分为速度式水表和容积式水表。

速度式水表是通过测量水流速度来计算水流量，常见的有旋翼式水表和螺翼式水表；容积式水表是通过测量一定体积的水通过水表所需的时间来确定水流量。

（2）按计量等级分类：可分为 A 级、B 级、C 级等，计量等级越高，水表的测量精度越高。

（3）按用途分类：可分为民用水表、工业用水表、农业用水表等。

（4）按安装方式分类：可分为水平安装水表和垂直安装水表。

3. 结构组成水表主要由表壳、机芯、计数器等部分组成。

表壳通常由铸铁、铜或塑料等材料制成，用于保护水表内部的机芯和计数器；机芯是水表的核心部件，由叶轮、齿轮传动机构等组成，用于测量水流量；计数器用于显示用水量。

三、水表的核心理论1. 测量原理（1）速度式水表的测量原理：速度式水表是基于水流速度与叶轮转速成正比的原理来测量水流量的。

当水流通过水表时，带动叶轮旋转，叶轮的转速与水流速度成正比。

通过齿轮传动机构，将叶轮的转速转换为计数器的读数，从而确定用水量。

（2）容积式水表的测量原理：容积式水表是基于一定体积的水通过水表所需的时间来确定水流量的。

当水流通过水表时，进入计量室，计量室的容积是固定的。

通过测量一定时间内计量室中充满水的次数，来确定水流量。

2. 精度影响因素（1）水表的结构设计：水表的结构设计合理与否直接影响其测量精度。

例如，叶轮的形状、齿轮传动机构的精度等都会影响水表的测量精度。

水表基本知识培训讲义什么是水表 在测量条件下用于连续测量 记忆和显示流经测量传感器的水体积的计量仪表。

通俗地说 水表是计量水的使用量 保证供水方和用水方之间公平合理的贸易结算工具。

1 水表的型式和分类水表的分类原则很多 按测量原理和结构形式 测量介质 测量管径 测量用途 指示值显示方式等分类是其主要的分类方法。

1。

1 按测量原理分为速度式水表和容积式水表。

旋翼式水表和螺翼式水表都属于速度式水表。

它安装在封闭管道中 由一个运动元件组成 并由水流运动速度直接使其获得动力速度的水表。

容积式水表是一种具有活塞式结构 安装在封闭管道中 由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表。

1。

2 按公称口径 口径在 40mm 以下的水表称为小口径水表 口径 50mm 以上的水表称为大口径水表 小口径表的连接方式用螺纹连接 大口径表用法兰连接。

1.3按测量用途 通常分为民用水表和工业用水表 民用水表是指用于住宅用水结算的水表 其它用途的都归入工业用表 工业用表一般都是大口径水表。

1.4按安装方向 一般分为水平安装水表和立式安装水表 水表度盘上用’H ‘标识的水表是水平安装水表 水表度盘上用’V ‘标识的水表是立式安装水表 度盘上没有标识一般为水平安装水表 而容积式水表既可以水平安装 也可以垂直安装。

1.5 按介质温度 一般分为冷水水表和热水水表 介质温度大于 0。

1 度到 40 度的水表为冷水水表 温度 0.1 度到 90 度或 90度以上的水表为热水水表。

度盘上没有标识时一般为冷水水表。

1.6按介质压力 可分为普通水表和高压水表。

我国普通水表的公称压力一般均为 1 兆 帕 Mpa ， 超过1MPa 的各类水表为高压水表 当水表度盘上没有标识时公称压力均为1MPa.1.7按计数器是否浸入水中 分为湿式 干式及液封式水表 典型的性能区别在于水表的表玻璃是否承受压力 水表机械传感器与计数器的传动是直接齿轮联动还是磁钢耦合传动。

水计量基础知识目录1水表基础知识 (2)1.1基本概念 (2)1.2水表的分类 (3)1.3各类水表的性能及优缺点比较 (5)1水表基础知识1.1基本概念流量：flow-rate通过水表的水的体积与此体积通过水表所需时间之商。

流量的单位符号以m3/h表示。

常用流量(Q3)：permanent flow-rate水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。

最大流量(Q4)：overload flow-rate水表在短时间内，且无损坏情况下，最大使用的流量。

其值1.25倍于常用流量。

最小流量(Q1) minimum flow-rate在最大允许误差限之内要求水表给出示值的最低流量。

它与水表代号的数值有关。

流量范围：flow-rate range由最小流量和最大流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差。

该范围由分界流量分割成“高区”和“低区”的两个区。

分界流量(Q2)：transitional flow-rate流量范围被分割成两个区处所出现的流量。

“高区”和“低区”各自由一个该区的最大允许误差来表征。

公称压力(PN)：nominal pressure水表工作压力的公称值。

通常以大写字母“PN”冠首的压力公称值的数字代号表示，例如：PN1。

最大允许工作压力(MAP)：maximum admissible working pressure在给定温度下水表能持久地经受的最大内部压力。

对于冷水水表，PN=MAP。

公称口径(DN)：nominal size水表口径的公称值。

通常以大写字母“DN”冠首的口径公称值的数字代号表示，例如：DN15。

压力损失：pressure loss在给定的流量下，管道中水表的存在所造成的压力降低。

最大允许温度(MAT)：maximum admissible temperature在给定的内部压力下，水表能持久地经受的最高温度。

1.2 水表的分类水表的品种很多，其分类方法也很多。
